Как снять заднюю звездочку на скоростном велосипеде

Задняя кассета велосипеда – один из ключевых элементов трансмиссии, отвечающий за передаточное отношение и эффективность педалирования. В зависимости от модели велосипеда, кассета может состоять из 7–12 звезд, закрепленных на барабане втулки. Снятие звезды требуется для замены изношенных элементов, чистки или обслуживания втулки. Процесс отличается в зависимости от типа крепления: на шлицевой барабан (стандарт Shimano, SRAM) или на резьбу (старые системы).

Для работы понадобятся: хлыст для кассеты (фиксирует звезды от проворачивания), съемник кассеты (подходящий под тип барабана – Shimano HG, SRAM XD, Campagnolo), разводной или рожковый ключ на 24–27 мм (для съемника), шестигранники или торцевые ключи (если требуется снятие колеса). Перед началом убедитесь, что цепь не мешает – переключите ее на самую маленькую звезду. Если кассета закреплена стопорным кольцом, его откручивание проводится против часовой стрелки, но для этого потребуется приложить значительное усилие.

На велосипедах с креплением на резьбу (например, старые односкоростные или планетарные втулки) звезда снимается проще: достаточно открутить гайку или контргайку, удерживая звезду от проворачивания. В случае с кассетой на шлицах после откручивания стопорного кольца звезды снимаются по одной, начиная с самой большой. Обратите внимание на распорные кольца между звездами – они обеспечивают правильный зазор и должны быть установлены в том же порядке при сборке. Если звезды не снимаются, проверьте наличие грязи или коррозии на шлицах – очистите их щеткой и смажьте.

После снятия осмотрите барабан втулки: на нем не должно быть задиров или деформаций. Изношенные звезды определяются по асимметричному профилю зубьев (особенно на средних и малых звездах) или заостренным краям. При замене кассеты учитывайте совместимость с переключателем скоростей – количество звезд и диапазон передач должны соответствовать системе. Сборка проводится в обратном порядке: сначала устанавливаются звезды (от большей к меньшей), затем распорные кольца, после чего закручивается стопорное кольцо с усилием 30–40 Н·м.

Какие инструменты понадобятся для демонтажа кассеты

Для снятия кассеты потребуется хлыст для кассеты – металлическая рукоять с цепью, фиксирующей звезды от проворачивания. Подойдет модель с длиной цепи не менее 15 звеньев, например, Park Tool SR-12 или аналог. Без хлыста открутить стопорное кольцо практически невозможно: момент затяжки достигает 40 Н·м, и удержать кассету руками не получится.

Съемник кассеты – ключевой инструмент, совпадающий с типом стопорного кольца. Для Shimano и SRAM (стандарт Hyperglide) нужен съемник с 12 шлицами, например, Shimano TL-LR10 или BBB BTL-53. Для кассет Campagnolo (стандарт Ultra-Drive) – 10-шлицевой, как Park Tool FR-5.2. Проверьте совместимость: съемник должен плотно входить в пазы кольца, иначе рискуете сорвать грани.

Дополнительно пригодится разводной ключ с губками не менее 25 мм или торцевой ключ на 24 мм для вращения съемника. Для кассет с пластиковым стопорным кольцом (например, на бюджетных велосипедах) может хватить обычного гаечного ключа на 27 мм. Избегайте использования газовых ключей – они деформируют кольцо. Если кассета прикипела, используйте проникающую смазку (WD-40 Specialist или аналоги) за 10–15 минут до демонтажа.

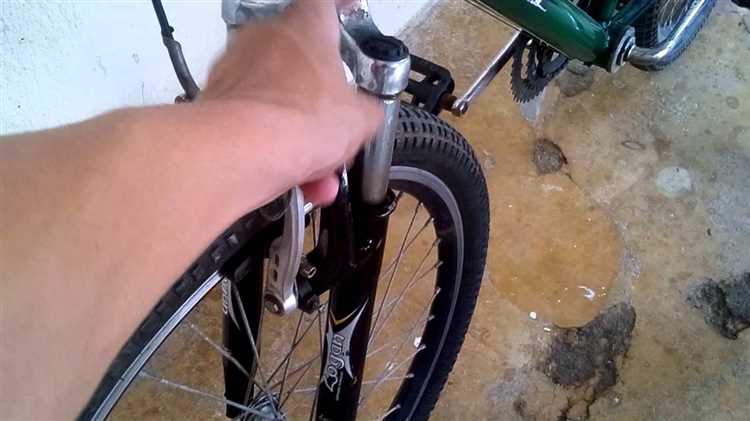

Как правильно зафиксировать колесо перед снятием звезды

Перед началом работ установите велосипед на ремонтную стойку или переверните его на руль и седло, обеспечив устойчивость. Если стойки нет, используйте прочную поверхность – колесо не должно проворачиваться под нагрузкой. Проверьте, чтобы цепь находилась на самой маленькой передней звезде и самой большой задней, это снизит натяжение и облегчит фиксацию.

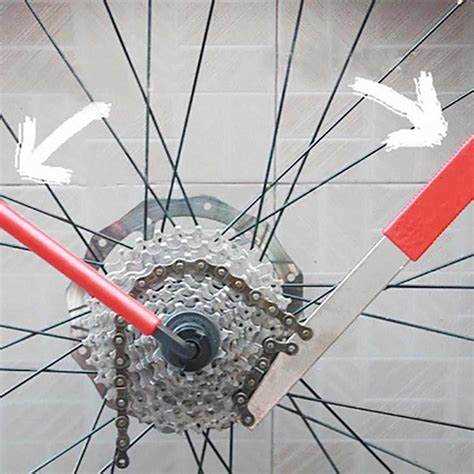

Для надежной фиксации заднего колеса используйте специальный инструмент – хлыст для кассеты. Его металлические зубья входят в зацепление с зубьями звезды, предотвращая вращение. Альтернатива – плотная тканевая лента или ремень, обмотанный вокруг звезды и закрепленный на раме. Убедитесь, что фиксатор не соскальзывает: даже небольшое смещение приведет к повреждению инструмента или травме.

Если кассета закреплена стопорным кольцом с правой резьбой (стандарт для большинства велосипедов), направление фиксации должно быть против часовой стрелки. Для систем с обратной резьбой (например, на некоторых BMX) – по часовой. Ошибка в направлении приведет к срыву резьбы или поломке съемника. Перед приложением силы проверьте совпадение шлицов съемника и кольца: перекос вызывает их деформацию.

При отсутствии хлыста зафиксируйте колесо через тормозную систему. Для дисковых тормозов зажмите ротор между колодками, используя шестигранник на 5 мм для сведения суппорта. На ободных тормозах затяните трос вручную или зафиксируйте рычаг с помощью резинки. Метод менее надежен, но допустим для разовых операций при условии минимального усилия на ключ.

В таблице ниже указаны рекомендуемые усилия затяжки стопорного кольца для разных типов кассет:

После фиксации колеса проверьте отсутствие люфта в дропаутах. Даже миллиметровое смещение приведет к неравномерному распределению нагрузки на съемник. Если колесо болтается, подтяните эксцентрик или гайки оси. Для велосипедов с креплением через гайки используйте ключ на 15 мм, затягивая с усилием 10-12 Н·м. На эксцентриках затяните рычаг до упора, но без чрезмерного давления – это может деформировать ось.

Пошаговая разборка трещотки или кассеты с оси

Перед началом работы определите тип системы: трещотка или кассета. Трещотка вкручивается в резьбу втулки (обычно на бюджетных велосипедах), кассета фиксируется на шлицах барабана и удерживается стопорным кольцом. Для трещотки потребуется ключ на 24–27 мм или специальный съемник с ручкой, для кассеты – хлыст и съемник стопорного кольца под стандарт Shimano/SRAM (FR-5.2) или Campagnolo.

Снимите колесо с велосипеда и зафиксируйте его в тисках через ось, чтобы избежать повреждения ободьев. Если тисков нет, используйте мягкую подложку (например, тряпку) и зажмите колесо между коленями. Для трещотки наденьте съемник на шлицы и вращайте против часовой стрелки ключом – резьба левая, поэтому усилие прикладывайте резко, чтобы сорвать прикипевшее соединение.

При работе с кассетой наденьте хлыст на самую большую звезду, чтобы предотвратить проворачивание барабана. Вставьте съемник стопорного кольца в пазы и вращайте его по часовой стрелке (резьба правая) до щелчка – это означает, что кольцо сорвано. Если съемник прокручивается, проверьте посадку: он должен плотно входить в пазы, иначе можно повредить стопорное кольцо.

После снятия стопорного кольца кассета снимется со шлицов барабана целиком или по звездам, если они не скреплены между собой. Обратите внимание на порядок звезд и проставочных колец – их последовательность важна при обратной сборке. Для трещотки после откручивания корпус снимается вместе со звездами, но иногда требуется выбить ось из подшипников легкими ударами молотка через деревянную проставку.

Очистите шлицы барабана или резьбу втулки от старой смазки и грязи. Используйте обезжириватель (например, уайт-спирит) и жесткую щетку, но избегайте металлических инструментов, чтобы не поцарапать поверхности. Осмотрите шлицы на предмет задиров – глубокие царапины могут привести к прокручиванию кассеты на барабане. Для трещотки проверьте состояние резьбы втулки: если она сорвана, потребуется замена втулки.

При разборке трещотки подшипники могут выпасть вместе с шариками. Соберите их в отдельную емкость и промойте в керосине. Проверьте состояние сепараторов и шариков: трещины, сколы или деформация – повод для замены. Для кассет с интегрированными подшипниками (например, Shimano Hyperglide) разборка подшипников не предусмотрена – при износе меняется весь барабан.

Если звезды кассеты прикипели друг к другу, используйте резиновый молоток для аккуратного расшатывания. Не применяйте отвертки или монтировки – это приведет к деформации зубьев. Для трещоток с заклинившими подшипниками залейте внутрь корпуса проникающую смазку (WD-40) и оставьте на 10–15 минут, затем повторите попытку разборки.

Соберите все детали в обратном порядке, нанеся тонкий слой консистентной смазки на шлицы барабана или резьбу втулки. Для кассеты установите звезды в правильной последовательности, начиная с самой маленькой, и затяните стопорное кольцо моментом 40 Н·м. Трещотку вкрутите до упора, затем затяните ключом с усилием 50–60 Н·м. Проверьте вращение: оно должно быть плавным, без люфтов и заеданий.

Как отличить кассету от трещотки и почему это важно

Различие критично при обслуживании: для снятия кассеты нужен хлыст и съемник стопорного кольца, для трещотки – специальный ключ с выступами (например, FR-1.3 Park Tool). Ошибка при выборе инструмента приведет к повреждению деталей. Кассеты ставят на современные велосипеды (от 7 скоростей и выше), трещотки – на бюджетные модели (до 7 скоростей). Замена трещотки требует проверки совместимости резьбы втулки, иначе возможен срыв витков. При покупке запчастей уточняйте тип системы – производители не всегда указывают это в описании.

Способы снятия стопорного кольца без повреждений

• Метод рычага с удлинителем: наденьте ключ на кольцо, закрепите его, а к рукоятке присоедините металлическую трубу длиной 40–50 см. Плавно надавливайте вниз, избегая резких движений – так момент силы распределяется равномерно. Если кольцо не поддается, прогрейте его строительным феном (температура 120–150°C) в течение 1–2 минут: металл расширится, и резьба ослабнет.
• Использование ударного инструмента: при сильной коррозии эффективен ударный гайковерт с регулировкой крутящего момента (не более 40 Н·м). Установите насадку под размер кольца и сделайте 2–3 коротких импульса – вибрация разрушит окислы. Альтернатива – легкие удары молотком по рукоятке ключа через деревянную проставку, но только если кольцо изготовлено из стали (алюминиевые аналоги таким способом повредить проще).
• Захват за пазы: если ключ не входит в пазы, воспользуйтесь тисками с мягкими губками или самодельным съемником из двух болтов М8 и металлической пластины. Вкрутите болты в свободные отверстия кольца, зажмите пластину в тисках и вращайте против часовой стрелки – метод подходит для колец с 2–4 отверстиями под ключ.

После снятия осмотрите резьбу на кассете и кольце: заусенцы удалите надфилем, а остатки смазки – обезжиривателем. Храните кольцо в сухом месте, чтобы предотвратить повторную коррозию.

Что делать, если звезда не снимается из-за ржавчины или грязи

Первым шагом нанесите проникающую смазку типа WD-40 Specialist или Liquid Wrench на стык звезды и втулки. Оставьте на 15–30 минут – состав разъест оксиды и частично растворит застарелую грязь. Для усиления эффекта оберните место тряпкой, смоченной в смазке, чтобы предотвратить испарение.

Если смазка не помогла, используйте ударный метод. Установите съемник в пазы звезды и зафиксируйте его разводным ключом. Наносите резкие удары молотком по рукоятке ключа в направлении против часовой стрелки. Сила удара должна быть достаточной, чтобы сдвинуть резьбу, но не деформировать детали – оптимально 3–5 средних ударов с интервалом в 10 секунд.

При сильной коррозии нагрейте звезду строительным феном до 80–100°C. Тепловое расширение металла ослабит сцепление ржавчины. После нагрева сразу нанесите повторно проникающую смазку и попробуйте открутить. Избегайте перегрева – длительное воздействие температуры выше 120°C может повредить покрытие и уплотнения втулки.

Если звезда все равно не поддается, зажмите съемник в тиски и используйте рычаг. Наденьте на рукоятку съемника трубу длиной 50–70 см для увеличения момента силы. Плавно давите на рычаг, избегая рывков – резкое приложение силы может сорвать шлицы съемника или повредить ось втулки.

Для сильно закисших соединений примените уксусную кислоту (9%). Смочите тряпку в кислоте и оберните вокруг стыка звезды на 10–15 минут. Кислота растворит ржавчину, но не повредит алюминиевые детали. После обработки тщательно промойте место водой и высушите, чтобы предотвратить повторную коррозию.

В крайнем случае используйте болгарку с тонким отрезным диском (1 мм). Аккуратно прорежьте звезду в одном месте, не задевая втулку. После разреза подденьте края отверткой и снимите звезду по частям. Метод требует точности – малейшее касание диска к втулке приведет к ее повреждению.

После успешного снятия очистите резьбу на втулке металлической щеткой и мелкозернистой наждачной бумагой (P400–P600). Нанесите на резьбу тонкий слой консистентной смазки (например, Shimano Premium Grease) перед установкой новой звезды – это предотвратит повторное прикипание.

Как очистить и смазать посадочное место после демонтажа

После снятия кассеты на втулке остаются металлическая стружка, засохшая смазка и абразивные частицы, ускоряющие износ. Возьмите безворсовую салфетку или чистую ветошь, смочите её в изопропиловом спирте (не менее 90%) или обезжиривателе на основе цитрусовых – они растворяют остатки старой смазки без повреждения алюминиевых или стальных поверхностей. Протрите шлицы и посадочный конус втулки, уделяя внимание углублениям между зубьями, где скапливается грязь. Для труднодоступных мест используйте зубочистку из пластика или щётку с мягкой щетиной (например, зубную), чтобы не поцарапать поверхность.

Если на шлицах обнаружены следы коррозии, обработайте их мелкозернистой наждачной бумагой (P1000–P1500), смоченной в масле, или специальным полировочным составом для металла. После шлифовки протрите поверхность сухой салфеткой, затем нанесите каплю консистентной смазки для подшипников (например, Shimano Premium Grease или Finish Line Teflon) на каждый шлиц – это предотвратит заклинивание кассеты при последующей установке. Избегайте обильного нанесения: избыток смазки привлекает грязь и может выдавливаться наружу при затяжке.

Для защиты посадочного места от влаги и окисления используйте тонкий слой антикоррозийной смазки (например, Boeshield T-9 или WD-40 Specialist Long-Term Corrosion Inhibitor). Наносите её аэрозолем или кистью, равномерно распределяя по всей поверхности, включая резьбу стопорного кольца. Дайте составу подсохнуть 2–3 минуты до образования защитной плёнки – это упростит демонтаж в будущем и снизит риск прикипания деталей.

Перед установкой кассеты проверьте состояние дистанционных колец (спейсеров). Если на них есть заусенцы или деформации, замените их – даже микроскопические неровности нарушают соосность звёзд и ускоряют износ цепи. Смажьте резьбу стопорного кольца медной или алюминиевой пастой (например, Loctite 8009) для предотвращения заклинивания при высоких нагрузках. Затягивайте кольцо динамометрическим ключом с усилием 40 Н·м – превышение момента приводит к деформации втулки, а недостаточная затяжка – к люфту кассеты.

Проверка состояния собачек и подшипников при разборке

После снятия кассеты осмотрите собачки храпового механизма на предмет износа или повреждений. Нормальное состояние – острые грани без сколов и равномерный ход без заеданий. Если собачки стерты более чем на 0,5 мм или имеют трещины, замените их комплектом – работа одной изношенной детали снижает эффективность всей системы на 30–40%. Проверьте пружины: они должны возвращать собачки в рабочее положение с одинаковым усилием. При ослаблении пружин храповик может проскакивать под нагрузкой.

Подшипники втулки тестируйте на люфт и сопротивление вращению. Закрепите ось в тисках и покачайте корпус втулки – допустимый люфт не более 0,1 мм. Вращайте корпус рукой: плавное движение без рывков и шума указывает на исправность. Если подшипники издают скрежет или заедают, разберите узел, промойте сепараторы в керосине и оцените состояние шариков. Темные пятна на дорожках качения или сколы на шариках – признак необходимости замены. Для конусных подшипников проверьте регулировку: затяните конус до упора, затем ослабьте на 1/8 оборота – это оптимальный зазор.

Смазка собачек и подшипников должна быть равномерной, без комков и посторонних включений. Для храпового механизма используйте густую смазку (например, Shimano Premium Grease или аналоги с вязкостью NLGI 2), нанося её тонким слоем на зубья и пружины. Подшипники смазывайте консистентной смазкой для высоких нагрузок (Molykote BR2 Plus, Finish Line Teflon Grease) – заполняйте сепараторы на 30–40% объема. Избегайте избытка смазки: она увеличивает сопротивление и притягивает грязь.

При сборке проверьте совместимость деталей. Собачки от разных моделей втулок могут отличаться по высоте или углу зацепления – установка неоригинальных компонентов снижает надежность на 15–20%. Подшипники заменяйте парами: даже если поврежден только один, второй, скорее всего, изношен симметрично. После сборки прокрутите втулку 20–30 раз под нагрузкой, имитируя педалирование, чтобы распределить смазку и выявить скрытые дефекты.

Сборка кассеты в правильном порядке и затяжка кольца

Кассета собирается строго по возрастанию количества зубьев: от самой маленькой звезды к самой большой. Начинайте с установки звезды с 11 или 12 зубьями (в зависимости от модели) на шлицы барабана втулки. Убедитесь, что выступы на звезде совпадают с пазами на барабане – неправильная посадка приведет к повреждению шлицов при затяжке. Следующие звезды устанавливайте последовательно, ориентируясь на маркировку на самих звездах или на пластиковых проставках (если они предусмотрены конструкцией).

Между звездами с 11 по 19 зубьев обычно используются тонкие металлические или пластиковые проставки толщиной 1–2 мм. Их назначение – обеспечить правильный зазор для переключателя и предотвратить трение звезд друг о друга. Пропуск или замена проставки на более толстую нарушит работу трансмиссии: цепь будет соскакивать или заклинивать. Для кассет Shimano и SRAM проставки часто идут в комплекте, для Campagnolo – могут отличаться по толщине.

• Звезды с 21 зуба и крупнее устанавливаются без проставок – они имеют собственные выступы для фиксации.
• На некоторых кассетах (например, Shimano HG800) последняя звезда интегрирована с барабаном – ее снимать не нужно.
• Перед установкой смажьте шлицы барабана тонким слоем консистентной смазки (например, Shimano Premium Grease) для защиты от коррозии.

После установки всех звезд и проставок наденьте стопорное кольцо. Вручную закрутите его до упора, затем затяните специальным ключом для кассеты (FR-5.2, TL-LR10 или аналогами) с моментом 40–50 Н·м. Превышение момента приведет к деформации резьбы, недостаточная затяжка – к самопроизвольному откручиванию кольца на ходу. Проверьте фиксацию, попытавшись сдвинуть кассету рукой: она не должна проворачиваться на барабане. Если есть люфт, разберите и соберите заново, убедившись в правильности установки всех элементов.

Типичные ошибки при снятии задней звезды и как их избежать

Первая распространённая ошибка – использование неподходящего инструмента. Многие пытаются открутить кассету разводным ключом или плоскогубцами, что приводит к срыву граней стопорного кольца или повреждению самих звёзд. Для работы с кассетой Shimano или SRAM требуется хлыст и съёмник кассеты (например, FR-5.2 для Shimano или аналогичный для SRAM), а для Campagnolo – специальный ключ UT-BB120. Перед началом проверьте совместимость инструмента с вашей системой: съёмник должен точно входить в шлицы стопорного кольца, иначе риск деформации возрастает втрое.

Вторая ошибка – игнорирование последовательности действий. Кассету нельзя снять, просто открутив стопорное кольцо: сначала нужно зафиксировать её от проворачивания хлыстом, прижав цепь к одной из больших звёзд. Если этого не сделать, при попытке открутить кольцо вся кассета будет вращаться вместе с осью втулки, что не только усложнит процесс, но и может повредить подшипники. Для надёжной фиксации хлыст должен быть плотно прижат к звезде с усилием не менее 15–20 кг, иначе цепь соскользнёт.

Третья ошибка – чрезмерное усилие при затяжке или откручивании. Стопорное кольцо кассеты затягивается с моментом 40 Н·м (для большинства моделей), и превышение этого значения приводит к деформации резьбы на барабане втулки. При снятии кольцо часто «прикипает» из-за грязи или коррозии – в этом случае не используйте молоток или рычаг для увеличения усилия. Вместо этого нанесите проникающую смазку (например, WD-40 Specialist) и дайте ей подействовать 10–15 минут, после чего повторите попытку с правильным инструментом.
