Как выглядит пробитая прокладка гбц

Прокладка головки блока цилиндров (ГБЦ) – критический элемент двигателя, обеспечивающий герметичность между блоком и головкой. Её повреждение приводит к смешиванию рабочих жидкостей, потере компрессии и перегреву. Первые симптомы часто игнорируются, что ускоряет износ двигателя и увеличивает стоимость ремонта. Ниже – ключевые признаки неисправности с фотопримерами и рекомендациями по диагностике.

Белый дым из выхлопной трубы – один из самых очевидных сигналов. При пробитой прокладке антифриз попадает в камеру сгорания, где испаряется, образуя густой белый пар. В отличие от конденсата в холодную погоду, дым не исчезает после прогрева двигателя и сопровождается сладковатым запахом. На фото видно, как выхлопные газы приобретают молочно-белый оттенок, особенно на холостых оборотах.

Эмульсия в масле или на щупе – результат смешивания масла с охлаждающей жидкостью. На крышке маслозаливной горловины или под клапанной крышкой образуется светло-коричневая пена (фото демонстрирует характерную текстуру). Проверяйте уровень масла каждые 500 км: если он растёт без долива, а жидкость мутнеет – прокладка повреждена. Игнорирование приведёт к масляному голоданию и задирам на стенках цилиндров.

Пузырьки в расширительном бачке появляются из-за прорыва выхлопных газов в систему охлаждения. При работающем двигателе откройте крышку бачка (осторожно – горячая жидкость!) и наблюдайте за антифризом. Активное бурление или выделение газов – прямой признак негерметичности. На снимках видно, как пузырьки поднимаются к поверхности, иногда с характерным шипением. Дополнительно проверьте давление в системе: если оно падает быстрее, чем за 10 минут при заглушенном двигателе, прокладка требует замены.

Перегрев двигателя без видимых причин возникает из-за утечки охлаждающей жидкости в цилиндры или масляные каналы. Датчик температуры показывает скачки до 100–110°C даже при исправном термостате и вентиляторе. На фото заметно, как антифриз выкипает из бачка, а на поверхности жидкости образуется масляная плёнка. В таких случаях немедленно глушите двигатель: дальнейшая эксплуатация приведёт к короблению ГБЦ или заклиниванию поршней.

Снижение компрессии в цилиндрах – следствие нарушения герметичности камеры сгорания. Разница в показаниях между цилиндрами более 1 кг/см² указывает на проблему. Для проверки используйте компрессометр: при пробитой прокладке значения могут упасть до 6–8 кг/см² (норма – 10–14 кг/см²). На фото видно, как при замере из свечного отверстия вырываются газы, иногда с каплями масла или антифриза.

Замена прокладки ГБЦ – трудоёмкая процедура, требующая снятия головки, проверки её плоскости и замены болтов крепления. Используйте только оригинальные прокладки (например, Elring, Reinz) и динамометрический ключ для затяжки с моментом, указанным в мануале. После ремонта обязательно замените масло и антифриз, а также промойте систему охлаждения. Если повреждение сопровождалось перегревом, проверьте ГБЦ на деформацию: допустимое отклонение плоскости – не более 0,05 мм.

Признаки пробитой прокладки ГБЦ: фото и описание

Первый и наиболее очевидный признак – эмульсия на масляном щупе или под крышкой маслозаливной горловины. Это белая или желтоватая пена, образующаяся при смешивании моторного масла с охлаждающей жидкостью. На фото видно, как эмульсия покрывает внутренние поверхности, что указывает на проникновение антифриза в масляную систему через поврежденную прокладку. При обнаружении такого налета проверьте уровень и состояние охлаждающей жидкости – её убыль без видимых течей подтвердит диагноз.

Пузырьки газа в расширительном бачке или радиаторе – второй характерный симптом. Они появляются при прорыве выхлопных газов в систему охлаждения через пробитую прокладку. Для проверки запустите двигатель, прогрейте до рабочей температуры и снимите крышку бачка (осторожно – горячо!). Если прокладка повреждена, вы увидите интенсивное бурление или выделение пузырьков. На фото зафиксирован момент, когда газ вытесняет антифриз, создавая эффект «кипения» при нормальной температуре.

Белый дым из выхлопной трубы на прогретом двигателе – третий признак, особенно если он не исчезает после полного прогрева. Это происходит из-за попадания охлаждающей жидкости в цилиндры, где она испаряется и выходит через выпускной тракт. На фото видно густой белый дым, который отличается от обычного конденсата плотностью и устойчивостью. Дополнительно проверьте свечи зажигания: если на них присутствует белый налет или капли антифриза, диагноз подтверждается.

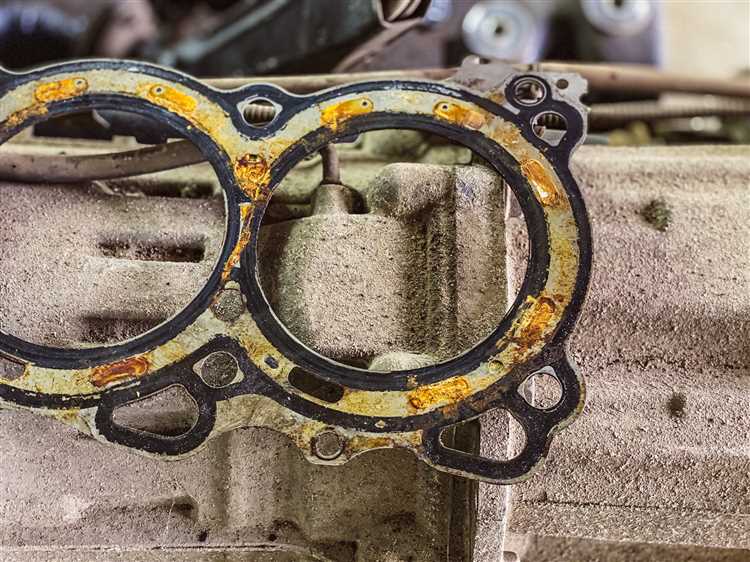

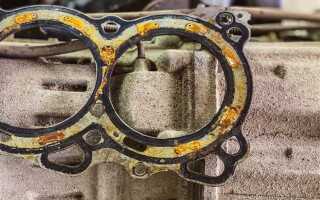

Как выглядит пробитая прокладка ГБЦ на снятом двигателе

Проверяйте прокладку по всей площади, особенно в местах стыка с гильзами и каналами: даже микроскопические трещины могут вызвать серьезные последствия. Обратите внимание на деформацию металла вокруг повреждений – она указывает на перегрев. Если прокладка разрушена в зоне водяной рубашки, на алюминиевых поверхностях часто остаются белые солевые отложения от антифриза. При обнаружении таких признаков обязательно шлифуйте привалочные плоскости ГБЦ и блока, иначе новая прокладка быстро выйдет из строя.

Основные симптомы пробитой прокладки ГБЦ в работающем моторе

Повышение температуры двигателя до критических значений (выше 100°C) при нормальной работе термостата и вентилятора – второй тревожный сигнал. Пробой прокладки нарушает герметичность системы охлаждения, позволяя газам из цилиндров проникать в рубашку охлаждения. Это создает воздушные пробки, снижает эффективность теплоотвода и приводит к перегреву. На панели приборов загорается лампа перегрева, а в расширительном бачке наблюдается бурление или выброс антифриза через крышку.

Изменение цвета и консистенции моторного масла – третий симптом. При пробитой прокладке антифриз смешивается с маслом, образуя светло-коричневую или серую эмульсию на крышке маслозаливной горловины или щупе. Масло теряет смазывающие свойства, что приводит к ускоренному износу деталей двигателя. В тяжелых случаях давление масла падает, на приборной панели загорается соответствующая лампа, а двигатель начинает работать с металлическим стуком.

Нестабильная работа двигателя на холостых оборотах и потеря мощности – четвертый признак. Пробой прокладки между цилиндрами или в канале подачи масла вызывает пропуски зажигания, троение и вибрацию. На свечах зажигания появляется белый налет или следы антифриза. При диагностике сканером фиксируются ошибки по пропускам воспламенения (например, P0300–P0304 для четырехцилиндровых моторов). Игнорирование этих симптомов приводит к заклиниванию двигателя из-за гидроудара или масляного голодания.

Где искать следы прогара прокладки ГБЦ под капотом

Первое место – стык между блоком цилиндров и головкой. Осмотрите поверхность вдоль линии соединения: следы белого или серого налета, похожие на зубную пасту, указывают на просачивание охлаждающей жидкости через микротрещины. Особое внимание уделите участкам между цилиндрами – там давление газов максимально, и прорыв чаще всего происходит именно здесь.

Проверьте масляный щуп и крышку маслозаливной горловины. Эмульсия молочного цвета на щупе или под крышкой – признак попадания антифриза в масло. Если эмульсия густая, с пузырьками, это говорит о длительном смешивании жидкостей. На крышке также могут быть следы ржавчины или коричневого налета, если антифриз содержит присадки на основе силикатов.

• Расширительный бачок: пузырьки газа в охлаждающей жидкости при работающем двигателе – прямой сигнал о прорыве выхлопных газов в систему охлаждения. Проверяйте бачок на холостых оборотах, предварительно сняв крышку (осторожно – горячая жидкость!).
• Свечи зажигания: нагар неравномерного цвета (белый, рыжий или черный с маслянистым блеском) на одной или нескольких свечах указывает на локальный прогар. Особенно показательны свечи из цилиндров, где слышны пропуски зажигания.
• Выхлопная труба: белый дым сладковатого запаха при прогретом двигателе – признак сгорания антифриза в цилиндрах. Если дым густой и не исчезает после прогрева, проверьте уровень охлаждающей жидкости – он будет падать.

Осмотрите патрубки системы охлаждения. Вздутые или слишком мягкие шланги свидетельствуют о повышенном давлении в системе из-за прорыва газов. На внутренней поверхности патрубков могут быть отложения ржавчины или маслянистые пятна, если антифриз смешался с маслом.

Поддон картера и сливная пробка – места, где скапливается эмульсия. После остановки двигателя дайте маслу стечь в поддон (10–15 минут) и осмотрите пробку: на ней могут быть капли эмульсии или антифриза. Если при сливе масла на дне поддона виден осадок в виде хлопьев, это продукт реакции присадок масла и антифриза.

Термостат и корпус помпы – зоны риска из-за высоких температурных нагрузок. Снимите корпус термостата и осмотрите его на наличие следов ржавчины или белого налета. На помпе проверьте дренажное отверстие: если из него сочится антифриз, прокладка ГБЦ уже пропускает, а помпа работает под избыточным давлением.

Последний этап – проверка компрессии. Разница в показаниях между цилиндрами более 1 кг/см² (особенно если один из цилиндров показывает 0) подтверждает прогар прокладки. Для точной диагностики используйте компрессометр с адаптером для свечных колодцев и сравните результаты с заводскими данными для вашего двигателя.

Как отличить пробитую прокладку ГБЦ от других неисправностей

• Повышенный расход масла без сизого дыма из выхлопа – признак износа маслосъёмных колпачков или колец, но не прокладки ГБЦ.
• Перегрев двигателя с одновременным падением уровня антифриза и появлением эмульсии на масляном щупе – характерный симптом пробитой прокладки, а не термостата или помпы.
• Неравномерная работа двигателя на холостых оборотах с «троением» может быть вызвана как пробитой прокладкой (при попадании антифриза в цилиндр), так и неисправностью свечей или форсунок. Отличить поможет проверка свечей: если на электродах белый налёт – это антифриз, если чёрный маслянистый – проблема в кольцах или колпачках.
• Пузырьки в расширительном бачке при работающем двигателе – прямой признак прорыва газов в систему охлаждения, что не характерно для других неисправностей.

Для точной диагностики используйте тестер утечки газов в антифриз или манометр для проверки давления в системе охлаждения: если давление растёт при повышении оборотов, прокладка пробита.
