Рено Логан 2 комплектуется лампами ближнего света типа H4 мощностью 55/60 Вт (двухнитевая конструкция). В зависимости от года выпуска и модификации автомобиля могут встречаться варианты с галогенными или ксеноновыми лампами, но процедура замены остаётся идентичной. Средний срок службы штатной лампы – 400–600 часов работы, однако реальный ресурс зависит от условий эксплуатации: частые включения, вибрации, перепады напряжения сокращают его на 20–30%.
Для замены потребуется минимальный набор инструментов: крестовая отвёртка (для некоторых версий – Torx T20), перчатки без ворса (чтобы не оставлять жировых следов на колбе) и новая лампа. Рекомендуется выбирать модели с увеличенным сроком службы или улучшенной светоотдачей, например, Osram Night Breaker Laser (+130% яркости) или Philips X-tremeVision (+100%). Избегайте дешёвых аналогов – они часто перегреваются и выходят из строя через 100–150 часов.
Перед началом работ отключите зажигание и снимите клемму с аккумулятора, если планируете замену с левой стороны – это исключит случайное короткое замыкание при касании проводки. На Логане 2 доступ к лампе ближнего света осуществляется через моторный отсек, но для правой фары потребуется демонтировать аккумулятор или его крепление. Не пытайтесь вытащить лампу за стекло – это приведёт к её разрушению. Все действия выполняйте при выключенном двигателе и остывших фарах.
Обратите внимание на правильную установку лампы: выступ на цоколе должен совпасть с пазом в патроне, а фиксирующая скоба – надёжно защёлкнуться. После замены проверьте работу фары и при необходимости отрегулируйте угол наклона светового пучка с помощью винта на корпусе фары. Неправильная регулировка снижает эффективность освещения на 40% и ослепляет встречных водителей.
Какие инструменты и материалы понадобятся для замены лампы
Из инструментов понадобится только крестовая отвёртка с магнитным наконечником или короткой рукояткой – она нужна для демонтажа защитного кожуха фары. На некоторых модификациях Логан 2 кожух крепится на защёлках, но чаще встречаются винты под крест. Размер отвёртки – PH2, длина стержня не более 100 мм, иначе не хватит места для манёвра.
Лампа ближнего света на Рено Логан 2 – галогенная, тип H7, мощностью 55 Вт. При выборе замены обратите внимание на производителя: оригинальные лампы Renault (артикул 7701040849) служат дольше аналогов, но стоят дороже. Бюджетные варианты – Osram Original Line или Philips Vision, их ресурс около 400–500 часов. Избегайте ламп с повышенной яркостью (например, +130%): они перегревают отражатель и сокращают срок службы фары.
Если фара запотевает или на отражателе есть следы окисления, подготовьте герметик для фар. Подойдёт однокомпонентный силиконовый состав, например, ABRO WS-904 или Done Deal DD6875. Наносить его нужно тонким слоем на край защитного кожуха перед установкой. Избегайте кислотных герметиков – они разъедают пластик.
Для проверки работоспособности новой лампы пригодится мультиметр. Установите его в режим измерения сопротивления (200 Ом) и прозвоните нить накала: сопротивление исправной лампы H7 должно быть в пределах 1,5–2,5 Ом. Если показания выше или ниже – лампа бракованная. Также проверьте контакты на патроне: окисление устраняется мелкозернистой наждачной бумагой (P1000).
В редких случаях может потребоваться демонтаж аккумулятора, если доступ к фаре затруднён. Для этого нужна головка на 10 мм с удлинителем – клеммы на Логан 2 затянуты с усилием 5–7 Н·м. Отсоединяйте сначала минусовую клемму, затем плюсовую. Храните клеммы в чистоте: грязь вызывает утечку тока и разряд АКБ.
Работайте при выключенном зажигании и вытащенном ключе из замка. Если замена проводится на улице, используйте налобный фонарь с регулировкой яркости – он освобождает руки и освещает рабочую зону без теней. Светодиодные фонари с температурой 4000–5000 К дают нейтральный белый свет, не искажающий цвета проводов и деталей.
Дополнительно приготовьте пластиковый съёмник для клипс (если кожух фары держится на защёлках) и баллончик со сжатым воздухом. Последний пригодится для продувки патрона и удаления пыли из фары перед установкой новой лампы. Не используйте металлические инструменты для поддевания клипс – риск повредить пластик высок.
Как правильно снять защитный кожух фары на Рено Логан 2
Защитный кожух фары на Рено Логан 2 крепится тремя пластиковыми фиксаторами: два расположены по бокам ближе к центру фары, один – снизу, ближе к бамперу. Перед началом работ убедитесь, что зажигание выключено, а ключ извлечён из замка. Это исключит случайное срабатывание электрических систем и предотвратит повреждение проводки.
Для доступа к фиксаторам потребуется снять передний бампер или открутить его нижние крепления. На моделях с 2014 года по 2020-й бампер держится на четырёх винтах Torx T20: два под решёткой радиатора, два – в нижней части арок. Открутив их, аккуратно отогните бампер вниз, чтобы получить доступ к нижнему фиксатору кожуха.
Верхние фиксаторы кожуха представляют собой защёлки с направляющими. Чтобы их освободить, вставьте плоскую отвёртку в паз между кожухом и корпусом фары и слегка надавите в сторону центра автомобиля. Фиксатор должен щёлкнуть и выйти из зацепления. Не прилагайте чрезмерных усилий – пластик хрупкий, особенно при низких температурах.
Нижний фиксатор отличается конструкцией: он имеет форму крючка, который входит в ответную часть на бампере. Чтобы его снять, потяните кожух на себя, одновременно приподнимая его вверх. Если фиксатор не поддаётся, проверьте, не мешает ли проводка или остатки герметика. В некоторых случаях помогает лёгкое покачивание кожуха из стороны в сторону.
После освобождения всех трёх фиксаторов кожух можно снять, потянув его вперёд и вверх. Обратите внимание на резиновый уплотнитель по периметру – он должен остаться на фаре. Если уплотнитель прилип к кожуху, аккуратно отделите его пальцами или пластиковой лопаткой, чтобы не порвать.
При обратной установке сначала заведите нижний фиксатор в паз, затем защёлкните верхние. Убедитесь, что кожух встал ровно, без перекосов, иначе он может пропускать влагу или пыль. Проверьте плотность прилегания уплотнителя – он должен равномерно прижиматься по всему периметру.
Если кожух снимается впервые, на фиксаторах может быть заводская смазка или защитная плёнка. Удалите её сухой тряпкой, чтобы избежать скопления грязи. При повторной установке рекомендуется нанести на фиксаторы небольшое количество силиконовой смазки – это облегчит последующие снятия и защитит пластик от растрескивания.
В редких случаях кожух может деформироваться из-за удара или перепада температур. Если фиксаторы не защёлкиваются, не пытайтесь их подогнуть – замените кожух целиком. Артикул оригинальной детали для левой фары: 260107494R, для правой: 260107495R. Аналоги от сторонних производителей могут иметь другие обозначения, но должны соответствовать размерам и креплениям.
Как отсоединить электрический разъем от лампы ближнего света
На Рено Логан 2 разъем лампы ближнего света фиксируется пластиковым замком, расположенным на его верхней части. Чтобы отсоединить его, сожмите пальцами две боковые защелки – они находятся по обе стороны от центрального выступа. Усилие должно быть направлено строго вниз, иначе замок может сломаться. После сжатия потяните разъем на себя, удерживая его за корпус, а не за провода.
Если разъем не поддается, проверьте, не мешает ли ему резиновый пыльник лампы. В некоторых случаях его край зажимает фиксатор, блокируя движение. Аккуратно отогните пыльник в сторону или временно снимите его полностью. Избегайте использования инструментов – пластиковые элементы хрупкие, и даже небольшое усилие может привести к трещинам.
После отсоединения осмотрите контакты разъема на предмет окисления или оплавления. Если обнаружены следы коррозии, очистите их мелкозернистой наждачной бумагой (зернистость 1000–1500) или специальным спреем для контактов. Не используйте металлические щетки – они повредят покрытие. Перед установкой новой лампы убедитесь, что разъем сухой и не имеет посторонних частиц.
Как извлечь старую лампу и установить новую без повреждений
Перед началом работы убедитесь, что зажигание выключено, а ключ извлечен из замка. На Рено Логан 2 лампа ближнего света расположена в блок-фаре за защитной крышкой – доступ к ней осуществляется через моторный отсек. Крышка фиксируется поворотом против часовой стрелки на 30–40 градусов; не прилагайте чрезмерных усилий, чтобы не сорвать пластиковые защелки.
Отсоедините электрический разъем, нажав на фиксатор большим пальцем и потянув его на себя. Разъем имеет характерный выступ – его положение легко определить наощупь. Если контакты окислены, очистите их мелкозернистой наждачной бумагой (зернистость 1000–1200) или специальным спреем для контактов, избегая сильного нажима.

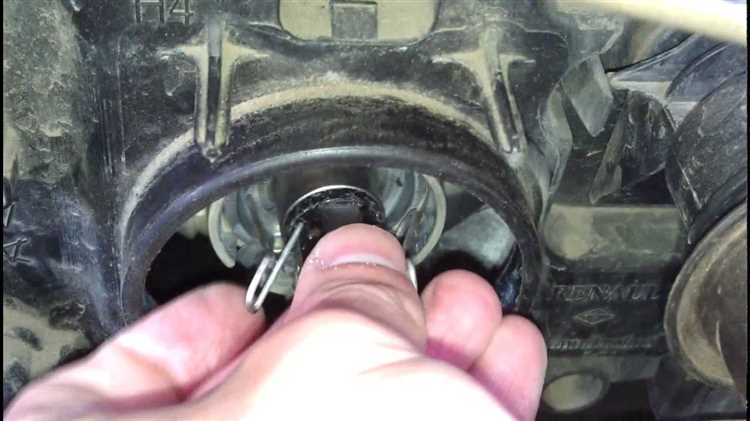

Лампа удерживается металлическим пружинным фиксатором. Сожмите его концы пальцами и отведите в сторону, освобождая лампу. Не касайтесь стеклянной колбы руками – жировые следы от пальцев при нагреве приведут к локальному перегреву и преждевременному выходу из строя. Если случайно дотронулись, протрите колбу спиртовой салфеткой без ворса.
Извлеките старую лампу, потянув ее строго на себя. На Рено Логан 2 используется лампа типа H7 с цоколем PX26d – проверьте маркировку на цоколе перед установкой новой, чтобы избежать несовместимости. Обратите внимание на положение выступов на цоколе: они должны совпадать с пазами в посадочном гнезде.
Новую лампу берите за пластиковую часть цоколя или используйте чистые хлопчатобумажные перчатки. Вставьте ее в гнездо до упора, следя за тем, чтобы выступы на цоколе вошли в пазы. Проверните лампу по часовой стрелке на 5–10 градусов, если она не фиксируется сразу – это нормально для некоторых моделей.
Верните пружинный фиксатор в исходное положение, защелкнув его на место. Убедитесь, что он надежно удерживает лампу, слегка покачав ее – она не должна двигаться. Подключите электрический разъем, надавив на него до щелчка фиксатора. Если разъем не вставляется легко, проверьте положение контактов и отсутствие деформации.
Установите защитную крышку, совместив выступы на ней с пазами на блок-фаре, и поверните по часовой стрелке до упора. Запустите двигатель и включите ближний свет, чтобы проверить работоспособность. Если лампа не загорается, отключите зажигание, извлеките лампу и убедитесь в правильности установки – чаще всего проблема в неплотном контакте разъема.
После успешной проверки закройте капот. Храните запасную лампу в оригинальной упаковке или чехле, чтобы избежать механических повреждений и воздействия влаги. При замене лампы на противоположной фаре повторите все шаги в том же порядке – симметрия установки критична для равномерного освещения дороги.
Как проверить работоспособность новой лампы после установки
После замены лампы ближнего света на Рено Логан 2 первым шагом включите зажигание, не запуская двигатель. Переведите рычаг управления светом в положение ближнего света – на приборной панели должен загореться соответствующий индикатор. Если лампа не загорается, проверьте, не остался ли защитный колпачок на фаре или не сместился ли разъем питания.
Визуально осмотрите фару с установленной лампой. Световое пятно должно быть ровным, без темных участков или резких переходов. На Рено Логан 2 ближний свет формирует четкую горизонтальную границу – если она размыта или отсутствует, лампа может быть установлена неправильно или иметь заводской брак. Проверьте также, не перегорела ли лампа сразу после включения – характерный признак: нить накала не светится даже при прямом осмотре.
Используйте мультиметр для проверки напряжения на контактах лампы. Отсоедините разъем питания и подключите щупы к клеммам: при включенном ближнем свете должно быть напряжение 12–14 В. Если напряжение отсутствует, проблема в проводке или предохранителе. На Логан 2 предохранитель ближнего света (F3 для левой фары, F4 для правой) расположен в монтажном блоке салона – проверьте его целостность.
Проверьте работу лампы в динамике. Запустите двигатель и включите ближний свет – при работающем генераторе напряжение должно стабилизироваться. Если лампа мигает или гаснет на холостых оборотах, возможны проблемы с контактами в разъеме или неисправность регулятора напряжения. Также обратите внимание на звук – гудение или потрескивание может указывать на плохой контакт или несовместимость лампы с блоком розжига.
- Сравните яркость новой лампы с соседней фарой. Разница в свечении не должна быть заметна невооруженным глазом – если новая лампа светит тусклее, возможно, она низкого качества или не соответствует заявленным характеристикам (например, 55 Вт вместо 60 Вт).
- Проверьте температуру лампы после 5–10 минут работы. Чрезмерный нагрев корпуса фары или запах горелой пластмассы сигнализируют о перегреве – лампа может быть бракованной или установлена с нарушением герметичности.
- Оцените цветовую температуру. На Логан 2 штатные лампы имеют цветовую температуру 3200 К (теплый белый). Если новая лампа светит синеватым или желтоватым оттенком, она не подходит для эксплуатации в условиях тумана или дождя.
Если лампа работает, но световой пучок направлен неправильно, отрегулируйте фары. На Рено Логан 2 регулировочный винт расположен сверху фары – вращайте его отверткой, пока граница света не совпадет с горизонтальной линией на стене или экране на расстоянии 5 метров. Неправильная регулировка снижает эффективность освещения и слепит встречных водителей.
В случае, если все проверки пройдены, но лампа не работает, демонтируйте ее и установите обратно старую – если старая лампа загорится, новая неисправна. Если старая тоже не работает, проблема в электрической цепи: проверьте реле ближнего света (K4 в монтажном блоке под капотом) и целостность проводов от фары до блока предохранителей.
Какие ошибки чаще всего допускают при замене лампы ближнего света
Первая распространённая ошибка – касание колбы лампы руками. Даже минимальное количество жира с кожи вызывает локальный перегрев стекла, что сокращает срок службы лампы на 30–50%. На Рено Логан 2 используются галогенные лампы H4 или H7, чувствительные к загрязнениям. Если дотронулись до колбы, протрите её спиртовой салфеткой перед установкой. Вторая ошибка – неправильная ориентация лампы. На цоколе H4 выступ должен совпадать с пазом в патроне, иначе лампа не зафиксируется, а световой пучок сместится, ослепляя встречных водителей. На H7 фиксирующий выступ располагается снизу; при установке его часто упускают из виду, что приводит к выпадению лампы на неровностях.
Третья ошибка – игнорирование проверки крепления патрона после замены. На Логане 2 патрон фиксируется металлической скобой, которая при неполном защёлкивании может вызвать дребезжание или короткое замыкание. Четвёртая – использование ламп с несоответствующими параметрами. Например, установка ламп с увеличенной мощностью (свыше 55 Вт для H7) перегружает штатную проводку, что приводит к оплавлению контактов или срабатыванию предохранителя F3 (10 А) в монтажном блоке. Пятая – пренебрежение проверкой работы лампы до сборки фары. Если лампа не горит, часто виноват окисленный контакт в патроне или перегоревший предохранитель, а не сама лампа.
Как вернуть на место защитный кожух и завершить сборку фары
Убедитесь, что резиновый уплотнитель кожуха равномерно прилегает к корпусу фары по всему периметру. На Рено Логан 2 кожух фиксируется тремя металлическими защёлками: две расположены сверху, одна – снизу. Сначала заведите нижнюю защёлку в паз, затем одновременно нажмите на верхние, пока не услышите характерный щелчок. Не прилагайте чрезмерных усилий – пластик хрупкий, особенно при низких температурах.
Проверьте плотность прилегания кожуха, потянув его на себя: он не должен смещаться. Если уплотнитель деформирован или порван, замените его – артикул оригинальной детали 260107568R. При установке следите, чтобы проводка лампы не была зажата между кожухом и корпусом, иначе возможен обрыв контактов или короткое замыкание.
Верните на место фиксатор лампы, вставив его выступы в пазы на фаре. Проверните по часовой стрелке до упора – правильно установленный фиксатор не болтается и не проворачивается от вибрации. Подключите разъём питания, надавив на него до щелчка. Если лампа не загорается, отсоедините разъём и проверьте контакты на наличие окислов – очистите их мелкозернистой наждачной бумагой или спиртом.
Запустите двигатель и включите ближний свет. Убедитесь, что луч направлен правильно: верхняя граница светового пятна должна быть горизонтальной, а светотеневая граница – чёткой. Если фара «слепая» или бьёт в глаза встречным водителям, отрегулируйте её с помощью винта вертикальной настройки, расположенного на задней стороне корпуса (для доступа потребуется снять аккумулятор).
