Как запитать amanero usb adapter

Amanero Combo384 – популярный USB-адаптер для цифро-аналогового преобразования, требующий стабильного питания для корректной работы. В отличие от стандартных USB-устройств, он не всегда получает достаточно энергии от порта компьютера или ноутбука, особенно при высоких нагрузках (например, при воспроизведении 32-бит/384 кГц). Недостаток питания проявляется в артефактах звука, сбоях синхронизации или полном отключении устройства. Решение – внешнее питание через разъем JST XH 2.54 мм на плате адаптера.

Для подключения потребуется источник постоянного тока с напряжением 5 В ±5% и током не менее 500 мА. Рекомендуется использовать линейные стабилизаторы (например, LT1086 или LM317) вместо импульсных блоков питания – последние могут вносить высокочастотные помехи. Если адаптер эксплуатируется в системе с высокими требованиями к качеству звука, оптимальным выбором станет отдельный линейный блок питания с низким уровнем пульсаций (менее 1 мВ).

Разъем JST XH на плате Amanero имеет полярность: красный провод – «+5 В», черный – «GND». Ошибка при подключении приведет к выходу устройства из строя. Перед подачей питания убедитесь в правильности распайки кабеля с помощью мультиметра. Для снижения помех рекомендуется использовать экранированный провод и минимизировать длину кабеля питания (не более 30 см). В случае параллельного подключения к USB и внешнему питанию, отключите Vbus на плате (перемычка JP1), чтобы избежать конфликтов.

При работе с адаптером в режиме asynchronous USB внешнее питание критически важно – встроенный регулятор напряжения на плате не всегда справляется с нагрузкой. Если после подключения питания устройство не определяется системой, проверьте целостность цепи питания и наличие контакта на разъеме. Для диагностики используйте осциллограф: напряжение на выходе источника должно быть стабильным, без скачков и шумов выше 50 мВ.

Выбор правильного источника питания для Amanero

Amanero USB-адаптер требует стабильного питания с напряжением 5 В и током не менее 500 мА. Использование некачественного блока питания приводит к искажениям звука, джиттеру или полному отказу устройства. Основные параметры, на которые стоит обратить внимание: выходное напряжение, ток, уровень пульсаций и тип стабилизации.

Линейные источники питания (ЛИП) предпочтительнее импульсных (ИИП) из-за меньшего уровня шумов. Однако качественные ИИП с низким уровнем пульсаций (менее 10 мВ) также подходят. При выборе ЛИП учитывайте трансформатор с запасом мощности – не менее 3 ВА. Примеры подходящих моделей: Mean Well LRS-50-5, Salas DCG3, Teradak T-DAC.

• Минимальные требования: 5 В ±5%, 500 мА.
• Рекомендуемые параметры: 5 В ±2%, 1 А, пульсации <20 мВ.
• Оптимальные параметры: 5 В ±1%, 1,5 А, пульсации <5 мВ.

Для снижения помех используйте экранированные кабели питания с ферритовыми фильтрами. Длина кабеля не должна превышать 1,5 м – длинные провода увеличивают сопротивление и падение напряжения. При необходимости удлинения применяйте кабель сечением не менее 0,75 мм².

Внешние помехи от сети 220 В влияют на качество звука. Решение – использование сетевых фильтров с LC-цепочками или изолирующих трансформаторов. Пример: Furutech ADL GT4 или iFi Audio iDefender+. Избегайте подключения Amanero к USB-хабам с питанием от одного источника – это увеличивает риск наводок.

Тестирование источника питания проводите с помощью осциллографа или специализированных приборов, например, Audio Precision. Измеряйте напряжение под нагрузкой: падение более 0,1 В указывает на недостаточную мощность блока. Для проверки пульсаций используйте AC-режим осциллографа с полосой пропускания не менее 20 МГц.

При эксплуатации в условиях нестабильной сети (дачи, загородные дома) используйте источники питания с широким диапазоном входного напряжения (90–264 В). Примеры: Mean Well RPT-60B, LT3045-совместимые платы. В крайнем случае подойдет автомобильный инвертор с чистым синусом, но это временное решение.

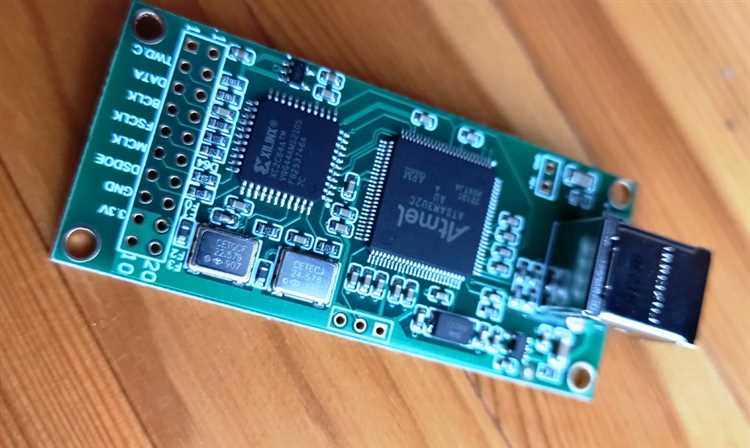

Подготовка кабелей и разъемов перед подключением

Перед подключением питания к Amanero USB-адаптеру проверьте целостность кабелей. Осмотрите изоляцию на предмет трещин, потертостей или оголенных участков – даже микроскопические повреждения могут вызвать помехи или короткое замыкание. Для проверки используйте мультиметр в режиме прозвонки: сопротивление между жилами должно стремиться к бесконечности, а между жилой и экраном – не превышать 1 Ом. Если кабель не проходит тест, замените его на новый с сечением не менее 0,5 мм² для силовых линий.

Разъемы USB и питания требуют очистки от окислов и загрязнений. Для контактов USB используйте изопропиловый спирт (90% и выше) и безворсовую салфетку – избегайте абразивов, способных повредить золотое покрытие. Для разъемов питания (например, 5,5×2,1 мм) подойдет мягкая щетка или сжатый воздух, чтобы удалить пыль из гнезда. Окисленные контакты обработайте специальным спреем для электроники (например, DeoxIT) – это снизит переходное сопротивление и предотвратит нагрев.

Обожмите или пропаяйте силовые кабели, если они не имеют заводских наконечников. Для разъема 5,5×2,1 мм используйте наконечники с внутренним диаметром 2,1 мм и внешним 5,5 мм, зафиксировав их обжимными клещами с усилием 15–20 кг/см². При пайке применяйте флюс без кислоты (например, канифоль) и припой с содержанием серебра (Sn60Pb40 или бессвинцовый SAC305) – это обеспечит надежное соединение без холодных паек. Изолируйте места пайки термоусадочной трубкой с коэффициентом усадки 2:1.

Экранирование кабелей критически важно для снижения электромагнитных помех. Если адаптер подключается к чувствительному оборудованию (например, ЦАП), используйте кабели с двойным экраном: оплетка + фольга. Экран должен быть заземлен только с одной стороны – со стороны источника питания, чтобы избежать контура заземления. Для USB-кабеля выбирайте модели с ферритовыми фильтрами на обоих концах – они подавляют высокочастотные наводки от импульсных блоков питания.

Проверьте полярность подключения перед подачей напряжения. На разъеме Amanero USB-адаптера центральный контакт (2,1 мм) – положительный, внешний (5,5 мм) – отрицательный. Используйте мультиметр в режиме измерения постоянного напряжения: при подключении блока питания к кабелю на разъеме должно быть 5 В ±0,25 В. Если полярность перепутана, адаптер может выйти из строя мгновенно – даже кратковременное обратное включение недопустимо.

Для минимизации помех от блока питания используйте кабели длиной не более 1,5 м. Длинные провода увеличивают индуктивность и сопротивление, что приводит к просадкам напряжения и наводкам. Если расстояние больше, применяйте активные удлинители USB с гальванической развязкой или отдельный линейный стабилизатор напряжения (например, LT3045) рядом с адаптером. Избегайте параллельного прокладывания силовых и сигнальных кабелей – минимальное расстояние между ними должно составлять 10 см.

Определение полярности и напряжения на разъеме адаптера

Amanero USB-адаптеры, особенно модели Combo384 и Combo32, используют внешнее питание через разъем типа DC 5.5×2.1 мм. Стандартное напряжение для стабильной работы составляет 5 В ±5%, но некоторые модификации допускают диапазон 4.75–5.25 В. Превышение этих значений приводит к сбоям в работе чипа XMOS или выходу из строя преобразователя тактовой частоты. Для проверки используйте мультиметр в режиме измерения постоянного напряжения (DCV), подключив щупы к центральному контакту (плюс) и корпусу разъема (минус).

Полярность разъема критически важна: центральный контакт – положительный (+), внешний корпус – отрицательный (–). Ошибка при подключении вызывает мгновенное повреждение адаптера из-за обратной полярности. Если на блоке питания нет маркировки, проверьте полярность мультиметром: при правильном подключении напряжение будет положительным. Для визуальной идентификации на плате Amanero рядом с разъемом часто нанесена маркировка +5V или символ ↑ для плюса.

При отсутствии мультиметра используйте светодиодный тестер: подключите анод (длинная ножка) к центральному контакту, катод – к корпусу. Загорание светодиода подтвердит правильную полярность. Если светодиод не горит, поменяйте полярность. Не применяйте этот метод для проверки напряжения выше 5 В – светодиод может выйти из строя. Для адаптеров с модифицированным питанием (например, 3.3 В через стабилизатор) требуется предварительное изучение схемы платы.

Некоторые блоки питания выдают напряжение с пульсациями, что ухудшает качество звука. Измерьте переменную составляющую (AC) мультиметром в режиме 200 мВ AC: допустимое значение – не более 50 мВ. Превышение указывает на некачественный источник питания. Для фильтрации помех используйте LC-фильтр (дроссель 10–100 мкГн + конденсатор 1000 мкФ) между блоком питания и адаптером.

Если адаптер не включается, проверьте сопротивление между контактами разъема: при отключенном питании мультиметр в режиме омметра должен показывать бесконечность (обрыв). Короткое замыкание (сопротивление близкое к нулю) свидетельствует о неисправности платы или неправильном монтаже. В таких случаях отключите питание и прозвоните дорожки на наличие мостиков припоя.

Для адаптеров с дополнительным питанием через USB (например, от ПК) внешний блок питания должен быть отключен. Одновременное подключение двух источников приводит к конфликту напряжений и перегреву стабилизаторов. Если требуется резервное питание, используйте диод Шоттки (например, 1N5817) для развязки цепей, установив его анодом к внешнему блоку питания.

Подключение внешнего блока питания к Amanero

Amanero Combo384 требует стабильного питания 5 В с током не менее 1 А для корректной работы в режимах высокого разрешения (DSD256/PCM768). Подключение внешнего блока питания выполняется через разъём J3 (2-контактный клеммник) на плате адаптера. Используйте блок питания с выходным напряжением 5,0 В ±0,1 В и фильтрованным выходом (например, линейные источники на базе LT3045 или импульсные с LC-фильтром). Избегайте дешёвых адаптеров с высоким уровнем пульсаций – они провоцируют джиттер и искажения в аудиотракте. При подключении соблюдайте полярность: красный провод (+5 В) к контакту VCC, чёрный (GND) – к GND. Для снижения помех рекомендуется экранировать кабель питания и использовать ферритовые кольца на обоих концах.

После подачи питания проверьте напряжение на контактах J3 мультиметром – отклонение свыше ±0,2 В может привести к нестабильной работе или повреждению адаптера. При использовании USB-хаба с внешним питанием отключите питание от порта компьютера, чтобы исключить конфликт источников.

Проверка стабильности напряжения после подачи питания

После подключения внешнего питания к Amanero USB-адаптеру измерьте напряжение на контрольных точках платы мультиметром с точностью не ниже 0,01 В. Основные точки для проверки: VCC (5 В ±0,25 В), 3.3V (3,3 В ±0,15 В) и 1.2V (1,2 В ±0,05 В). Допустимые отклонения указаны для номинального режима работы; превышение ±5% от этих значений свидетельствует о проблемах с блоком питания или фильтрующими цепями адаптера.

Для динамической оценки используйте осциллограф с полосой пропускания не менее 50 МГц. Подключите щуп к линии 5V и запустите воспроизведение аудиофайла с частотой дискретизации 384 кГц/32 бит. На экране не должно быть:

• пульсаций амплитудой выше 50 мВ (размах);
• выбросов напряжения более ±100 мВ;
• низкочастотных колебаний ниже 1 кГц.

При обнаружении аномалий замените блок питания на модель с выходным током не менее 2 А и низким уровнем шума (например, линейный источник или импульсный с LC-фильтром).

Проверьте температурный режим стабилизаторов напряжения на плате Amanero. После 30 минут работы температура корпуса микросхем U1 (5 В → 3,3 В) и U2 (3,3 В → 1,2 В) не должна превышать 60°C при комнатной температуре 25°C. Превышение этого порога указывает на недостаточную эффективность теплоотвода или перегрузку цепей. В таком случае:

1. убедитесь в отсутствии коротких замыканий на линиях питания;
2. уменьшите нагрузку, отключив дополнительные периферийные устройства;
3. установите радиаторы на стабилизаторы с площадью не менее 2 см².

Для долгосрочной стабильности измерьте напряжение на линиях питания в течение 24 часов с интервалом 1 час. Зафиксируйте максимальные и минимальные значения. Если разброс превышает 2% от номинала, замените электролитические конденсаторы в цепях фильтрации на модели с низким ESR (например, Nichicon UHE или Panasonic FR). Особое внимание уделите конденсатору C12 (1000 мкФ/10 В) – его замена на аналог с ESR ниже 0,03 Ом снижает пульсации на 30–40%.

Диагностика ошибок при неправильном подключении

Ошибки синхронизации цифрового сигнала часто возникают из-за нестабильного питания. Если на выходе адаптера наблюдаются артефакты звука (щелчки, пропадание сигнала), проверьте пульсации напряжения на линии питания с помощью осциллографа. Допустимый уровень пульсаций – не более 50 мВ (размах). При превышении этого значения замените источник питания на более стабильный или добавьте LC-фильтр (например, дроссель 10 мкГн + конденсатор 100 мкФ).

Неправильное подключение заземления («GND») может вызывать фоновые шумы в аудиотракте. Если при подключении к ЦАП появляется низкочастотный гул, отсоедините адаптер от компьютера и проверьте целостность цепи заземления между платой Amanero и ЦАП. Убедитесь, что «GND» на Amanero соединен с общим заземлением системы, а не с «цифровой землей» отдельных узлов. В сложных случаях используйте изолированный источник питания для адаптера.

При использовании внешнего блока питания проверьте соответствие его характеристик требованиям Amanero: напряжение 5 В ±5%, ток не менее 500 мА. Дешевые адаптеры часто выдают завышенное напряжение (5,5–6 В) или имеют высокий уровень шума. Для диагностики подключите нагрузку 100 Ом между «+5V» и «GND» и измерьте напряжение под нагрузкой – оно не должно падать ниже 4,75 В. Если блок питания не проходит этот тест, замените его на импульсный с низким уровнем пульсаций.

В редких случаях неисправность может быть вызвана повреждением микросхемы преобразователя напряжения на плате Amanero. Если все предыдущие проверки не выявили проблем, но адаптер не работает, измерьте напряжение на выходе линейного стабилизатора (обычно маркировка «3V3» или «1V8»). При отсутствии напряжения или его несоответствии номиналу (3,3 В или 1,8 В ±5%) микросхема подлежит замене. Для ремонта потребуется паяльная станция с регулировкой температуры и опыт работы с SMD-компонентами.

Использование мультиметра для контроля параметров питания

Перед подключением питания к Amanero USB адаптеру измерьте напряжение на выходе блока питания. Установите мультиметр в режим измерения постоянного напряжения (DCV) с диапазоном 5–20 В. Подключите щупы к контактам разъёма: красный – к плюсу (+), чёрный – к минусу (–). Допустимое отклонение от номинала 5 В не должно превышать ±0,2 В. Превышение этого значения приводит к нестабильной работе адаптера или его повреждению.

Проверьте качество контактов и целостность кабеля. Переключите мультиметр в режим прозвонки (continuity) или измерения сопротивления (200 Ом). Замкните щупы на концах кабеля: сопротивление исправного провода не должно превышать 0,5 Ом. Если прибор показывает OL (обрыв) или высокое сопротивление, замените кабель – паразитное сопротивление вызывает падение напряжения и нагрев.

Измерьте ток потребления адаптера под нагрузкой. Подключите мультиметр в разрыв цепи питания, установив режим измерения постоянного тока (DCA 200 мА–10 А). Для этого используйте переходник или разорвите цепь, подключив щупы последовательно. Типичный ток потребления Amanero в рабочем режиме составляет 150–300 мА. Значения выше 500 мА указывают на неисправность адаптера или короткое замыкание.

Оцените пульсации напряжения. Переключите мультиметр в режим переменного напряжения (ACV 2 В) и подключите щупы параллельно контактам питания. Допустимый уровень пульсаций для цифровых устройств – не более 50 мВ. Превышение этого порога приводит к искажениям звука и сбоям в работе USB-интерфейса. При высоких пульсациях замените блок питания на модель с линейным стабилизатором или добавьте LC-фильтр.

Зафиксируйте результаты измерений. Сравните полученные данные с эталонными значениями: напряжение 5,0±0,2 В, ток ≤300 мА, пульсации <50 мВ. Если параметры выходят за пределы нормы, устраните причину до подключения адаптера. Храните записи для диагностики в случае последующих неисправностей.

Особенности подключения питания в разных режимах работы адаптера

Amanero USB-адаптер поддерживает три основных режима питания: штатный (5 В от USB), внешний (от 5 до 12 В) и комбинированный (USB + внешний источник). Каждый режим влияет на стабильность тактирования, уровень джиттера и максимальную выходную мощность ЦАП. При использовании только USB-питания (5 В) адаптер ограничен током до 500 мА, что может вызывать просадки напряжения при работе с высокоомными нагрузками (свыше 300 Ом).

Внешнее питание от 5 до 12 В подается через отдельный разъем или клеммы на плате. Для режима 5 В рекомендуется источник с током не менее 1 А, для 9–12 В – от 0,5 А. При напряжении выше 7 В адаптер автоматически переключается на внутренний стабилизатор, снижая нагрев и улучшая параметры сигнала. Критически важно использовать источник с низким уровнем пульсаций (менее 5 мВ), иначе джиттер увеличится на 10–15 пс.

Комбинированный режим (USB + внешнее питание) актуален для устройств с высоким энергопотреблением, например, ЦАП на базе чипов ESS Sabre. В этом случае USB обеспечивает цифровой интерфейс, а внешний источник питает аналоговую часть. При неправильном подключении возможен конфликт напряжений, что приводит к сбоям в работе или повреждению адаптера. Обязательно проверяйте полярность и соответствие напряжений перед включением.

При работе с внешним питанием 12 В адаптер потребляет около 0,3 А, но при подключении к ЦАП с активным выходом ток может возрастать до 0,8 А. Используйте провода сечением не менее 0,75 мм² для минимизации падения напряжения. Для проверки стабильности питания измерьте напряжение на входе адаптера под нагрузкой – отклонение не должно превышать ±0,1 В.

В режиме низкого энергопотребления (например, при работе с портативными ЦАП) достаточно USB-питания, но для достижения максимального качества звука рекомендуется отключать цифровые фильтры и снижать тактовую частоту до 44,1 кГц. Это уменьшает нагрузку на источник и снижает вероятность артефактов. При использовании ноутбука в качестве источника USB-питания подключайте адаптер к порту USB 3.0 или используйте хаб с внешним питанием.

Для адаптеров с модифицированной прошивкой (например, CPLD-версии) требования к питанию могут отличаться. Некоторые прошивки оптимизированы под конкретное напряжение (например, 7 В), и отклонение от рекомендованного значения приводит к ухудшению синхронизации. Перед изменением режима питания сверяйтесь с документацией к прошивке или форумами сообщества.

При подключении внешнего источника через линейный стабилизатор (например, LT3045) уровень шума снижается до -120 дБ, что критично для высокоразрешающих форматов (DSD256, PCM 384 кГц). Импульсные источники питания использовать не рекомендуется – даже с LC-фильтрами они вносят помехи на частотах 50–100 кГц, которые проникают в аналоговый тракт.

В случае нестабильной работы адаптера (сбои синхронизации, артефакты звука) первым шагом должна быть проверка питания. Измерьте напряжение на входе и выходе внутренних стабилизаторов (если доступно), а также уровень пульсаций осциллографом. Часто проблема решается заменой кабеля USB или переходом на внешнее питание с более низким импедансом.
