LM317T – линейный стабилизатор напряжения с регулируемым выходом, способный обеспечивать ток до 1,5 А при входном напряжении от 3 В до 40 В. На практике его работоспособность часто проверяют только мультиметром, измеряя выходное напряжение, но такой подход не выявляет скрытые дефекты: пульсации, нестабильность при нагрузке или паразитные колебания. Для полноценной диагностики требуется комбинированный анализ с использованием осциллографа.
Осциллографом анализируйте форму сигнала на Vout при динамической нагрузке. Допустимый уровень пульсаций – не более 10 мВpp на частоте 100 Гц (для сетевых источников). Если наблюдаются высокочастотные колебания (>1 кГц), добавьте керамический конденсатор 0,1 мкФ параллельно выходному электролиту. При наличии «звона» на фронтах импульсов проверьте длину проводников и качество заземления – паразитная индуктивность может вызывать самовозбуждение.
Если LM317T греется выше 60 °C при токе 1 А, убедитесь в достаточном теплоотводе. Тепловое сопротивление корпуса TO-220 составляет 5 °C/Вт – при мощности рассеивания 5 Вт температура кристалла достигнет 125 °C, что приведет к срабатыванию тепловой защиты. Для проверки теплового режима используйте термопару, подключенную к осциллографу в режиме измерения постоянного напряжения.
Необходимые инструменты и подготовка рабочего места
Подготовьте источник питания с регулируемым выходным напряжением от 3 до 40 В и током нагрузки не менее 1,5 А. Для тестирования под нагрузкой используйте резисторы мощностью от 5 Вт: 10 Ом (для проверки тока до 1 А) и 2,2 Ом (для максимального тока 1,5 А). Избегайте проволочных резисторов с высокой индуктивностью – предпочтительны керамические или металлопленочные.
Рабочее место должно быть оборудовано антистатическим ковриком и браслетом, подключенным к общей земле. Освещение – направленный светодиодный светильник с цветовой температурой 5000–6500 К для четкой видимости маркировки на корпусе LM317T и дорожек платы. Температура в помещении – 20–25 °C, влажность не выше 60% для предотвращения конденсации на компонентах.
Настройте осциллограф: установите режим AC-связи для анализа пульсаций, временную развертку 1–5 мс/дел и чувствительность 10–50 мВ/дел. Для мультиметра выберите режим измерения напряжения с усреднением (если доступно) и отключите функцию автодиапазона, чтобы избежать задержек при переключении. Подключите общий провод осциллографа и мультиметра к минусовой шине платы, а не к корпусу LM317T.

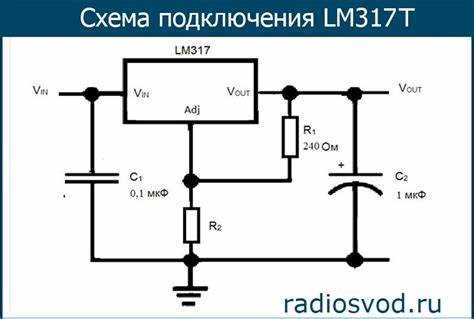

Подготовьте эталонные значения: для LM317T при входном напряжении 12 В и резисторе R1=240 Ом, R2=1,2 кОм выходное напряжение должно составлять 7,5 В ±2%. Ток покоя микросхемы – 5–10 мА. При проверке под нагрузкой падение напряжения на регулирующем элементе не должно превышать 2 В при токе 1 А. Запишите эти параметры для сравнения с результатами измерений.
Проверка напряжения на входе и выходе LM317T мультиметром
Если мультиметр показывает 0 В на выходе при исправном входном напряжении, отключите нагрузку и повторите измерение. Сохранение нулевого значения указывает на неисправность LM317T или обрыв в цепи обратной связи. При наличии напряжения на выходе без нагрузки, но его резком падении под нагрузкой, проверьте ток потребления устройства – он не должен превышать 1.5 А для стандартного корпуса TO-220. Для точной диагностики измерьте ток короткого замыкания на выходе: при исправной микросхеме он ограничится на уровне 2–2.5 А.
В режиме стабилизации разница между входным и выходным напряжением (*Vin–Vout*) должна быть не менее 2 В. Если она меньше, микросхема переходит в режим насыщения, что приводит к нестабильности выходного напряжения и перегреву. При измерениях под нагрузкой следите за температурой корпуса LM317T – при превышении 60°C установите радиатор или уменьшите ток нагрузки. Для проверки динамической стабильности подключите нагрузку с импульсным потреблением и наблюдайте за колебаниями выходного напряжения: допустимое отклонение – не более 2% от номинала.
При измерении падения напряжения между Vin и ADJ учитывайте, что оно должно быть равно сумме падений на Vin–Vout и Vout–ADJ. Например, при Vin = 12 В и Vout = 5 В напряжение Vin–ADJ составит ~6,25 В (5 В + 1,25 В). Отклонения от этого значения свидетельствуют о проблемах в цепи обратной связи или перегреве микросхемы, особенно если ток нагрузки превышает 0,5 А.
Для проверки под нагрузкой подключите резистор 10–50 Ом между Vout и GND. Измерьте падение напряжения Vin–Vout при токе 0,1–1 А. Если при увеличении тока разница резко растёт (например, с 3 В до 8 В), это говорит о превышении допустимой мощности рассеивания или неисправности теплоотвода. Убедитесь, что радиатор установлен правильно и термопаста нанесена равномерно.
Особое внимание уделите измерениям при пониженном входном напряжении. Если Vin близко к минимальному порогу (Vout + 3 В), падение напряжения Vin–Vout может снижаться до 2,5 В, но стабилизация при этом ухудшается. Проверьте, что пульсации на выходе не превышают 100 мВ при максимальной нагрузке. Если осциллограф фиксирует высокочастотные помехи, добавьте керамический конденсатор 0,1 мкФ параллельно выходному электролиту.
Определение стабильности выходного напряжения под нагрузкой
Подключите к выходу LM317T нагрузку с током потребления 500 мА–1 А, используя резистор мощностью не менее 5 Вт (например, 12 Ом для 12 В). Замерьте напряжение на выходе мультиметром в режиме постоянного тока с разрешением 1 мВ. Допустимое отклонение при изменении тока от 10 мА до максимального значения не должно превышать ±0,5% от номинала (для 5 В – ±25 мВ). Если падение напряжения больше, проверьте емкость входного конденсатора (должна быть ≥1000 мкФ) и выходного (не менее 10 мкФ, низкоимпедансный). Осциллографом проконтролируйте пульсации: на частоте 100 Гц амплитуда не должна превышать 50 мВ (пик-пик) при полной нагрузке.
Для динамической проверки используйте электронную нагрузку с функцией ступенчатого изменения тока (например, от 100 мА до 1 А за 1 мс). Осциллографом зафиксируйте переходные процессы: время восстановления напряжения до 90% номинала не должно превышать 200 мкс. При превышении этого значения увеличьте выходную емкость до 47–100 мкФ (керамика или тантал) и добавьте снабберную цепь (0,1 мкФ + 1 Ом) параллельно выходу. Измерьте температуру корпуса LM317T: при нагреве свыше 60°C установите радиатор с тепловым сопротивлением ≤10°C/Вт.
Проверка пульсаций на выходе с помощью осциллографа
Пульсации на выходе LM317T – ключевой параметр, определяющий качество стабилизации напряжения. Для их измерения осциллограф подключают параллельно нагрузке, используя щупы с делителем 1:1 или 10:1 в зависимости от амплитуды сигнала. Рекомендуется применять щуп с полосой пропускания не менее 50 МГц, чтобы избежать искажений высокочастотных составляющих.
Перед началом измерений убедитесь, что осциллограф заземлён через общую точку с проверяемой платой. Подключите заземляющий зажим щупа к минусовой шине стабилизатора, а сигнальный – к выходному контакту LM317T. Избегайте длинных проводов заземления, так как они вносят паразитные наводки и искажают результаты.
Настройте осциллограф в режим AC-связи с чувствительностью 10–50 мВ/дел. Это позволит выделить переменную составляющую напряжения, исключив постоянную. Установите временную развёртку 1–10 мс/дел для анализа низкочастотных пульсаций (50–120 Гц) или 10–100 мкс/дел для высокочастотных (1–100 кГц).
Типичные пульсации на выходе LM317T при правильной работе не должны превышать 5–10 мВ (пик-пик) для нагрузок до 1 А. Если амплитуда пульсаций выше 20 мВ, проверьте:
- ёмкость выходного конденсатора (должна быть не менее 10 мкФ, тантал или керамика);
- наличие входного конденсатора (10–100 мкФ) для сглаживания выпрямленного напряжения;
- качество пайки и отсутствие паразитных сопротивлений в цепях питания.
Для точного анализа используйте функцию БПФ (быстрое преобразование Фурье) осциллографа. Она поможет выявить доминирующие частоты пульсаций, например, 100 Гц (от выпрямителя) или 50–100 кГц (от импульсных помех). Если основная гармоника совпадает с частотой сети, проблема кроется в недостаточной фильтрации входного напряжения.
При измерениях под нагрузкой подключите резистор или активную нагрузку (например, 10–50 Ом) между выходом LM317T и землёй. Пульсации могут усиливаться при увеличении тока нагрузки из-за падения напряжения на паразитных индуктивностях дорожек платы. В таких случаях рекомендуется:
- увеличить ёмкость выходного конденсатора до 100–470 мкФ;
- добавить керамический конденсатор 0,1–1 мкФ параллельно основному для подавления высокочастотных помех;
- сократить длину дорожек между LM317T и конденсаторами.
Если пульсации имеют хаотичный характер с широким спектром частот, проверьте стабильность входного напряжения. Резкие скачки на входе (например, от импульсного блока питания) могут проникать на выход через паразитные ёмкости корпуса LM317T. В таких случаях добавьте LC-фильтр на входе стабилизатора с частотой среза 1–10 кГц.
Анализ формы сигнала на входе и выходе стабилизатора
Подключите осциллограф к входным клеммам LM317T, установив делитель напряжения на пробнике в положение 10:1 при измерении напряжений выше 20 В. Запустите развертку 5 мс/дел для оценки низкочастотных пульсаций и 50 мкс/дел для высокочастотных помех. На входе допустимы пульсации до 100 мВ (размах) при частоте сети 50 Гц, но превышение 200 мВ указывает на неисправность фильтрующего конденсатора или перегрузку источника.
На выходе стабилизатора форма сигнала должна быть практически идеальной постоянной линией с пульсациями не более 5 мВ (размах) при нагрузке до 1 А. Если осциллограмма содержит пилообразные или импульсные помехи, проверьте емкость выходного конденсатора – минимально допустимое значение 10 мкФ, оптимально 47–100 мкФ с низким ESR. При наличии высокочастотных колебаний (>10 кГц) добавьте керамический конденсатор 0,1 мкФ параллельно выходу.
Сравните амплитудно-частотные характеристики входного и выходного сигналов. Если на выходе присутствуют гармоники, кратные частоте сети (100 Гц, 150 Гц), это свидетельствует о недостаточной фильтрации или насыщении трансформатора. При работе с импульсными источниками питания проверьте наличие высокочастотных выбросов (>1 МГц) – они могут вызывать нестабильность LM317T из-за паразитных индуктивностей монтажа.
При динамической нагрузке (например, ШИМ-регулятор) проанализируйте переходные процессы. Включите нагрузку скачком (0,1–1 А) и наблюдайте за выходным напряжением: допустимое отклонение – не более 50 мВ с временем восстановления до 100 мкс. Если напряжение проседает глубже или восстанавливается медленнее, увеличьте емкость выходного конденсатора или уменьшите длину проводников до нагрузки.
Проверьте реакцию стабилизатора на изменение входного напряжения. Подайте на вход синусоидальный сигнал с амплитудой ±1 В и частотой 1 кГц – на выходе пульсации должны ослабляться не менее чем в 20 раз (коэффициент подавления пульсаций). Если ослабление меньше, замените входной конденсатор или добавьте LC-фильтр перед LM317T.
При наличии осциллографа с функцией БПФ оцените спектр выходного сигнала. Преобладающие частоты выше 1 кГц указывают на автоколебания стабилизатора – проверьте правильность подключения конденсаторов коррекции (если используются) и отсутствие паразитных связей между входом и выходом. Для устранения колебаний уменьшите длину проводников обратной связи или добавьте резистор 10 Ом последовательно с выходом.
Зафиксируйте осциллограммы при различных режимах работы: холостой ход, номинальная нагрузка, перегрузка (если допустимо). Сравните их с эталонными данными из даташита LM317T – расхождения в форме сигнала (например, несимметричные выбросы) могут указывать на деградацию кристалла или неправильный тепловой режим. При перегреве стабилизатора (>125°C) выходной сигнал может содержать дополнительные шумы из-за термического дрейфа параметров.
Диагностика перегрева и проверка теплового режима
Перегрев LM317T возникает при превышении допустимой мощности рассеивания (PD = 15 Вт при Ta = 25°C) или недостаточном теплоотводе. Измерьте падение напряжения на регуляторе (Vin – Vout) и ток нагрузки (Iout) мультиметром. Рассчитайте фактическую мощность: P = (Vin – Vout) × Iout. Если P > 10 Вт, установите радиатор с тепловым сопротивлением ≤ 5°C/Вт. Проверьте термопасту между корпусом TO-220 и радиатором – её отсутствие увеличивает тепловое сопротивление на 2–3°C/Вт.
Осциллографом контролируйте пульсации выходного напряжения при нагрузке. Амплитуда пульсаций выше 50 мВ указывает на нестабильность из-за перегрева или недостаточной ёмкости входного/выходного конденсатора. При Tj > 125°C срабатывает встроенная тепловая защита LM317T, вызывая периодические провалы напряжения. Для диагностики используйте термопару, закрепив её на корпусе регулятора: температура выше 80°C при нормальной нагрузке свидетельствует о проблемах с теплоотводом.
| Параметр | Норма | Критическое значение | Действие |
|---|---|---|---|
| Tкорпуса | ≤ 60°C | > 85°C | Увеличить радиатор или снизить нагрузку |
| Pрассеивания | < 10 Вт | > 12 Вт | Пересчитать схему или использовать импульсный стабилизатор |
| Пульсации Vout | < 30 мВ | > 100 мВ | Проверить конденсаторы (Cin ≥ 10 мкФ, Cout ≥ 1 мкФ) |
Поиск коротких замыканий и обрывов в цепи питания
Осциллограф поможет выявить динамические КЗ, например, при пробое конденсатора под нагрузкой. Подключите щуп к выходу LM317T и подайте питание. При КЗ на экране появится резкий провал напряжения до нуля с последующим восстановлением (если источник имеет защиту). Частота и амплитуда пульсаций выше 100 мВ на частоте 100 Гц указывают на неисправность входного конденсатора.
Типичные места обрывов в цепи с LM317T:
- Резисторы делителя напряжения (между OUT и ADJ). Обрыв R1 (верхний резистор) приведет к максимальному выходному напряжению, обрыв R2 (нижний) – к нулю.
- Перемычки и джамперы – особенно в схемах с переключаемым напряжением. Измерьте сопротивление между контактами.
Для поиска скрытых КЗ используйте метод «пошагового отключения». Отпаивайте элементы по одному, начиная с конденсаторов, и измеряйте сопротивление после каждого шага. Если после отпайки конденсатора сопротивление восстановилось – он пробит. При проверке электролитов обращайте внимание на вздутие корпуса или подтеки электролита – это явный признак неисправности.
В сложных случаях используйте тепловизор или термопару. При КЗ элемент, через который течет ток, нагревается за 5–10 секунд. Например, пробитый конденсатор или диод нагреются до 50–80°C при токе 0.5 А. Если нагрев отсутствует – проблема в обрыве. Для проверки дорожек подайте напряжение через резистор 100 Ом и измерьте падение напряжения на участках цепи – резкое падение укажет на место обрыва.
Сравнение реальных параметров с паспортными данными LM317T
Температурный дрейф выходного напряжения по datasheet составляет 0.005%/°C, но в реальных условиях при нагреве корпуса до 80°C (например, при токе 1 А) напряжение может снижаться на 50–100 мВ. Это критично для чувствительных нагрузок – используйте радиатор с тепловым сопротивлением не более 5°C/Вт и проверяйте стабильность при длительной работе. Если дрейф превышает 0.1%/°C, замените микросхему или пересмотрите тепловой режим.
Падение напряжения между входом и выходом (dropout voltage) в спецификации указано как 2 В при токе 1.5 А, однако на практике при 1 А оно нередко достигает 2.2–2.5 В из-за паразитных сопротивлений дорожек и контактов. Для минимизации потерь используйте толстые проводники (не менее 1 мм²) и качественные клеммы. Если входное напряжение близко к выходному (например, 5 В на входе при требуемых 3.3 В на выходе), выбирайте LDO-стабилизаторы с меньшим dropout или снижайте ток нагрузки.
Максимальная рассеиваемая мощность LM317T в корпусе TO-220 без радиатора – 2 Вт, но при температуре окружающей среды 50°C она снижается до 1 Вт. Превышение этого значения приводит к срабатыванию тепловой защиты и импульсному режиму работы, что видно на осциллограмме как периодические провалы напряжения. Рассчитывайте мощность по формуле P = (Uвх – Uвых) × Iнагр и используйте радиатор с принудительным охлаждением при P > 1.5 Вт. Для импульсных нагрузок проверяйте переходные процессы – при скачках тока свыше 0.5 А выходное напряжение может кратковременно падать на 100–200 мВ.
