Plc hmi что это такое

Автоматизация производства – это не просто тренд, а необходимость для предприятий, стремящихся к повышению эффективности, снижению издержек и минимизации человеческого фактора. Два ключевых компонента этой системы – PLC (Programmable Logic Controller) и HMI (Human-Machine Interface). Без них современные производственные линии, от автомобильных заводов до пищевых предприятий, просто не смогут функционировать.

PLC – это специализированный микроконтроллер, предназначенный для управления технологическими процессами в реальном времени. В отличие от обычных компьютеров, PLC рассчитаны на работу в экстремальных условиях: при температурах от -40°C до +70°C, высокой влажности и вибрациях. Например, Siemens S7-1500 или Allen-Bradley ControlLogix способны обрабатывать до 32 тысяч дискретных входов/выходов с циклом сканирования менее 1 мс. Это критически важно для синхронизации роботизированных манипуляторов или конвейерных линий, где задержка даже в 10 мс может привести к браку.

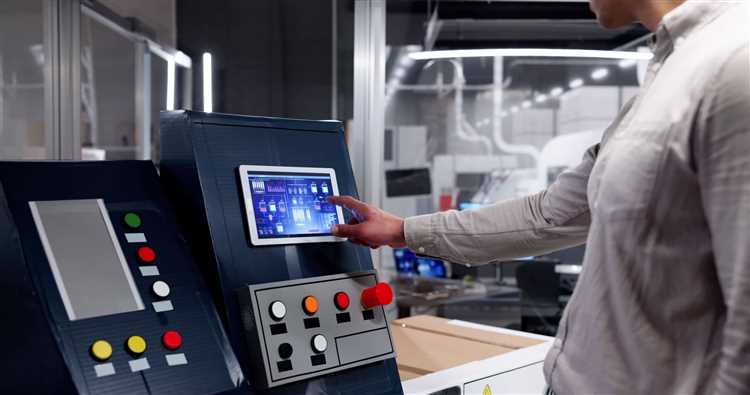

HMI – это интерфейс, через который оператор взаимодействует с оборудованием. Современные панели, такие как Siemens KTP700 или Weintek MT8071iE, поддерживают сенсорное управление, мультитач и интеграцию с облачными платформами. Они отображают не только текущие параметры (температуру, давление, скорость), но и историю сбоев, что позволяет проводить предиктивную диагностику. Например, на химическом производстве HMI может визуализировать аварийные ситуации с задержкой не более 200 мс, что в 5 раз быстрее, чем у традиционных SCADA-систем.

Выбор между PLC и HMI зависит от специфики задачи. Для управления простыми процессами (например, упаковочной линией) достаточно компактного PLC, такого как Omron CP1E, с базовым HMI на 4 дюйма. В то же время для металлургического комбината потребуется распределенная система с несколькими PLC (Siemens S7-400) и многофункциональными HMI с разрешением 1920×1080 пикселей. При проектировании системы рекомендуется закладывать запас по производительности не менее 30% – это позволит избежать модернизации при расширении производства.

Интеграция PLC и HMI требует внимания к протоколам связи. Наиболее распространенные – Modbus TCP, PROFINET и EtherNet/IP. Например, PROFINET обеспечивает передачу данных со скоростью до 100 Мбит/с и временем реакции менее 1 мс, что критично для систем с обратной связью. При этом важно учитывать совместимость оборудования: не все HMI поддерживают все протоколы, а некоторые PLC требуют дополнительных модулей для работы с определенными стандартами.

Как программируемые логические контроллеры управляют технологическими процессами

Цикл работы PLC состоит из четырех этапов, выполняемых за 1–10 мс:

1. Считывание входов: контроллер опрашивает дискретные (0/1) и аналоговые (4–20 мА, 0–10 В) сигналы с частотой до 10 кГц.
2. Исполнение программы: процессор выполняет пользовательский код на языках IEC 61131-3 (LAD, FBD, ST, SFC). Например, в ST это выглядит так: IF Temp_Sensor > 50 THEN Valve_Open := TRUE;.
3. Обновление выходов: результаты вычислений передаются на физические выходы, управляющие реле или транзисторами.
4. Диагностика: проверка целостности памяти, связи с модулями расширения и обработка ошибок (например, обрыв цепи датчика).

Для управления сложными процессами PLC используют модули расширения. Например:

• Аналоговые входы: 16-битные АЦП для измерения температуры с точностью ±0,1°C (термопары типа K).
• Высокоскоростные счетчики: до 1 МГц для подсчета импульсов энкодеров в системах позиционирования.
• Коммуникационные модули: PROFINET (100 Мбит/с), Modbus TCP (задержка <10 мс), OPC UA для интеграции с MES-системами.

Siemens S7-1500 поддерживает до 32 модулей расширения, что позволяет контролировать до 1024 дискретных входов/выходов.

Логика управления реализуется через программные блоки. В проекте автоматизации линии розлива напитка PLC может:

• Отслеживать уровень жидкости в баке с помощью ультразвукового датчика (диапазон 0,2–5 м).
• Управлять насосом через частотный преобразователь (0–50 Гц) для поддержания давления 3 бар.
• Синхронизировать работу конвейера и дозатора с точностью ±5 мс, используя таймеры и счетчики.
• Фиксировать аварийные ситуации (перелив, отсутствие тары) и переводить систему в безопасный режим за <200 мс.

Для критичных процессов применяют резервирование: два PLC работают параллельно, сравнивая выходные данные (например, в системах управления печами).

Взаимодействие с оператором осуществляется через HMI или SCADA, но PLC может работать и автономно. Например, в системе управления складом PLC Mitsubishi FX5U:

• Получает данные о местоположении груза от RFID-считывателей.
• Рассчитывает оптимальный маршрут штабелера с учетом загрузки (алгоритм A*).
• Управляет сервоприводами с обратной связью по энкодерам (разрешение 17 бит).
• Ведет журнал событий в энергонезависимой памяти (до 10 000 записей).

Среднее время реакции на изменение состояния датчика – 3 мс.

Для повышения надежности используют:

• Сторожевые таймеры (Watchdog): перезапускают PLC при зависании программы (период 100–500 мс).
• Гальваническую развязку: входы/выходы изолированы от процессора напряжением до 2,5 кВ.
• Резервное питание: батарея или суперконденсатор поддерживают работу при пропадании сети (до 72 часов).
• Диагностические LED: индикация состояния каждого входа/выхода (например, красный – ошибка, зеленый – норма).

В системах с высокими требованиями к безопасности (SIL 3) применяют PLC с дублированными процессорами (например, Siemens S7-400FH).

При выборе PLC для конкретного процесса учитывают:

• Скорость обработки: для управления роботами требуется цикл <1 мс (например, Beckhoff CX2040 с процессором Intel Atom).
• Количество входов/выходов: для линии упаковки достаточно 64 дискретных входов, для нефтеперерабатывающего завода – до 4096.
• Поддержка протоколов: для интеграции с ERP-системами необходим OPC UA или MQTT.
• Сертификация: для пищевой промышленности – IP67/IP69K, для взрывоопасных зон – ATEX/IECEx.

Пример: в системе управления водоочисткой PLC Allen-Bradley CompactLogix L32E обрабатывает 128 аналоговых сигналов (pH, мутность, расход) и управляет 32 насосами через Modbus RTU, обеспечивая точность дозирования реагентов ±0,5%.

Основные типы HMI-панелей и их применение на производстве

Сенсорные панели с резистивными и емкостными дисплеями – наиболее распространенный тип HMI в промышленности. Резистивные панели (например, Siemens TP700 Comfort) выдерживают работу в условиях сильных вибраций и загрязнений, что делает их незаменимыми в металлообработке и литейном производстве. Емкостные дисплеи (как Weintek MT8071iE) обеспечивают высокую чувствительность и поддержку мультитач, но требуют чистой среды – их применяют в фармацевтике и пищевой промышленности, где критична точность управления. Для эксплуатации в экстремальных температурах (-20°C до +60°C) используют панели с промышленным исполнением, например, Omron NB10W-TW01B, оснащенные антибликовым покрытием и защитой IP65.

Модульные и встраиваемые HMI решают задачи интеграции в существующие системы без изменения конструктива оборудования. Компактные панели, такие как Beijer iX T7A с диагональю 7 дюймов, монтируются в шкафы управления станков с ЧПУ, где пространство ограничено. Для распределенных систем автоматизации применяют панели с поддержкой OPC UA (например, Pro-face GP4100), которые обеспечивают обмен данными между несколькими PLC и SCADA-системами в реальном времени. В условиях повышенной влажности или взрывоопасных зон (нефтехимия, горнодобывающая отрасль) используют HMI во взрывозащищенном исполнении, такие как Exor eX700 с сертификацией ATEX/IECEx, где корпус выдерживает давление до 10 бар.

Способы подключения PLC к датчикам и исполнительным устройствам

Подключение PLC к датчикам и исполнительным механизмам зависит от типа сигнала, расстояния передачи и требований к помехоустойчивости. Наиболее распространённые интерфейсы – дискретные (цифровые) и аналоговые входы/выходы, а также промышленные сети. Выбор способа определяет скорость реакции системы, точность измерений и надёжность связи.

Дискретные входы (DI) используются для подключения датчиков с двумя состояниями: концевых выключателей, реле, кнопок. Типовое напряжение – 24 В DC, реже 110/220 В AC. Для защиты от помех применяют оптронную развязку и RC-фильтры. Максимальная длина кабеля без усилителя сигнала – 300 м для экранированной витой пары. Пример: датчик положения двери подключается через DI с пороговым значением 12 В.

Аналоговые входы (AI) обрабатывают сигналы от датчиков температуры, давления, расхода. Стандартные диапазоны: 0–10 В, 4–20 мА, ±10 В. Для 4–20 мА токовой петли допустимое сопротивление линии – до 500 Ом, что позволяет передавать сигнал на расстояние до 1 км. Преобразование сигнала в цифровой код выполняется АЦП с разрядностью 12–16 бит. Пример: термопара типа K подключается через AI с компенсацией холодного спая.

Исполнительные устройства подключаются через дискретные (DO) или аналоговые (AO) выходы. DO управляют реле, соленоидами, пускателями с током нагрузки до 2 А при 24 В DC. Для мощных устройств (двигатели, нагреватели) используют промежуточные реле или твердотельные ключи. AO формируют сигналы 0–10 В или 4–20 мА для регулирования частотных преобразователей, клапанов. Пример: электромагнитный клапан подключается через DO с защитой от обратных ЭДС.

Промышленные сети (Fieldbus) обеспечивают централизованное управление и мониторинг. Наиболее востребованные протоколы:

Для подключения интеллектуальных датчиков (например, энкодеров, расходомеров) используют специализированные интерфейсы: SSI (для абсолютных энкодеров), HART (для аналоговых датчиков с цифровым каналом). SSI передаёт данные по двум проводам в виде последовательного кода с тактовой частотой до 2 МГц. HART накладывает цифровой сигнал на аналоговый 4–20 мА, позволяя передавать диагностические данные без дополнительных линий.

Беспроводные технологии применяются в труднодоступных зонах или мобильных объектах. Стандарты WirelessHART и ISA100.11a работают в диапазоне 2,4 ГГц с дальностью до 200 м на открытой местности. Bluetooth Low Energy (BLE) используется для подключения датчиков с низким энергопотреблением, но требует установки шлюзов. Пример: беспроводные датчики вибрации на подшипниках подключаются через WirelessHART с частотой опроса 1 Гц.

При выборе способа подключения учитывают электромагнитную совместимость (ЭМС). Для аналоговых сигналов используют экранированные кабели с заземлением экрана с одной стороны. Цифровые линии прокладывают отдельно от силовых, соблюдая минимальное расстояние 30 см. Для защиты от перенапряжений устанавливают варисторы и TVS-диоды. Пример: при подключении датчика давления в цеху с мощными электродвигателями применяют гальваническую развязку и фильтры нижних частот.

Языки программирования PLC: сравнение LAD, FBD и SFC для задач автоматизации

LAD (Ladder Diagram) – графический язык, имитирующий релейно-контактные схемы. Оптимален для задач с преобладанием логических операций (И, ИЛИ, НЕ) и последовательных цепей. Подходит для инженеров с опытом в электротехнике, так как визуально повторяет традиционные схемы управления. Пример: реализация пуска/останова двигателя с блокировками требует всего 5–7 строк кода. Недостаток – низкая эффективность при сложных алгоритмах с множеством параллельных процессов, где код разрастается до сотен строк.

FBD (Function Block Diagram) использует блоки функций, соединённые линиями передачи данных. Идеален для задач с интенсивными вычислениями и обработкой аналоговых сигналов. Позволяет интегрировать готовые библиотеки (PID-регуляторы, фильтры, математические операции) без написания кода с нуля. Например, настройка контура регулирования температуры занимает 3–4 блока вместо 20+ строк в LAD. Однако FBD теряет наглядность при большом количестве связей – диаграммы становятся перегруженными, что усложняет отладку.

SFC (Sequential Function Chart) описывает процессы как последовательность шагов и переходов. Применяется для многостадийных технологических циклов (например, упаковка, дозирование, сборка). Каждый шаг – отдельный блок с действиями, а переходы зависят от условий (таймеры, датчики). Преимущество: чёткая визуализация логики процесса – ошибки в последовательности обнаруживаются на этапе проектирования. Минус – избыточен для простых задач, где LAD или FBD справляются быстрее. В системах с частыми изменениями состояний (например, конвейеры) SFC сокращает время разработки на 30–40% по сравнению с LAD.

Выбор языка зависит от специфики задачи. Для дискретной логики (реле, конечные автоматы) – LAD. Для обработки сигналов и вычислений – FBD. Для многошаговых процессов с жёсткой последовательностью – SFC. В сложных проектах комбинируют языки: основной алгоритм пишут на SFC, а низкоуровневые операции – на LAD или FBD. Стандарт IEC 61131-3 поддерживает смешанное программирование, что позволяет использовать сильные стороны каждого подхода без потери производительности.

Как выбрать HMI для конкретного оборудования: разрешение, интерфейсы и совместимость

Разрешение экрана HMI определяет детализацию отображаемых данных и удобство работы оператора. Для простых задач – мониторинг температуры, давления или состояния дискретных сигналов – достаточно 320×240 или 480×272 пикселей. Такие панели подходят для станков с ЧПУ, упаковочных линий или насосных станций, где экран используется для базового управления и визуализации. Если требуется отображение графиков в реальном времени, сложных мнемосхем или многоканальных трендов (например, в системах управления энергораспределением или химическими реакторами), выбирайте разрешение от 800×480 до 1280×800. Для крупных промышленных установок с сотнями параметров, как в металлургии или нефтепереработке, оптимальны панели с разрешением 1920×1080 и выше – они позволяют разместить больше данных без прокрутки и снижают нагрузку на оператора.

Интерфейсы подключения HMI должны соответствовать протоколам и физическим портам управляющего оборудования. Наиболее распространённые варианты: RS-232/485 (для связи с PLC Siemens S7-200, Mitsubishi FX, Omron CP1E), Ethernet (Modbus TCP, Profinet, EtherNet/IP – для современных контроллеров Siemens S7-1200/1500, Allen-Bradley ControlLogix), USB (для загрузки программ или архивации данных). Если оборудование использует специфические протоколы (например, CANopen в автомобильной промышленности или BACnet в системах ОВК), убедитесь, что HMI поддерживает их на аппаратном уровне. Для удалённого доступа через SCADA или облачные платформы выбирайте панели с встроенными Wi-Fi или 4G-модулями, но учитывайте требования к безопасности – VPN, шифрование трафика и аутентификация пользователей.

Совместимость HMI с PLC и программным обеспечением критически важна для бесшовной интеграции. Проверьте поддержку целевого контроллера в среде разработки HMI: например, Siemens WinCC Comfort работает с S7-300/400/1200/1500, а Mitsubishi GT Works – с линейкой FX и Q. Для нестандартных решений (например, Codesys-совместимых контроллеров) ищите HMI с открытыми драйверами или возможностью написания пользовательских скриптов на Python/Lua. Обратите внимание на объём памяти для хранения проектов: 512 МБ достаточно для простых интерфейсов, но для систем с видео, анимацией или большими архивами данных (например, в фармацевтике) требуется от 2 ГБ. Тестируйте совместимость на этапе прототипирования – даже при поддержке протокола возможны нюансы в реализации (тайм-ауты, форматы данных, обработка ошибок), которые выявятся только при реальной эксплуатации.
