Фарад (Ф) – единица измерения электрической ёмкости в системе СИ, названная в честь Майкла Фарадея. Один фарад определяется как ёмкость конденсатора, между обкладками которого возникает разность потенциалов в 1 вольт при заряде в 1 кулон. На практике эта величина чрезмерно велика: даже конденсаторы ёмкостью 1 Ф встречаются редко и используются в специализированных устройствах, таких как системы накопления энергии для электромобилей или промышленные стабилизаторы напряжения.
Микрофарад (мкФ) – производная единица, равная 10−6 Ф. Это стандартная величина для большинства электронных схем: от фильтров питания до таймеров на микроконтроллерах. Например, конденсаторы на 10–100 мкФ применяются в цепях сглаживания выпрямленного напряжения, а 0,1–1 мкФ – в высокочастотных фильтрах и цепях развязки. При выборе компонента критически важно учитывать не только номинал, но и рабочее напряжение, эквивалентное последовательное сопротивление (ESR) и температурный коэффициент.
Перевод между фарадами и микрофарадами прост: 1 Ф = 1 000 000 мкФ. Однако ошибки в расчётах могут привести к серьёзным последствиям. Например, замена конденсатора 470 мкФ на 470 Ф в блоке питания вызовет не только перегрузку цепи, но и потенциальный взрыв из-за превышения допустимого тока заряда. Для точных расчётов используйте формулу C = Q/U, где C – ёмкость, Q – заряд, U – напряжение. При работе с импульсными источниками питания учитывайте, что реальная ёмкость может отличаться от номинальной на ±20% из-за допусков производства.
В высокочастотных приложениях, таких как радиопередатчики или импульсные преобразователи, ключевую роль играет не только номинал, но и тип диэлектрика. Керамические конденсаторы (например, X7R) теряют до 50% ёмкости при напряжении, близком к предельному, в то время как электролитические сохраняют стабильность, но имеют высокий ESR. Для минимизации потерь в цепях с частотой выше 100 кГц рекомендуется использовать танталовые или плёночные конденсаторы с низким ESR и высокой стабильностью.
При проектировании схем всегда проверяйте расчёты с помощью осциллографа или LCR-метра. Например, конденсатор 100 мкФ с ESR 0,5 Ом при токе 1 А создаст падение напряжения 0,5 В, что критично для низковольтных устройств. Для снижения ESR параллельно устанавливайте несколько конденсаторов меньшей ёмкости: два по 47 мкФ дадут меньшее суммарное сопротивление, чем один на 100 мкФ.
Как перевести фарады в микрофарады и обратно без ошибок
Фарад (Ф) – единица измерения электрической ёмкости в системе СИ, равная ёмкости конденсатора, напряжение на обкладках которого изменяется на 1 вольт при заряде в 1 кулон. Микрофарад (мкФ) – её дольная единица, где 1 Ф = 1 000 000 мкФ. Ошибки при переводе возникают из-за неверного понимания кратности или арифметических просчётов.
Для перевода фарад в микрофарады умножьте значение на 1 000 000. Например, 0,002 Ф × 1 000 000 = 2000 мкФ. Обратный перевод требует деления на тот же коэффициент: 500 мкФ ÷ 1 000 000 = 0,0005 Ф. Используйте калькулятор для дробных значений, чтобы избежать ошибок округления.
Частые ошибки при ручном расчёте:
- Пропуск нулей в коэффициенте (например, 1 000 вместо 1 000 000).
- Неверное определение направления перевода (умножение вместо деления).
- Округление промежуточных результатов, искажающее итоговое значение.
Для быстрого перевода используйте экспоненциальную форму записи. Например, 0,00047 Ф = 4,7 × 10⁻⁴ Ф = 470 мкФ (4,7 × 10⁻⁴ × 10⁶). Это упрощает работу с малыми и большими значениями, исключая путаницу с нулями.
В электронике чаще применяются микрофарады, нанофарады (нФ) и пикофарады (пФ). Знание соотношений между ними ускоряет расчёты: 1 мкФ = 1000 нФ = 1 000 000 пФ. Если требуется перевести 0,01 Ф в нанофарады, сначала переведите в микрофарады (10 000 мкФ), затем в нанофарады (10 000 000 нФ).
Проверяйте результаты с помощью онлайн-конвертеров или инженерных калькуляторов. Вводите исходное значение и выбирайте единицы измерения – система автоматически выполнит перевод. Это особенно полезно при работе с нестандартными значениями, например, 3,3 × 10⁻⁵ Ф.
При проектировании схем учитывайте допуски конденсаторов. Если номинал указан в фарадах, а реальные компоненты маркируются в микрофарадах, переведите значение перед подбором деталей. Например, для схемы с расчётным значением 0,00022 Ф (220 мкФ) выбирайте конденсатор с допуском ±10% или ±20%, чтобы избежать несоответствий.
Запомните ключевые соотношения:
- 1 Ф = 10⁶ мкФ = 10⁹ нФ = 10¹² пФ.
- 1 мкФ = 10⁻⁶ Ф = 1000 нФ = 1 000 000 пФ.
- Для перевода в меньшие единицы умножайте, в большие – делите.
Эти правила применимы ко всем дольным единицам ёмкости, упрощая работу с любыми номиналами.

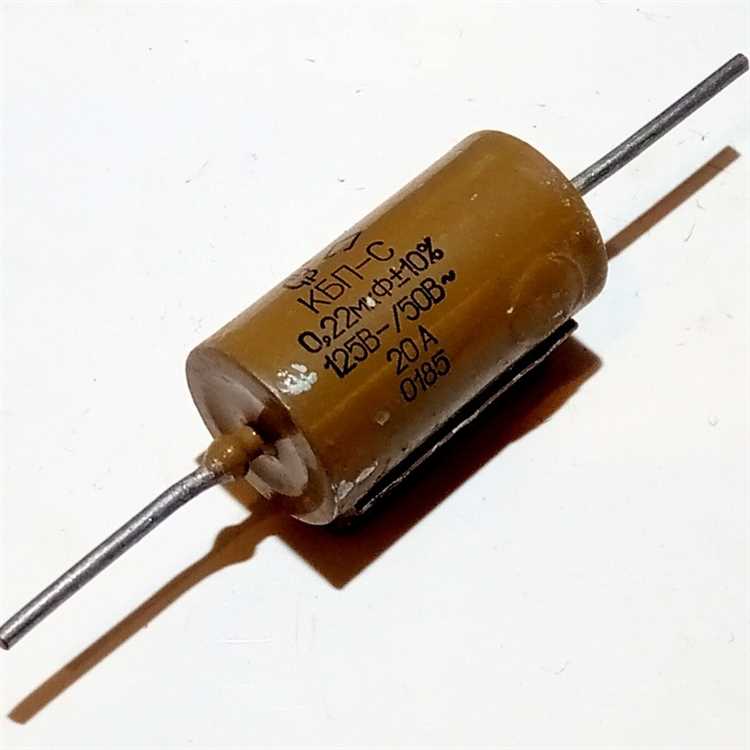

Где применяются конденсаторы с номиналом в фарадах и микрофарадах
Конденсаторы ёмкостью в фарады (F) и их доли – миллифарады (mF), микрофарады (µF) – используются в системах, где требуется накопление значительного заряда или сглаживание мощных импульсов. Суперконденсаторы на 1–5000 F применяются в электротранспорте для рекуперации энергии при торможении, обеспечивая мгновенную отдачу тока при разгоне. В источниках бесперебойного питания (ИБП) промышленного уровня конденсаторы на 100–3000 F компенсируют провалы напряжения, продлевая автономную работу оборудования до 30 секунд при полной нагрузке. Для стартерных систем грузовых автомобилей и дизельных генераторов используют конденсаторы на 50–200 F, снижающие нагрузку на аккумулятор при запуске двигателя в холодных условиях.
Микрофарадные конденсаторы (0,1–1000 µF) – основа электронных схем с высокой частотой переключения. В импульсных блоках питания (SMPS) конденсаторы на 10–470 µF с низким ESR (эквивалентным последовательным сопротивлением) фильтруют пульсации выпрямленного напряжения, обеспечивая стабильность ±1% при частотах 50–500 кГц. В аудиотехнике электролитические конденсаторы на 220–4700 µF с рабочим напряжением 25–63 В используются для развязки каскадов усилителей, устраняя фоновые шумы и искажения сигнала ниже 20 Гц. Для микроконтроллеров и цифровых устройств керамические конденсаторы на 0,1–10 µF с рабочим напряжением 6,3–25 В компенсируют броски тока при переключении логических элементов, предотвращая сбои в работе.
В медицинском оборудовании конденсаторы на 1–100 µF с допуском ±5% и низким током утечки (менее 0,01 мкА/мкФ) применяются в дефибрилляторах для формирования импульсов с энергией 200–360 Дж. В светодиодных драйверах конденсаторы на 10–100 µF с высокой термостабильностью (X7R, X5R) поддерживают постоянный ток через LED-матрицы, продлевая срок службы до 50 000 часов. Для радиочастотных приложений используют пленочные конденсаторы на 1–10 µF с рабочей частотой до 100 МГц, минимизируя потери сигнала в согласующих цепях передатчиков.
Конденсаторы на 0,01–1 µF критически важны в цепях синхронизации и защиты. В таймерах на базе микросхем NE555 керамические конденсаторы на 0,01–0,1 µF задают временные интервалы с точностью до 1%, а танталовые на 1–10 µF обеспечивают стабильность при температурных колебаниях от −40 до +125 °C. В цепях защиты от электростатического разряда (ESD) конденсаторы на 0,001–0,1 µF с напряжением пробоя 500–2000 В шунтируют высоковольтные импульсы, предохраняя чувствительные компоненты. Для высокоскоростных интерфейсов (USB 3.0, HDMI) используют конденсаторы на 0,01–0,1 µF с индуктивностью менее 0,5 нГн, исключая искажения сигнала на частотах выше 1 ГГц.
Почему в электронике чаще используют микрофарады, а не фарады
Фарад (Ф) – единица ёмкости, слишком крупная для большинства электронных схем. Конденсатор на 1 Ф при напряжении 1 В накапливает заряд в 1 кулон, что эквивалентно току 1 А в течение 1 секунды. В реальных устройствах такие значения не требуются: например, в фильтрах питания импульсных блоков используют конденсаторы от 10 до 1000 мкФ (0,00001–0,001 Ф), а в цепях связи – от 1 до 100 нФ. Даже суперконденсаторы, применяемые для накопления энергии, редко превышают 1–10 Ф, так как большие ёмкости ведут к росту габаритов, стоимости и времени заряда. Микрофарады (мкФ) обеспечивают оптимальный баланс между ёмкостью, размерами и частотными характеристиками: конденсаторы на 100 мкФ при 16 В занимают объём ~0,5 см³, тогда как аналогичный по ёмкости элемент на 1 Ф имел бы размеры бытовой батареи.
Выбор мкФ обусловлен также физическими ограничениями материалов. Диэлектрики с высокой диэлектрической проницаемостью (например, керамика X7R или электролиты на основе алюминия) позволяют достигать ёмкостей до тысяч мкФ при приемлемых размерах, но их удельная ёмкость резко падает с ростом номинала. Так, керамический конденсатор 1 мкФ на 50 В имеет корпус 0805 (2×1,25 мм), а 100 мкФ – уже 1210 (3,2×2,5 мм). Для фарадных значений потребовались бы многослойные структуры или жидкие электролиты, что увеличивает ESR (эквивалентное последовательное сопротивление) и снижает надёжность. В высокочастотных цепях (свыше 1 МГц) даже мкФ-конденсаторы часто заменяют нанофарадными (нФ) или пикофарадными (пФ), чтобы минимизировать паразитные индуктивности и потери.
Как выбрать правильный номинал конденсатора для схемы
При выборе емкости для таймеров или генераторов (например, на микросхеме 555) расчет ведется по формуле T = 1,1 × R × C, где T – период в секундах, R – сопротивление в омах, C – емкость в фарадах. Для получения периода 1 мс при R = 10 кОм потребуется C ≈ 91 нФ. В цепях коррекции коэффициента мощности (PFC) используют конденсаторы с емкостью, рассчитанной по формуле C = P × (tanφ₁ − tanφ₂) / (2π × f × U²), где P – активная мощность, φ₁ и φ₂ – углы сдвига фаз до и после коррекции, f – частота сети, U – напряжение.
Допуск емкости критичен в точных фильтрах и колебательных контурах. Для LC-контуров с резонансной частотой 10 МГц при индуктивности 1 мкГн требуется C = 253 пФ (формула Томсона: f = 1 / (2π√(LC))). Здесь подойдет конденсатор с допуском ±1% или ±2%, так как отклонение даже на 5% сместит резонанс на 250 кГц. В цепях общего назначения (блокировочные, развязывающие) допуск ±10% или ±20% не критичен.
Рабочее напряжение конденсатора должно превышать максимальное напряжение в схеме минимум на 20–30%. Например, для цепи с напряжением 12 В выбирают конденсатор на 16–25 В. В импульсных источниках питания с высокими di/dt (скоростью изменения тока) используют конденсаторы с низким ESR и высоким номинальным током пульсаций – например, полимерные алюминиевые на 100 мкФ/25 В с током до 3 А. Для схем с длительным сроком службы (более 10 лет) избегают электролитических конденсаторов из-за деградации электролита – лучше применять пленочные или танталовые с запасом по напряжению.

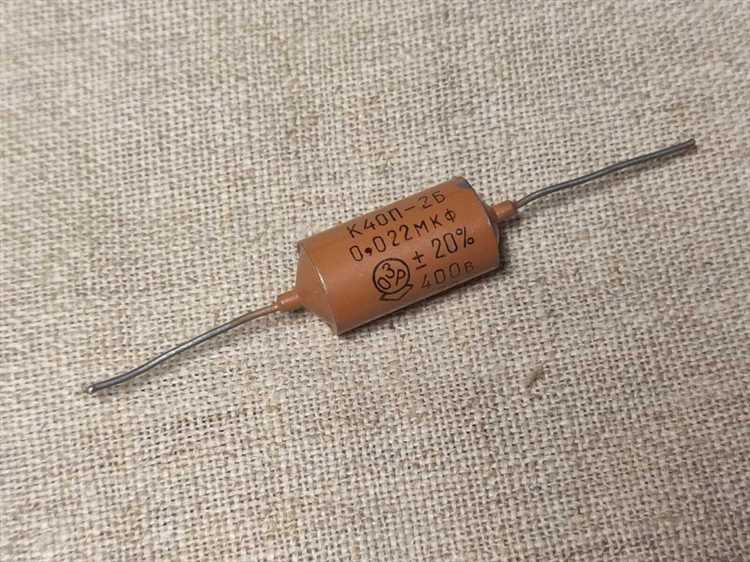

Типичные ошибки при расчёте ёмкости в фарадах и микрофарадах
Первая и самая распространённая ошибка – игнорирование разницы между фарадами (Ф) и микрофарадами (мкФ). Один фарад равен миллиону микрофарад (1 Ф = 10⁶ мкФ), но при переводе часто допускают ошибку, умножая или деля на 1000 вместо 1 000 000. Например, конденсатор на 470 мкФ ошибочно записывают как 0,47 Ф вместо 0,00047 Ф. Такие неточности приводят к неправильному подбору компонентов в цепях фильтрации или тайминга.
Вторая ошибка – неучёт допусков и реальных значений ёмкости. Номинал конденсатора на корпусе указывается с погрешностью (обычно ±5%, ±10% или ±20%), но при расчётах часто берут точное значение. Например, конденсатор 100 мкФ с допуском ±20% может иметь реальную ёмкость от 80 до 120 мкФ. В высокоточных схемах это критично: расчётное время заряда изменится на 20%, что нарушит работу устройства.
Третья ошибка связана с пренебрежением температурной зависимостью. Ёмкость керамических конденсаторов класса II (например, X7R) может меняться на 15–20% при изменении температуры от -55°C до +125°C. В импульсных источниках питания это приводит к сдвигу резонансной частоты фильтра, что вызывает пульсации напряжения. Всегда проверяйте datasheet на предмет температурного коэффициента (TCC) и вводите поправки при расчётах.
Четвёртая ошибка – неправильный учёт паразитных параметров. Реальный конденсатор обладает эквивалентным последовательным сопротивлением (ESR) и индуктивностью (ESL), которые влияют на работу на высоких частотах. Например, электролитический конденсатор 1000 мкФ с ESR 0,1 Ом на частоте 100 кГц ведёт себя как резистор, а не как идеальная ёмкость. В схемах с ШИМ или высокочастотными сигналами это приводит к перегреву и потере эффективности.
Пятая ошибка – смешение номинального и рабочего напряжения. Конденсатор на 100 мкФ/50 В не всегда подходит для цепи с напряжением 48 В. При пиковых скачках или пульсациях напряжение может превышать номинал, что сокращает срок службы компонента. Для надёжной работы выбирайте конденсаторы с запасом по напряжению не менее 20–30%.
Шестая ошибка – неверное округление при переводе единиц. Например, 0,00047 Ф часто округляют до 0,0005 Ф, что даёт погрешность в 6,4%. В цепях с точной временной задержкой (например, RC-генераторы) это приводит к сбоям синхронизации. Используйте калькуляторы с поддержкой экспоненциальной записи или проверяйте расчёты вручную, избегая округлений до последнего этапа.
Как проверить реальную ёмкость конденсатора мультиметром
Процесс измерения зависит от типа конденсатора:
- Электролитические: соблюдайте полярность – красный щуп к аноду (+), чёрный к катоду (–). Для конденсаторов свыше 1000 мкФ используйте диапазон 2000 мкФ или выше. Из-за утечек тока реальная ёмкость может быть на 10–30% ниже номинала, особенно у старых или перегретых элементов.
Если мультиметр не поддерживает измерение ёмкости, используйте косвенный метод через время зарядки. Подключите конденсатор последовательно с резистором 1–10 кОм к источнику постоянного напряжения (5–12 В). Замерьте время, за которое напряжение на конденсаторе достигнет 63,2% от напряжения источника (постоянная времени τ = R·C). Например, при R = 10 кОм и τ = 0,1 с ёмкость составит 10 мкФ. Для точности повторите измерения 3 раза и усредните результат.
Типичные ошибки при проверке:
- Неполная разрядка конденсатора перед измерением – остаточный заряд искажает показания. Всегда разряжайте элемент, даже если он новый.
- Использование неправильного диапазона – прибор может показывать неверные значения или «OL». Начинайте с максимального диапазона и уменьшайте его.
- Игнорирование температуры – ёмкость электролитических конденсаторов снижается на 10–20% при нагреве до 85°C. Проводите измерения при комнатной температуре (20–25°C).
Примеры расчётов ёмкости для фильтров и таймеров
В RC-фильтрах нижних частот частота среза определяется по формуле fc = 1/(2πRC). Для подавления помех на частоте 50 Гц при сопротивлении резистора 10 кОм требуется конденсатор ёмкостью 318 мкФ. На практике выбирают ближайшее стандартное значение – 330 мкФ. При уменьшении сопротивления до 1 кОм ёмкость снижается до 3,18 мкФ, что соответствует 3,3 мкФ из ряда E6.
В таймерах на основе микросхемы NE555 длительность импульса рассчитывается как T = 1,1RC. Для формирования задержки 10 секунд при R = 1 МОм требуется конденсатор 9,09 мкФ. Стандартный номинал – 10 мкФ. Если заменить резистор на 470 кОм, ёмкость увеличится до 19,15 мкФ, что округляется до 22 мкФ. При работе с малыми задержками (менее 100 мс) используют конденсаторы 0,1–1 мкФ с резисторами 1–10 кОм.
В LC-фильтрах для сглаживания пульсаций выпрямленного напряжения ёмкость выбирается исходя из допустимого уровня пульсаций. Для двухполупериодного выпрямителя с током нагрузки 1 А и частотой сети 50 Гц при допустимых пульсациях 1 В требуется конденсатор не менее 10 000 мкФ. На практике применяют 15 000–22 000 мкФ для запаса по току и снижения нагрева. При повышении частоты до 400 Гц (авиационные системы) ёмкость уменьшается пропорционально – до 1250 мкФ.
В активных фильтрах на операционных усилителях ёмкость влияет на добротность и частоту среза. Для фильтра Баттерворта второго порядка с частотой среза 1 кГц и резисторами 10 кОм расчётная ёмкость составляет 15,9 нФ. Используют два конденсатора по 15 нФ или один 16 нФ. При изменении частоты до 10 кГц ёмкость снижается до 1,59 нФ, что соответствует 1,5 нФ из ряда E12. Для точной настройки применяют подстроечные конденсаторы с диапазоном ±10%.
В схемах задержки включения реле на транзисторе ёмкость определяет время срабатывания. При базе транзистора, подключённой через резистор 47 кОм к конденсатору 100 мкФ, время задержки составит ~5 секунд. Для увеличения задержки до 30 секунд при том же резисторе требуется конденсатор 600 мкФ. Важно учитывать ток утечки конденсатора: электролитические с током утечки >1 мкА на 100 мкФ могут давать погрешность до 20% при длительных задержках.
В импульсных источниках питания ёмкость выходного фильтра зависит от тока нагрузки и допустимого уровня пульсаций. Для тока 5 А и пульсаций 50 мВ на частоте 100 кГц требуется конденсатор 100 мкФ с низким ESR. На практике используют несколько параллельных конденсаторов: два по 47 мкФ или три по 33 мкФ для снижения эквивалентного последовательного сопротивления. При частоте 500 кГц ёмкость уменьшается до 20 мкФ, но требования к ESR ужесточаются – не более 0,05 Ом.
