Печатные платы с SMD-компонентами требуют точной идентификации элементов для ремонта, реверс-инжиниринга или замены. Маркировка на корпусах часто минимальна или отсутствует, а размеры деталей начинаются от 0402 (1×0,5 мм). Основные типы компонентов: резисторы, конденсаторы, диоды, транзисторы, индуктивности и микросхемы. Каждый из них имеет характерные признаки, которые можно выявить визуально или с помощью измерительных приборов.
Резисторы в SMD-исполнении маркируются числовыми или буквенно-цифровыми кодами. Например, 473 означает 47 кОм (47 × 10³), а R005 – 0,005 Ом. Корпуса часто черные или коричневые, с металлизированными торцами. Конденсаторы керамические не имеют маркировки или обозначаются трехзначным кодом (например, 104 – 100 нФ), а танталовые – цветными полосами и буквой (A–E для напряжения). Диоды и транзисторы идентифицируются по форме корпуса: SOD-123, SOT-23, SC-70. На них наносят коды типа 1N (диоды) или 2N, BC (транзисторы).
Дополнительные инструменты: USB-микроскоп с увеличением 20–200× для чтения мелких надписей, лупа с подсветкой, пинцет с антистатическим покрытием. При работе с платами отключайте питание и разряжайте конденсаторы. Для поиска datasheet используйте онлайн-базы: Octopart, LCSC, Digi-Key. Вводите полный код с корпуса или часть маркировки с учетом производителя (например, TI для Texas Instruments).
Какие инструменты понадобятся для идентификации SMD элементов
Для точной идентификации SMD-компонентов на плате необходим мультиметр с функцией проверки диодов и измерения сопротивления. Модели с автоматическим выбором диапазона (например, Fluke 17B или UNI-T UT61E) упрощают работу, исключая ошибки при ручной настройке. При проверке резисторов и конденсаторов важна точность: погрешность не должна превышать 0,5% для номиналов ниже 1 кОм. Для полупроводниковых элементов (диодов, транзисторов) используйте режим прозвонки с пороговым напряжением не выше 2 В, чтобы избежать ложных срабатываний.
Цифровой микроскоп с увеличением от 10x до 200x – ключевой инструмент для визуального анализа маркировки. Модели с подсветкой LED (например, Andonstar AD407 или Dino-Lite AM4113T) позволяют рассмотреть даже минимальные обозначения на корпусах 0201 или 01005. Для работы с мелкими компонентами выбирайте микроскопы с регулируемой фокусировкой и возможностью подключения к ПК для сохранения снимков. Избегайте устройств с фиксированным фокусом – они не дают четкости при работе с платами высокой плотности.
Паяльная станция с терморегулятором и тонким жалом (0,2–0,5 мм) понадобится для временного демонтажа компонентов при необходимости проверки их параметров вне платы. Модели с керамическим нагревателем (например, Hakko FX-888D) обеспечивают стабильную температуру и быстрый нагрев, что критично для работы с чувствительными SMD-элементами. Для пайки используйте припой диаметром 0,3–0,5 мм и флюс без остатков (например, NC-559), чтобы избежать коррозии контактов после проверки.
Программное обеспечение для распознавания маркировки, такое как «SMD Codebook» или «Resistor Color Code Calculator», ускоряет идентификацию компонентов по нанесенным обозначениям. Для микросхем используйте базы данных вроде «IC Master» или «Octopart», где можно найти datasheet по части номера или логотипу производителя. При работе с неизвестными элементами сохраняйте фотографии с разных ракурсов – это поможет в дальнейшем анализе.
Антистатический браслет с заземлением (например, 3M 2220) обязателен при работе с чувствительными к статическому электричеству компонентами, такими как MOSFET или микросхемы памяти. Подключайте браслет к заземленной точке платы или специальному разъему на рабочем столе. Для дополнительной защиты используйте антистатический коврик (например, Desco 17000) и инструменты с изолированными ручками.
Лупа с подсветкой и увеличением 5x–10x (например, Carson LedMag) пригодится для быстрого осмотра платы перед детальным анализом под микроскопом. Выбирайте модели с регулируемой яркостью и гибкой шейкой для удобного позиционирования. Для работы в условиях ограниченного пространства используйте налобные лупы (например, Donegan DA-5) – они освобождают руки для манипуляций с платой.
Как читать маркировку резисторов и конденсаторов в SMD корпусах
Маркировка SMD-резисторов чаще всего наносится в виде трёх- или четырёхзначных цифр. Первые две (или три) цифры обозначают номинал, последняя – множитель (количество нулей). Например, код 473 расшифровывается как 47 × 10³ = 47 кОм. Для резисторов с допуском 1% используется четырёхзначный код: 1002 – 100 × 10² = 10 кОм. Исключение – резисторы с номиналом менее 10 Ом, где буква R заменяет десятичную точку: 4R7 = 4,7 Ом. В корпусах 0402 и мельче маркировка часто отсутствует, и номинал определяется только по схеме или измерением.
Маркировка SMD-конденсаторов зависит от типа и размера. Керамические конденсаторы в корпусах 0603 и крупнее маркируются трёхзначным кодом: первые две цифры – номинал в пикофарадах, третья – множитель. Например, 104 = 10 × 10⁴ пФ = 100 нФ. Для значений менее 10 пФ используется буква n или p: 4n7 = 4,7 нФ. Танталовые конденсаторы маркируются буквенно-цифровым кодом, где первая буква указывает на напряжение (A=10 В, B=16 В, C=25 В), а цифры – ёмкость в микрофарадах. Например, C336 – 33 мкФ × 25 В. Полимерные конденсаторы часто содержат полное значение ёмкости и напряжения: 22µF/6.3V. При отсутствии маркировки используйте мультиметр с функцией измерения ёмкости или LCR-метр.
Где искать техническую документацию по неизвестным SMD компонентам
Для поиска документации по микросхемам с нестандартной маркировкой (например, «A123» вместо полного наименования) проверьте ресурсы производителей: Texas Instruments (раздел «Product Information»), STMicroelectronics («Product Tree»), Analog Devices («Parametric Search»). Многие компании предоставляют инструменты поиска по части кода или корпусу. Если компонент относится к малоизвестному бренду (например, «APM» от Diodes Incorporated), ищите его через Octopart – агрегатор, который собирает datasheet от дистрибьюторов (Mouser, Digi-Key, LCSC). Для китайских компонентов (маркировка типа «XY1234») попробуйте LCSC или форумы EEVblog, где пользователи делятся расшифровками.
Как отличить диоды, транзисторы и микросхемы по внешнему виду

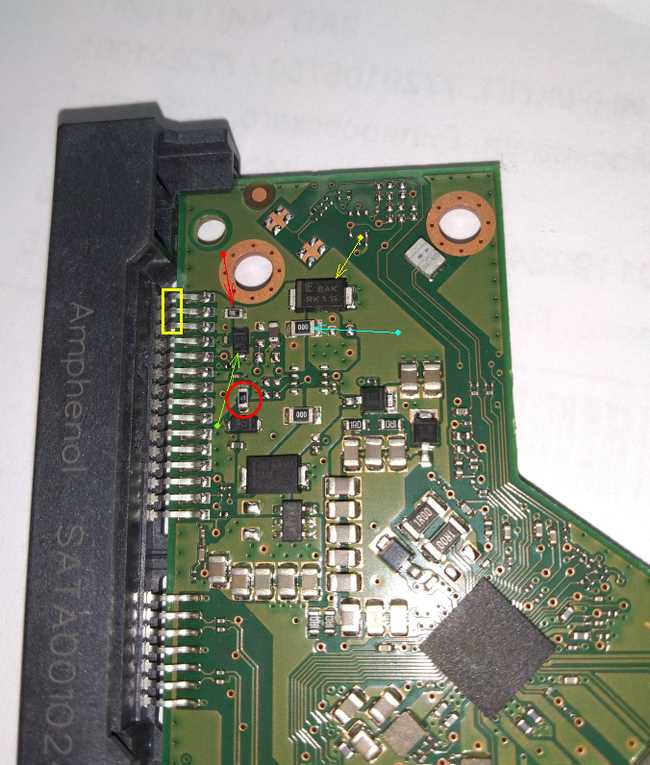

Какие онлайн-ресурсы помогают расшифровать коды SMD деталей
Первым инструментом для идентификации SMD-компонентов остаётся SMD Codebook (smddatabase.org). База содержит более 50 000 записей с кодами, маркировками производителей и техническими параметрами. Поиск работает по полному или частичному коду, поддерживает фильтрацию по типу компонента (резисторы, конденсаторы, транзисторы, диоды). Особенность – интеграция с даташитами от Digi-Key и Mouser, что ускоряет доступ к документации.
Для работы с редкими или устаревшими компонентами подойдёт Electronic Compendium (electronicproducts.com). Ресурс агрегирует данные из каталогов Panasonic, Vishay, KEMET и других производителей. В разделе SMD Marking Codes собраны не только стандартные обозначения, но и фирменные маркировки, например, коды 2A для транзисторов ON Semiconductor или C5 для конденсаторов Murata. Есть возможность сортировки по дате выпуска, что полезно при ремонте старых плат.
Если код состоит из 1–3 символов, эффективнее использовать ChipFind (chipfind.ru). База ориентирована на российских пользователей и включает компоненты, распространённые в бытовой технике (например, маркировки 103 для резисторов 10 кОм или A7 для диодов 1N4148). Преимущество – поддержка кириллических запросов и прямые ссылки на аналоги от отечественных производителей, таких как ПАО «Микрон» или НПО «Физика».
Для комплексного анализа платы пригодится Octopart (octopart.com). Помимо расшифровки кодов, сервис предлагает:
- Сравнение цен у дистрибьюторов (LCSC, Farnell, TME).
- Автоматическое определение корпуса (например,
SOT-23или0805). - Интеграцию с KiCad и Altium для экспорта BOM.
Работает с кодами типа M7 (диод 1N4007) или 2N7000 (MOSFET-транзистор).
При отсутствии точного совпадения в базах попробуйте AllDatasheet (alldatasheet.com). Ресурс специализируется на даташитах и позволяет искать компоненты по части кода или визуальным признакам (цвет, форма корпуса). Например, код 33 на корпусе SOD-123 может соответствовать стабилитрону BZX84C33. Есть раздел с пользовательскими запросами, где инженеры делятся нестандартными маркировками.
Для мобильного доступа удобно приложение SMD Resistor Code Calculator (Android/iOS) с офлайн-базой. Поддерживает расшифровку резисторов по цветовым полоскам и числовым кодам (например, 472 = 4.7 кОм). В платной версии добавляются коды конденсаторов и индуктивностей. Альтернатива – Telegram-бот @SMDHelperBot, который распознаёт фото маркировок и выдаёт возможные варианты с вероятностью совпадения.

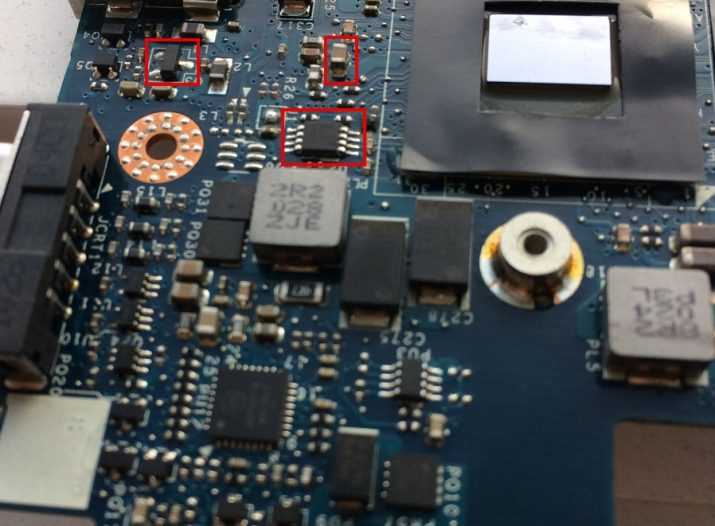

Как использовать мультиметр для проверки работоспособности SMD компонентов
Перед началом проверки установите мультиметр в режим измерения сопротивления (Ω) с минимальным пределом, например, 200 Ом. Для большинства резисторов SMD номинал указан в маркировке (например, «472» означает 4,7 кОм). Приложите щупы к контактным площадкам компонента, соблюдая полярность, если это критично. Если показания близки к номиналу (±5–10%), резистор исправен. При обрыве мультиметр покажет «1» или «OL», при коротком замыкании – значение, близкое к нулю.
Для проверки диодов переключите мультиметр в режим проверки диодов (символ диода или звуковой сигнал). Коснитесь анода красным щупом, катода – черным. Исправный диод покажет падение напряжения 0,2–0,7 В (для кремниевых) или 0,15–0,3 В (для германиевых). При обратном подключении мультиметр должен показывать «OL». Если в обоих направлениях – короткое замыкание или обрыв, диод неисправен. Учтите, что у светодиодов падение напряжения выше (1,8–3,3 В), и для их проверки может потребоваться напряжение выше 2 В.
Транзисторы SMD проверяются по аналогии с дискретными. Для биполярных (NPN/PNP) установите мультиметр в режим проверки диодов. Найдите базу: при подключении красного щупа к базе черный щуп должен показывать падение напряжения на обоих переходах (база-эмиттер и база-коллектор). Для NPN переходы открываются при прямом включении, для PNP – при обратном. Если переходы не открываются или показывают короткое замыкание, транзистор неисправен. Полевые транзисторы (MOSFET) проверяются сложнее: измерьте сопротивление между стоком и истоком – в закрытом состоянии оно должно быть высоким (МОм), в открытом – низким (Ом).
Катушки индуктивности и дроссели проверяются в режиме измерения сопротивления. Исправная катушка покажет низкое сопротивление (единицы или десятки Ом), близкое к расчетному. Если мультиметр показывает «OL» – обрыв, если «0» – короткое замыкание между витками. Для проверки на межвитковое замыкание используйте LCR-метр или осциллограф, так как мультиметр не выявит частичные повреждения. Учтите, что некоторые дроссели имеют ферритовые сердечники, которые могут влиять на показания.
Типичные ошибки при определении SMD элементов и как их избежать
Четвёртая ошибка – пренебрежение тепловыми эффектами при проверке. Многие SMD-компоненты, особенно MOSFET и стабилизаторы напряжения, чувствительны к перегреву. При пайке горячим воздухом или паяльником свыше 300°C возможна деградация кристалла или изменение параметров. Для проверки используйте термофен с регулировкой температуры (250–280°C) и предварительно закрепите плату в держателе. Избегайте длительного нагрева одного участка – это может привести к отслоению дорожек или повреждению соседних компонентов.
Пятая ошибка – неверное определение номинала по цвету корпуса. Например, резисторы с кодом «0» (0 Ом) часто путают с перемычками, а конденсаторы в корпусах одного цвета могут иметь разную ёмкость. Не полагайтесь на визуальные признаки: у резисторов 0 Ом обычно чёрный корпус с белой полосой, но это не универсальное правило. Всегда сверяйтесь с документацией или измеряйте прибором. Для конденсаторов учитывайте, что цвет корпуса зависит от производителя и типа диэлектрика (X7R, NP0), а не от ёмкости.
Шестая ошибка – работа без увеличительных приборов. При попытке разглядеть маркировку невооружённым глазом легко перепутать символы «6» и «8», «1» и «7», особенно на корпусах 0201 или 01005. Используйте микроскоп с увеличением 10–30x или цифровой USB-микроскоп с подсветкой. Для документирования делайте снимки с высоким разрешением и сравнивайте их с эталонными изображениями из баз данных (например, S-Manuals или Datasheet Archive). Это снизит риск ошибок при повторной установке компонентов.
Как фотографировать SMD компоненты для точной идентификации
Расположите плату горизонтально на антистатическом коврике, зафиксировав её зажимами или двусторонним скотчем. Камеру закрепите на штативе перпендикулярно поверхности платы, расстояние до объекта – 10–15 см для корпусов 0603 и крупнее, 5–7 см для 0402 и 0201. Сфокусируйтесь вручную на маркировке компонента, используя режим Live View с 10-кратным увеличением. Сделайте серию из 3–5 снимков с разной экспозицией (±0,3 EV), чтобы гарантировать читаемость надписей при разной яркости.
