Вихревые заслонки что это такое

Вихревые заслонки – это устройства, использующие эффект закрученного потока для регулирования расхода газа или жидкости. Их конструкция основана на создании тангенциального входа среды, что формирует устойчивый вихрь внутри корпуса. При скорости потока свыше 5–10 м/с вихревое движение стабилизируется, обеспечивая минимальные потери давления – до 3–5% от перепада на заслонке. Это делает их эффективными в системах с высокими требованиями к энергосбережению.

Ключевой элемент вихревой заслонки – профилированный диск с лопатками, расположенными под углом 15–45° к оси потока. При частичном открытии заслонки (20–80%) вихрь сохраняет ламинарность, снижая турбулентность и шум на 10–15 дБ по сравнению с традиционными дроссельными устройствами. Для коррозионно-активных сред применяют нержавеющие стали AISI 316 или титановые сплавы, выдерживающие температуры до 400°C и давление до 16 бар.

В промышленности вихревые заслонки используют в системах вентиляции, газоснабжения и химических производствах. Например, в аспирационных установках они позволяют снизить энергопотребление на 20–30% за счет оптимизации аэродинамического сопротивления. В нефтегазовой отрасли их устанавливают на трубопроводах диаметром 50–600 мм для точного дозирования потоков с вязкостью до 500 сСт. При монтаже рекомендуется выдерживать прямолинейные участки трубопровода не менее 3D до и 5D после заслонки для стабилизации потока.

Для выбора вихревой заслонки критически важны параметры: расходная характеристика (линейная или равнопроцентная), материал уплотнений (EPDM, Viton, PTFE) и класс герметичности (A, B или C по ГОСТ 9544). В системах с абразивными частицами используют заслонки с керамическими покрытиями или твердосплавными наплавками на лопатках. Регулярное техническое обслуживание включает проверку износа уплотнений и балансировку диска каждые 6–12 месяцев в зависимости от условий эксплуатации.

Вихревые заслонки: принцип работы и применение

Вихревые заслонки регулируют поток газа или жидкости за счет создания управляемого вихревого движения. Основной элемент конструкции – подвижная лопасть, установленная под углом к оси потока. При повороте лопасти на 30–60° формируется закрученный поток, снижающий турбулентность и стабилизирующий давление. Эффект достигается за счет центробежных сил, которые перераспределяют скорость среды по сечению канала, уменьшая гидравлические потери на 15–25% по сравнению с традиционными дроссельными заслонками.

Рабочий диапазон углов поворота лопасти зависит от среды: для воздуха оптимальны 45–55°, для вязких жидкостей – 30–40°. Материал заслонки выбирают с учетом агрессивности среды: нержавеющая сталь AISI 316 для химически активных сред, алюминиевые сплавы для воздуховодов с температурой до 200°C. В системах с высоким давлением (свыше 10 бар) применяют заслонки с усиленными подшипниками и уплотнениями из фторопласта или графита.

В системах вентиляции вихревые заслонки используют для точного распределения воздушных потоков в чистых помещениях и лабораториях. Их преимущество – возможность плавной регулировки расхода без резких скачков давления, что критично для поддержания ламинарного потока. В климатических установках заслонки с электроприводом (например, Belimo NM24-SR) обеспечивают точность позиционирования ±1°, что позволяет снизить энергопотребление на 8–12% за счет оптимизации работы вентиляторов.

В промышленных трубопроводах вихревые заслонки решают проблему кавитации при перекачке жидкостей с высоким содержанием газов. Закрученный поток создает зону пониженного давления у стенок, предотвращая образование пузырьков. Для нефтепродуктов с вязкостью до 500 сСт рекомендуются заслонки с обрезиненными кромками лопастей, снижающие износ на 30–40% по сравнению с металлическими аналогами.

В системах пневмотранспорта вихревые заслонки применяют для разделения потоков сыпучих материалов. При угле поворота 60° формируется спиральный поток, который эффективно отделяет частицы размером от 50 мкм. Для абразивных материалов (песок, цемент) используют заслонки с керамическим покрытием рабочей поверхности, увеличивающим срок службы в 2–3 раза.

Монтаж вихревых заслонок требует соблюдения прямых участков трубопровода: не менее 5D до заслонки и 3D после, где D – диаметр трубы. При установке в системах с пульсирующим потоком (например, компрессорные станции) рекомендуется использовать демпферы или гибкие вставки для гашения вибраций. Для диаметров свыше 500 мм применяют заслонки с разгрузочными отверстиями в лопасти, снижающими крутящий момент на приводе на 20–25%.

Обслуживание включает периодическую проверку герметичности уплотнений и смазку подшипников. Для заслонок в агрессивных средах интервал технического обслуживания сокращают до 6 месяцев. При эксплуатации в условиях низких температур (ниже −20°C) используют морозостойкие смазки на основе силикона или перфторполиэфиров, предотвращающие замерзание механизма. В системах с высокой запыленностью (например, цементные заводы) устанавливают дополнительные фильтры перед заслонкой для защиты уплотнений от абразивных частиц.

Как устроены вихревые заслонки и из каких элементов состоят

Вихревые заслонки представляют собой аэродинамические устройства, формирующие управляемый вихревой поток для регулирования расхода газа или жидкости. Основной элемент – корпус с профилированным каналом, где создается закрутка потока. Внутри канала располагается лопастной завихритель, выполненный из жаропрочных сплавов (например, никелевых или титановых) при рабочих температурах свыше 600°C. Лопасти завихрителя имеют угол атаки от 15° до 45°, что определяет интенсивность вихреобразования и гидравлическое сопротивление системы.

Ключевой компонент – осевой или радиальный подшипниковый узел, обеспечивающий вращение заслонки с минимальным трением. В высоконагруженных системах применяют керамические подшипники (например, из нитрида кремния) с ресурсом до 50 000 часов. Для герметизации используют графитовые или металлические уплотнения, выдерживающие давление до 10 МПа. В конструкциях с переменным углом закрутки предусмотрен привод – электрический (шаговый двигатель с точностью позиционирования ±0,5°) или пневматический (с рабочим давлением 0,4–0,6 МПа).

Датчики обратной связи – обязательный элемент для систем автоматического регулирования. Термопары типа K или N измеряют температуру потока с погрешностью ±1,5°C, а датчики давления (например, тензорезистивные) фиксируют перепад до 0,1 кПа. В агрессивных средах применяют защитные покрытия: оксид алюминия (Al₂O₃) толщиной 50–100 мкм или карбид вольфрама (WC) для абразивостойкости. Корпус изготавливают из нержавеющей стали AISI 316L или сплавов Hastelloy C-276 при работе с кислотами.

Для снижения шума и вибраций в заслонках используют демпфирующие элементы – резиновые вставки или металлические пружины с жесткостью 10–50 Н/мм. В системах с высокой скоростью потока (свыше 100 м/с) устанавливают антиэрозионные накладки из стеллита или керамики на основе оксида циркония. При монтаже критически важно соблюдать соосность заслонки с трубопроводом – допустимое отклонение не более 0,5 мм на метр длины, иначе возрастает гидравлическое сопротивление на 15–20%.

В конструкциях с регулируемым сечением применяют подвижные кольцевые вставки, перемещаемые сервоприводом. Материал вставок – композиты на основе углеродного волокна или металлокерамика с коэффициентом теплового расширения не более 5·10⁻⁶ К⁻¹. Для защиты от коррозии в средах с высоким содержанием сероводорода используют покрытия из тантала или ниобия толщиной 20–30 мкм. В системах с переменным расходом заслонки оснащают байпасными каналами, снижающими перепад давления на 30–40% при частичном открытии.

Электронный блок управления интегрируется с заслонкой через CAN-интерфейс или аналоговые сигналы 4–20 мА. Алгоритмы управления учитывают динамические характеристики потока: время реакции заслонки на изменение расхода составляет 0,1–0,3 с при использовании шагового привода. Для диагностики состояния применяют вибродатчики с частотным диапазоном 10–1000 Гц и порогом срабатывания 2,5 м/с². В критических приложениях (например, авиационные двигатели) дублируют приводы и датчики для резервирования.

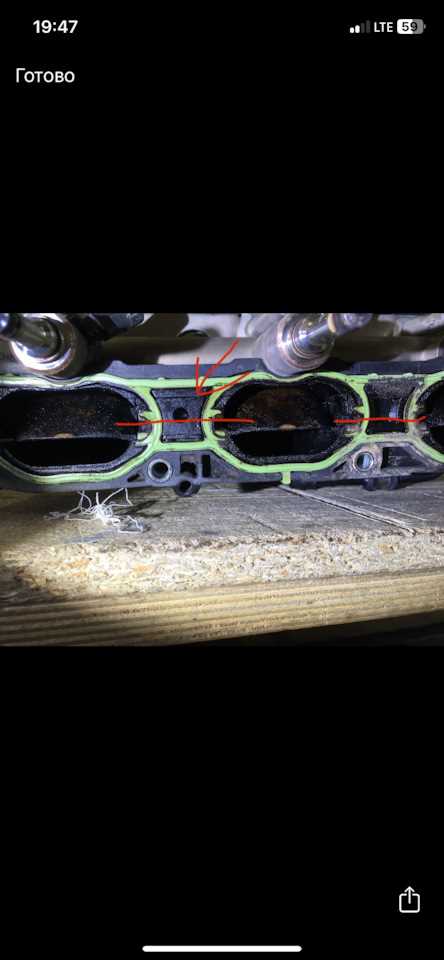

Физические процессы, лежащие в основе создания вихревого потока

Вихревые заслонки формируют закрученный поток за счёт взаимодействия трёх ключевых эффектов: градиента давления, вязкого трения и Кориолисова ускорения. При обтекании лопаток заслонки поток разделяется на слои с разной скоростью, что создаёт поперечный градиент давления. Согласно уравнению Бернулли, в зонах сужения канала скорость увеличивается, а статическое давление падает, что приводит к возникновению поперечных сил, закручивающих поток. Для достижения максимальной интенсивности вихря угол атаки лопаток должен составлять 15–30° – при меньших углах эффект ослабевает, при больших возрастают потери на трение.

Вязкость среды играет критическую роль в стабилизации вихря. В турбулентном режиме (Re > 4000) молекулярное трение между слоями потока генерирует касательные напряжения, которые поддерживают вращательное движение. Однако при Re < 2300 ламинарный поток теряет устойчивость, и вихрь быстро диссипирует. Для жидкостей с динамической вязкостью выше 0,01 Па·с (например, масла) рекомендуется увеличивать число лопаток до 8–12, чтобы компенсировать демпфирующий эффект вязкости. В газах (ν ≈ 1,5·10⁻⁵ м²/с) оптимальное число лопаток – 4–6.

• Кориолисово ускорение возникает при движении частиц в радиальном направлении внутри вращающегося потока. Оно описывается формулой a_c = 2ω×v_r, где ω – угловая скорость вихря, v_r – радиальная скорость частицы. Этот эффект усиливает закрутку на периферии потока и ослабляет её в центре, формируя характерный профиль скорости с максимумом на расстоянии 0,7–0,8 радиуса канала.
• Для расчёта интенсивности вихря используют безразмерный параметр циркуляция Γ = ∮v·dl, где интеграл берётся по замкнутому контуру. В инженерных приложениях Γ нормируют на площадь сечения канала: Γ* = Γ/(πD²/4). При Γ* > 0,5 поток считается сильно закрученным, что необходимо для эффективного смешения или сепарации частиц.
• Потери энергии на создание вихря оценивают через коэффициент гидравлического сопротивления ζ, который для вихревых заслонок составляет 1,2–2,5 (в зависимости от угла лопаток). Для минимизации ζ рекомендуется профилировать лопатки по закону r(θ) = r₀ + kθ, где k – константа, θ – угол поворота, что снижает отрыв потока на кромках.

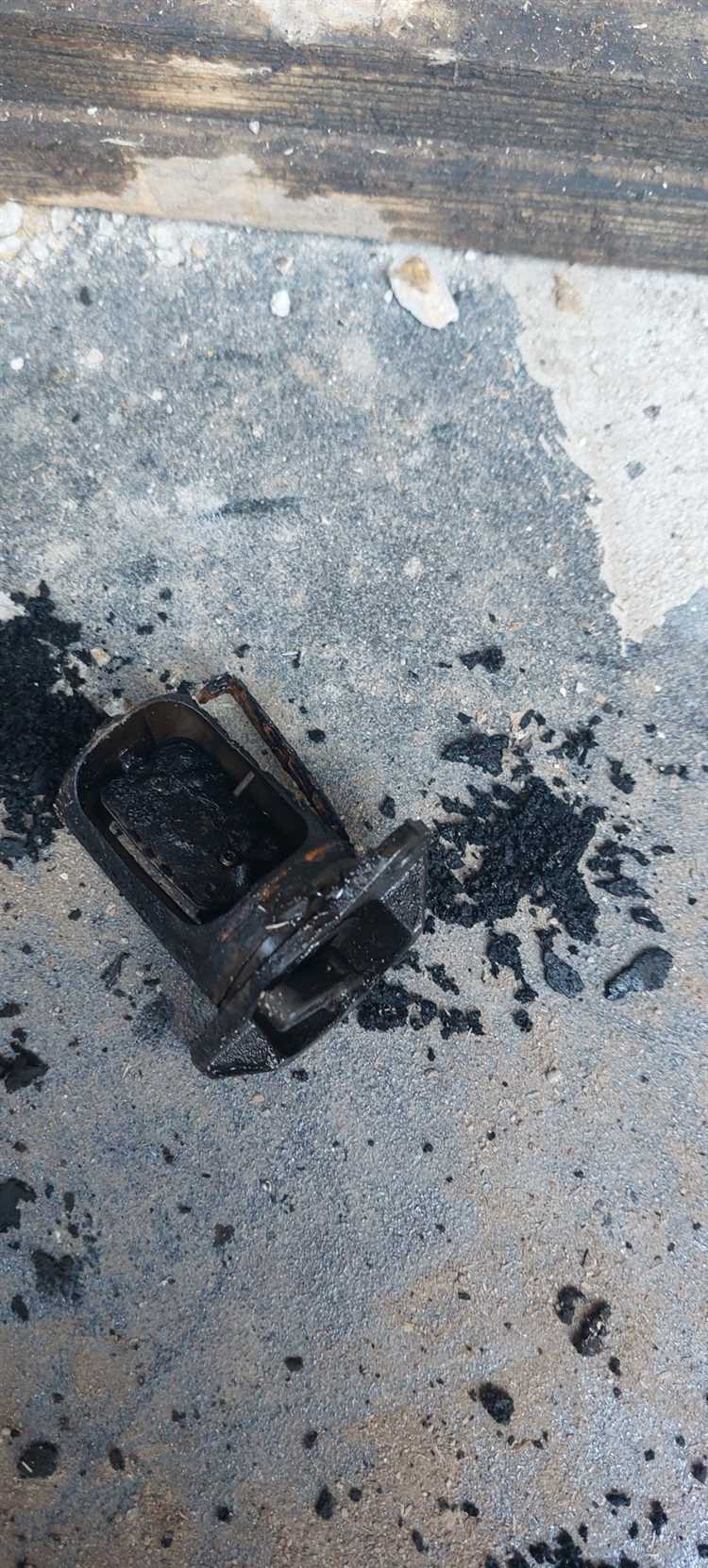

Сравнение вихревых заслонок с традиционными дроссельными механизмами

Вихревые заслонки и традиционные дроссельные механизмы решают одну задачу – регулирование расхода рабочей среды, но принципиально отличаются по эффективности и области применения. Дроссельные заслонки, работающие на принципе изменения проходного сечения, создают локальное сопротивление потоку, что приводит к потерям давления до 15–20% при частичном открытии. Вихревые заслонки, напротив, формируют управляемый вихревой поток, снижая гидравлические потери до 5–8% за счёт оптимизации аэродинамики. Это делает их предпочтительными в системах с высокими требованиями к энергоэффективности, например, в турбокомпрессорах или системах вентиляции с переменным расходом.

Точность регулирования – ключевое преимущество вихревых заслонок. Традиционные дроссельные механизмы демонстрируют нелинейную зависимость расхода от угла поворота заслонки, особенно в диапазоне 20–70% открытия, что требует сложных алгоритмов управления. Вихревые заслонки обеспечивают линейную характеристику в рабочем диапазоне за счёт стабилизации потока вихревым эффектом. Например, в системах подачи топлива авиационных двигателей отклонение расхода не превышает ±2% при изменении угла на 1°, тогда как у дроссельных заслонок этот показатель достигает ±10%.

Надёжность и ресурс работы зависят от конструктивных особенностей. Дроссельные заслонки подвержены износу уплотнений и подшипников из-за постоянного контакта с потоком, особенно при наличии абразивных частиц. Средний срок службы таких механизмов в промышленных условиях – 3–5 лет. Вихревые заслонки, не имеющие подвижных частей в зоне высоких скоростей потока, служат в 1,5–2 раза дольше. Однако их применение ограничено средами с низкой вязкостью (до 50 сСт), тогда как дроссельные заслонки работают с жидкостями вязкостью до 500 сСт.

Экономическая целесообразность определяется условиями эксплуатации. Стоимость вихревых заслонок на 30–40% выше из-за сложности изготовления профилированных лопаток и необходимости точной балансировки. Однако в системах с непрерывной работой (например, в химических реакторах или энергетических установках) окупаемость достигается за 1,5–2 года за счёт снижения энергопотребления на 10–12%. Для периодических процессов или систем с низким расходом традиционные дроссельные механизмы остаются более выгодными.

Выбор между вихревыми и дроссельными заслонками зависит от приоритетов: если критична точность и энергоэффективность – предпочтительны вихревые; если важны стоимость и универсальность – дроссельные. В гибридных системах, например, в системах кондиционирования с переменным расходом, комбинация обоих типов позволяет достичь оптимального баланса. Для высокотемпературных сред (свыше 400°C) вихревые заслонки требуют применения жаропрочных сплавов, что увеличивает стоимость на 20–25%, тогда как дроссельные механизмы сохраняют работоспособность при стандартных материалах.

Типовые схемы установки вихревых заслонок в системах вентиляции

В системах приточной вентиляции вихревые заслонки монтируются непосредственно за воздухозаборной решеткой или в начале воздуховода, где требуется регулирование расхода и создание закрученного потока. Оптимальное расстояние от заслонки до первого поворота воздуховода – не менее 3–5 диаметров канала, чтобы избежать турбулентных искажений. При установке в системах с переменным расходом (VAV) заслонку размещают перед ответвлениями, обеспечивая равномерное распределение воздуха по зонам.

Для вытяжных систем вихревые заслонки применяются в местах сброса воздуха в атмосферу или перед вентиляторами, где необходимо снизить аэродинамическое сопротивление. В промышленных вытяжках с высокой запыленностью заслонку устанавливают после фильтров грубой очистки, но перед циклонами или скрубберами, чтобы предотвратить налипание частиц на лопасти. Угол наклона заслонки относительно оси воздуховода не должен превышать 15°, иначе эффективность закрутки падает на 20–30%.

В системах дымоудаления вихревые заслонки интегрируются в вертикальные шахты на расстоянии 1–1,5 м от огнезадерживающих клапанов. Их задача – стабилизировать поток при эвакуации дыма, предотвращая образование застойных зон. В многоэтажных зданиях заслонки монтируют на каждом этаже перед сборным коллектором, синхронизируя их работу с датчиками давления. При этом диаметр заслонки должен быть на 10–15% меньше сечения шахты для компенсации пограничного слоя.

В системах кондиционирования с чиллерами вихревые заслонки устанавливают на подающих воздуховодах перед воздухораспределителями (диффузорами, решетками). Это позволяет снизить шум на 8–12 дБ за счет уменьшения скорости потока на выходе. В системах с переменным расходом хладагента (VRF) заслонки размещают в каждом ответвлении, оснащая их приводами с обратной связью по температуре в помещении. Минимальное расстояние от заслонки до диффузора – 0,5 м для формирования равномерного поля скоростей.

В лабораторных и чистых помещениях вихревые заслонки используются для создания ламинарных потоков в приточных системах. Их устанавливают в начале воздуховодов после HEPA-фильтров, обеспечивая скорость воздуха на выходе 0,25–0,45 м/с. В фармацевтических производствах заслонки монтируют в системах с избыточным давлением, предотвращая обратные потоки при открытии дверей. Для таких условий применяют заслонки с полированными лопастями (шероховатость Ra ≤ 0,8 мкм) и антистатическим покрытием.

В системах аспирации вихревые заслонки размещают перед вентиляторами высокого давления, чтобы снизить нагрузку на рабочее колесо. В деревообрабатывающих цехах их устанавливают после циклонов, где концентрация стружки достигает 50–100 г/м³. Для предотвращения забивания лопастей заслонки оснащают вибрационными очистителями или пневматическими импульсными устройствами. В металлургических производствах заслонки монтируют в горизонтальных участках воздуховодов, избегая вертикальных установок из-за риска скопления окалины.

В системах рекуперации тепла вихревые заслонки применяются для балансировки потоков приточного и вытяжного воздуха. Их устанавливают в байпасных каналах рекуператоров, регулируя долю воздуха, проходящего мимо теплообменника. В роторных рекуператорах заслонки размещают на входе и выходе, синхронизируя их работу с датчиками влажности для предотвращения конденсации. В пластинчатых рекуператорах заслонки монтируют в обводных каналах, обеспечивая перепуск воздуха при разнице давлений свыше 200 Па.

Особенности регулировки расхода воздуха с помощью вихревых заслонок

Вихревые заслонки обеспечивают нелинейную зависимость между углом поворота и расходом воздуха, что требует точной калибровки при настройке. При малых углах открытия (до 20°) изменение расхода минимально из-за доминирования эффекта закрутки потока, создающего аэродинамическое сопротивление. Для стабилизации характеристик рекомендуется использовать заслонки с профилированными лопатками, снижающими турбулентность на 15–20% по сравнению с плоскими конструкциями. Критическое значение имеет зазор между лопатками и корпусом: превышение 0,5 мм на диаметре 100 мм приводит к падению точности регулировки на 8–12%.

Применение вихревых заслонок в системах с переменным расходом воздуха (например, вентиляция чистых помещений или горелочные устройства) требует учета следующих параметров:

• Динамический диапазон регулировки: стандартные модели обеспечивают изменение расхода в пределах 1:5, специализированные – до 1:10 при использовании сервоприводов с обратной связью.
• Температурный режим: при нагреве воздуха свыше 150°C коэффициент расхода снижается на 3–5% на каждые 50°C из-за изменения вязкости.
• Частота вращения лопаток: для предотвращения резонансных колебаний привод должен работать в диапазоне 0,1–10 Гц с плавным разгоном/торможением.

Для оптимизации работы заслонок в системах с пульсирующим потоком (например, в двигателях внутреннего сгорания) применяют двухступенчатое управление: грубая настройка – механическим приводом, точная – электромагнитным клапаном с ШИМ-регулировкой. Время отклика системы при этом сокращается до 50–80 мс, что критично для поддержания стехиометрического соотношения топливо/воздух. При монтаже необходимо соблюдать прямолинейный участок воздуховода перед заслонкой длиной не менее 4 диаметров для выравнивания профиля скоростей.
