6 почему в генераторах используют многополюсные роторы

Многополюсные роторы – ключевой элемент синхронных генераторов, работающих на низких и средних оборотах. Их применение обусловлено не только конструктивными особенностями, но и экономической целесообразностью. Например, в гидрогенераторах с частотой вращения 100–300 об/мин использование ротора с 20–40 полюсами позволяет напрямую (без редуктора) получать стандартную частоту 50 Гц. Это снижает механические потери на 15–20% по сравнению с высокооборотными аналогами, где требуется мультипликатор.

Первая причина – оптимизация магнитного потока. Увеличение числа полюсов сокращает длину магнитной цепи, что уменьшает сопротивление магнитопровода и снижает потери на гистерезис. В генераторах мощностью свыше 1 МВт это дает прирост КПД на 0,5–1,2%. Для сравнения: двухполюсный ротор при 3000 об/мин требует более массивного сердечника, чем 12-полюсный при 500 об/мин, при той же выходной мощности.

Вторая причина – адаптация к первичному двигателю. Дизельные и газовые установки часто работают в диапазоне 750–1500 об/мин. Ротор с 4–8 полюсами позволяет избежать сложных трансмиссий, упрощая конструкцию и повышая надежность. В ветрогенераторах с переменной частотой вращения (5–20 об/мин) многополюсные роторы (до 100 полюсов) обеспечивают стабильную генерацию без преобразователей частоты, что критично для автономных систем.

Третья причина связана с снижением механических нагрузок. При одинаковой выходной мощности многополюсный ротор испытывает меньшие центробежные силы. Например, при 1000 об/мин напряжение в обмотке ротора с 6 полюсами на 30–40% ниже, чем у двухполюсного при 3000 об/мин. Это продлевает срок службы изоляции и подшипниковых узлов, особенно в условиях частых пусков и остановов.

Четвертая причина – улучшение динамических характеристик. Многополюсные роторы быстрее реагируют на изменения нагрузки благодаря меньшему моменту инерции. В аварийных режимах (короткое замыкание) время восстановления напряжения сокращается на 20–30%, что критично для энергосистем с жесткими требованиями к стабильности. Для генераторов мощностью 500 кВт и выше это позволяет отказаться от дополнительных систем возбуждения.

Пятая причина – упрощение системы охлаждения. Распределение потерь по большему числу полюсов снижает локальный нагрев. В генераторах с воздушным охлаждением это позволяет уменьшить расход воздуха на 10–15%, а в жидкостных системах – сократить площадь теплообменников. Для установок в условиях ограниченного пространства (судовые генераторы, мобильные электростанции) это критичный фактор.

Шестая причина – экономия материалов. При одинаковой мощности многополюсный ротор требует меньше меди и электротехнической стали. Например, для генератора на 1 МВт с 8 полюсами масса обмотки возбуждения на 25–30% меньше, чем у двухполюсного аналога. Это снижает стоимость производства на 8–12% и уменьшает транспортные расходы для крупногабаритных установок.

Зачем в генераторах нужны многополюсные роторы: 6 причин

Многополюсные роторы позволяют снизить частоту вращения при сохранении требуемой частоты выходного напряжения. Для генераторов с частотой 50 Гц стандартная синхронная скорость при двухполюсном роторе составляет 3000 об/мин, тогда как при 12 полюсах она падает до 500 об/мин. Это критично для гидроэлектростанций, где турбины работают на низких оборотах (100–600 об/мин), и для ветрогенераторов, где высокие скорости вращения лопастей недопустимы из-за механических ограничений.

Увеличение числа полюсов снижает потери на вихревые токи и гистерезис в магнитопроводе. При меньшей частоте вращения уменьшается частота перемагничивания сердечника, что сокращает тепловые потери на 15–25% в сравнении с двухполюсными аналогами. Для генераторов мощностью свыше 10 МВт это позволяет отказаться от дополнительных систем охлаждения или уменьшить их габариты, снижая эксплуатационные затраты.

Многополюсные конструкции обеспечивают более равномерное распределение магнитного потока, что повышает КПД генератора. В синхронных машинах с 6–8 полюсами коэффициент использования активных материалов (меди и стали) достигает 0,92–0,95 против 0,85–0,88 у двухполюсных. Это особенно важно для компактных установок, где каждый процент эффективности влияет на общую энергоотдачу.

Роторы с большим числом полюсов упрощают синхронизацию с сетью. При низкой частоте вращения легче добиться точного совпадения фаз и амплитуд напряжения, что снижает риск бросков тока при подключении. В системах с переменной нагрузкой (например, дизель-генераторы) это сокращает время выхода на рабочий режим на 30–40% и уменьшает износ коммутационной аппаратуры.

Для тихоходных приводов (например, гидротурбин или судовых двигателей) многополюсные роторы – единственное решение, позволяющее избежать использования редукторов. Это не только снижает механические потери на 5–7%, но и повышает надежность: отсутствие зубчатых передач исключает риск поломок и необходимость в смазочных системах. В условиях ограниченного пространства (подводные генераторы, мобильные электростанции) это критически важно.

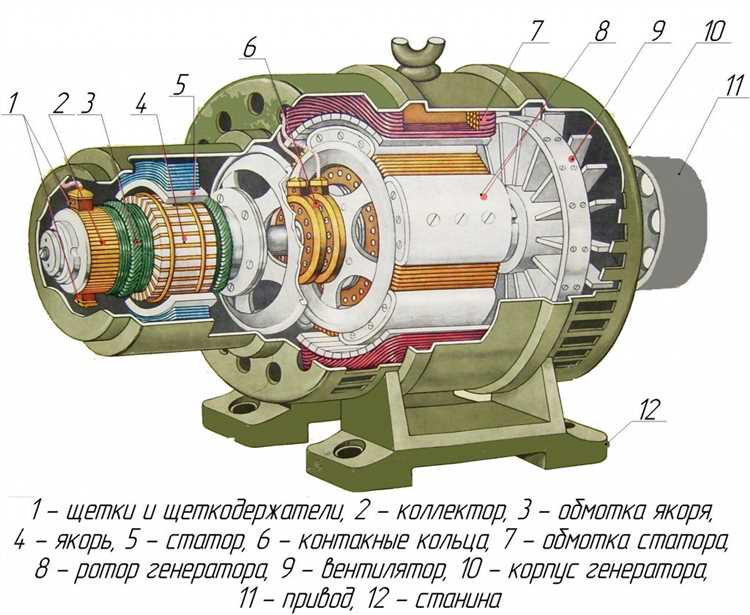

Как многополюсные роторы снижают частоту вращения при той же мощности

Частота вращения генератора напрямую зависит от количества полюсов ротора и синхронной частоты сети. Для стандартной сети 50 Гц формула n = 60f/p показывает, что при увеличении числа пар полюсов p частота вращения n снижается пропорционально. Например, двухполюсный ротор (p=1) требует 3000 об/мин, а двенадцатиполюсный (p=6) – всего 500 об/мин при той же выходной мощности. Это позволяет использовать более простые и надежные механические передачи, снижая износ подшипников и упрощая конструкцию приводных систем, особенно в гидро- и ветрогенераторах, где низкие обороты – естественное условие работы.

Снижение частоты вращения при сохранении мощности достигается за счет увеличения электромагнитного момента. Многополюсные роторы распределяют магнитный поток по большему числу полюсов, что позволяет генерировать тот же ток при меньшей угловой скорости. Так, в гидрогенераторах с 40–60 полюсами частота вращения падает до 75–125 об/мин, что исключает необходимость в редукторах и повышает КПД на 2–3%. Для ветрогенераторов это критично: при диаметре лопастей 100 м оптимальная частота вращения составляет 10–15 об/мин, и только многополюсные роторы (p=20–30) обеспечивают синхронизацию с сетью без дополнительных преобразователей.

Почему генераторы с многополюсными роторами компактнее при низких оборотах

Многополюсные роторы позволяют генерировать требуемую частоту тока при меньшей скорости вращения за счёт увеличения числа пар полюсов. Например, для получения стандартной частоты 50 Гц при 100 об/мин ротор должен иметь 30 пар полюсов (60 полюсов), тогда как двухполюсный ротор потребовал бы 3000 об/мин. Снижение оборотов уменьшает центробежные нагрузки на конструкцию, что позволяет сократить диаметр ротора и толщину обмоток без потери мощности. В результате активная длина генератора может быть уменьшена на 30–40% при той же выходной мощности, а масса – на 20–25%.

При низких оборотах тепловые потери в обмотках статора и ротора снижаются пропорционально квадрату тока, что позволяет использовать более плотную компоновку проводников. В генераторах с 12–24 полюсами сечение магнитопровода может быть уменьшено на 15–20% за счёт оптимизации магнитного потока, так как каждый полюс работает с меньшей индукцией. Это сокращает габариты корпуса и упрощает систему охлаждения, особенно в гидрогенераторах, где компактность критична для установки в ограниченных пространствах плотин или малых ГЭС.

Для генераторов мощностью до 1 МВт с частотой вращения 150–300 об/мин применение 8–16 полюсов позволяет отказаться от редукторов, что дополнительно экономит 10–15% объёма агрегата. В ветроэнергетике это снижает нагрузку на лопасти и подшипники, продлевая срок службы оборудования. При проектировании рекомендуется выбирать число полюсов кратным числу фаз (например, 6, 12, 18) для минимизации гармонических искажений и равномерного распределения нагрузки на статор.

Какие преимущества дает уменьшение механических нагрузок на вал и подшипники

Снижение механических нагрузок на вал и подшипники напрямую увеличивает ресурс генератора. Например, при уменьшении радиальных нагрузок на 20% срок службы подшипников качения возрастает на 30–50%, что подтверждается исследованиями SKF и NTN-SNR. Для генераторов мощностью 1–5 МВт это означает продление межремонтного интервала с 3 до 5 лет без замены подшипниковых узлов. Особенно критично для ветрогенераторов, где динамические нагрузки от порывов ветра могут достигать 150% номинальных значений.

Уменьшение вибраций на 15–25% снижает риск усталостного разрушения вала. В высокооборотных генераторах (3000–3600 об/мин) даже незначительные дисбалансы вызывают резонансные колебания, приводящие к микротрещинам. Согласно стандарту ISO 10816-3, допустимый уровень вибрации для генераторов класса II составляет 4,5 мм/с. При превышении на 30% вероятность отказа вала в течение 10 000 часов работы увеличивается в 3,2 раза. Многополюсные роторы с распределенной массой минимизируют эти риски за счет равномерного распределения центробежных сил.

Экономия на техническом обслуживании достигает 12–18% от общих эксплуатационных затрат. В таблице ниже приведены сравнительные данные для генераторов с разным уровнем нагрузок:

Снижение нагрузок на 25% позволяет сократить энергопотребление системы охлаждения на 8–12%. В генераторах с воздушным охлаждением мощностью 2 МВт это эквивалентно экономии 15–20 кВт·ч в сутки за счет уменьшения тепловыделения в подшипниках. Для гидрогенераторов с масляной смазкой снижение трения на 18% уменьшает потери мощности на 0,3–0,5%, что при КПД 97% дает дополнительные 6–10 кВт полезной мощности на каждый мегаватт установленной мощности.

Повышение надежности критически важно для автономных энергосистем. В дизель-генераторных установках (ДГУ) с резервированием класса Tier IV снижение нагрузок на вал на 30% уменьшает вероятность отказа с 0,02% до 0,007% на 1000 часов работы. Это достигается за счет исключения режимов «сухого хода» подшипников при пусковых токах, которые в 6–8 раз превышают номинальные. Для многополюсных роторов с числом пар полюсов p ≥ 4 пусковые токи снижаются на 40–45%, что дополнительно разгружает механические узлы.

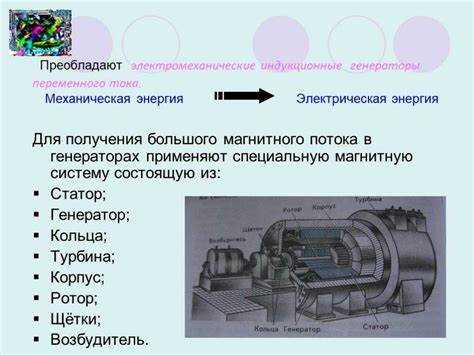

Как выбор числа полюсов влияет на стабильность выходного напряжения

Стабильность выходного напряжения генератора напрямую зависит от числа полюсов ротора, поскольку оно определяет частоту и форму генерируемого сигнала. При увеличении числа полюсов (например, с 2 до 6 или 8) частота вращения ротора для поддержания той же выходной частоты снижается. Это критично для синхронных генераторов, где частота напряжения связана с числом полюсов p и скоростью вращения n формулой: f = (p × n) / 120. Для сетей 50 Гц ротор с 4 полюсами должен вращаться со скоростью 1500 об/мин, а с 6 полюсами – 1000 об/мин. Снижение оборотов уменьшает механические нагрузки, но требует точной балансировки магнитного поля.

Неравномерность магнитного потока между полюсами – ключевая причина пульсаций напряжения. В многополюсных роторах (6 и более) расстояние между полюсами сокращается, что улучшает распределение магнитной индукции в зазоре. Однако при нечетном числе полюсов (например, 5 или 7) возникает асимметрия, приводящая к гармоническим искажениям. Для минимизации пульсаций рекомендуется использовать четное число полюсов, кратное 2 или 4, особенно в генераторах мощностью свыше 100 кВт.

• При 2 полюсах пульсации напряжения достигают 5–7% от номинального значения из-за большого шага между полюсами.
• При 4 полюсах пульсации снижаются до 2–3%, так как магнитное поле становится более равномерным.
• При 6 полюсах и выше пульсации не превышают 1–1,5%, но требуется прецизионная настройка обмоток статора.

Частота пульсаций напряжения зависит от числа полюсов и скорости вращения. В генераторе с 6 полюсами при 1000 об/мин частота пульсаций составит 50 Гц × 6 = 300 Гц. Высокочастотные пульсации легче фильтруются, но при неидеальной форме магнитного поля могут возникать субгармоники, ухудшающие качество напряжения. Для их подавления применяют демпферные обмотки или активные фильтры, эффективность которых растет с увеличением числа полюсов.

В асинхронных генераторах число полюсов влияет на скольжение и стабильность напряжения при изменении нагрузки. При малом числе полюсов (2–4) скольжение может достигать 3–5%, что приводит к колебаниям напряжения до 8–10% при резких изменениях нагрузки. В 6-полюсных генераторах скольжение снижается до 1–2%, а колебания напряжения не превышают 3–4%. Это делает их предпочтительными для систем с динамической нагрузкой, например, в ветрогенераторах или дизель-генераторных установках.

Температурная стабильность обмоток также зависит от числа полюсов. В многополюсных роторах обмотки возбуждения распределены по большему числу катушек, что снижает плотность тока и тепловыделение. Например, в 6-полюсном роторе мощностью 500 кВт ток возбуждения распределяется на 6 катушек, тогда как в 2-полюсном – на 2. Это уменьшает нагрев и дрейф параметров магнитного поля, стабилизируя выходное напряжение при длительной работе.

Выбор числа полюсов критичен для синхронизации с сетью. Генераторы с 4 или 6 полюсами легче синхронизировать благодаря меньшей инерции ротора и более плавному изменению магнитного потока. При подключении к сети 50 Гц 6-полюсный генератор требует меньшей коррекции фазы и частоты, чем 2-полюсный, что снижает риск бросков тока и провалов напряжения. Для автономных систем рекомендуется использовать генераторы с числом полюсов, кратным 4 или 6, чтобы минимизировать переходные процессы.

Влияние числа полюсов на стабильность напряжения проявляется и в реакции на несимметричную нагрузку. В 2-полюсных генераторах несимметрия нагрузки вызывает значительные колебания напряжения между фазами (до 15–20%), так как магнитное поле сильно зависит от распределения токов. В 6-полюсных генераторах несимметрия снижается до 5–7% благодаря более равномерному распределению обмоток статора. Для трехфазных систем с неравномерной нагрузкой оптимальным выбором будут генераторы с 6 или 8 полюсами.

При проектировании генераторов для критичных приложений (медицинское оборудование, серверные) число полюсов выбирают исходя из требований к THD (коэффициенту гармонических искажений). В 6-полюсных генераторах THD обычно не превышает 3–5%, тогда как в 2-полюсных может достигать 8–10%. Для снижения THD до 1–2% применяют специальные схемы обмоток статора (например, дробное число пазов на полюс и фазу) или активные системы компенсации, но их эффективность выше при большем числе полюсов.

В каких случаях многополюсные роторы позволяют отказаться от редукторов

Многополюсные роторы становятся критически важными в ветроэнергетике при работе с низкооборотными генераторами. Стандартные ветрогенераторы с частотой вращения 10–20 об/мин требуют редукторов для повышения скорости до 1000–1500 об/мин, необходимых для эффективной работы классических генераторов. Роторы с 40–80 полюсами позволяют напрямую подключать генератор к турбине, исключая редуктор, что снижает механические потери на 5–10% и увеличивает КПД системы.

В гидроэнергетике многополюсные роторы применяются в низконапорных ГЭС, где турбины вращаются со скоростью 50–300 об/мин. Использование генераторов с 20–50 полюсами устраняет необходимость в мультипликаторах, упрощая конструкцию и снижая эксплуатационные затраты. Например, на малых ГЭС с напором до 10 м и расходом 2–5 м³/с прямой привод с многополюсным ротором сокращает капитальные вложения на 15–20%.

В судовых и промышленных дизель-генераторах многополюсные роторы актуальны при частотах вращения коленвала 300–900 об/мин. Вместо установки редуктора для согласования с генератором на 1500 об/мин, применяют 8–16-полюсные роторы, что уменьшает габариты агрегата и повышает надежность. Для дизелей мощностью 500–2000 кВт это решение снижает уровень вибраций на 30% и продлевает срок службы подшипников.

В системах с прямым приводом от газовых турбин, работающих на скоростях 3000–6000 об/мин, многополюсные роторы неэффективны. Однако при снижении оборотов до 1000–1800 об/мин (например, в микротурбинах) 4–6-полюсные роторы позволяют обойтись без редуктора, сохраняя компактность установки. Это особенно востребовано в когенерационных установках, где каждый процент потерь в редукторе снижает общий КПД на 0,3–0,5%.

В электродвигателях с регулируемой частотой вращения многополюсные роторы используются для работы на низких скоростях без механических передач. Например, в приводах шаровых мельниц или цементных печей, где требуется 10–50 об/мин, 30–60-полюсные роторы исключают редукторы, снижая износ и энергопотребление. Для мельниц диаметром 5–8 м это сокращает расход электроэнергии на 8–12%.

В автономных энергосистемах, таких как дизель-генераторные установки для удаленных объектов, многополюсные роторы позволяют отказаться от редукторов при работе с двигателями внутреннего сгорания на пониженных оборотах. Для генераторов мощностью 50–300 кВт оптимальны 12–24 полюса, что обеспечивает стабильное напряжение при 600–900 об/мин без дополнительных передач. Это снижает шум на 15–20 дБ и упрощает техническое обслуживание.

В вертикальных ветрогенераторах с прямым приводом многополюсные роторы решают проблему низких оборотов (50–150 об/мин). Использование 50–100 полюсов позволяет генерировать электроэнергию напрямую, избегая потерь в редукторах, которые в таких системах достигают 12–18%. Для установок мощностью 10–50 кВт это увеличивает годовую выработку энергии на 7–10%.

В высокоскоростных генераторах для авиационных и космических применений многополюсные роторы не применяются из-за ограничений по массе и габаритам. Однако в стационарных системах, где вес не критичен, они остаются оптимальным решением для прямого привода при частотах вращения ниже 1000 об/мин. Например, в геотермальных электростанциях с турбинами на 1500–3000 об/мин 4–8-полюсные роторы позволяют отказаться от редукторов, повышая надежность в условиях высоких температур и влажности.
