Поворотники на ГАЗ 3102 – элемент, требующий периодического обслуживания. В отличие от современных автомобилей, где замена лампы занимает минуты, здесь конструкция предусматривает разборку части передней панели или заднего фонаря. Основные причины вмешательства: перегоревшая лампа, повреждение рассеивателя или необходимость доступа к креплениям бампера. Модель 3102 комплектуется двумя типами поворотников: передними (встроенными в крыло) и задними (в составе комбинированного фонаря).
Для работы потребуется минимальный набор инструментов: крестовая отвёртка, плоская отвёртка с тонким жалом, пассатижи и новая лампа типа А12-21-3 (21 Вт, цоколь BA15s). Перед началом отсоедините клемму «минус» аккумулятора – это исключит короткое замыкание при случайном касании проводов. На передние поворотники доступ осуществляется через нишу колеса: поднимите автомобиль домкратом, снимите колесо и демонтируйте подкрылок из пластика или металла (в зависимости от года выпуска).
Задний поворотник снимается после отсоединения фонаря от кузова. Для этого открутите два винта крепления (один сверху, второй снизу) и аккуратно вытяните блок на себя. Разъём проводки отсоединяется нажатием на фиксатор. Лампа извлекается поворотом против часовой стрелки. При установке новой следите за правильностью посадки цоколя – перекос приведёт к неполному контакту и быстрому выходу лампы из строя. Рассеиватель крепится на защёлках; при повреждении замените его целиком, так как отдельные детали для ГАЗ 3102 редко встречаются в продаже.
Особое внимание уделите герметичности соединений. После сборки проверьте работу поворотников и отсутствие влаги внутри корпуса. Если фонарь запотевает, просушите его и обработайте стыки силиконовым герметиком. На моделях до 1995 года встречаются поворотники с металлическим корпусом – их крепление может быть прихвачено коррозией. В таких случаях используйте проникающую смазку (WD-40) и аккуратно обстучите крепёж молотком через деревянную проставку.
Какие инструменты понадобятся для демонтажа поворотника
Для снятия поворотника на ГАЗ 3102 потребуется минимальный набор инструментов, но их выбор зависит от года выпуска автомобиля и типа крепления. Основной инструмент – отвёртка с плоским шлицем шириной 5–7 мм. Она понадобится для поддевания пластиковых защёлок, фиксирующих корпус поворотника в крыле или бампере. На моделях до 1995 года часто используются винты под крестовую отвёртку PH2, поэтому её тоже стоит держать под рукой.
Если поворотник крепится на металлических кронштейнах с гайками, пригодится ключ на 10 мм или головка с трещоткой. На поздних модификациях ГАЗ 3102 (после 2000 года) встречаются поворотники с пластиковыми гайками, которые можно открутить руками или пассатижами с узкими губками. Для предотвращения повреждения лакокрасочного покрытия вокруг поворотника используйте пластиковый или резиновый шпатель – он поможет аккуратно отжать защёлки без царапин.
В некоторых случаях потребуется шестигранник на 4 мм, особенно если поворотник закреплён болтами с внутренним шестигранником. Такое крепление встречается на экспортных версиях автомобиля или при установке неоригинальных световых приборов. Перед началом работ проверьте тип крепежа визуально – это сэкономит время и избавит от необходимости подбирать инструмент в процессе.
Для отсоединения электрического разъёма понадобятся тонкогубцы или специальный съёмник для клемм. На ГАЗ 3102 разъём поворотника обычно фиксируется пластиковой защёлкой, которую нужно нажать пальцем или отвёрткой, прежде чем тянуть. Если провода прикипели, используйте спрей WD-40 или аналогичный состав для облегчения разъединения – наносите его за 5–10 минут до работы.
Работая с оптикой, особенно в условиях низкой освещённости, пригодится фонарик с магнитным креплением или налобный светодиодный фонарь. Это позволит освободить руки и точно определить расположение защёлок или винтов. Для защиты глаз от пыли и мелких осколков (например, при снятии разбитого стекла поворотника) используйте очки с прозрачными линзами.
Если планируется замена лампы внутри поворотника, подготовьте новую лампу типа PY21W (оранжевая) или её аналог. На ГАЗ 3102 встречаются как обычные лампы накаливания, так и галогенные – уточните тип перед покупкой. Для проверки работоспособности нового поворотника после установки используйте мультиметр в режиме прозвонки цепи или подключите его напрямую к аккумулятору через предохранитель на 5 А.
Как отсоединить электрический разъем поворотника без повреждений
На ГАЗ 3102 разъем поворотника чаще всего фиксируется пластиковым замком или металлической скобой. Перед началом работ отключите аккумулятор, чтобы исключить короткое замыкание. Если разъем расположен в труднодоступном месте, используйте фонарик и зеркало для осмотра фиксаторов.
Осмотрите разъем на наличие защелок. На большинстве моделей ГАЗ 3102 они расположены по бокам или сверху. Нажмите на них одновременно большим и указательным пальцами, удерживая корпус разъема другой рукой. Если защелки тугие, не применяйте силу – воспользуйтесь тонкой отверткой, чтобы аккуратно поддеть их.
Если разъем закреплен металлической скобой (например, на ранних модификациях), сдвиньте ее в сторону плоскогубцами или отверткой. Скоба может иметь выступы – не сгибайте их, иначе фиксация ослабнет. При работе с металлическими элементами используйте инструмент с изолированными ручками.
- Не тяните за провода – только за корпус разъема.
- Избегайте резких движений, чтобы не повредить контакты.
- Если разъем не поддается, проверьте наличие дополнительных фиксаторов.
При наличии окисления на контактах обработайте их спиртом или специальным очистителем. Не используйте наждачную бумагу – она нарушит защитное покрытие. Если контакты погнуты, выровняйте их пинцетом, но не прилагайте чрезмерных усилий.
На некоторых разъемах ГАЗ 3102 установлены резиновые уплотнители. Перед отсоединением убедитесь, что они не прилипли к корпусу. Если уплотнитель деформирован, замените его, чтобы избежать попадания влаги после сборки.
После отсоединения осмотрите разъем на предмет трещин или оплавления. Поврежденные элементы подлежат замене – использование неисправных разъемов приводит к перебоям в работе поворотников. При обратной установке убедитесь, что защелки или скоба зафиксировались с характерным щелчком.
Если разъем не отсоединяется даже после всех манипуляций, проверьте, не прикручен ли он к кузову или кронштейну. В этом случае открутите крепежный винт или гайку ключом на 8 или 10 мм, затем повторите попытку.

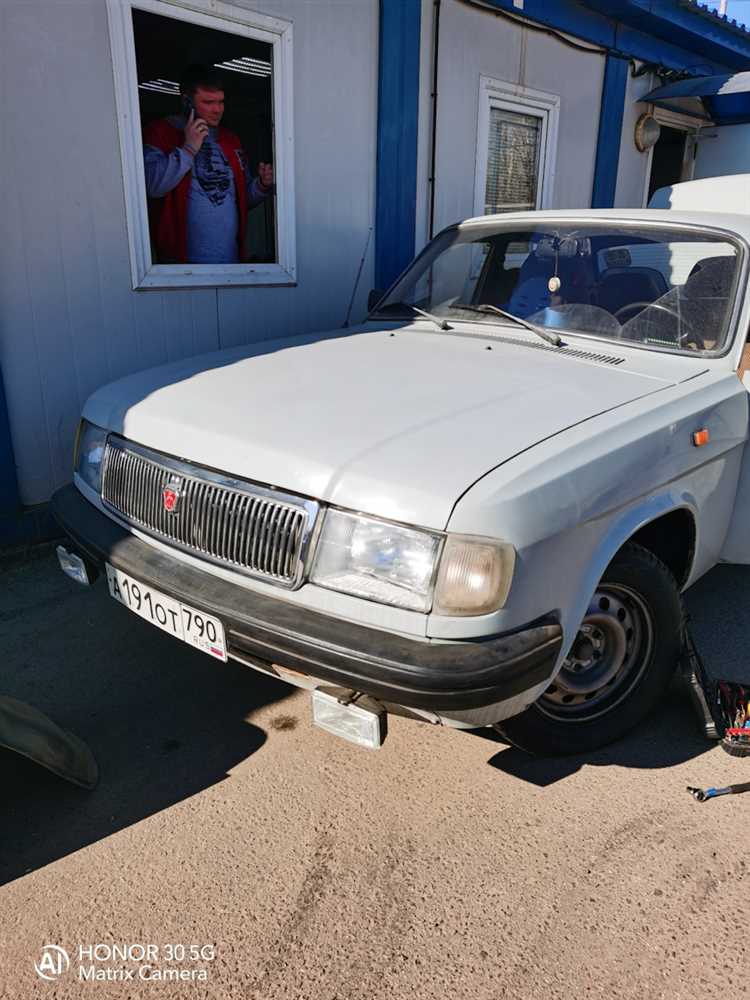

Пошаговая инструкция по снятию переднего поворотника на ГАЗ 3102
Откройте капот и отсоедините клемму «минус» аккумуляторной батареи, чтобы исключить короткое замыкание. Поворотник на ГАЗ 3102 крепится двумя способами: на ранних моделях (до 1995 года) – винтами под крестовую отвёртку, на поздних – пластиковыми защёлками. Определите тип крепления, осмотрев корпус поворотника снаружи и изнутри крыла.
Для снятия поворотника с винтовым креплением: выкрутите два винта (размер шлица PH2) в нижней части корпуса, удерживая поворотник рукой, чтобы он не упал. На моделях с защёлками аккуратно подденьте корпус плоской отвёрткой (ширина лезвия 5–7 мм) в зазор между поворотником и крылом, начиная с нижнего угла. Защёлки расположены в трёх точках: две по бокам и одна сверху – слом их недопустим, поэтому действуйте без рывков.
После освобождения корпуса от креплений потяните поворотник на себя, одновременно отсоединяя электрический разъём. На разъёме используйте фиксатор (пластиковый язычок), чтобы не повредить контакты. Если лампа перегорела, замените её на аналог типа А12-21-3 (цоколь BA15s, мощность 21 Вт). При установке нового поворотника совместите выступы на корпусе с пазами в крыле, затем защёлкните или затяните винты с моментом 1,5–2 Н·м.
Особенности демонтажа заднего поворотника на модели ГАЗ 3102
Задний поворотник на ГАЗ 3102 крепится двумя способами в зависимости от года выпуска: до 1992 года – на винтах с наружной стороны, после – на пластиковых защёлках внутри фонаря. Перед началом работ отключите аккумулятор, чтобы избежать короткого замыкания при случайном касании проводки.
Для моделей с винтовым креплением потребуется крестовая отвёртка PH2. Винты расположены под декоративной накладкой фонаря – её нужно аккуратно поддеть плоской отвёрткой, начиная с нижнего угла. Избегайте чрезмерного усилия: пластик хрупкий, особенно на морозе.
На модификациях с защёлками алгоритм иной:
- Снимите внутреннюю обшивку багажника (три самореза под ковриком).
- Отсоедините разъём проводки, нажав на фиксатор пальцем.
- Поверните фонарь против часовой стрелки на 15–20° до щелчка.
- Потяните блок на себя, преодолевая сопротивление защёлок.
При демонтаже обратите внимание на резиновую прокладку между фонарём и кузовом. Если она затвердела или порвалась, замените её – иначе внутрь будет попадать влага, вызывая коррозию контактов. Артикул оригинальной прокладки: 3102-3716020.
Патрон лампы поворотника фиксируется в корпусе поворотом на 90°. При установке новой лампы (тип PY21W) не касайтесь колбы пальцами – жировые следы сокращают срок службы. Если лампа не загорается после замены, проверьте предохранитель F12 (10А) в монтажном блоке.
Корпус фонаря часто окисляется в местах контакта с кузовом. После снятия зачистите посадочные поверхности мелкозернистой наждачной бумагой (P600) и обработайте токопроводящей смазкой (например, Molykote 111). Это предотвратит повторное окисление и улучшит электрический контакт.
При обратной установке убедитесь, что фонарь плотно прилегает к кузову. Зазоры более 1 мм приведут к попаданию грязи и воды. На моделях с защёлками после установки проверьте фиксацию, потянув фонарь на себя – он не должен смещаться.
Если после сборки поворотник мигает с удвоенной частотой, проблема в неисправности реле-прерывателя (артикул 24.3747). Оно расположено под панелью приборов, слева от рулевой колонки. Замена занимает 5 минут: отсоедините разъём, выньте старое реле и установите новое.
Как правильно вынуть лампу из снятого поворотника
Возьмитесь за корпус лампы двумя пальцами и слегка надавите вниз, одновременно поворачивая против часовой стрелки на 15–20 градусов. После щелчка лампа освободится. Если цоколь прикипел, капните в зазор между ним и патроном WD-40 или аналогичную смазку, подождите 2–3 минуты и повторите попытку. Не используйте плоскогубцы – риск повредить контакты.
Проверьте состояние резинового уплотнителя на патроне. Если он затвердел или потрескался, замените его перед установкой новой лампы. Уплотнитель предотвращает попадание влаги и грязи, что особенно критично для передних поворотников, расположенных близко к колесной арке. Артикул оригинального уплотнителя – 3102-3726020.
При установке новой лампы совместите выступы на цоколе с пазами в патроне и поверните по часовой стрелке до упора. Убедитесь, что лампа зафиксирована – она не должна болтаться. Перед монтажом поворотника обратно на автомобиль проверьте работоспособность лампы, подключив патрон к аккумулятору через провода с зажимами «крокодил».
Если лампа перегорела, но нить цела, проверьте напряжение на контактах патрона мультиметром. Нормальное значение – 12–14 В при включенном поворотнике. Отсутствие напряжения указывает на неисправность реле-прерывателя или обрыв проводки. В этом случае замена лампы проблему не решит.

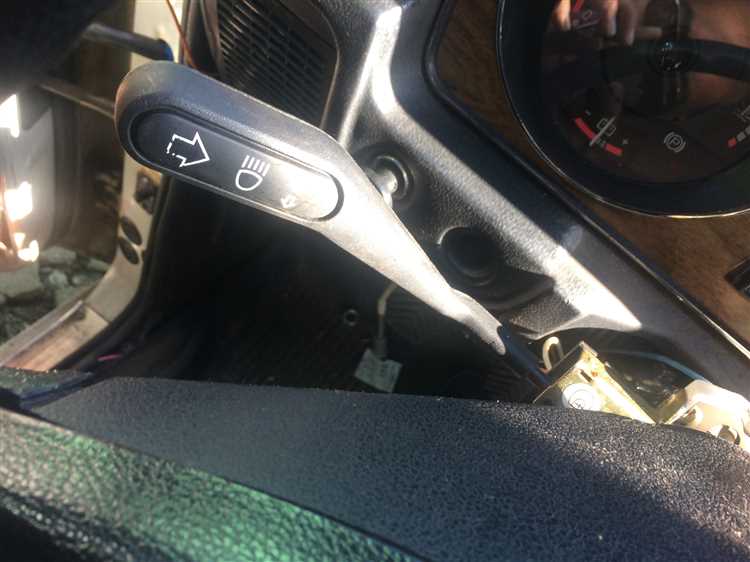

Проверка и замена неисправных элементов поворотника
Перед началом работ отключите аккумулятор, сняв клемму «минус». На ГАЗ 3102 поворотники расположены в передних крыльях и задних фонарях – доступ к ним требует демонтажа облицовки или фонаря. Проверьте целостность проводки: окисленные контакты на разъёмах блока управления или патрона лампы – частая причина неисправностей. Зачистите их мелкозернистой наждачной бумагой (P600) и обработайте контактной смазкой типа КВТ.
Лампы поворотников на ГАЗ 3102 – однонитевые, тип А12-21-3 (21 Вт). Проверьте их тестером в режиме прозвонки: сопротивление исправной лампы должно быть в пределах 2–4 Ом. Если лампа перегорела, замените её, соблюдая полярность – цоколь должен плотно входить в патрон без перекосов. При установке новой лампы не касайтесь колбы пальцами: жировые следы сокращают срок службы.
Патрон лампы поворотника крепится к корпусу фонаря двумя винтами М4. Открутите их отвёрткой с магнитным наконечником, чтобы не потерять крепёж. Осмотрите патрон на предмет оплавления или трещин: повреждённый патрон замените новым (артикул 3102-3726010). Перед установкой нанесите на резьбу винтов фиксатор резьбы (например, Loctite 243) для предотвращения самопроизвольного откручивания.
Кнопка аварийной сигнализации на ГАЗ 3102 расположена на панели приборов. Если поворотники не работают в режиме «аварийки», проверьте кнопку тестером: при нажатии сопротивление между контактами должно падать до 0 Ом. Неисправную кнопку замените – ремонт контактной группы ненадёжен. При установке новой кнопки (артикул 3102-3726020) убедитесь, что фиксатор защёлкнулся в посадочном месте.
Масса поворотников выведена на кузов через болт М6 в районе переднего крыла. Открутите болт, зачистите место контакта до металла и нанесите токопроводящую пасту (например, Kontakt 60). Затяните болт моментом 8–10 Н·м. Плохой контакт массы – частая причина нестабильной работы поворотников, особенно в сырую погоду.
После сборки проверьте работу поворотников на всех режимах. Если частота мигания не соответствует норме (60–120 циклов в минуту), отрегулируйте её подстроечным резистором на реле-прерывателе. Вращайте резистор отвёрткой до достижения требуемой частоты. При отсутствии изменений замените реле – неисправный резистор не подлежит ремонту.
Установка нового поворотника и подключение проводки
Перед установкой нового поворотника на ГАЗ 3102 проверьте соответствие посадочного места и креплений. Стандартный поворотник для этой модели имеет квадратное основание 50×50 мм с двумя отверстиями под винты М5. Если новый элемент отличается по габаритам, потребуется доработка кронштейна или использование переходной пластины из листовой стали толщиной 1,5–2 мм.
Отсоедините клемму аккумулятора, чтобы исключить короткое замыкание при работе с проводкой. Демонтируйте старый поворотник, открутив два винта крепления и отжав фиксаторы разъема. Осмотрите провода на предмет окисления или повреждений изоляции – при необходимости зачистите контакты наждачной бумагой Р600 или замените участок провода сечением 0,75 мм².
Установите новый поворотник в посадочное место, зафиксировав его винтами с усилием 2–3 Н·м. Избегайте перетяжки – пластиковый корпус может треснуть. Подключите разъем, убедившись в правильной полярности: на ГАЗ 3102 коричневый провод – масса, желтый – питание лампы, черный с белой полосой – сигнал от реле прерывателя.
Проверьте герметичность соединения. Если поворотник расположен в зоне попадания влаги (например, на крыле), нанесите на разъем слой силиконовой смазки или установите термоусадочную трубку диаметром 8–10 мм. Для дополнительной защиты используйте гофру ПВХ с внутренним диаметром 12 мм, закрепив ее хомутами на расстоянии 10–15 см от разъема.
При замене лампы накаливания на светодиодную учтите, что штатное реле может не обеспечивать корректную работу из-за низкого потребления тока. В этом случае установите дополнительное сопротивление 6 Ом мощностью 5 Вт параллельно лампе или замените реле на электронное с регулировкой частоты, например, РЭС-55А.
Закрепите провода пластиковыми хомутами к кузовным элементам, избегая натяжения и контакта с острыми кромками. Проверьте отсутствие замыканий, подключив контрольную лампу между массой и каждым проводом при включенном поворотнике. Если лампа горит постоянно – ищите короткое замыкание в цепи.
Типичные ошибки при замене поворотников и как их избежать
Первая распространённая ошибка – игнорирование состояния крепёжных элементов. На ГАЗ 3102 поворотники фиксируются винтами с резьбой М5 или М6, которые часто ржавеют из-за воздействия влаги и реагентов. Перед демонтажем обработайте их проникающей смазкой (например, WD-40) за 10–15 минут до работы. Если винт не поддаётся, не применяйте чрезмерную силу – используйте ударную отвёртку или нагрейте крепёж паяльником. Сломанный винт потребует высверливания, что усложнит процесс и может повредить кузов.
Вторая ошибка – неправильный подбор лампы. В поворотниках ГАЗ 3102 используются лампы типа PY21W с цоколем BAU15s, но владельцы часто устанавливают аналоги с другим цоколем (например, BA15s) или мощностью. Это приводит к некорректной работе реле-прерывателя или перегреву патрона. Проверяйте маркировку на старой лампе и сверяйте её с документацией. При установке светодиодных аналогов учитывайте полярность и необходимость резистора для стабильной работы штатной электрики.
Третья проблема – повреждение проводки при снятии блока поворотника. На ГАЗ 3102 провода подключаются через разъём с хрупкими пластиковыми фиксаторами. Отсоединяйте его только после нажатия на защёлку, а не дёргайте за провода. Если разъём окислен, очистите контакты мелкозернистой наждачной бумагой или специальным спреем для электрики. При обрыве провода используйте пайку и термоусадочную трубку – изолента не обеспечит долговечной защиты от влаги.
Четвёртая ошибка – пренебрежение проверкой герметичности после установки. Поворотники на ГАЗ 3102 не имеют заводской герметизации, поэтому вода легко попадает внутрь через зазоры между корпусом и стеклом. После замены нанесите тонкий слой силиконового герметика по периметру стекла, избегая попадания на оптику. Если поворотник уже запотевает, просушите его феном и замените уплотнительное кольцо – стандартный диаметр 40 мм, толщина 3 мм.
Пятая ошибка – неправильная регулировка угла наклона поворотника. На ГАЗ 3102 корпус фиксируется двумя винтами, один из которых отвечает за вертикальное положение. После установки проверьте, чтобы световой пучок был направлен параллельно дороге и не слепил встречных водителей. Для регулировки ослабьте винты, выровняйте поворотник по меткам на кузове и затяните крепёж с моментом 3–4 Н·м. Используйте динамометрическую отвёртку, чтобы избежать перетяжки.
