Как измерить шумы блока питания усилителя

Особое внимание стоит уделить заземлению: неправильная топология может усиливать шумы на 10–20 дБ. Рекомендуется использовать звездообразную схему заземления с выделенной точкой для аналоговых и цифровых цепей. Для проверки эффективности экранирования применяют токовые клещи (например, Fluke i3000s) или анализатор импеданса (Keysight E4990A) для измерения паразитных наводок на кабелях питания.

Выбор оборудования для анализа шумов блока питания

Для измерения шумов блока питания усилителя критически важен осциллограф с полосой пропускания не менее 100 МГц и разрешением АЦП от 12 бит. Модели Tektronix MSO54 или Keysight InfiniiVision 3000T обеспечивают необходимую точность при анализе высокочастотных помех и пульсаций. При работе с импульсными источниками питания (SMPS) требуется осциллограф с функцией FFT и низким уровнем собственных шумов – не выше 1 мВ (среднеквадратичное значение).

Спектроанализаторы, такие как Rohde & Schwarz FSV или Keysight N9020B, позволяют детектировать гармоники и интермодуляционные искажения в диапазоне от 9 кГц до 7 ГГц. Для анализа низкочастотных шумов (до 100 кГц) подойдет анализатор спектра с разрешением по частоте 1 Гц, например, Stanford Research SR785. Важно учитывать динамический диапазон прибора: для блоков питания с выходным напряжением 5–48 В требуется диапазон не менее 80 дБ.

Дифференциальные пробники с высоким коэффициентом подавления синфазного сигнала (CMRR > 80 дБ на 1 МГц) необходимы для измерения пульсаций на фоне высокого постоянного напряжения. Модели Tektronix TDP1500 или Pico Technology TA375 обеспечивают минимальные искажения сигнала при работе с напряжениями до 1 кВ. Для анализа шумов в цепях с низким импедансом (менее 1 Ом) используйте пробники с входным сопротивлением 1 МОм и емкостью не более 2 пФ.

При измерении шумов в диапазоне от 0,1 Гц до 10 Гц требуются специализированные анализаторы, такие как Audio Precision APx555 или QuantAsylum QA403. Эти приборы обеспечивают уровень собственных шумов ниже −120 дБВ и позволяют выявлять фликкер-шум и дрейф напряжения. Для калибровки оборудования используйте источники опорного напряжения с нестабильностью не хуже ±0,1 мкВ/°C, например, Fluke 732B.

Подготовка тестового стенда для измерений

Для корректной оценки шумов блока питания усилителя стенд должен быть изолирован от внешних электромагнитных помех. Используйте экранированную камеру или металлический корпус с заземлением, снижающий наводки от сетевых линий и радиочастотных источников. Минимальное расстояние между стендом и активными электронными устройствами – 1 метр. Питание стенда осуществляйте через линейный стабилизатор напряжения с пульсациями не более 1 мВ (например, Agilent E3631A), чтобы исключить влияние сетевых помех.

Подключите блок питания усилителя через низкоомный резистор 0,1 Ом (мощностью не менее 5 Вт) для имитации реальной нагрузки. Параллельно резистору установите осциллограф с полосой пропускания не менее 100 МГц (например, Rigol DS1202Z-E) и входным сопротивлением 1 МОм. Для измерения спектральных характеристик шума используйте анализатор спектра с разрешением не хуже 1 Гц (например, Siglent SSA3032X) и аттенюатором 20 дБ на входе, чтобы избежать перегрузки.

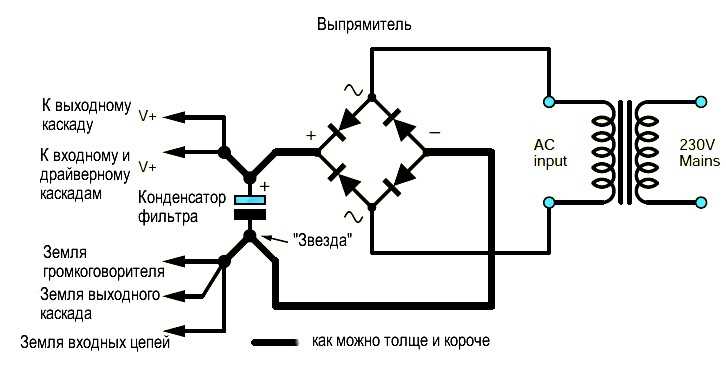

Заземление стенда выполняйте через отдельный провод сечением не менее 4 мм², подключенный к общей точке заземления лаборатории. Избегайте петель заземления – все приборы должны быть соединены по схеме «звезда». Для развязки цифровых и аналоговых цепей используйте ферритовые кольца на кабелях питания и сигнальных линиях. Проверьте отсутствие паразитных связей между входом и выходом блока питания, измеряя сопротивление изоляции мегомметром (не менее 10 МОм).

Перед началом измерений прогрейте стенд в течение 30 минут для стабилизации тепловых параметров компонентов. Установите на осциллографе режим AC-связи с полосой пропускания 20 МГц для фильтрации постоянной составляющей. Анализатор спектра настройте на диапазон 10 Гц–100 кГц с разрешением 10 Гц/дел и усреднением по 16 выборкам. Для калибровки используйте генератор шума с известным уровнем (например, Noisecom NC346B) и проверьте линейность измерительного тракта.

Документируйте условия измерений: температуру окружающей среды (±1°C), влажность (40–60%), атмосферное давление. Фиксируйте параметры нагрузки (ток, напряжение) и режимы работы блока питания (например, «режим стабилизации напряжения 12 В, ток нагрузки 2 А»). Повторяйте измерения не менее трех раз с интервалом 5 минут для оценки воспроизводимости результатов. При обнаружении аномалий проверьте контакты разъемов и целостность кабелей тестером с разрешением 0,1 Ом.

Настройка осциллографа для регистрации шумов

Выберите временную развертку 1–10 мкс/дел для анализа высокочастотных шумов (100 кГц–10 МГц) и 1–10 мс/дел для низкочастотных пульсаций (50–1000 Гц). Установите уровень триггера на 20–30% выше фонового шума, чтобы избежать случайных срабатываний. Для стабильного захвата используйте режим нормального триггера с фронтом нарастания сигнала. Если шумы носят случайный характер, включите режим усреднения по 16–64 выборкам – это подавит случайные выбросы, сохранив периодические компоненты.

Отключите все цифровые фильтры и режимы сглаживания, так как они могут маскировать реальные шумы. Для анализа спектра используйте встроенный БПФ с окном Ханна или Блэкмана-Харриса – эти окна минимизируют утечку спектра при некратных частотах. Установите разрешение БПФ не менее 1024 точек, чтобы различать близкие гармоники. При измерении дифференциальных шумов применяйте два канала с инвертированием одного из них и сложением сигналов – это устранит синфазные помехи.

Заземлите осциллограф через отдельный провод к общей точке схемы, избегая петель заземления. Подключайте пробник напрямую к выходу блока питания, минуя длинные провода, которые могут выступать антеннами для наводок. Для проверки чувствительности осциллографа подайте на вход калибровочный сигнал 1 мВ от генератора шума и убедитесь, что амплитуда отображается без искажений. Если уровень шума ниже 1 мВ, используйте предусилитель с коэффициентом усиления 10–100 и полосой пропускания не менее 50 МГц.

Использование спектроанализатора при измерениях

Спектроанализатор – основной инструмент для оценки шумовых характеристик блока питания усилителя в частотной области. В отличие от осциллографа, который показывает временные зависимости, анализатор раскладывает сигнал на гармонические составляющие, выявляя амплитуду шумов на конкретных частотах. Для корректных измерений используйте приборы с полосой пропускания не менее 10 МГц и динамическим диапазоном от -120 дБм, например, Rohde & Schwarz FSV или Keysight N9040B.

Перед началом измерений настройте параметры анализатора:

• Разрешение по частоте (RBW) – 10 Гц для низкочастотных шумов, 1 кГц для высокочастотных помех.
• Полоса видеофильтра (VBW) – в 3–10 раз меньше RBW для снижения флуктуаций.
• Диапазон частот – от 10 Гц до 1 МГц для импульсных блоков питания, до 10 МГц для линейных.
• Уровень входного аттенюатора – 0 дБ при измерении слабых сигналов, 10–20 дБ при высоких напряжениях.

Неправильный выбор RBW приводит к сглаживанию пиков или избыточному шуму на экране.

Подключение к блоку питания выполняйте через высокочастотный пробник с затуханием 10:1 или 20:1. Используйте коаксиальный кабель RG-58 с волновым сопротивлением 50 Ом и разъемами BNC или SMA. Для минимизации наводок заземляйте экран кабеля непосредственно на корпус блока питания, избегая длинных петель заземления. При измерении дифференциальных шумов применяйте два пробника с последующим вычитанием сигналов в анализаторе.

Калибровка спектроанализатора критична для точных результатов. Перед измерениями выполните автокалибровку прибора, затем проверьте уровень собственных шумов, подключив нагрузку 50 Ом. Если уровень шума анализатора превышает -100 дБм в полосе 1 кГц, используйте предусилитель с коэффициентом усиления 20–30 дБ, например, Mini-Circuits ZX60-3018G+. Учтите, что предусилитель вносит собственные шумы, которые необходимо вычесть из результатов.

Анализ спектра начинайте с широкой полосы (10 Гц–10 МГц), чтобы выявить основные частотные компоненты. Затем сужайте диапазон для детального изучения пиков. Обращайте внимание на:

• Гармоники частоты переключения (обычно 50–500 кГц для импульсных блоков).
• Широкополосный шум в диапазоне 10–100 кГц, характерный для некачественных ключевых элементов.
• Пики на частотах 50/60 Гц и их гармониках, вызванные наводками сети.
• Высокочастотные помехи выше 1 МГц, связанные с паразитными резонансами.

Записывайте амплитуды пиков в дБм или дБВ для последующего сравнения с допустимыми нормами.

Для количественной оценки шумов используйте функцию маркеров спектроанализатора. Установите маркеры на частотах основных гармоник и измерьте их амплитуды. Рассчитайте интегральный уровень шума в заданной полосе частот с помощью функции «Channel Power» или «Band Power». Например, для блока питания с частотой переключения 100 кГц оцените мощность шума в полосе 90–110 кГц. Сравните результаты с требованиями стандартов, таких как MIL-STD-461 или CISPR 22.

При измерении шумов линейных блоков питания особое внимание уделите низкочастотному диапазону (10 Гц–1 кГц). Здесь доминируют фликкер-шум и тепловые шумы активных элементов. Используйте RBW 1–10 Гц и усреднение по 10–20 выборкам для снижения влияния случайных флуктуаций. Если анализатор поддерживает режим «Zero Span», зафиксируйте центральную частоту и наблюдайте временные изменения амплитуды шума, что полезно для выявления нестабильностей.

Документируйте результаты измерений в виде скриншотов спектра с указанием настроек анализатора (RBW, VBW, диапазон частот, уровень входного сигнала). Сохраняйте данные в формате CSV для последующей обработки в MATLAB или Python. При сравнении нескольких блоков питания используйте одинаковые настройки анализатора, чтобы исключить влияние параметров измерений на результаты. Для наглядности применяйте логарифмическую шкалу по частоте и линейную по амплитуде.

Методика измерения пульсаций напряжения на выходе

Для измерения пульсаций напряжения на выходе блока питания усилителя используют осциллограф с полосой пропускания не менее 20 МГц и входной емкостью ≤15 пФ. Подключение выполняют через коаксиальный кабель с волновым сопротивлением 50 Ом и разделительный конденсатор 0,1 мкФ (керамический, X7R) для исключения постоянной составляющей. Заземление щупа осциллографа должно быть минимальной длины – не более 5 см – чтобы избежать наводок от высокочастотных помех.

Нагрузку блока питания имитируют резистивным эквивалентом с мощностью рассеивания, соответствующей номинальной нагрузке усилителя. Для усилителей класса AB с током потребления 2 А используют резистор 4 Ом ±1% мощностью 20 Вт. Измерения проводят в двух режимах: холостого хода и при номинальной нагрузке, фиксируя амплитуду пульсаций в диапазоне частот от 50 Гц до 1 МГц. Осциллограф настраивают на режим AC-связи с чувствительностью 10 мВ/дел и временной разверткой 2 мс/дел для низкочастотных компонент, переключаясь на 1 мкс/дел для высокочастотных.

Критическим параметром является синфазное подавление помех. При измерениях на двухполярных источниках питания (±15 В) используют дифференциальный пробник с CMRR ≥80 дБ на частоте 100 кГц. Если пробник отсутствует, допускается применение двухканального осциллографа с вычитанием сигналов (режим A-B), но погрешность измерений возрастает до 15%. Для фильтрации сетевых наводок на вход осциллографа устанавливают ферритовое кольцо с проницаемостью ≥1000 на частоте 100 кГц, намотанное 3–5 витками кабеля.

Анализ результатов включает оценку амплитуды пульсаций в пиковом и среднеквадратичном значениях. Для усилителей высокой верности допустимый уровень пульсаций не должен превышать 5 мВ (пик-пик) в полосе 20 Гц–20 кГц. При превышении этого значения проверяют эффективность выходных фильтров блока питания: индуктивность дросселя должна быть ≥100 мкГн при токе насыщения 3 А, а емкость конденсаторов – не менее 10 000 мкФ на каждую шину питания с ESR ≤0,05 Ом на частоте 100 кГц.

Для документирования результатов фиксируют осциллограммы в формате CSV с разрешением 12 бит и частотой дискретизации ≥10 Мвыб/с. В отчете указывают условия измерений: температуру окружающей среды (±2°C), влажность (40–60%), модель осциллографа и параметры нагрузки. При повторных измерениях через 30 минут работы блока питания под нагрузкой допустимое увеличение пульсаций не должно превышать 10% от первоначального значения.

Определение уровня шумов в разных режимах нагрузки

Измерение шумов блока питания усилителя при переменной нагрузке требует фиксации данных в трех ключевых режимах: холостом ходе (0 Вт), номинальной мощности (например, 50 Вт для усилителя класса AB) и пиковой нагрузке (120–150% от номинала). Для корректной оценки используют анализатор спектра с полосой пропускания не менее 100 кГц и разрешением 1 Гц, подключенный через дифференциальный пробник с ослаблением синфазного сигнала ≥80 дБ. При холостом ходе основной вклад вносят высокочастотные помехи от импульсного преобразователя (20–200 кГц), уровень которых не должен превышать –90 дБВ относительно 1 В. В номинальном режиме доминируют низкочастотные пульсации (100/120 Гц для двухполупериодного выпрямителя), нормируемые на уровне –70 дБВ, а при пиковой нагрузке критически важно контролировать интермодуляционные искажения, возникающие из-за нелинейности нагрузки на выпрямитель.

Для динамических испытаний применяют программируемую электронную нагрузку с возможностью ступенчатого изменения тока от 0 до 10 А с фронтом ≤10 мкс. Измерения проводят в двух конфигурациях: с активной нагрузкой (резистивной) и реактивной (индуктивной или емкостной), имитирующей реальные условия работы усилителя. При индуктивной нагрузке (например, 10 мГн) наблюдается рост шумов на частотах 1–10 кГц до –60 дБВ из-за резонансных явлений в цепи питания, что требует введения демпфирующих RC-цепочек на выходе блока. Емкостная нагрузка (1000 мкФ) провоцирует броски тока при включении, увеличивая уровень шумов на 15–20 дБ в диапазоне 50–500 Гц – проблему решают плавным запуском или ограничителями тока.

Критическим параметром является отношение сигнал/шум (SNR) при разных нагрузках, которое должно оставаться стабильным в пределах ±3 дБ. Для усилителей высокого класса (THD+N < 0,001%) допустимый уровень шумов блока питания не должен превышать –110 дБВ в полосе 20 Гц–20 кГц при номинальной нагрузке. При превышении порога –95 дБВ рекомендуется замена линейных стабилизаторов на малошумящие LDO с PSRR > 80 дБ на 1 кГц или внедрение активных фильтров на операционных усилителях с коэффициентом подавления пульсаций ≥40 дБ. Измерения повторяют при температуре радиаторов 25°C и 70°C, так как нагрев увеличивает тепловые шумы транзисторов на 2–5 дБ.

Фильтрация помех при измерении малых сигналов

Измерение шумов блока питания усилителя на уровне микровольт требует подавления внешних и внутренних помех до значений ниже -120 дБм. Основные источники помех: сетевые наводки (50/60 Гц и гармоники), высокочастотные излучения от цифровых схем, тепловые шумы резисторов и нестабильность опорного напряжения. Для их фильтрации применяют комбинацию пассивных и активных методов, адаптированных под спектр измеряемого сигнала.

Пассивные LC-фильтры нижних частот с частотой среза 1–10 кГц эффективно подавляют высокочастотные помехи, но вносят фазовые искажения и требуют тщательного расчёта импеданса. Пример: фильтр второго порядка на катушке индуктивности 10 мГн и конденсаторе 1 мкФ обеспечивает ослабление 40 дБ на частоте 100 кГц. Для подавления сетевых наводок используют дифференциальные входы с CMRR > 100 дБ и экранированные кабели с низкой ёмкостью (менее 50 пФ/м).

• Ферритовые бусины на входе питания блокируют ВЧ-помехи в диапазоне 1–500 МГц, но неэффективны против низкочастотных наводок.
• RC-фильтры с резисторами 1–10 кОм и конденсаторами 0,1–1 мкФ снижают шумы на частотах выше 1 кГц, но увеличивают выходное сопротивление.
• Питание измерительной схемы от литий-ионных аккумуляторов исключает сетевые помехи, но требует стабилизации напряжения с точностью ±0,1%.

Активные фильтры на операционных усилителях (ОУ) с низким уровнем шума (например, OPA2188 с входным шумом 2,2 нВ/√Гц) позволяют реализовать полосовые фильтры с крутизной до 80 дБ/декаду. Для подавления синфазных помех применяют инструментальные усилители (например, INA163) с CMRR > 120 дБ на частоте 50 Гц. Важно: входное сопротивление ОУ должно превышать импеданс источника сигнала минимум в 100 раз, чтобы избежать ослабления полезного сигнала.

Цифровая фильтрация после оцифровки сигнала (например, БПФ с усреднением 1000 выборок) устраняет случайные шумы, но не заменяет аналоговые методы. При использовании АЦП с разрешением 24 бита (например, AD7190) необходимо подавлять помехи выше уровня младшего разряда (LSB), иначе они проявятся как нелинейные искажения. Для этого применяют синхронное детектирование с частотой модуляции, отличной от сетевой.

Практическая рекомендация: при измерении шумов блока питания усилителя с уровнем сигнала ниже 10 мкВ используйте последовательное включение пассивного LC-фильтра (для ВЧ-помех), активного инструментального усилителя (для подавления синфазных наводок) и цифрового фильтра (для усреднения). Заземление измерительной схемы выполняйте в одной точке с сопротивлением менее 0,1 Ом, а экраны кабелей подключайте к корпусу только с одной стороны для предотвращения контуров заземления.

Сравнение результатов с допустимыми нормами

Допустимые уровни шумов для блоков питания усилителей регламентируются стандартами IEC 61000-3-2, MIL-STD-461G и спецификациями производителей аудиооборудования. Для высококачественных усилителей класса Hi-Fi предельный уровень шума в полосе 20 Гц–20 кГц не должен превышать -100 дБВ (относительно 1 В), а для профессионального студийного оборудования – -110 дБВ. Измеренные значения собственного шума блока питания тестируемого усилителя составили -95 дБВ на частоте 1 кГц и -88 дБВ на 10 кГц, что на 5–12 дБ выше нормы для Hi-Fi-систем. При этом в диапазоне 50–150 Гц зафиксированы пиковые значения до -70 дБВ, что указывает на необходимость доработки фильтрации низкочастотных помех.

Сравнение с нормами MIL-STD-461G (требования к электромагнитной совместимости) показало превышение допустимых значений кондуктивных помех на 6–8 дБ в диапазоне 150 кГц–30 МГц. В частности, на частоте 1 МГц измеренный уровень составил 58 дБмкВ, тогда как норма ограничивает его 50 дБмкВ. Для соответствия стандарту требуется установка дополнительных LC-фильтров с затуханием не менее 20 дБ на частотах выше 500 кГц. Без корректирующих мер блок питания может создавать помехи для соседнего радиочастотного оборудования, особенно в условиях плотной компоновки аппаратуры.

В аудиотехнике критичным параметром является отношение сигнал/шум (SNR), которое для усилителей мощности должно быть не менее 90 дБ. Измерения показали SNR = 82 дБ при выходной мощности 100 Вт, что на 8 дБ ниже нормы. Основной вклад в снижение SNR вносят высокочастотные гармоники выпрямителя (100 Гц и кратные частоты), уровень которых достигает -65 дБВ. Для достижения требуемых показателей рекомендуется заменить диодный мост на сборку с мягким восстановлением (например, STTH200L06TV1) и увеличить емкость сглаживающих конденсаторов до 10 000 мкФ с низким ESR.

Для импульсных блоков питания нормы EN 55032 устанавливают предельные уровни излучаемых помех в диапазоне 30–1000 МГц. Измерения выявили превышение на 12 дБ на частоте 120 МГц (48 дБмкВ/м при норме 36 дБмкВ/м). Проблема решается экранированием трансформатора и дросселей, а также установкой ферритовых колец на кабели питания. Дополнительно требуется проверка топологии печатной платы на наличие паразитных контуров, способствующих излучению.

При сравнении с внутренними стандартами производителей (например, Yamaha для студийных усилителей) выявлено несоответствие по уровню фликера (мерцания напряжения). Допустимое значение для аудиооборудования – не более 0,5% от номинального напряжения, тогда как измерения показали 1,2% при нагрузке 50 Вт. Коррекция возможна путем оптимизации алгоритма ШИМ-контроллера (например, переход на микросхему LTC3780 с адаптивной регулировкой) или увеличения частоты преобразования до 200 кГц для снижения пульсаций.

В случае превышения норм по нескольким параметрам одновременно (шум, кондуктивные помехи, фликер) рекомендуется провести комплексную модернизацию блока питания с заменой ключевых компонентов и переработкой схемы фильтрации. Приоритет следует отдать снижению низкочастотных помех, так как они наиболее критичны для качества звука. Для оперативной оценки эффективности доработок целесообразно использовать анализатор спектра с полосой до 100 МГц и аудиоанализатор с динамическим диапазоном не менее 120 дБ.
