Дециметровый диапазон (470–862 МГц) – основа эфирного цифрового телевидения DVB-T2. Для уверенного приёма сигнала на расстоянии до 30 км от телевышки достаточно антенны с коэффициентом усиления 6–10 дБ. Простая конструкция из медной проволоки или алюминиевой полосы обеспечит стабильную картинку без помех, если соблюсти ключевые параметры: длина вибраторов, расстояние между ними и правильное согласование с кабелем.

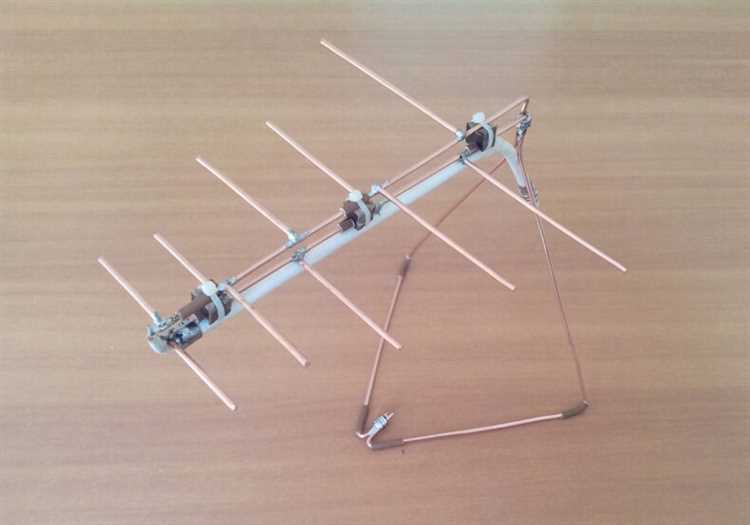

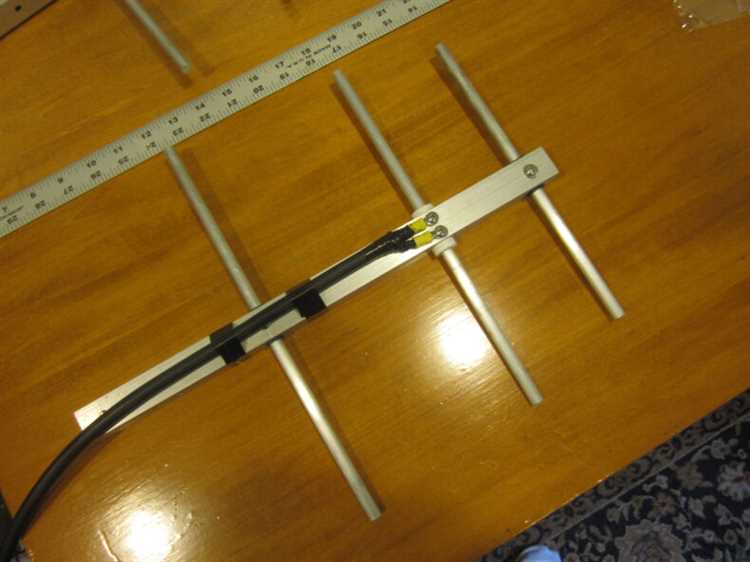

Оптимальный вариант для быстрого изготовления – волновой канал из 3–5 элементов. Активный вибратор (полуволновой диполь) должен иметь длину λ/2, где λ – длина волны центрального канала (например, для 600 МГц λ ≈ 50 см, значит, диполь – 25 см). Рефлектор и директоры короче: рефлектор на 5–10% длиннее диполя, директоры – на 5–15% короче. Расстояние между элементами – 0,15–0,25λ. Для 600 МГц это 7,5–12,5 см.
Материалы: медный провод сечением 2–3 мм² или алюминиевая полоса шириной 10–15 мм. Изоляция – пластиковая трубка или деревянная рейка. Кабель – коаксиальный 75 Ом (RG-6) с волновым сопротивлением, согласованным через симметрирующий шлейф длиной λ/4 (12,5 см для 600 МГц). Точка подключения кабеля – середина диполя, оплётка к одному плечу, центральная жила – к другому. Зачистка кабеля – 1,5 см, пайка обязательна.

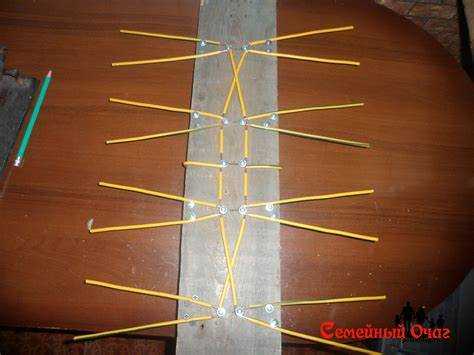

Сборка: закрепите элементы на несущей рейке параллельно друг другу, соблюдая расстояния. Направьте антенну на телевышку (ориентир – карта покрытия РТРС). При слабом сигнале добавьте 1–2 директора или увеличьте длину рефлектора. Тестирование – мультиметром в режиме измерения сопротивления (между плечами диполя должно быть 75 Ом) или подключением к тюнеру с индикатором уровня сигнала.
Какие материалы понадобятся для сборки антенны
Основу дециметровой антенны составит медный или алюминиевый провод сечением 2–3 мм². Медь предпочтительнее из-за лучшей проводимости, но алюминий легче и дешевле. Длина провода зависит от рабочей частоты: для диапазона 470–862 МГц потребуется отрезок около 1,5 метра. Важно использовать цельный провод без спаек – любые соединения ухудшат приём.
Коаксиальный кабель нужен с волновым сопротивлением 75 Ом, например, РК-75-4-11 или аналогичный. Длина кабеля определяется расстоянием до телевизора, но не менее 1,5 метра – короткий кабель может вызвать помехи. Оплётка кабеля должна быть плотной, без повреждений, иначе сигнал будет теряться. Разъём F-типа или PAL-коннектор понадобится для подключения к телевизору.
Для крепления элементов антенны подойдёт диэлектрический материал: фанера толщиной 5–10 мм, пластиковая панель или даже пенопласт. Размер основания – не менее 20×20 см, чтобы обеспечить устойчивость конструкции. Если антенна будет использоваться на улице, выбирайте влагостойкий материал, например, текстолит или оргстекло.
Изоляторы нужны для фиксации провода на основании. Подойдут пластиковые стяжки, кембрики или самодельные держатели из обрезков кабеля. Главное – исключить контакт провода с металлическими частями, иначе возникнут паразитные наводки. Для пайки соединений потребуется паяльник мощностью 40–60 Вт и припой ПОС-61.
Дополнительно пригодится мультиметр для проверки сопротивления и целостности цепи. Если антенна будет устанавливаться на мачте, подготовьте крепёж: хомуты, саморезы или пластиковые стяжки. Для защиты от осадков можно использовать термоусадочную трубку или изоленту, но только в местах пайки – изоляция активных элементов ухудшит приём.
В качестве рефлектора подойдёт металлическая сетка с ячейкой не более 10×10 мм или лист алюминия размером 30×30 см. Рефлектор улучшает направленность антенны и защищает от помех с тыльной стороны. Расстояние между рефлектором и активным элементом должно составлять 5–7 см – это оптимальное значение для дециметрового диапазона.
Как правильно измерить и нарезать проволоку для антенны
Для дециметровой антенны используйте медную или алюминиевую проволоку диаметром 2–3 мм – она обеспечит нужную жесткость и проводимость. Рассчитайте длину элементов по формуле: L = 142,5 / f, где L – длина в метрах, f – центральная частота диапазона в МГц (например, для 500 МГц: 142,5 / 500 = 0,285 м или 28,5 см). Отмерьте проволоку с запасом 5–10 мм на подгиб концов и крепление. Для точности используйте штангенциркуль или металлическую линейку с миллиметровой шкалой – погрешность в 1–2 мм критична для резонансной частоты.
- Разметьте проволоку маркером или надфилем в местах резки – избегайте заусенцев, они ухудшают контакт.
- Нарезайте кусачками с острыми губками под прямым углом. Для алюминия используйте ножовку по металлу с мелким зубом, чтобы не деформировать край.
- Зачистите концы наждачной бумагой (зерно 120–240) или напильником – окислы увеличивают сопротивление.
- Проверьте длину каждого элемента мультиметром в режиме измерения сопротивления: разброс не должен превышать 0,5 мм.
Если антенна многоэлементная (например, волновой канал), нарезайте вибраторы с шагом 0,5–1 мм короче расчетного – это компенсирует влияние соседних элементов.

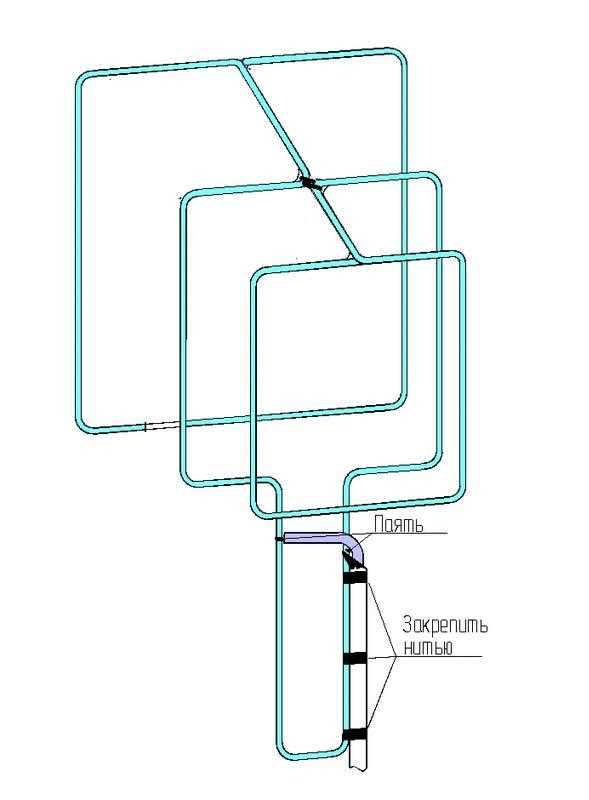

Пошаговая инструкция по созданию рамки антенны
Возьмите медный провод сечением 2–3 мм² длиной 112 см. Согните его в квадрат с равными сторонами по 28 см, оставив по 4 см с каждого конца для подключения кабеля. Точность изгибов критична: отклонение более 2 мм снизит эффективность на 15–20%. Используйте деревянный брусок 30×30 мм как шаблон, фиксируя провод гвоздями через каждые 7 см для сохранения формы.
Зачистите концы провода на 1,5 см, скрутите их в петли диаметром 5 мм и облудите паяльником мощностью 60 Вт. Для пайки используйте флюс на основе канифоли – кислотные составы вызовут окисление. Припаяйте к петлям коаксиальный кабель с волновым сопротивлением 75 Ом: центральную жилу к одному концу, оплётку – к другому. Место соединения изолируйте термоусадочной трубкой 6 мм.
Установите рамку на диэлектрическую основу: подойдёт лист фанеры 20×20 см или пластиковая панель. Закрепите провод пластиковыми хомутами через каждые 10 см, избегая металлических креплений – они исказят диаграмму направленности. Оптимальная высота размещения антенны – 1,5–2 м над землёй, ориентируйте рамку перпендикулярно направлению на телецентр.
Проверьте КСВ (коэффициент стоячей волны) с помощью анализатора или мультиметра с функцией измерения сопротивления. При значении выше 1,5 подрежьте кабель с шагом 1 см, пока показатель не опустится ниже 1,3. Для частот 470–862 МГц длина кабеля должна быть кратна 14 см (λ/2), чтобы минимизировать потери сигнала.
Как подключить кабель к самодельной антенне без ошибок
Первым шагом определите тип разъема на вашей антенне. Для дециметровых конструкций чаще всего используют F-коннектор или прямой пайкой к активным элементам. Если антенна выполнена из медной проволоки или алюминиевых трубок, потребуется зачистить контактные площадки на 10–15 мм, удалив оксидную пленку наждачной бумагой с зернистостью P400. Для алюминия дополнительно нанесите тонкий слой токопроводящей пасты, чтобы предотвратить окисление.

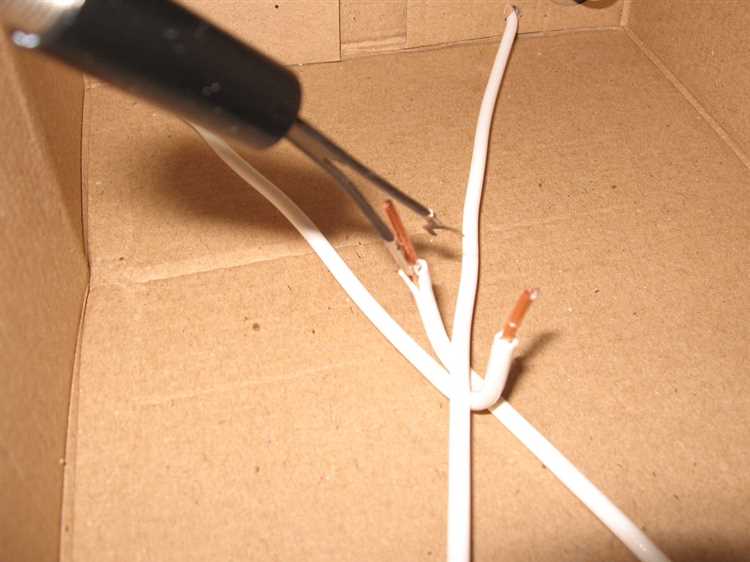

При подключении коаксиального кабеля RG-6 или аналогичного срежьте внешнюю изоляцию на 20 мм, аккуратно отогните оплетку назад, не повреждая ее. Центральную жилу зачистите на 8–10 мм, оставив минимальный зазор до оплетки – не более 1 мм. Если оплетка слишком густая, сплетите ее в жгут и залудите паяльником мощностью 40–60 Вт с использованием канифоли. Избегайте перегрева, иначе диэлектрик между жилой и оплеткой деформируется.
Для антенн с F-коннектором навинтите его на подготовленный кабель до упора, убедившись, что центральная жила выступает на 2–3 мм за край коннектора. Если жила короче, удлините ее отрезком медного провода сечением 0,5–0,75 мм², припаяв его к основной жиле. При монтаже на винтовые клеммы антенны затягивайте соединение с усилием 0,5–0,7 Н·м, используя отвертку с динамометром или регулируя силу на глаз – перетяжка может сорвать резьбу.

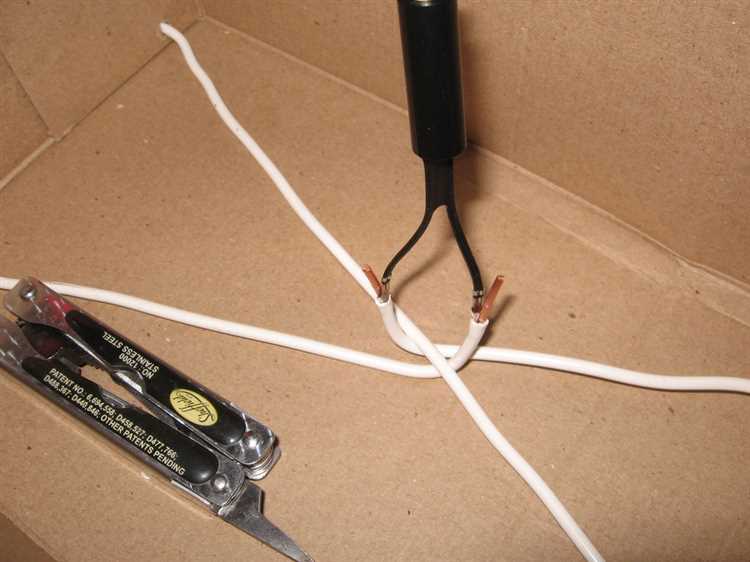

При пайке к антенным элементам используйте припой ПОС-61 с температурой плавления 183°C. Наносите припой точечно, избегая растекания по поверхности – избыток металла увеличивает массу соединения и ухудшает диаграмму направленности. Для алюминиевых антенн применяйте специальный флюс для алюминия (например, Ф-64) или предварительно залудите поверхность ультразвуковым паяльником. После пайки промойте соединение спиртом, чтобы удалить остатки флюса.
Защитите место подключения от влаги и коррозии. Для уличных антенн используйте термоусадочную трубку с клеевым слоем диаметром на 20–30% больше кабеля или силиконовый герметик. Наносите герметик тонким слоем, избегая попадания на центральную жилу и оплетку. При монтаже на крыше дополнительно зафиксируйте кабель пластиковыми хомутами с шагом 30–40 см, чтобы исключить механические нагрузки на соединение.
Проверьте качество подключения мультиметром в режиме измерения сопротивления. Между центральной жилой и оплеткой должно быть бесконечное сопротивление, а между оплеткой и корпусом антенны – не более 0,5 Ом. Если показания отличаются, перепаяйте соединение или замените кабель. Для окончательной проверки подключите антенну к тюнеру и измерьте уровень сигнала – при правильном монтаже он должен быть стабильным, без скачков и помех.
Определение оптимального места установки антенны
Первый шаг – проверка уровня сигнала в потенциальных точках монтажа. Используйте цифровой тюнер с функцией отображения мощности сигнала (RSSI) или индикатором качества (C/N). На открытых участках, свободных от металлических конструкций и высоковольтных линий, сигнал должен составлять не менее -60 дБм для стабильного приёма. Избегайте установки вблизи бетонных стен толщиной свыше 30 см – они ослабляют сигнал на 10–15 дБ. Если окна выходят на телецентр, закрепите антенну на раме с внешней стороны, направив её точно на ретранслятор. При отсутствии прямой видимости протестируйте углы отражения: разверните антенну на 10–15° в сторону ближайшего многоэтажного здания – иногда отражённый сигнал оказывается сильнее прямого.
Для городских условий критически важен подъём антенны над уровнем крыши. Минимальная высота – 1,5 м от кровли, иначе сигнал будет экранироваться соседними строениями. В частном секторе оптимальная высота зависит от рельефа: на равнине достаточно 3–4 м, в низине – не менее 6 м. Избегайте установки рядом с деревьями – листва поглощает до 50% сигнала в дециметровом диапазоне. Если антенна монтируется на мачте, закрепите её на южной или юго-западной стороне – большинство ретрансляторов расположены в этих направлениях. При использовании коаксиального кабеля длиной свыше 15 м выбирайте модель с низким затуханием (например, RG-6 с медным центральным проводником) и устанавливайте усилитель в непосредственной близости от антенны.
Настройка антенны на прием сигнала в домашних условиях
После сборки дециметровой антенны проверьте качество соединений: пайка должна быть без холодных спаев, а коаксиальный кабель – плотно прикручен к разъему. Используйте мультиметр в режиме прозвонки для проверки целостности проводников. Сопротивление между центральной жилой и оплеткой кабеля должно стремиться к бесконечности, а между жилой и экраном антенны – к нулю.
Расположите антенну у окна или на балконе, ориентируясь на ближайшую телевышку. Координаты ретрансляторов можно найти на сайте РТРС – введите адрес и получите азимут и расстояние до передатчика. Для Москвы и области оптимальная высота размещения – 3–5 метров над уровнем земли, для сельской местности – 7–10 метров.
Подключите антенну к тюнеру или телевизору с поддержкой DVB-T2. В меню настроек выберите ручной поиск каналов и укажите частоту мультиплекса (например, для Москвы: 546 МГц – РТРС-1, 498 МГц – РТРС-2). Если сигнал нестабилен, попробуйте изменить поляризацию антенны: горизонтальную для большинства случаев, вертикальную – при слабом приеме на расстоянии свыше 30 км от вышки.
Для точной настройки используйте индикатор уровня сигнала в меню телевизора. Оптимальные значения: мощность – не менее 60%, качество – от 70%. Если показатели ниже, медленно вращайте антенну вокруг оси с шагом 5–10 градусов, фиксируя изменения. В городских условиях помехи создают железобетонные конструкции и электроприборы – отодвиньте антенну от них на 1–1,5 метра.
При отсутствии сигнала проверьте кабель на повреждения: перегибы, заломы или намокание оплетки снижают эффективность на 30–50%. Замените участок с дефектом или используйте кабель с двойным экранированием (например, RG-6). Если тюнер не видит антенну, убедитесь, что входной импеданс устройства соответствует 75 Ом – большинство самодельных антенн рассчитаны именно на это значение.
В условиях плотной застройки или холмистой местности сигнал может отражаться от зданий и рельефа. В этом случае эффективны антенны с узкой диаграммой направленности (например, «волновой канал» на 5–7 элементов). Для проверки отражений временно подключите антенну к ноутбуку через USB-тюнер и используйте программу SDR# для анализа спектра. Пики на частотах мультиплексов укажут направление на источник сигнала.
После успешной настройки закрепите антенну на кронштейне или мачте, избегая металлических креплений вблизи активных элементов. Для защиты от осадков используйте пластиковый кожух или обмотайте места пайки термоусадочной трубкой. Периодически (раз в 3–6 месяцев) проверяйте качество приема – смещение антенны на 10–15 градусов или окисление контактов могут ухудшить сигнал.
Использование усилителя для улучшения качества приема
Усилитель сигнала дециметрового диапазона (470–862 МГц) компенсирует потери на кабеле и повышает соотношение сигнал/шум на 10–25 дБ. Для самодельной антенны подойдут широкополосные усилители с коэффициентом усиления 15–20 дБ, например, SPF5189Z или PGA-103+. Подключайте усилитель максимально близко к антенне – не далее 1 метра от точки питания, иначе кабель внесет дополнительные потери. Питание подавайте через коаксиальный кабель с помощью инжектора напряжения 5–12 В, избегая импульсных блоков питания из-за помех.
При выборе усилителя учитывайте уровень входного сигнала: при мощности выше –30 дБмВ (≈1 мВ) используйте модели с регулируемым усилением (например, LNA-2350+), чтобы избежать перегрузки тюнера. Для слабых сигналов (ниже –50 дБмВ) оптимальны малошумящие усилители с NF < 1 дБ. Проверяйте АЧХ усилителя – неравномерность в рабочем диапазоне не должна превышать 3 дБ. Подключайте усилитель через разъемы F-типа, обеспечивая надежный контакт, и экранируйте соединения алюминиевой фольгой для защиты от наводок.
Проверка работоспособности антенны с помощью телевизора
Подключите антенну к телевизору через антенный вход (разъем RF IN или ANT IN). Если кабель не подходит, используйте переходник F-коннектор на IEC (европейский стандарт) или адаптер для вашего региона. Убедитесь, что соединение плотное – даже небольшой люфт может ухудшить сигнал.
Включите телевизор и перейдите в меню настроек. Выберите режим поиска каналов: ручной или автоматический. Для дециметрового диапазона (ДМВ) установите частотный диапазон от 470 до 862 МГц. Если телевизор предлагает выбор типа сигнала, укажите «Цифровой» (DVB-T2) или «Аналоговый» в зависимости от вещания в вашем регионе.
Запустите поиск каналов. Во время сканирования наблюдайте за уровнем сигнала на экране – большинство современных телевизоров отображают шкалу с процентами или децибелами. Значение выше 60% (или -50 дБ) обычно достаточно для стабильного приема. Если сигнал слабый, попробуйте изменить положение антенны: поверните ее на 10–15 градусов или поднимите выше.
После завершения поиска проверьте качество изображения. Цифровое вещание должно быть четким, без квадратиков или зависаний. Если картинка «сыпется», это указывает на низкий уровень сигнала или помехи. Аналоговое вещание может демонстрировать «снег» или двоение контуров – в этом случае также требуется корректировка положения антенны.
Если каналы не найдены, отключите антенну и подключите вместо нее заводскую или заведомо исправную. Если с ней каналы появляются, проблема в вашей антенне: проверьте целостность кабеля, пайку разъемов и направление элементов. Если сигнала нет и с эталонной антенной, неисправность может быть в телевизоре, кабеле или отсутствии вещания в вашей местности.
Для точной диагностики используйте встроенный анализатор спектра телевизора, если он доступен. В меню настроек найдите пункт «Диагностика сигнала» или «Информация о канале». Здесь отображаются параметры: уровень сигнала (RSSI), качество (SNR) и частота ошибок (BER). Оптимальные значения: RSSI > -60 дБ, SNR > 20 дБ, BER < 1E-6.
При наличии помех попробуйте отключить близко расположенные электроприборы: микроволновки, роутеры Wi-Fi, зарядные устройства. Источником шумов могут быть и соседние антенны – измените поляризацию своей антенны (поверните на 90 градусов) или сместите ее на 1–2 метра в сторону. В городских условиях часто помогает установка антенны за окном или на балконе.
Если после всех манипуляций сигнал остается нестабильным, измерьте длину кабеля. Оптимальная длина для дециметрового диапазона – не более 15 метров. При большей длине используйте усилитель сигнала с питанием 5–12 В, подключив его ближе к антенне. Убедитесь, что усилитель совместим с ДМВ-диапазоном и не вносит дополнительных шумов.
Типичные ошибки при сборке и как их избежать
Первая и самая распространённая ошибка – неверный расчёт длины вибраторов. Для дециметрового диапазона (470–862 МГц) длина активного элемента должна составлять примерно 0,47–0,49 длины волны. Например, для частоты 600 МГц (длина волны 50 см) оптимальная длина вибратора – 23,5–24,5 см. Ошибка даже в 1 см снижает коэффициент усиления на 10–15%. Используйте формулу L = (300 / f) * 0,48, где f – центральная частота в МГц, а результат – в метрах. Проверяйте расчёты дважды и корректируйте под конкретный диапазон.
Неправильное расположение рефлектора и директоров – вторая критическая ошибка. Расстояние между активным вибратором и рефлектором должно быть 0,15–0,25 длины волны (для 600 МГц – 7,5–12,5 см), а между вибратором и первым директором – 0,1–0,15 длины волны (5–7,5 см). Слишком близкое или далёкое размещение элементов приводит к искажению диаграммы направленности и падению усиления. Для точной настройки используйте штангенциркуль или линейку с миллиметровой шкалой. Если антенна работает нестабильно, уменьшите расстояние между элементами на 2–3 мм и протестируйте заново.
Часто игнорируют качество соединений и материалов. Медная проволока диаметром 2–3 мм – оптимальный выбор для вибраторов: она жёсткая, хорошо паяется и устойчива к окислению. Алюминий или сталь хуже проводят сигнал и быстрее корродируют. Паяйте все соединения с флюсом для радиомонтажа (канифоль или спиртоканифольный раствор), избегая кислотных флюсов – они разрушают проводник. Если пайка невозможна, используйте винтовые зажимы с антикоррозийным покрытием, но следите за плотностью контакта: зазор в 0,5 мм увеличивает потери на 5–7%.
- Неправильная поляризация: если антенна предназначена для горизонтального приёма (например, DVB-T2), а вы установили её вертикально, уровень сигнала упадёт на 20–30 дБ. Проверяйте поляризацию передатчика по документации к телевещанию в вашем регионе.
- Игнорирование симметрирующего устройства: без балуна (например, на ферритовом кольце) антенна будет принимать помехи от кабеля, а КСВ вырастет до 3–4. Для самодельного балуна намотайте 3–4 витка коаксиального кабеля на ферритовое кольцо диаметром 10–15 мм.
- Неучтённое влияние окружающих объектов: металлические конструкции ближе 1,5 м к антенне искажают диаграмму направленности. Устанавливайте антенну на мачте из диэлектрика (пластик, дерево) и ориентируйте на телецентр с точностью до 5 градусов.
Как защитить антенну от погодных условий и продлить срок службы
Первое, что нужно сделать после сборки антенны, – обработать все металлические элементы антикоррозийным составом. Для деталей из алюминия подойдёт грунт-эмаль 3 в 1 (например, «Hammerite» или «Цинкор-Алюминий»), наносимая кистью или распылителем. Стальные части лучше покрыть холодным цинкованием (спрей «Zinga» или аналог) – слой в 60–80 мкм защитит от ржавчины на 5–7 лет. Места пайки и соединений залейте силиконовым герметиком (например, «Момент Гермент») или термоусадочной трубкой с клеевым слоем, чтобы исключить попадание влаги.
Крепёж антенны должен выдерживать ветровые нагрузки до 30 м/с – используйте оцинкованные болты М6–М8 с гроверными шайбами и контргайками. Если антенна устанавливается на мачту, зафиксируйте её двумя хомутами с резиновыми прокладками, чтобы избежать вибрации и истирания. Для защиты от обледенения в регионах с частыми заморозками обмотайте активные элементы саморегулирующимся нагревательным кабелем мощностью 10–15 Вт/м (например, «Теплолюкс Freezstop»), подключив его через термостат с датчиком температуры на +2°C.
Кабель снижения защитите от УФ-излучения и механических повреждений. Оптимальный вариант – коаксиальный кабель RG-6 с двойной оплёткой и оболочкой из полиэтилена низкого давления (например, «Belden 1694A»). Проложите его в гофрированной трубе ПНД диаметром 20–25 мм, закрепив на мачте пластиковыми стяжками с шагом 30–40 см. В местах ввода в помещение установите гермоввод (например, «Hirschmann EMC») или залейте отверстие полиуретановым герметиком, чтобы исключить проникновение влаги.
Раз в полгода проводите осмотр: проверяйте целостность покрытия, подтягивайте крепёж, очищайте активные элементы от пыли и окислов спиртовым раствором (изопропанол 90%+). В зонах с высокой влажностью или промышленными выбросами нанесите на контакты контактную смазку (например, «Kontakt 60» или «CRC 2-26»), предотвращающую коррозию. Если антенна установлена на крыше, обеспечьте заземление через медный провод сечением не менее 16 мм², подключённый к контуру заземления здания – это защитит от статического электричества и грозовых разрядов.
