Противотуманные фары на ВАЗ 2114 – элемент, который часто требует замены или обслуживания из-за повреждений, перегоревших ламп или коррозии контактов. Стандартная конструкция предусматривает крепление противотуманок (ПТФ) к бамперу тремя саморезами и фиксацию проводки через штатный разъем. Перед началом работ убедитесь, что автомобиль обесточен: отключите минусовую клемму аккумулятора, чтобы избежать короткого замыкания при случайном касании проводов.
Для демонтажа потребуются инструменты: крестовая отвертка (PH2), плоская отвертка для поддевания фиксаторов, ключ на 10 мм (если требуется снятие бампера) и мультиметр для проверки цепи. В большинстве случаев бампер снимать не обязательно, но если ПТФ установлены в нижней части, доступ к крепежу может быть затруднен. Обратите внимание на расположение саморезов: два из них находятся под фарой, один – сбоку, ближе к колесной арке.
Перед отсоединением разъема проверьте состояние контактов. Окисление или оплавление – частая причина неработающих ПТФ. Если фара не снимается, не прилагайте чрезмерных усилий: возможно, мешает защелка или герметик, которым она приклеена к бамперу. В таких случаях аккуратно подденьте корпус плоской отверткой, избегая повреждения пластика. После демонтажа осмотрите посадочное место на бампере: трещины или деформации могут потребовать замены детали перед установкой новой ПТФ.
При обратной установке следите за правильностью подключения проводки. Штатный разъем имеет ключ, исключающий неправильное соединение, но при самостоятельной доработке схемы важно соблюдать полярность. После сборки проверьте работу фар: включите габариты, затем ПТФ. Если фара не горит, прозвоните цепь мультиметром, начиная с предохранителя F16 (10 А) в монтажном блоке.
Как снять противотуманки на ВАЗ 2114: пошаговая инструкция
Противотуманные фары на ВАЗ 2114 крепятся к бамперу тремя винтами под крестовую отвёртку: два по бокам и один снизу. Перед началом работ отсоедините клемму аккумулятора, чтобы исключить короткое замыкание при случайном касании проводки. Если фары снимаются для замены, подготовьте новые уплотнительные резинки – они часто повреждаются при демонтаже.
Снимите нижнюю часть переднего бампера, открутив шесть саморезов: два под решёткой радиатора, два у колёсных арок и два снизу. Для удобства поднимите автомобиль на домкрате или используйте смотровую яму. Бампер держится на пластиковых защёлках – аккуратно подденьте его отвёрткой, чтобы не сломать фиксаторы.
Отсоедините разъём питания противотуманки, нажав на фиксатор пальцами или плоской отвёрткой. Проводка на ВАЗ 2114 часто окисляется – если контакт не снимается, обработайте его WD-40 и подождите 2–3 минуты. После отключения проверьте целостность проводов: трещины или оплавления указывают на необходимость замены жгута.

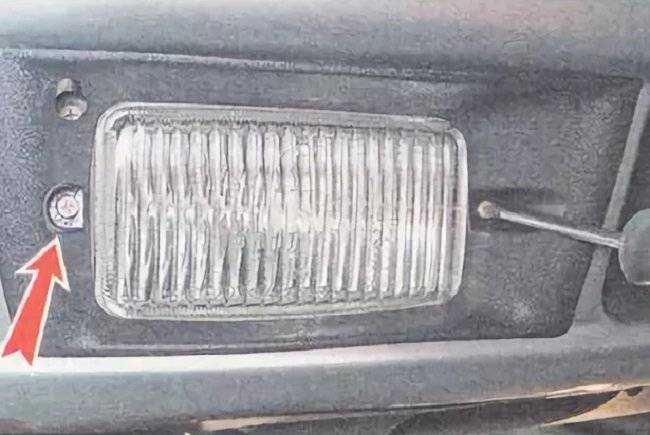

Открутите три винта крепления фары, удерживая её рукой, чтобы не выпала. Если винты закисли, используйте ударную отвёртку или прогрейте их паяльником. При установке новой фары убедитесь, что уплотнительная резинка плотно прилегает к бамперу – иначе внутрь попадет влага, что приведёт к запотеванию стекла.
При обратной сборке сначала подключите разъём, затем закрепите фару винтами. Не затягивайте их до упора сразу – сначала выровняйте фару по зазорам бампера, затем окончательно зафиксируйте. Проверьте работу фар, включив габариты и противотуманки: если лампа не горит, прозвоните проводку мультиметром.
Если противотуманки снимаются для доступа к другим узлам (например, к радиатору), не отсоединяйте бампер полностью – достаточно отогнуть его нижнюю часть. Для этого открутите только четыре самореза: два у арок и два снизу. Такой способ экономит время и снижает риск повреждения пластиковых креплений.
После установки новых фар отрегулируйте их световой пучок. Для этого используйте ровную стену и рулетку: расстояние от автомобиля до стены должно быть 5 метров, а центр светового пятна – на 10 см ниже уровня фар. Регулировочный винт находится на задней части корпуса – вращайте его, пока не добьётесь правильного положения.
Какие инструменты понадобятся для демонтажа противотуманных фар
Для снятия противотуманных фар на ВАЗ 2114 потребуется минимальный набор инструментов, но с конкретными характеристиками. Основной – крестовая отвёртка с магнитным наконечником или удлинённой рукояткой (PH2), так как винты крепления фар часто расположены в труднодоступных местах. Также необходим ключ на 8 мм или головка с трещоткой для откручивания гаек крепления фары к бамперу. Если болты закисли, пригодится жидкость WD-40 или аналоги для облегчения демонтажа.
Дополнительно понадобятся плоскогубцы с узкими губками для отсоединения электрических разъёмов, особенно если фиксаторы окислены или деформированы. Для защиты рук от острых краёв бампера и возможных порезов рекомендуется использовать перчатки из плотной ткани или нитрила. В случае повреждения пластиковых клипс крепления бампера стоит заранее приобрести запасные (артикул 2114-8401010-10 для передних клипс).
Если планируется замена ламп или проводки, пригодится мультиметр для проверки цепи и изолента (или термоусадочные трубки) для восстановления повреждённых участков. При работе в условиях низкой освещённости удобно использовать налобный фонарь с регулируемым углом наклона – это освободит руки и обеспечит точность действий.
Как отсоединить бампер для доступа к противотуманкам
Перед началом работ снимите клемму с аккумулятора, чтобы исключить короткое замыкание при случайном касании проводки. Подготовьте инструменты: крестовую отвёртку, ключ на 10 мм, плоскую отвёртку и пластиковые клипсодёры (или тонкую плоскую отвёртку с обмотанным изолентой жалом). Работайте на ровной поверхности, зафиксировав автомобиль стояночным тормозом.
Демонтаж начинайте с нижних креплений бампера. Под передней частью автомобиля найдите три самореза, фиксирующих пластиковую защиту картера, и выкрутите их. Отогните защиту вниз, чтобы получить доступ к двум болтам на 10 мм, крепящим бампер к кузову снизу. Открутите их, затем переместитесь к колёсным аркам.
- Снимите передние подкрылки: выкрутите по 3 самореза в каждом (два в арке, один у порога).
- Отсоедините пластиковые пистоны, удерживающие подкрылок – подденьте их клипсодёром.
- Отогните подкрылок, чтобы добраться до боковых креплений бампера (по 2 самореза с каждой стороны).
Вернитесь в подкапотное пространство. Откройте капот и снимите решётку радиатора: подденьте её снизу плоской отвёрткой, освободив 4 пластиковые защёлки. Под решёткой найдите два верхних болта на 10 мм, крепящих бампер к кузову – открутите их. Теперь бампер удерживается только на пластиковых пистонах. Аккуратно потяните его на себя, начиная с углов, чтобы освободить защёлки. Если бампер не поддаётся, проверьте наличие скрытых саморезов под декоративными накладками порогов.
Способы отключения проводки и разъемов противотуманных фар
Перед началом работ отсоедините клемму «минус» аккумулятора, чтобы исключить короткое замыкание. На ВАЗ 2114 разъемы противотуманок расположены за бампером – для доступа к ним потребуется снять нижнюю часть переднего обвеса или открутить подкрылок. Отсоедините колодку проводов, нажав на фиксатор пальцами или отверткой с плоским жалом, если защелка тугая. Проводка крепится к кузову пластиковыми хомутами – срежьте их бокорезами, чтобы не повредить изоляцию.
Если требуется полное отключение, отсоедините провода от реле или блока предохранителей. Реле противотуманок на ВАЗ 2114 находится в монтажном блоке под капотом (позиция K8 для левой фары, K9 – для правой). Извлеките реле, потянув его вверх, или отсоедините провода от контактов 85 и 86, предварительно пометив их маркером. Для временного отключения достаточно вынуть предохранитель F14 (10 А), отвечающий за цепь ПТФ.
При обратной сборке используйте термоусадочные трубки или изоленту для изоляции оголенных участков проводов. Если фары демонтируются надолго, закрепите провода к кузову новыми хомутами, чтобы избежать перетирания об острые кромки. Проверьте целостность проводки мультиметром: сопротивление между массой и контактом «+» должно стремиться к бесконечности, иначе возможны утечки тока.
Как открутить крепления и извлечь противотуманку из бампера
На ВАЗ 2114 противотуманные фары фиксируются к бамперу тремя точками: двумя винтами под крестовую отвёртку (диаметр 5 мм) и одним пластиковым фиксатором снизу. Винты расположены по бокам фары – верхний ближе к решётке радиатора, нижний – у края бампера. Пластиковый фиксатор находится в нижней части корпуса ПТФ и удерживает её от смещения. Для доступа к крепежу потребуется снять нижнюю часть бампера или работать через арку колеса, предварительно вывернув руль в сторону фары.
Последовательность действий:
- Отсоедините клемму «минус» от аккумулятора, чтобы исключить короткое замыкание при работе с проводкой.
- Снимите защитную накладку бампера (если установлена) – она крепится на защёлках и может мешать доступу к нижнему винту.
- Открутите оба боковых винта против часовой стрелки, используя отвёртку PH2. Винты часто закисают – при необходимости обработайте их WD-40 за 10–15 минут до демонтажа.
- Аккуратно отожмите пластиковый фиксатор снизу фары плоской отвёрткой, одновременно потянув ПТФ на себя. Фиксатор хрупкий – не прилагайте чрезмерных усилий.
Если фара не поддаётся, проверьте наличие дополнительных креплений: на некоторых модификациях ВАЗ 2114 устанавливают металлический кронштейн между бампером и корпусом ПТФ, закреплённый гайкой на 10 мм. В этом случае потребуется ключ-трещотка с удлинителем. После снятия крепежа отсоедините разъём проводки, нажав на фиксатор пальцем или отвёрткой – тяните за корпус разъёма, а не за провода.
При извлечении фары из бампера следите за положением уплотнительной резинки – она должна остаться на корпусе ПТФ или в посадочном месте бампера. Если резинка прилипла к бамперу, аккуратно отделите её пластиковой лопаткой. Перед установкой новой фары очистите посадочное место от грязи и ржавчины, обработайте винты графитовой смазкой для предотвращения прикипания.
Особенности снятия противотуманок с разных сторон автомобиля
Снятие левой противотуманки на ВАЗ 2114 требует предварительного демонтажа подкрылка – пластикового элемента, закреплённого на трёх саморезах и двух пистонах. После откручивания креплений подкрылок отгибается в сторону, открывая доступ к задней части фары. Здесь расположены две гайки на 10 мм: одна фиксирует фару к бамперу, вторая – к кронштейну кузова. Важно не перепутать их при обратной установке, так как неправильная затяжка может привести к перекосу оптики или повреждению резьбы. Проводка отсоединяется последней – разъём с фиксатором легко снимается нажатием на язычок.
Правая противотуманка демонтируется проще, но имеет нюанс: рядом проходит жгут проводов к датчику уровня тормозной жидкости. Чтобы не повредить изоляцию, рекомендуется временно отвести его в сторону, зафиксировав пластиковым хомутом. Гайки крепления здесь идентичны левой стороне, однако доступ к нижней гайке может быть затруднён из-за близкого расположения кронштейна радиатора. Для удобства используйте удлинённую головку на 10 мм с трещоткой – стандартный ключ не позволит провернуть гайку на полный оборот.
При работе с обеих сторон обратите внимание на резиновые уплотнители фар: они часто прилипают к посадочным местам и могут порваться при резком снятии. Чтобы избежать этого, прогрейте уплотнитель строительным феном в течение 30–40 секунд или аккуратно подденьте его плоской отвёрткой, начиная с нижнего края. После демонтажа проверьте состояние отражателя – если на нём есть следы окисления, очистите поверхность спиртом и мягкой тканью, иначе яркость свечения снизится на 15–20%.
