Ширина обода велосипеда влияет на выбор покрышки, давление в камере и управляемость. Неправильный подбор может привести к повреждению колеса, снижению сцепления или даже аварии. Стандартные значения ширины обода для горных велосипедов – от 20 до 35 мм, для шоссейных – от 13 до 25 мм, для гравийных – от 22 до 40 мм. Эти параметры напрямую связаны с рекомендуемой шириной покрышки: например, обод 25 мм оптимален для шин 28–45 мм.
Первое, что нужно сделать, – снять покрышку и камеру. На внутренней стороне обода часто нанесена маркировка с указанием ширины в миллиметрах (например, 23-622 или 29×1.95). Если надписи нет, потребуется измерить расстояние между закраинами обода штангенциркулем или линейкой. Измерение проводится в трёх точках по окружности, затем вычисляется среднее значение – это исключит погрешность из-за возможных деформаций.
Для точного подбора покрышки используйте правило 1.5–2.5x: ширина шины должна быть в 1,5–2,5 раза больше ширины обода. Например, обод 20 мм совместим с шинами 30–50 мм. Превышение этого диапазона увеличивает риск соскакивания покрышки, а занижение – ухудшает амортизацию и сцепление. Учитывайте также тип велосипеда: для кросс-кантри выбирайте более узкие обода, для даунхилла – широкие.
Если обод бескамерный, проверьте наличие специальных бортировочных выступов (bead lock). Они удерживают шину от соскакивания при низком давлении. Ширина таких ободов обычно указывается с учётом этих выступов, поэтому измеряйте расстояние между ними, а не по всей внутренней поверхности. Для бескамерных систем также важна герметичность: даже минимальное несоответствие ширины может привести к утечке воздуха.
Не полагайтесь на визуальную оценку. Обода с одинаковым внешним диаметром могут иметь разную внутреннюю ширину. Например, обод 29″ для гравия (30 мм) и для шоссе (19 мм) выглядят похоже, но требуют разных покрышек. Всегда сверяйтесь с технической документацией производителя или используйте калькуляторы совместимости, такие как ETRTO или WTB.
Какие инструменты понадобятся для измерения обода
Для точного определения ширины обода велосипеда потребуется штангенциркуль с глубиномером. Модели с цифровым дисплеем, например, Mitutoyo 500-196-30, обеспечивают погрешность не более 0,01 мм, что критично при работе с узкими ободами (19–25 мм). Механические аналоги, такие как Stainless Hardened 150 мм, подойдут для бюджетных измерений, но требуют аккуратности при снятии показаний.

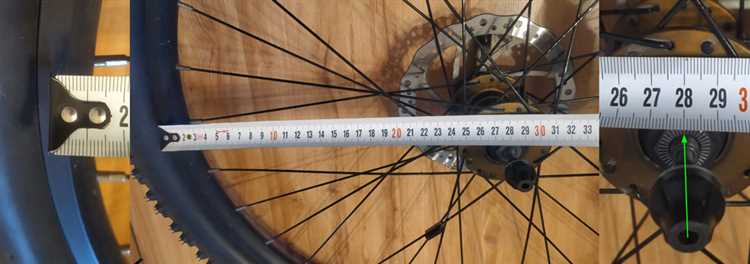

Рулетка с металлической лентой (Stanley FatMax 3 м) пригодится для предварительной оценки ширины, если штангенциркуля нет под рукой. Однако её точность ограничена 1 мм, что недостаточно для подбора покрышек с допусками ±0,5 мм. Избегайте тканевых рулеток – они растягиваются и дают искажённые результаты.
Линейка с миллиметровой шкалой (Helios 30 см) может заменить штангенциркуль в крайнем случае, но только для грубых замеров. Приложите её перпендикулярно ободу, совместив нулевую отметку с внутренней кромкой. Учитывайте, что даже небольшой перекос исказит данные на 0,3–0,7 мм.
Для измерения внутренней ширины обода (между стенками) используйте специальный шаблон – ободомер. Инструмент представляет собой набор металлических пластин толщиной от 13 до 30 мм с шагом 1 мм. Пример: Park Tool WAG-5. Вставьте пластину в обод до упора – подходящий размер определится по отсутствию люфта.
Лазерный дальномер (Bosch GLM 50 C) пригодится для бесконтактного измерения, если обод сильно загрязнён или имеет сложную геометрию. Точность прибора – 1,5 мм на дистанции до 5 м, что достаточно для внешних замеров. Направьте луч на противоположную кромку обода и зафиксируйте показания.
Калибровочные щупы (набор №2, 0,05–1 мм) помогут уточнить зазоры между ободом и покрышкой. Например, при подборе бескамерной системы: щуп толщиной 0,3 мм должен входить в зазор с лёгким сопротивлением. Это гарантирует герметичность без риска повреждения бортов шины.
Фонарик с узким лучом (Fenix PD36R) необходим для осмотра внутренней поверхности обода. Направьте свет вдоль стенки – так проще обнаружить вмятины, неровности или остатки старого герметика, которые могут повлиять на точность измерений. Избегайте светодиодных фонарей с рассеянным светом – они создают блики и затрудняют оценку.
Как найти маркировку ширины на старом ободе
Маркировка ширины обода на старых велосипедах часто стирается или забивается грязью, но её расположение стандартизировано. Начните с осмотра внутренней стороны обода – там, где спицы крепятся к фланцам. Производители наносят данные лазером, гравировкой или краской в 90% случаев именно в этой зоне.
Ищите числовое значение в миллиметрах, например, 19, 23 или 25, иногда с буквой C (обозначает тип конструкции обода). На ободах советского производства встречаются обозначения в дюймах: 1.5" или 1.75". Если цифры не видны, протрите поверхность спиртом или ацетоном – это удалит окислы и остатки смазки.
На алюминиевых ободах маркировка может быть выбита на торце фланца. Проверьте обе стороны: иногда данные дублируются, но с одной стороны они могут быть стёрты. На стальных ободах ищите клеймо на внутренней поверхности – оно часто располагается рядом с отверстиями под ниппели.
- Обода Mavic: маркировка наносится на внешней стороне фланца, рядом с логотипом. Ищите надпись
WIDTH: 21mmили аналогичную. - Обода DT Swiss: данные часто гравируются на внутренней стороне, ближе к центру. Формат –
23-622, где23– ширина. - Обода Weinmann: надпись
19Cили25Cможет быть выбита на торце, рядом с серийным номером.
Если маркировка отсутствует, измерьте ширину обода штангенциркулем. Замеряйте расстояние между внутренними стенками обода (место контакта с покрышкой). Для точности снимите остатки старой ленты обода – она может искажать результат на 0.5–1 мм.
На ободах с двойными стенками (например, усиленные модели для MTB) ширина указывается для внешней и внутренней части. В этом случае ориентируйтесь на внутреннее значение – оно критично для подбора покрышки. Пример: 25/21mm означает внешнюю ширину 25 мм и внутреннюю 21 мм.
На винтажных ободах (до 1990-х годов) встречаются нестандартные обозначения. Например, 559x19 – здесь 19 – ширина в миллиметрах, а 559 – посадочный диаметр. Если найдены только дюймовые значения, переведите их в миллиметры: 1 дюйм = 25.4 мм.
При полном отсутствии маркировки и невозможности измерения используйте косвенные признаки. Узкие обода (13–17 мм) характерны для шоссейных велосипедов, средние (19–23 мм) – для гибридов и кросс-кантри, широкие (25 мм и более) – для даунхилла и фэтбайков. Сравните с аналогичными моделями ободов в каталогах производителей.
Как измерить ширину обода штангенциркулем
Разместите обод на ровной поверхности, чтобы исключить перекос. Приложите неподвижную губку штангенциркуля к внутренней кромке обода, затем аккуратно подведите подвижную губку до упора в противоположную кромку. Усилие должно быть минимальным – избыточное давление исказит результат. Снимите показания по основной шкале и нониусу, сложив их значения. Для алюминиевых ободов стандартная ширина варьируется от 19 до 25 мм, для карбоновых – от 21 до 30 мм.
Измеряйте ширину в трёх точках по окружности обода: напротив вентиля, на 120° и 240° от него. Разница в показаниях не должна превышать 0,3 мм – иначе обод деформирован. Если значения отличаются сильнее, проверьте обод на биение или обратитесь в мастерскую. Записывайте результаты для сравнения с рекомендованными параметрами покрышек: например, для обода шириной 23 мм оптимальная ширина шины – 28–47 мм.
Не используйте штангенциркуль для измерения ободов с глубоким профилем (выше 30 мм) – губки не смогут захватить кромки корректно. В таких случаях применяйте специальный ободомер или лазерный измеритель. После работы протрите губки инструмента ветошью, смазанной машинным маслом, чтобы предотвратить коррозию.
Как снять покрышку и камеру для точного замера
- Проверьте обод на наличие заусенцев или острых краёв – они могут исказить замеры или повредить инструмент.
- При работе с бескамерными шинами используйте специальный съёмник для герметичного борта – обычные лопатки могут не справиться.
- Замеряйте ширину обода в трёх точках: по центру и на расстоянии 2–3 см от каждого края – это исключит погрешность из-за деформации.
- Если обод имеет углубление (bed), замер проводите по внешним кромкам, а не по дну канавки.
Как правильно зафиксировать обод при измерении
Перед измерением установите велосипед на ровную поверхность или закрепите в ремонтной стойке, чтобы исключить колебания колеса. Если обод деформирован, предварительно выровняйте его с помощью спицевого ключа – даже незначительный «восьмёрка» исказит результат на 1–2 мм. Для фиксации используйте струбцину или тиски с мягкими губками (например, из резины или нейлона), зажимая обод за боковину в трёх точках: на 12, 4 и 8 часов. Усилие затяжки не должно превышать 5 Н·м – чрезмерное давление деформирует профиль.
При отсутствии струбцины зафиксируйте колесо между двумя деревянными брусками толщиной 20–30 мм, закрепив их на верстаке с помощью саморезов или столярных зажимов. Расположите бруски параллельно плоскости обода, оставляя зазор 2–3 мм между ними и боковинами – это предотвратит смещение при измерении. Для дополнительной стабилизации подложите под шину антискользящий коврик или лист наждачной бумаги зернистостью P80.
Измеряйте ширину обода только после проверки биения: вращайте колесо, прикладывая к боковине индикатор часового типа или пластиковую линейку. Допустимое отклонение – не более 0,5 мм. Если биение превышает норму, отметьте проблемные участки маркером и повторите фиксацию, сместив точки зажима на 90° относительно предыдущих.
Как проверить ширину обода по внутренним стенкам
Внутренняя ширина обода – расстояние между его боковыми стенками, измеренное в миллиметрах. Для точного замера используйте штангенциркуль с глубиномером или металлическую линейку с ценой деления 0,5 мм. Замер проводите в трёх точках по окружности обода: у вентильного отверстия, напротив него и посередине между ними. Разница в показаниях не должна превышать 0,3 мм – иначе обод деформирован.
Очистите внутреннюю поверхность обода от грязи и остатков старой ленты. Приложите губки штангенциркуля к стенкам так, чтобы они касались только металла, не задевая выступы под спицы или кромки отверстий. Если обод имеет профиль с закруглёнными краями, измеряйте ширину на уровне 5–7 мм от дна канавки – это стандартная точка отсчёта для большинства производителей.
Для колёс с бескамерными ободами учитывайте наличие хампов – выступов, удерживающих покрышку. Внутренняя ширина в этом случае измеряется между хампами, а не по всей ширине канавки. Если хампы отсутствуют или слабо выражены, ориентируйтесь на минимальное расстояние между стенками. Записывайте все три замера и вычисляйте среднее значение – оно будет точнее одиночного измерения.
Сравните полученный результат с рекомендациями производителя покрышек. Например, для обода шириной 23 мм оптимальная ширина покрышки – 28–47 мм, для 25 мм – 35–62 мм. Превышение этих значений увеличивает риск прокола или срыва покрышки при низком давлении. Если ширина обода неизвестна, используйте формулу: минимальная ширина покрышки = внутренняя ширина обода × 1,25, максимальная = внутренняя ширина × 2,5.
Как сравнить результаты с таблицей стандартов ETRTO
Найдите на покрышке маркировку ETRTO, например, 35-622. Первое число (35) – ширина покрышки в миллиметрах, второе (622) – посадочный диаметр обода. В таблице ETRTO для этого размера указан допустимый диапазон внутренней ширины обода: 19–29 мм. Если ваш обод уже 19 мм или шире 29 мм, покрышка не соответствует стандарту – возможны проблемы с герметичностью, сцеплением или даже разбортировкой на высоких скоростях.
Для горных велосипедов с широкими покрышками (например, 50-584) ETRTO рекомендует обода с внутренней шириной 25–40 мм. Узкий обод (менее 25 мм) приведёт к чрезмерному прогибу боковин, увеличивая риск проколов и снижая управляемость. Слишком широкий (более 40 мм) – ухудшит форму профиля покрышки, сделав её плоской и менее устойчивой на поворотах.
Шоссейные покрышки (например, 25-622) требуют более узких ободов: 13–19 мм. Превышение верхней границы (19 мм) приведёт к тому, что покрышка будет сидеть слишком «расплющенно», снижая аэродинамику и увеличивая сопротивление качению. Обода уже 13 мм не обеспечат надёжного зацепа бортов покрышки, особенно при низком давлении.
Если ваш обод не вписывается в рекомендованный диапазон, проверьте альтернативные стандарты. Например, для гравийных покрышек 40-622 ETRTO допускает обода шириной 19–30 мм, но многие производители (например, WTB) расширяют этот диапазон до 23–35 мм для улучшенной проходимости. В таких случаях ориентируйтесь на рекомендации бренда покрышки, а не только на ETRTO.
Не игнорируйте допуски для бескамерных систем (Tubeless). ETRTO для них часто сужает диапазон: например, для покрышки 32-622 бескамерный обод должен быть шириной 19–25 мм, а не 17–28 мм, как для камерных вариантов. Узкий обод не обеспечит герметичность, а слишком широкий – создаст избыточное напряжение в бортах покрышки, что приведёт к её отслоению.
Сравнив свои измерения с таблицей ETRTO, зафиксируйте результат. Если обод выходит за пределы допустимого, замените либо его, либо покрышку. Не пытайтесь «подогнать» несовместимые компоненты – это снизит безопасность и ресурс ходовой части. Для точной сверки используйте официальные документы ETRTO или каталоги производителей (например, Schwalbe, Continental), где приведены актуальные данные.
Какие ошибки чаще всего допускают при измерении
Первая ошибка – игнорирование внутренней ширины обода. Многие измеряют расстояние между внешними бортами, получая значение на 5–8 мм больше реального. Стандарт ISO 5775 требует замерять ширину между внутренними стенками, где контактирует шина. Используйте штангенциркуль с глубиномером или линейку, прижатую к внутренним кромкам, чтобы избежать погрешности. Ещё одна распространённая проблема – замер на собранном колесе. Давление спиц и ободная лента смещают борта на 1–3 мм, что критично для узких ободов (например, 13–15 мм). Снимите покрышку и ленту перед измерением.
Неправильная ориентация инструмента приводит к перекосу данных. Линейку или штангенциркуль нужно держать строго перпендикулярно плоскости обода, иначе результат будет завышен на 2–4 мм. Для точности проведите три замера в разных точках и усредните значения. Также часто забывают о допусках производителя: обода шириной 19 мм могут иметь разброс ±0,5 мм, что влияет на выбор покрышки. Проверяйте спецификации бренда – например, у DT Swiss и Mavic допуски указаны в технических паспортах.
Как подобрать новую покрышку под измеренную ширину обода
Ширина обода напрямую влияет на выбор покрышки. Производители указывают рекомендуемый диапазон ширины шин для каждого обода в миллиметрах. Например, обод шириной 23 мм оптимально сочетается с покрышками от 28 до 47 мм. Превышение этих значений увеличивает риск прокола боковины или соскакивания шины при низком давлении.
Для горных велосипедов с ободами 25–35 мм стандартные размеры покрышек – 2.1–2.5 дюйма (53–63 мм). Узкие обода (19–21 мм) требуют шин 25–32 мм, иначе боковины будут перегружены. На шоссейных велосипедах с ободами 17–21 мм используют покрышки 23–28 мм. Эти соотношения проверены практикой и гарантируют стабильность при езде.
- Обод 15–17 мм → покрышка 23–25 мм (шоссе, трек).
- Обод 19–21 мм → покрышка 25–32 мм (гравий, кросс-кантри).
- Обод 23–25 мм → покрышка 35–47 мм (туризм, гибрид).
- Обод 28–35 мм → покрышка 2.0–2.6 дюйма (эндуро, трейл).
Измерьте внутреннюю ширину обода штангенциркулем. Если инструмента нет, используйте линейку, но погрешность может достигать 1–2 мм. Не ориентируйтесь на внешнюю ширину – она включает бортики и не влияет на совместимость. Для точности сверьтесь с маркировкой на ободе: часто производители указывают внутреннюю ширину рядом с диаметром (например, «29er, 30ID» – 30 мм внутренняя ширина).
При выборе покрышки учитывайте тип езды. Для асфальта подойдут узкие шины с высоким давлением (6–8 бар), для бездорожья – широкие с низким (1.5–3 бар). Слишком широкая покрышка на узком ободе ухудшает управляемость, слишком узкая – снижает сцепление. Оптимальное соотношение ширины обода к покрышке – 1:1.5–1:2.2. Например, для обода 25 мм идеальна шина 38–55 мм.
Проверьте посадочный диаметр обода (ETRTO). Он указан на боковине старой покрышки в формате «XX-XXX» (например, 35-622). Первое число – ширина, второе – диаметр. Новая покрышка должна иметь тот же диаметр, но ширину можно варьировать в пределах рекомендаций. Несовпадение диаметра сделает установку невозможной.
Перед покупкой протестируйте покрышку на ободе без камеры. Накачайте до минимального давления и проверьте, не выпирают ли бортики шины за края обода. Если да – выберите более узкую модель. Для бескамерных систем используйте обода с совместимой конструкцией (обычно маркируются «Tubeless Ready») и покрышки с герметизирующим слоем.
