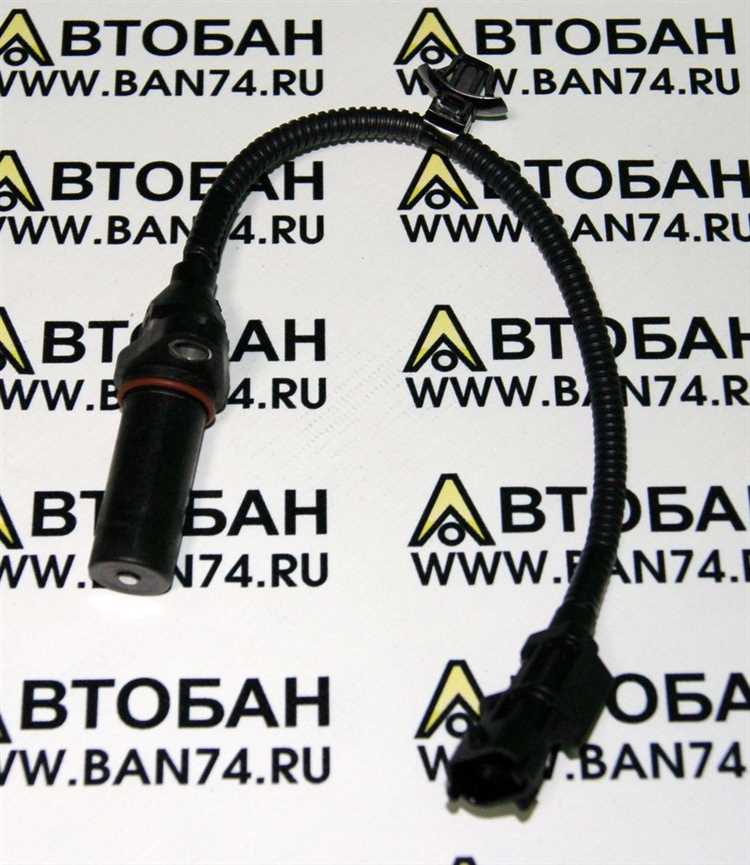

Датчик положения коленчатого вала (ДПКВ) на Hyundai Elantra – критически важный элемент системы управления двигателем. Его отказ приводит к невозможности запуска мотора или нестабильной работе на холостых оборотах. На моделях с двигателями Gamma 1.6 (G4FC) и Nu 2.0 (G4NA), которые устанавливались на Elantra 4-го (HD, 2006–2010), 5-го (MD, 2010–2015) и 6-го (AD, 2015–2020) поколений, датчик расположен в одном и том же месте – с правой стороны блока цилиндров, ближе к маховику.
Чтобы добраться до ДПКВ, потребуется снять правое переднее колесо и демонтировать подкрылок. Датчик крепится одним болтом на 10 мм и находится за шкивом коленвала, в непосредственной близости от зубчатого венца маховика. На моделях с автоматической коробкой передач доступ может быть осложнён из-за расположения гидротрансформатора, поэтому рекомендуется использовать удлинённую головку или гибкий удлинитель.
Перед заменой датчика отключите аккумулятор, чтобы избежать ошибок в ЭБУ. При установке нового ДПКВ обратите внимание на зазор между его наконечником и зубцами маховика – он должен составлять 0,5–1,5 мм. После монтажа сбросьте ошибки с помощью диагностического сканера или отсоединив клемму аккумулятора на 10–15 минут. Если двигатель не запускается после замены, проверьте целостность проводки и разъёма датчика – окисление контактов часто становится причиной неисправности.
На Elantra с двигателем 1.8 (G4NB) (модели 2011–2016 годов) датчик коленвала смещён чуть выше и находится за генератором. Для его демонтажа потребуется снять ремень привода навесного оборудования и открутить кронштейн генератора. В остальном процедура аналогична: один болт крепления, тот же зазор и необходимость проверки проводки.
Как определить местоположение датчика коленвала по модели двигателя
На Hyundai Elantra с двигателем Gamma 1.6 (G4FG) датчик коленвала расположен в нижней части блока цилиндров, с правой стороны, рядом с маховиком. Его легко идентифицировать по характерному разъёму с двумя или тремя проводами и металлическому корпусу с резьбовым креплением. Для доступа потребуется снять защиту картера и, возможно, частично демонтировать стартер, так как датчик часто скрыт за его корпусом.
В модификациях с двигателем Nu 2.0 (G4NA) датчик коленвала смещён ближе к передней части мотора, за шкивом коленвала. Он установлен на литом приливе блока цилиндров, чуть выше уровня масляного поддона. Чтобы добраться до него, необходимо снять правое переднее колесо, подкрылок и приводной ремень навесного оборудования. Ориентиром служит зубчатый венец шкива – датчик фиксируется напротив него.
Для редких версий с мотором 1.8 (G4N) или дизельным агрегатом (D4FB) расположение отличается: датчик крепится на картере сцепления, с левой стороны двигателя, возле коробки передач. В дизельных моделях он может быть интегрирован в корпус маховика, что требует частичной разборки трансмиссии. Перед началом работ всегда сверяйтесь с электросхемой конкретного года выпуска – на поздних моделях (2016+) датчик иногда переносили для оптимизации компоновки.
Инструменты, необходимые для поиска датчика коленвала
Для точного определения местоположения датчика коленвала на Hyundai Elantra потребуется минимальный набор инструментов, но правильный выбор сэкономит время и предотвратит повреждение компонентов. Основной акцент делается на визуальном осмотре и доступе к труднодоступным зонам двигателя.
Первым делом понадобится фонарик с узким лучом или налобный светодиодный фонарь. Датчик коленвала на Elantra часто располагается в нижней части двигателя, рядом с маховиком или шкивом коленвала, где естественное освещение минимально. Фонарь с регулируемой яркостью и магнитным креплением позволит освободить руки для работы.
Следующий обязательный инструмент – зеркало на телескопической ручке с подсветкой. На моделях с 1.6-литровым двигателем (например, Gamma GDI) датчик может быть скрыт за шкивом или защитными кожухами. Зеркало диаметром 50–70 мм с углом наклона 360° поможет осмотреть зону без демонтажа дополнительных деталей.
Для отсоединения разъемов и снятия защитных элементов потребуются:
- Набор торцевых головок (8, 10, 12 мм) с удлинителем 100–150 мм – стандартные размеры болтов на Hyundai Elantra;
- Трещотка с храповым механизмом (1/4″ или 3/8″) для работы в ограниченном пространстве;
- Отвертки с плоским и крестовым шлицем (PH2, PH3) для снятия пластиковых кожухов и фиксаторов проводки;
- Плоскогубцы с изолированными ручками для аккуратного отсоединения электрических разъемов.
На моделях с 2.0-литровым двигателем (Theta II) датчик коленвала может быть расположен за генератором или компрессором кондиционера. В таких случаях пригодится специальный ключ для снятия шкива коленвала (например, HAZET 2586-1 или аналог). Без него демонтаж шкива без повреждения резьбы практически невозможен.
Для проверки целостности проводки и разъема датчика используйте мультиметр с функцией измерения сопротивления и напряжения. На Hyundai Elantra датчик коленвала индуктивного типа должен показывать сопротивление в пределах 500–1000 Ом при температуре 20°C. Проверка сигнала на разъеме (контакты 1 и 2) при прокрутке стартером должна давать переменное напряжение 0.2–5 В.
Дополнительно рекомендуется иметь под рукой пластиковые клипсы для фиксации проводки и силиконовую смазку для обработки резиновых уплотнений разъема. Это предотвратит случайные обрывы проводов и защитит контакты от коррозии при повторной установке. Для моделей с 2016 года и новее (Elantra AD) может потребоваться диагностический сканер (например, Launch X431 или Hyundai GDS) для сброса ошибок после замены датчика.
Пошаговая инструкция по доступу к датчику коленвала на Хендай Элантра
Датчик положения коленчатого вала (ДПКВ) на Хендай Элантра расположен в нижней части двигателя, за шкивом коленвала. Для моделей с моторами 1.6 и 2.0 л (G4FC, G4KD) доступ к нему требует демонтажа некоторых элементов. Начните с подготовки инструментов: торцевые головки на 10 и 12 мм, удлинитель, трещотка, отвертка с плоским жалом, домкрат и подставки.
Поднимите переднюю часть автомобиля на домкрате и зафиксируйте на подставках. Снимите правое переднее колесо, затем открутите и демонтируйте пластиковый подкрылок. Это откроет доступ к шкиву коленвала и ремню привода вспомогательных агрегатов. На моделях с 2011 года и новее подкрылок крепится на 5 болтах и 3 пластиковых пистонах – аккуратно подденьте их отверткой.
Снимите ремень привода генератора и компрессора кондиционера. Для этого ослабьте натяжной ролик с помощью торцевой головки на 12 мм, повернув его против часовой стрелки. Зафиксируйте ролик в этом положении, вставив штифт или шестигранник в предусмотренное отверстие. Снимите ремень, отметив его направление для последующей установки.
Открутите болт крепления шкива коленвала. Для этого потребуется головка на 19 мм и удлинитель. Чтобы шкив не проворачивался, попросите помощника включить пятую передачу и нажать на тормоз, либо зафиксируйте маховик через отверстие в картере сцепления с помощью отвертки. Болт затянут с усилием 120–140 Н·м – используйте рычаг для его откручивания.
После снятия шкива откроется доступ к датчику. Он закреплен одним болтом на 10 мм и расположен в алюминиевом корпусе рядом с зубчатым венцом маховика. Отсоедините электрический разъем, нажав на фиксатор и потянув его в сторону. Аккуратно извлеките датчик, избегая повреждения уплотнительного кольца.
При установке нового датчика убедитесь, что посадочное место чистое. Нанесите тонкий слой моторного масла на уплотнительное кольцо для облегчения монтажа. Затяните болт крепления с моментом 8–10 Н·м. Подключите разъем до характерного щелчка фиксатора.
Соберите все элементы в обратном порядке. Установите шкив коленвала, затянув болт с моментом 120–140 Н·м. Наденьте ремень привода вспомогательных агрегатов, соблюдая направление вращения. Проверьте натяжение ремня – он должен прогибаться на 5–7 мм при нажатии пальцем в середине самого длинного участка.
Запустите двигатель и проверьте отсутствие ошибок по датчику коленвала (код P0335). Если индикатор Check Engine не гаснет, убедитесь в правильности подключения разъема и отсутствии повреждений проводки. На моделях с 2016 года и новее может потребоваться сброс ошибок с помощью диагностического сканера.
Типичные ошибки при поиске датчика коленвала и как их избежать
Первая распространённая ошибка – путать датчик коленвала (ДПКВ) с датчиком распредвала (ДПРВ). На Hyundai Elantra эти компоненты расположены в разных местах: ДПКВ находится в нижней части двигателя, рядом с маховиком или шкивом коленвала, а ДПРВ – в верхней части, возле распределительного вала. Оба датчика имеют схожий внешний вид (пластиковый корпус с разъёмом), но их функции принципиально различаются. ДПКВ отвечает за синхронизацию работы системы зажигания и впрыска, а ДПРВ – за фазы газораспределения. Перед началом поиска сверьтесь с технической документацией или VIN-кодом автомобиля, чтобы уточнить расположение именно нужного датчика для вашей модели (например, на Elantra 2011–2016 годов с двигателем 1.8L ДПКВ установлен с правой стороны блока цилиндров, за шкивом коленвала).
Вторая ошибка – игнорирование признаков неисправности датчика. Многие автовладельцы начинают поиски только после появления критических симптомов: двигатель глохнет на ходу, не заводится или работает с перебоями. Однако ДПКВ может выходить из строя постепенно, проявляя себя нестабильными оборотами на холостом ходу, детонацией или увеличением расхода топлива. Если диагностический сканер выдаёт ошибки P0335–P0339 (проблемы с цепью датчика коленвала), проверьте сначала проводку и разъём: окисление контактов или повреждение изоляции – частая причина ложных срабатываний. Используйте мультиметр для проверки сопротивления датчика (для индуктивных ДПКВ норма – 500–700 Ом, для Холла – 0 Ом при отсутствии сигнала).
Третья ошибка – демонтаж датчика без предварительной подготовки. На Elantra доступ к ДПКВ часто затруднён из-за близкого расположения к стартеру, выпускному коллектору или подрамнику. Перед снятием отсоедините клемму аккумулятора, чтобы избежать короткого замыкания, и слейте часть охлаждающей жидкости, если датчик находится рядом с радиатором (например, на моделях с двигателем 2.0L). Не используйте металлические инструменты для отсоединения разъёма – пластиковые защёлки легко ломаются. При установке нового датчика соблюдайте зазор между его наконечником и зубчатым венцом маховика (0,5–1,5 мм для большинства моделей Hyundai). После замены сбросьте ошибки ЭБУ и проведите тест-драйв, чтобы убедиться в корректной работе системы.
Как отличить датчик коленвала от других датчиков под капотом
Датчик положения коленвала (ДПКВ) на Hyundai Elantra чаще всего расположен возле шкива коленвала или маховика – в нижней части двигателя, ближе к коробке передач. Его корпус выполнен из пластика или металла с характерным разъёмом на 2–3 контакта, в отличие от датчиков температуры или кислорода, которые имеют 4–5 проводов и устанавливаются в других зонах. На большинстве моделей Elantra (например, 2011–2016 годов) ДПКВ крепится одним болтом диаметром 10 мм, а его проводка идёт вдоль блока цилиндров, а не к впускному коллектору или радиатору.
Отличить ДПКВ от датчика распредвала (ДПРВ) можно по расположению: последний находится возле распределительного вала – на клапанной крышке или вблизи шестерни ГРМ. ДПРВ часто имеет аналогичный разъём, но его корпус тоньше и длиннее, а проводка направлена вверх, а не вниз. На Elantra с двигателями Gamma (1.6 и 1.8 л) ДПКВ всегда монтируется с правой стороны двигателя (по ходу движения), тогда как ДПРВ – с левой или сверху.
Ключевой признак – наличие зубчатого диска (реперного кольца) рядом с датчиком. ДПКВ считывает импульсы с этого диска, который имеет 58 зубьев с двумя пропущенными для синхронизации. Если рядом с датчиком видна металлическая шестерня или маховик с прорезями – это точно ДПКВ. Другие датчики, например, датчик детонации или абсолютного давления (MAP), не взаимодействуют с вращающимися элементами и крепятся к блоку или впускному тракту.
Разъём ДПКВ на Elantra обычно чёрного или серого цвета, с фиксатором в виде защёлки, а не винтового крепления, как у датчиков температуры охлаждающей жидкости. Проводка от датчика идёт напрямую к ЭБУ, без промежуточных соединений, в отличие от датчиков кислорода, где провода часто идут к разъёмам на кузове. Если при осмотре видно, что кабель уходит вниз к блоку управления – это дополнительное подтверждение.
Для проверки без демонтажа можно использовать мультиметр: сопротивление обмотки ДПКВ на Elantra должно составлять 500–700 Ом (зависит от года выпуска). Другие датчики, например, датчик скорости или положения дроссельной заслонки, имеют сопротивление в диапазоне 1–10 кОм или вовсе не проверяются этим методом. Также ДПКВ не имеет регулировочных винтов или подвижных частей, в отличие от датчика положения педали газа или клапана EGR.
Особенности расположения датчика на разных поколениях Хендай Элантра
На первом поколении Хендай Элантра (J1, 1990–1995) датчик положения коленвала (ДПКВ) установлен в нижней части блока цилиндров, рядом с маховиком. Его поиск осложняется необходимостью демонтажа защиты картера и частичного доступа снизу. Крепится болтом на 10, а разъем питания направлен в сторону салона. При замене важно не повредить уплотнительное кольцо – его деформация приводит к подсосу воздуха и нестабильной работе двигателя.
В моделях второго поколения (J2, 1995–2000) расположение изменилось: датчик переместился на переднюю часть двигателя, за шкивом коленвала. Для доступа требуется снять правое переднее колесо и подкрылок, а также демонтировать ремень ГРМ. На моторах 1.6 и 1.8 л датчик находится в одном месте, но на 2.0-литровых версиях его сместили ближе к блоку цилиндров. Перед заменой рекомендуется очистить посадочное место от грязи – попадание абразивов внутрь датчика вызывает сбои в работе.
Третье поколение (XD, 2000–2006) отличается компактным размещением ДПКВ: он интегрирован в корпус масляного насоса, с правой стороны двигателя. На бензиновых моторах Alpha II и Beta II датчик виден сразу после снятия пластиковой крышки ремня ГРМ, а на дизельных CRDi (D4EA) – скрыт за топливным фильтром. При диагностике обращайте внимание на зазор между датчиком и задающим диском – он должен составлять 0,5–1,5 мм. Превышение этого значения приводит к пропускам зажигания.
В четвертом поколении (HD, 2006–2010) датчик коленвала вернулся к классическому расположению – на блоке цилиндров, за шкивом коленвала. На моторах 1.6 Gamma и 2.0 Beta II доступ к нему возможен без снятия ремня ГРМ, но требует отсоединения кронштейна компрессора кондиционера. На версиях с автоматической коробкой передач разъем датчика часто зажат жгутом проводки – при демонтаже проверяйте целостность изоляции. Для точной диагностики используйте сканер с функцией чтения параметров датчика в реальном времени.
На пятом (MD, 2010–2015) и шестом (AD, 2015–2020) поколениях Хендай Элантра датчик коленвала унифицирован и расположен на задней стенке блока цилиндров, рядом с коробкой передач. На двигателях Nu 1.8 и 2.0 MPI его можно заменить без подъемника, но для этого потребуется снять стартер. На турбированных моторах 1.6 T-GDI (Gamma) датчик смещен выше, и доступ к нему возможен только через моторный отсек. При установке нового датчика всегда проверяйте сопротивление обмотки – оно должно быть в пределах 500–600 Ом.
Что делать, если датчик коленвала не удается найти визуально
Если документация недоступна, воспользуйтесь диагностическим сканером: подключите его к OBD-II разъему и считайте коды ошибок. Наличие P0335 или P0336 прямо указывает на неисправность цепи датчика коленвала. Локализуйте проводку от ЭБУ до предполагаемого места установки датчика – на Элантре она обычно идет вдоль левой стороны двигателя, проходя через защитный гофрированный рукав. Проследите трассу кабеля до разъема, который и будет подключен к ДПКВ. В крайнем случае демонтируйте стартер (на моделях с АКПП это занимает 20–30 минут) – за ним датчик обнаруживается в 90% случаев.
Как проверить работоспособность датчика после его обнаружения
Датчик положения коленвала (ДПКВ) на Hyundai Elantra расположен за шкивом коленвала, ближе к маховику. Перед проверкой отсоедините разъем датчика и осмотрите контакты на наличие окисления или повреждений – даже минимальное загрязнение может искажать сигнал. Для точной диагностики потребуется мультиметр с режимом измерения сопротивления и переменного напряжения.
Для проверки сигнала подключите мультиметр в режиме измерения переменного напряжения (AC, диапазон 200 мВ–2 В). Попросите помощника прокрутить стартером двигатель, не заводя его. Рабочий датчик должен генерировать импульсы напряжения от 0.2 до 1.5 В в зависимости от оборотов. Отсутствие сигнала или стабильное напряжение ниже 0.1 В свидетельствует о неисправности.
Проверьте зазор между датчиком и зубчатым венцом маховика. На Hyundai Elantra он должен составлять 0.5–1.5 мм. Увеличенный зазор снижает амплитуду сигнала, а уменьшенный может привести к механическим повреждениям. Для измерения используйте щуп – если зазор выходит за пределы допуска, отрегулируйте положение датчика или замените уплотнительное кольцо.
Осмотрите зубчатый венец на маховике. Сломанные или изношенные зубья искажают сигнал, вызывая пропуски зажигания или остановку двигателя. Проверка проводится визуально через технологическое отверстие в картере сцепления при снятом стартере. При обнаружении повреждений венец требует замены.
Если все проверки не выявили неисправностей, протестируйте проводку от датчика до ЭБУ. Прозвоните провода мультиметром на обрыв и замыкание на массу. Сопротивление каждого провода не должно превышать 1 Ом, а изоляция – иметь бесконечное сопротивление. При обнаружении дефектов замените жгут проводов или восстановите поврежденные участки.
