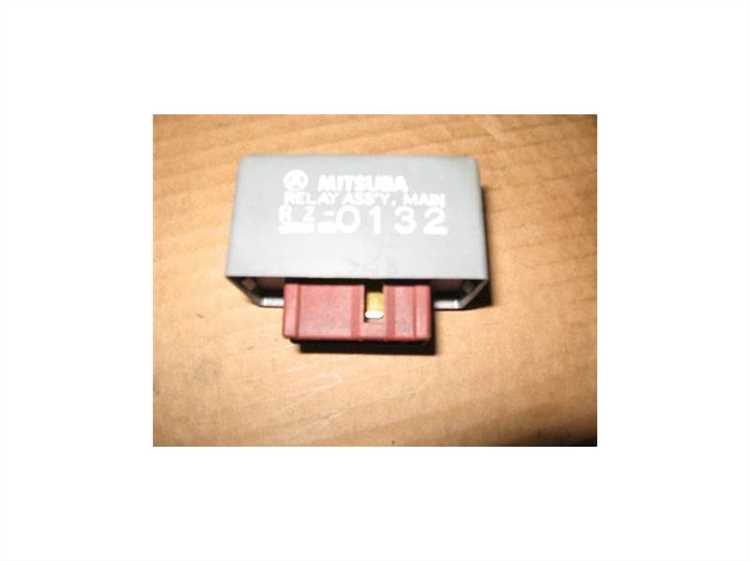

Efi main что за реле

Реле EFI Main (Electronic Fuel Injection Main) – ключевой компонент системы управления двигателем, отвечающий за подачу питания на электронный блок управления (ЭБУ) и связанные с ним датчики. В большинстве современных автомобилей оно расположено в монтажном блоке под капотом или в салоне, часто маркируется как «EFI», «Main Relay» или «ECU Relay». Без его корректной работы двигатель либо не запустится, либо будет работать с перебоями из-за отсутствия стабильного напряжения на критически важных узлах.

Основная функция реле EFI Main – коммутация цепи питания ЭБУ и топливного насоса при включении зажигания. При повороте ключа на контакт «IGN» на реле подается управляющий сигнал от замка зажигания, после чего оно замыкает силовую цепь, обеспечивая напряжение 12 В на ЭБУ и периферийные устройства. В некоторых моделях (например, Toyota, Honda) реле также отвечает за питание форсунок, катушек зажигания и датчика кислорода. Типичный ток нагрузки – 20–40 А, что требует использования качественных контактов и надежного крепления.

Признаки неисправности реле EFI Main включают: двигатель не запускается, глохнет сразу после старта, отсутствие реакции на поворот ключа зажигания, ошибки по питанию в диагностическом сканере (например, P0562 – низкое напряжение бортовой сети). Для проверки достаточно заменить реле на заведомо исправное или прозвонить мультиметром: сопротивление катушки должно быть в пределах 50–120 Ом, а при подаче 12 В на управляющие контакты (обычно 85 и 86) должен слышаться характерный щелчок. В случае выхода из строя рекомендуется использовать оригинальные реле или аналоги от проверенных производителей (например, Hella, Bosch), так как дешевые подделки часто имеют заниженное сечение контактов и быстро выгорают.

Особое внимание стоит уделить монтажу реле: окисление контактов в разъеме или слабый прижим могут привести к падению напряжения и нестабильной работе ЭБУ. При установке нового реле рекомендуется очистить контакты разъема специальным спреем (например, Kontakt 60) и нанести тонкий слой диэлектрической смазки для защиты от коррозии. В автомобилях с большим пробегом (свыше 150 000 км) целесообразно проверить состояние проводки к реле, так как перегрев и вибрации часто приводят к обрывам или коротким замыканиям.

Где находится реле EFI Main и как его идентифицировать

Реле EFI Main (Electronic Fuel Injection Main) чаще всего располагается в монтажном блоке предохранителей и реле, который в большинстве автомобилей находится под капотом или в салоне. В подкапотном пространстве блок обычно размещён рядом с аккумулятором или вдоль передней панели моторного отсека. В салоне его ищут за бардачком, под приборной панелью со стороны водителя или пассажира, либо в нише под рулевой колонкой. Точное расположение зависит от модели и года выпуска автомобиля – например, в Toyota Camry (XV40) реле EFI Main находится в блоке под капотом, слева от аккумулятора, а в Honda Civic (8-го поколения) – в салонном блоке за крышкой слева от руля.

Для идентификации реле используйте схему, нанесённую на крышку монтажного блока или приведённую в руководстве по эксплуатации. Реле EFI Main обычно маркируется надписью «EFI MAIN», «MAIN RELAY», «FUEL INJ» или «ECU MAIN». В некоторых случаях производители применяют цифровые обозначения: например, в Mitsubishi Lancer реле может быть подписано как «R1» или «R2», а в Nissan Almera – «RELAY, ECCS». Если маркировка стёрта, ориентируйтесь на цвет и форму: реле EFI Main чаще всего имеет квадратную или прямоугольную форму с четырьмя или пятью контактами, а его корпус выполнен из пластика чёрного, серого или коричневого цвета.

В автомобилях с системой OBD-II реле EFI Main может быть интегрировано в блок управления двигателем (ECU) или располагаться рядом с ним. В таких случаях оно не всегда вынесено в отдельный монтажный блок, а подключается напрямую к жгуту проводов ECU. Например, в Ford Focus 2-го поколения реле находится на кронштейне рядом с блоком управления, за аккумулятором. Для доступа к нему потребуется снять защитный кожух или демонтировать часть воздуховода.

Если реле не удаётся найти по маркировке, проверьте электрическую схему автомобиля. В документации к машине реле EFI Main обозначается как «Main Relay» или «Fuel Injection Relay» и подключается к цепям питания топливного насоса, форсунок и блока управления. На схеме оно часто соединено с предохранителями «EFI» или «IGN», а его контакты промаркированы номерами (например, 85, 86, 87, 30 для четырёхконтактных реле). Сравните найденное реле с изображением на схеме – оно должно совпадать по количеству и расположению контактов.

В некоторых моделях реле EFI Main дублируется или работает совместно с другими реле, например, реле топливного насоса. В таких случаях важно не перепутать их: реле насоса обычно управляет только подачей топлива, а EFI Main отвечает за питание всей системы впрыска. Отличить их можно по сопротивлению обмотки: у реле EFI Main оно составляет 50–120 Ом, а у реле насоса – 20–80 Ом. Для проверки используйте мультиметр в режиме измерения сопротивления, подключив щупы к контактам 85 и 86 (управляющая обмотка).

В автомобилях с дизельными двигателями реле EFI Main может отсутствовать, так как система впрыска управляется иначе. Вместо него используется реле свечей накаливания или отдельный блок управления топливной системой. Например, в Volkswagen TDI реле EFI заменено на модуль «Fuel Pump Control Module», расположенный рядом с топливным фильтром. Перед поиском уточните тип двигателя и особенности его системы питания.

При замене реле EFI Main обращайте внимание на его характеристики: рабочее напряжение (обычно 12 В), ток срабатывания (10–30 А) и тип контактов (нормально разомкнутые или замкнутые). Использование реле с неподходящими параметрами может привести к перегреву контактов или отказу системы впрыска. На корпусе реле часто указаны его технические данные – например, «12V 30A» или «SPST». Если маркировка отсутствует, сверьтесь с документацией или возьмите реле с аналогичными характеристиками у проверенного производителя (например, Hella, Bosch или Omron).

После установки нового реле проверьте его работоспособность. Включите зажигание и прислушайтесь к характерному щелчку срабатывания – он должен быть чётким и однократным. Если щелчка нет, проверьте предохранители, связанные с цепью EFI, и напряжение на управляющих контактах реле (85 и 86). При наличии напряжения, но отсутствии срабатывания реле неисправно. Также убедитесь, что топливный насос запускается – это косвенно подтвердит корректную работу реле EFI Main.

Какие системы автомобиля зависят от работы реле EFI Main

Реле EFI Main (Electronic Fuel Injection Main) – ключевой элемент, обеспечивающий питание электронных компонентов системы впрыска топлива. Без его корректной работы двигатель либо не запустится, либо будет работать с перебоями. Основная нагрузка приходится на блок управления двигателем (ECU), который получает напряжение через это реле. При его отказе ECU переходит в аварийный режим или полностью отключается, что приводит к остановке мотора.

От реле EFI Main зависит работа следующих систем:

• Топливный насос – без питания насос не создаёт давление в топливной рампе, что делает запуск двигателя невозможным.
• Форсунки – отсутствие сигнала от ECU приводит к прекращению впрыска топлива, даже если насос исправен.
• Датчики кислорода (лямбда-зонды) – без питания их показания игнорируются, что ухудшает качество смеси и увеличивает расход топлива.
• Датчик положения коленвала (CKP) – его отключение вызывает ошибку синхронизации, блокируя зажигание.

В автомобилях с автоматической коробкой передач реле EFI Main влияет на работу гидроблока и соленоидов. При потере питания ECU перестаёт управлять переключением передач, переводя коробку в аварийный режим (обычно фиксируется на одной передаче). В некоторых моделях это сопровождается блокировкой стартера, чтобы предотвратить повреждение трансмиссии.

Система зажигания также зависит от реле, особенно в автомобилях с индивидуальными катушками зажигания. Без питания ECU не формирует сигналы на катушки, что приводит к пропускам воспламенения или полному отсутствию искры. В дизельных двигателях с системой Common Rail реле управляет работой топливных насосов высокого давления (ТНВД), без которых двигатель не заведётся.

В современных автомобилях реле EFI Main может влиять на вспомогательные системы, такие как:

1. Система рециркуляции отработавших газов (EGR) – клапан EGR перестаёт работать, что увеличивает выбросы NOx.
2. Система изменения фаз газораспределения (VVT/VANOS) – без питания электромагнитные клапаны фиксируются в одном положении, снижая мощность.
3. Система улавливания паров топлива (EVAP) – не работает клапан продувки адсорбера, что может вызвать ошибки по бортовой диагностике.

При подозрении на неисправность реле EFI Main проверьте его контакты на окисление и целостность предохранителя. В большинстве случаев реле расположено в монтажном блоке под капотом или в салоне. Замена реле – простая процедура, но если проблема сохраняется, требуется диагностика проводки и ECU. Используйте мультиметр для проверки напряжения на контактах реле при включённом зажигании: на управляющем контакте должно быть 12 В, а на силовом – напряжение аккумулятора при срабатывании.

Как проверить исправность реле EFI Main мультиметром

Перед началом проверки отключите аккумулятор автомобиля, чтобы исключить короткое замыкание или повреждение электроники. Реле EFI Main обычно расположено в монтажном блоке под капотом или в салоне – уточните его точное положение по схеме в руководстве по эксплуатации. Извлеките реле из гнезда, аккуратно потянув его на себя, избегая перекосов контактов.

Переключите мультиметр в режим прозвонки диодов или проверки целостности цепи. Подсоедините щупы к силовым контактам 30 и 87. В выключенном состоянии реле контакты должны быть разомкнуты – мультиметр не должен издавать звуковой сигнал, а сопротивление должно стремиться к бесконечности. Если цепь замкнута, реле заклинило, и его необходимо заменить.

Если реле щелкает, но контакты не замыкаются, проверьте состояние силовых контактов на предмет окисления или подгорания. Очистите их мелкозернистой наждачной бумагой или замените реле, если повреждения значительны. Окисление часто становится причиной нестабильной работы системы впрыска, особенно в условиях повышенной влажности.

Проверьте падение напряжения на контактах реле под нагрузкой. Подключите мультиметр в режиме измерения постоянного напряжения (20 В) параллельно контактам 30 и 87 при работающем двигателе. Допустимое падение напряжения не должно превышать 0,2 В. Превышение этого значения указывает на износ контактов или недостаточную площадь их соприкосновения.

После проверки установите реле обратно в гнездо, убедившись в правильности его ориентации. Подключите аккумулятор и запустите двигатель. Если ошибки по питанию системы впрыска исчезли, а двигатель работает стабильно, диагностика завершена успешно. В противном случае проверьте другие элементы цепи, включая предохранители и блок управления.

Типичные признаки неисправного реле EFI Main и их последствия

• Прерывистая работа двигателя на холостом ходу – обороты самопроизвольно падают до 300–400 об/мин или глохнут, особенно при включении дополнительных потребителей (фары, кондиционер). Это вызвано нестабильным питанием ЭБУ из-за плохого контакта в реле.
• Задержка запуска двигателя на 2–5 секунд – после поворота ключа слышен характерный щелчок реле, но мотор «схватывает» с опозданием. Причина: реле не обеспечивает мгновенную подачу напряжения на топливный насос и форсунки.
• Периодические отключения электроники – пропадает связь с ЭБУ, отключаются датчики (например, ДПКВ), что приводит к аварийному режиму работы двигателя с ограничением мощности.

Игнорирование неисправности реле EFI Main приводит к критическим последствиям. В 40% случаев отказ реле вызывает перегрев топливного насоса из-за работы «всухую» при отсутствии питания, что сокращает его ресурс на 60–80%. Длительная эксплуатация с нестабильным питанием ЭБУ провоцирует сбои в прошивке, требующие перепрограммирования блока. На автомобилях с автоматической коробкой передач возможен самопроизвольный переход в аварийный режим, сопровождаемый рывками и толчками при переключении передач. Рекомендация: при первых признаках проверить реле мультиметром (сопротивление катушки должно быть 50–120 Ом, контакты – прозваниваться при подаче напряжения) или заменить на заведомо исправное.

Пошаговая замена реле EFI Main своими руками

Перед началом работ отключите отрицательную клемму аккумулятора, чтобы исключить короткое замыкание. Реле EFI Main чаще всего расположено в монтажном блоке под капотом или в салоне автомобиля – уточните его точное положение по схеме в руководстве пользователя. Например, в Toyota Corolla 2008 года реле находится в блоке под капотом, слева от аккумулятора, под крышкой с маркировкой «Fuse & Relay». Используйте пластиковый съемник или плоскогубцы с изолированными ручками для извлечения реле, чтобы не повредить контакты.

Проверьте состояние нового реле перед установкой: сравните маркировку на корпусе с оригиналом (например, DENSO 90987-02020 для многих японских моделей). Убедитесь, что контакты реле не окислены – при необходимости зачистите их мелкозернистой наждачной бумагой (зернистость P1000). Нанесите на контакты тонкий слой диэлектрической смазки (например, Permatex 22058), чтобы предотвратить коррозию. Вставляйте реле строго по направляющим, избегая перекосов – неправильная установка может привести к подгоранию контактов.

После установки подключите клемму аккумулятора и проверьте работу системы: включите зажигание и проследите за индикаторами на приборной панели. Если двигатель запускается без задержек, а ошибки по питанию ЭБУ отсутствуют (сканируйте диагностическим адаптером ELM327), замена выполнена корректно. В случае появления кода ошибки P0685 (неисправность цепи управления реле EFI) повторно проверьте надежность контактов и соответствие реле спецификациям производителя.

Для автомобилей с системой Start-Stop (например, Mazda CX-5) после замены реле может потребоваться инициализация ЭБУ. Выполните процедуру согласно инструкции: выключите зажигание, подождите 10 секунд, затем включите зажигание на 5 секунд, не запуская двигатель, и повторите цикл 3 раза. Это сбросит адаптивные параметры и предотвратит ложные срабатывания системы.

Храните снятое реле в антистатическом пакете (например, 3M 1000) – даже исправное реле может выйти из строя из-за статического электричества. Если после замены наблюдаются периодические сбои в работе топливного насоса или форсунок, проверьте целостность проводки к реле с помощью мультиметра: сопротивление между контактами 85 и 86 должно составлять 50–120 Ом, а между 30 и 87 – бесконечность при отсутствии управляющего сигнала.

Какие ошибки диагностики может выдавать ЭБУ при проблемах с реле

При неисправностях реле EFI Main ЭБУ фиксирует специфические коды ошибок, связанные с питанием топливной системы и цепями управления. Наиболее частые из них: P0200 (неисправность цепи форсунок), P0230 (проблема с цепью топливного насоса), P0685 (обрыв или короткое замыкание в цепи управления главным реле) и P1682 (потеря питания на контроллере). Эти коды указывают на отсутствие напряжения на форсунках, насосе или ЭБУ из-за отказа реле, его контактов или проводки. Для диагностики требуется проверка напряжения на клеммах реле при включении зажигания (должно быть 12 В на управляющем контакте) и прозвонка цепей на обрыв.

Реже встречаются ошибки P0606 (неисправность процессора ЭБУ) или U0100 (потеря связи с ЭБУ), которые могут возникать из-за кратковременных скачков напряжения при нестабильной работе реле. В таких случаях необходимо проверить не только само реле, но и состояние предохранителей (обычно F/PUMP или EFI), а также качество «массы» на кузове. При подозрении на межвитковое замыкание в обмотке реле его заменяют новым – ремонт нецелесообразен.
