Датчик положения коленчатого вала (ДПКВ) – один из ключевых элементов системы управления двигателем. Его задача – синхронизировать работу системы зажигания и впрыска топлива, передавая данные о положении и скорости вращения коленвала в ЭБУ. При выходе из строя этого датчика двигатель может работать нестабильно или вовсе не запускаться. Основные симптомы неисправности проявляются в виде пропусков зажигания, рывков при разгоне, падения мощности и увеличения расхода топлива на 10–15%. В некоторых случаях на приборной панели загорается индикатор Check Engine с кодами ошибок P0335–P0339.
Типичные причины отказа ДПКВ – механические повреждения, загрязнение рабочей поверхности металлической стружкой или маслом, обрыв проводки, короткое замыкание или сбой в цепи питания. Датчик индуктивного типа (наиболее распространённый) выходит из строя из-за износа обмотки или смещения задающего диска. Оптический или холловский датчики чувствительны к загрязнению и перепадам напряжения. Перед заменой необходимо провести диагностику, чтобы исключить другие неисправности – например, проблемы с топливной системой или катушками зажигания.
Проверка ДПКВ начинается с визуального осмотра: убедитесь в отсутствии трещин на корпусе, повреждений разъёма и окисления контактов. Для индуктивного датчика используйте мультиметр в режиме измерения сопротивления – нормальное значение обмотки составляет 200–1000 Ом (уточните в технической документации для вашей модели). Проверьте сигнал на выходе: подключите осциллограф или мультиметр в режиме переменного напряжения к контактам датчика при прокрутке стартером – амплитуда сигнала должна быть не менее 0,5 В. Если датчик исправен, но ошибки сохраняются, проверьте зазор между датчиком и задающим диском (обычно 0,5–1,5 мм) и целостность проводки до ЭБУ.
При отсутствии сигнала или его нестабильности замените датчик на заведомо исправный. Учитывайте, что некачественные аналоги могут работать некорректно – используйте оригинальные запчасти или проверенные бренды (Bosch, Delphi, Denso). После замены сбросьте ошибки сканером и проведите тестовый заезд. Если симптомы не исчезли, проверьте синхронизацию датчика распредвала и состояние задающего диска коленвала – его смещение или повреждение зубьев также приводит к сбоям в работе двигателя.

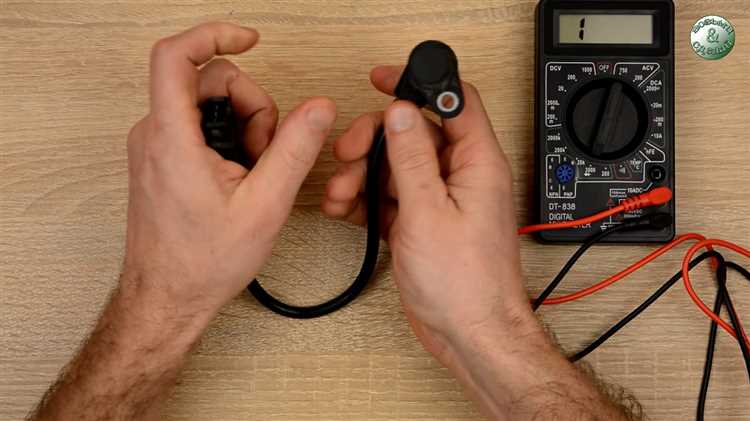

Какие симптомы указывают на неисправность датчика коленвала
Проблемы с запуском двигателя – второй характерный симптом. Стартер крутит, но мотор не схватывает или заводится только после нескольких попыток. Причина в том, что датчик коленвала не передаёт сигнал о ВМТ (верхней мёртвой точке) первого цилиндра, из-за чего ЭБУ не формирует искру и не открывает форсунки. Если двигатель всё же запускается, но работает с перебоями, стоит проверить сопротивление датчика мультиметром: для индуктивных датчиков норма составляет 200–1000 Ом, для датчиков Холла – 0 Ом при отсутствии сигнала и 5–12 В при подаче питания.
Резкое падение мощности и «провалы» при разгоне – третий сигнал. При нажатии на педаль газа автомобиль дёргается, как будто топливо подаётся с задержкой, или вообще не реагирует на ускорение. Это происходит из-за рассинхронизации работы цилиндров: ЭБУ получает искажённые данные о положении коленвала и не может точно рассчитать момент зажигания. На автомобилях с автоматической коробкой передач может наблюдаться «пинкование» при переключении, так как трансмиссия также зависит от сигналов датчика для корректной работы.
Внезапное отключение двигателя во время движения – самый опасный симптом. Обычно это случается на скорости выше 60 км/ч, когда датчик полностью теряет контакт с задающим диском или выходит из строя. Мотор глохнет без предупреждения, а повторный запуск возможен только после остановки и нескольких попыток. В таких случаях необходимо немедленно проверить целостность проводки датчика, наличие повреждений на задающем диске (зубья могут быть сломаны или забиты грязью) и зазор между датчиком и диском – он должен составлять 0,5–1,5 мм в зависимости от модели автомобиля.
Как проверить датчик коленвала без диагностического оборудования
Датчик положения коленчатого вала (ДПКВ) – критически важный элемент системы зажигания и впрыска топлива. Его отказ приводит к невозможности запуска двигателя или его нестабильной работе. Проверить работоспособность датчика можно без сканера, используя мультиметр, осциллограф или даже визуальный осмотр.
Первый шаг – проверка сопротивления обмотки. Отсоедините разъем датчика и измерьте сопротивление между его контактами мультиметром в режиме омметра. Для большинства индуктивных датчиков значение должно находиться в диапазоне 200–1000 Ом. Если сопротивление стремится к бесконечности или равно нулю, датчик неисправен. Уточните эталонное значение для вашей модели автомобиля – у некоторых двигателей (например, Toyota 1ZZ-FE) норма составляет 800–1400 Ом.
Следующий метод – проверка напряжения при прокрутке стартером. Подключите мультиметр в режиме измерения переменного напряжения (AC) к контактам датчика. Попросите помощника прокрутить двигатель стартером. Исправный датчик должен генерировать импульсы напряжения от 0,2 до 2 В (зависит от оборотов). Отсутствие сигнала или его нестабильность указывают на неисправность.
Для проверки магнитного поля используйте металлический предмет (например, отвертку). Поднесите его к рабочей поверхности датчика – при исправной обмотке должен ощущаться легкий магнитный эффект. Если притяжение отсутствует, датчик вышел из строя. Этот метод применим только к индуктивным датчикам, для датчиков Холла он не работает.
Осмотрите корпус датчика и его разъем на предмет механических повреждений, коррозии или окисления контактов. Даже микротрещины в изоляции или загрязнение рабочей поверхности могут нарушить сигнал. Очистите контакты спиртом и проверьте целостность проводки – обрыв или короткое замыкание часто маскируются под неисправность датчика.
Проверьте зазор между датчиком и задающим диском (реперным кольцом). Для большинства двигателей оптимальное расстояние составляет 0,5–1,5 мм. Увеличенный зазор ослабляет сигнал, уменьшенный – может привести к повреждению датчика при вращении коленвала. Измерьте зазор щупом и отрегулируйте при необходимости, ослабив крепежные болты.
Если двигатель запускается, но работает с перебоями, проверьте синхронизацию сигналов датчика коленвала и распредвала. Для этого снимите осциллограммы с обоих датчиков (если есть осциллограф) или сравните их показания мультиметром. Рассинхронизация сигналов на 1–2 зуба задающего диска приводит к пропускам зажигания и ошибкам по датчику.
В крайнем случае замените датчик на заведомо исправный. Если после замены двигатель запустился или стабилизировалась работа, проблема была в датчике. Учитывайте, что некоторые автомобили (например, Renault с двигателями K4M) требуют адаптации нового датчика через диагностический сканер, но для первичной проверки этот метод эффективен.
Пошаговая инструкция по проверке датчика коленвала мультиметром
При проверке датчиков Холла (используются реже) измерьте напряжение питания на разъеме: подключите мультиметр в режиме DC 20 В между плюсовым контактом (обычно +5 В) и массой. При включенном зажигании напряжение должно соответствовать номиналу (4,5–5,5 В). Если питание отсутствует – проверьте цепь или ЭБУ.
Какие ошибки выдает бортовой компьютер при поломке датчика
При неисправности датчика положения коленвала (ДПКВ) бортовой компьютер чаще всего фиксирует ошибки с кодами P0335, P0336 или P0339. Ошибка P0335 указывает на отсутствие сигнала от датчика, P0336 – на некорректный сигнал (пропуски импульсов или искажения), а P0339 – на прерывистый сигнал. Эти коды характерны для большинства автомобилей с системой впрыска топлива, включая модели ВАЗ, Renault, Hyundai и Volkswagen. В некоторых случаях могут появляться сопутствующие ошибки, например, P0300 (пропуски зажигания), так как ЭБУ не может синхронизировать работу форсунок и катушек без корректного сигнала от ДПКВ.
На автомобилях с дизельными двигателями (например, BMW N57, Mercedes OM642) при поломке датчика коленвала часто возникает ошибка P0016, связанная с рассогласованием сигналов от ДПКВ и датчика распредвала. Это происходит из-за того, что блок управления не может определить точное положение коленвала, что приводит к сбоям в работе системы впрыска Common Rail. В редких случаях на дизелях может появляться ошибка P1602, сигнализирующая о проблемах с питанием датчика или обрыве цепи.
У японских марок (Toyota, Nissan, Mazda) распространены специфические коды: например, на Toyota Camry с двигателем 2GR-FKS ошибка C1201 указывает на неисправность цепи ДПКВ, а на Nissan Qashqai с мотором HR16DE – P0340 (хотя этот код чаще относится к датчику распредвала, он может появляться и при проблемах с коленвалом из-за взаимосвязи сигналов). На Mazda 3 с двигателем Skyactiv-G при неисправности датчика часто возникает P0335 в сочетании с U0100 (потеря связи с ЭБУ), так как система переходит в аварийный режим.
Современные автомобили с CAN-шиной (например, Audi A4 B9, Skoda Octavia A7) могут выдавать менее очевидные ошибки, такие как U0121 (потеря связи с блоком ABS) или P1693 (неисправность в цепи датчика), так как некорректный сигнал от ДПКВ влияет на работу других систем. В таких случаях рекомендуется сначала проверить проводку датчика мультиметром (сопротивление обмотки должно быть в пределах 200–1000 Ом, а напряжение питания – 5 В), а затем считать данные сканером в режиме реального времени, чтобы убедиться в отсутствии сигнала или его искажениях.
Если бортовой компьютер выдает ошибки, связанные с ДПКВ, но визуальный осмотр и проверка сопротивления не выявили проблем, необходимо протестировать датчик на работающем двигателе с помощью осциллографа. Форма сигнала должна представлять собой четкие прямоугольные импульсы с амплитудой около 5 В. При наличии шумов, провалов или нестабильной частоты датчик подлежит замене. На автомобилях с большим пробегом (свыше 150 000 км) рекомендуется параллельно проверить состояние задающего диска (зубчатого венца) на коленвале – его износ или повреждение зубьев также может вызывать ошибки.
Как отличить неисправность датчика коленвала от проблем с зажиганием
Признак неисправности ДПКВ – отсутствие сигнала на осциллографе при проверке. Подключите диагностический сканер: если коды ошибок P0335–P0339 (связанные с ДПКВ) отсутствуют, а двигатель троит или дергается, ищите проблему в зажигании. Проверьте сопротивление датчика мультиметром: для индуктивных ДПКВ норма – 200–1000 Ом, для Холла – 0 Ом (короткое замыкание) или бесконечность (обрыв).
Проблемы с зажиганием часто сопровождаются пропусками зажигания в конкретных цилиндрах. Подключите сканер и считайте ошибки P0300–P0308 – они указывают на пропуски. Если ошибок нет, но двигатель работает неровно, проверьте свечи: черный нагар говорит о богатой смеси, белый – о бедной, маслянистый – о попадании масла в камеру сгорания. Замените свечи и высоковольтные провода, если сопротивление последних превышает 10 кОм.
ДПКВ редко вызывает троение на холостых оборотах – это характерно для неисправностей зажигания или топливной системы. Если двигатель троит только при нагрузке (разгон, подъем), проверьте катушки зажигания: подключите тестер искры и наблюдайте за стабильностью разряда. При неисправной катушке искра будет слабой или пропадать. Для ДПКВ типичны внезапные остановки двигателя без предварительных симптомов.
Еще один способ дифференциации – проверка сигнала датчика на работающем двигателе. Подключите осциллограф к сигнальному проводу ДПКВ: при исправном датчике график должен быть ровным, без провалов. Если сигнал стабилен, но двигатель работает с перебоями, проблема в зажигании. Также обратите внимание на обороты: при неисправном ДПКВ тахометр может показывать хаотичные значения или ноль, даже если двигатель работает.
Неисправности зажигания часто зависят от температуры. Если двигатель троит только на холодную или горячую, проверьте сопротивление катушек зажигания: при нагреве оно может меняться. Для ДПКВ температурная зависимость нехарактерна – он либо работает, либо нет. Исключение – короткое замыкание в проводке, которое может проявляться при нагреве. Прозвоните провода от датчика до ЭБУ на обрыв и замыкание.
При диагностике учитывайте тип двигателя. На моторах с индивидуальными катушками зажигания (например, V6 или рядные «четверки» с системой Coil-on-Plug) неисправность одной катушки вызовет троение в одном цилиндре. ДПКВ влияет на все цилиндры одновременно. Если двигатель с распределителем зажигания (трамблером), проверьте его на износ и подгорание контактов – это частая причина нестабильной работы.
Финальный тест – замена деталей на заведомо исправные. Если после замены катушки зажигания или свечей проблема исчезает, диагноз ясен. С ДПКВ сложнее: его замена не всегда дает мгновенный результат, так как ЭБУ может сохранять ошибки в памяти. Сбросьте ошибки сканером после замены датчика и проведите тест-драйв. Если симптомы повторяются, проверьте маховик на повреждения зубцов – это частая причина ложных срабатываний ДПКВ.
В каких случаях требуется замена датчика, а не ремонт
Замена датчика коленвала становится неизбежной при механических повреждениях корпуса или разъема. Трещины, сколы или деформация пластикового кожуха нарушают герметичность, что приводит к попаданию влаги и грязи внутрь. Если при визуальном осмотре обнаружены следы коррозии на контактах или обрыв проводов в месте пайки, восстановить работоспособность практически невозможно – ремонт обойдется дороже нового датчика, а риск повторного отказа останется высоким.
Сигналом к замене служат устойчивые ошибки ЭБУ, не исчезающие после очистки контактов или переподключения. Например, коды P0335 (неисправность цепи датчика) или P0336 (ошибка сигнала) часто указывают на внутренний обрыв обмотки или короткое замыкание. Мультиметр при проверке покажет сопротивление вне допустимого диапазона (обычно 500–1500 Ом для индуктивных датчиков) или полное отсутствие сигнала при вращении коленвала. В таких случаях ремонт бессмыслен – восстановить сгоревшую катушку или поврежденный магнитный сердечник в кустарных условиях нельзя.
- Датчик не реагирует на замену проводки или ЭБУ – подтверждает внутренний дефект.
- После чистки контактов и проверки зазора (0,5–1,5 мм) ошибки сохраняются.
- При диагностике осциллографом наблюдаются искажения сигнала: провалы, шум или отсутствие импульсов.
- Датчик физически изношен: например, у моделей с магнитным сердечником стирается рабочая поверхность, контактирующая с задающим диском.
В этих ситуациях попытки ремонта лишь отсрочат проблему, а эксплуатация неисправного датчика может привести к аварийному отключению двигателя или повреждению ЭБУ из-за некорректных сигналов.
Как правильно снять и установить датчик коленвала
Перед началом работ отключите аккумулятор, сняв клемму «минус». На большинстве автомобилей датчик коленвала расположен вблизи шкива коленчатого вала или маховика – уточните его точное положение по сервисной документации. Например, на двигателях ВАЗ он крепится болтом М6 к крышке масляного насоса, а на Toyota Camry – к блоку цилиндров за генератором. Подготовьте торцевую головку на 10 мм (или другой размер, соответствующий крепежу), удлинитель и трещотку.
Очистите область вокруг датчика от грязи и масла ветошью, смоченной в бензине или очистителе тормозов. Это предотвратит попадание абразивных частиц в посадочное отверстие. Отсоедините электрический разъем, нажав на фиксатор (обычно пластиковый язычок) и потянув колодку на себя. На некоторых моделях (например, Renault Logan) разъем может быть закреплен дополнительным стопорным кольцом – снимите его плоской отверткой.
Отверните крепежный болт датчика, удерживая его корпус рукой, чтобы не уронить. Если болт прикипел, нанесите на резьбу проникающую смазку (WD-40, LIQUI MOLY) и дайте ей подействовать 10–15 минут. Извлеките датчик, покачивая его из стороны в сторону – резкие движения могут повредить корпус или уплотнительное кольцо. На двигателях с цепным приводом (например, BMW N52) датчик может быть утоплен в глубоком колодце – используйте магнитный захват или гибкий удлинитель.
Проверьте состояние уплотнительного кольца датчика. Если оно деформировано, затвердело или имеет трещины, замените его – артикул оригинального кольца для большинства автомобилей начинается с 12147 (например, 12147-63001 для Hyundai/Kia). Нанесите на новое кольцо тонкий слой моторного масла для облегчения установки. Осмотрите посадочное отверстие в блоке на предмет задиров или коррозии – при необходимости зачистите его мелкой наждачной бумагой (зернистость P1000) и продуйте сжатым воздухом.
Установите датчик в посадочное отверстие, совместив его с пазом или штифтом на блоке. На двигателях с датчиком Холла (например, Volkswagen EA888) важно соблюсти ориентацию – метка на корпусе должна совпадать с выступом на блоке. Затяните крепежный болт моментом 8–12 Н·м (для алюминиевых блоков) или 10–15 Н·м (для чугунных). Превышение момента может привести к деформации корпуса датчика или срыву резьбы.
Подключите электрический разъем до характерного щелчка фиксатора. Убедитесь, что колодка села плотно – на некоторых автомобилях (например, Ford Focus) разъем имеет дополнительную защелку, которую нужно прижать пальцем. После установки датчика подключите аккумулятор и выполните пробный запуск двигателя. Если на приборной панели загорелась ошибка P0335 (неисправность цепи датчика коленвала), проверьте качество контакта в разъеме и отсутствие повреждений проводки.
На автомобилях с системой бесключевого доступа (например, Mercedes-Benz W222) после замены датчика может потребоваться инициализация блока управления двигателем. Для этого подключите диагностический сканер (например, Launch X431) и выполните процедуру «Сброс адаптаций» или «Обучение датчика положения коленвала». Без этой процедуры двигатель может работать с перебоями или не запускаться вовсе.
Основная причина отказа датчика положения коленвала – механические повреждения и загрязнения. Металлическая стружка, образующаяся при износе двигателя, налипает на магнитный сердечник датчика, искажая сигнал. Абразивные частицы масла или топлива, попадая в зазор между датчиком и задающим диском (0,5–1,5 мм), вызывают микроцарапины на рабочей поверхности, что приводит к сбоям в считывании импульсов. Вибрации от неисправных подушек двигателя или дисбаланса коленвала усиливают нагрузку на корпус датчика, провоцируя трещины в пластиковой оболочке и обрыв проводки. Температурные перепады (особенно при резком охлаждении горячего двигателя) ускоряют деградацию изоляции кабеля, увеличивая риск короткого замыкания.
Электрические помехи и некачественное обслуживание – вторая по частоте группа причин. Импульсные наводки от высоковольтных проводов зажигания или генератора с неисправным диодным мостом искажают сигнал датчика, особенно если экранирующая оплётка кабеля повреждена. Перегрев датчика из-за близкого расположения к выпускному коллектору (температура свыше 120°C) снижает чувствительность сенсора на 30–40% уже через 500 моточасов. Неправильная установка – перекос корпуса, превышение допустимого зазора (более 2 мм) или использование неоригинальных крепёжных болтов – нарушает синхронизацию сигнала, приводя к пропускам зажигания. Регулярная проверка сопротивления обмотки (должно быть 500–700 Ом для индуктивных датчиков) и чистота контактов разъёма снижают риск внезапного отказа на 60%.
