Чем смазать ось выжимного подшипника

Выжимной подшипник – критически важный элемент сцепления, работающий в условиях высоких нагрузок и температур. Его ось, подверженная трению, требует регулярного обслуживания: недостаток смазки приводит к ускоренному износу, скрипам и преждевременному выходу из строя. Правильный выбор и нанесение смазочного материала продлевают ресурс детали на 30–50%, снижая риск заклинивания и повреждения вилки сцепления.

Для смазки оси используйте только специализированные составы: литиевые смазки с добавлением дисульфида молибдена (например, Liqui Moly LM 50 или Molykote BR2 Plus) или синтетические консистентные смазки с температурной стойкостью до +200°C. Универсальные масла (типа Литол-24) не подходят – они выгорают при нагреве и не обеспечивают стабильной пленки. Перед нанесением очистите ось от старой смазки и продуктов износа: используйте обезжириватель на основе спирта или очиститель тормозов, избегая агрессивных растворителей, способных повредить резиновые уплотнения.

Наносите смазку тонким слоем (0,1–0,2 мм) с помощью пластикового шпателя или кисти с жесткой щетиной. Избыток материала приведет к его выдавливанию и загрязнению диска сцепления. Особое внимание уделите канавкам оси – именно там скапливается абразивная пыль. После смазки проверните подшипник вручную 10–15 раз, чтобы состав равномерно распределился. Установите деталь на место, убедившись в отсутствии перекосов: неправильная посадка вызовет неравномерный износ и вибрации.

Периодичность обслуживания зависит от условий эксплуатации: при агрессивном стиле вождения или частых пробках проверяйте состояние смазки каждые 15 000–20 000 км. В нормальных условиях интервал увеличивается до 30 000–40 000 км. Игнорирование регламента приводит к задирам на оси и необходимости замены всего узла – операция, в 5–7 раз дороже профилактической смазки.

Какие инструменты и материалы понадобятся для смазки

Для смазки оси выжимного подшипника потребуется набор инструментов, адаптированный под конструкцию сцепления конкретной модели автомобиля. Базовый комплект включает торцевые головки на 10, 12 и 14 мм – они понадобятся для демонтажа коробки передач или защитных кожухов. Если доступ к подшипнику ограничен, пригодится удлинитель для трещотки длиной 150–200 мм. Для фиксации деталей используйте динамометрический ключ с диапазоном 20–100 Н·м, чтобы избежать перетяжки болтов.

Съемник выжимного подшипника – обязательный инструмент, если конструкция не предусматривает его свободного снятия. Универсальные съемники с тремя лапами подходят для большинства легковых автомобилей, но для некоторых моделей (например, Volkswagen Golf IV или Toyota Corolla E12) требуются специализированные приспособления с резьбовым захватом. Проверьте совместимость съемника с посадочным местом подшипника перед началом работ.

Смазочный материал выбирается строго по рекомендациям производителя. Для большинства современных автомобилей подходит высокотемпературная литиевая смазка с добавлением дисульфида молибдена, например, Liqui Moly LM 50 или Mobilgrease XHP 222. В системах с гидравлическим приводом сцепления (как у BMW E60) допустимо использовать только синтетические смазки на основе полиальфаолефинов, устойчивые к воздействию тормозной жидкости. Избегайте графитовых смазок – они могут вызвать абразивный износ металлических поверхностей.

Шприц для консистентной смазки с объемом не менее 100 см³ упростит нанесение материала на ось. Модели с пневматическим приводом (например, для грузовых автомобилей) требуют шприцев с рабочим давлением от 200 бар. Для точечного нанесения используйте насадки с игольчатым наконечником диаметром 1–2 мм. Если смазка загустела, предварительно разогрейте ее до 40–50°C в водяной бане.

Чистящие материалы включают безворсовую ветошь и очиститель тормозных механизмов на основе ацетона или изопропилового спирта. Для удаления старой смазки из труднодоступных мест подойдет кисть с жесткой щетиной диаметром 5–7 мм. Избегайте использования бензина или дизельного топлива – они оставляют маслянистую пленку, ухудшающую адгезию новой смазки.

Дополнительные приспособления зависят от конструкции узла. Если ось подшипника имеет резьбовое соединение (как у некоторых моделей Renault), потребуется метчик M8 или M10 для очистки каналов. Для проверки люфта оси используйте индикатор часового типа с ценой деления 0,01 мм. В системах с саморегулирующимся сцеплением (например, у Ford Focus III) пригодится калибр для контроля зазора между подшипником и диафрагменной пружиной.

Защитные средства включают нитриловые перчатки толщиной 0,11 мм и защитные очки с боковыми экранами. При работе с аэрозольными очистителями используйте респиратор с фильтром класса А2В2Е2К2. Для предотвращения попадания грязи в открытый механизм подготовьте полиэтиленовую пленку и малярный скотч для изоляции рабочей зоны.

Контрольно-измерительные инструменты помогут оценить качество выполненных работ. Цифровой мультиметр с функцией измерения сопротивления пригодится для проверки целостности проводки датчика положения сцепления (если он установлен). Для оценки равномерности нанесения смазки используйте эндоскоп с подсветкой и диаметром зонда 4–6 мм. После сборки проверьте свободное вращение подшипника – оно должно быть плавным, без заеданий и посторонних шумов.

Как безопасно демонтировать выжимной подшипник

Перед началом работ отсоедините аккумулятор и слейте трансмиссионное масло, если подшипник расположен внутри коробки передач. Для автомобилей с механической коробкой используйте подъемник или надежные опоры – домкрат не обеспечит достаточной устойчивости. Снимите стартер, если он мешает доступу, открутив болты крепления ключом на 13 или 17 в зависимости от модели. На большинстве переднеприводных машин потребуется демонтировать ШРУСы, предварительно ослабив хомуты пыльников и слив масло из коробки.

Открутите болты крепления коробки передач к двигателю, используя головку с удлинителем – обычно это 6–8 болтов размером 14–19 мм. Поддерживайте коробку домкратом или специальной подставкой, чтобы избежать ее падения. На заднеприводных автомобилях снимите карданный вал, открутив фланец на редукторе и вытащив его из коробки. При работе с гидравлическим приводом сцепления отсоедините трубку рабочего цилиндра, предварительно подставив емкость для сбора тормозной жидкости.

Выжимной подшипник крепится к вилке сцепления или направляющей втулке. На механических системах он фиксируется пружинным фиксатором – сожмите его плоскогубцами и снимите подшипник с направляющей. В гидравлических системах подшипник может быть закреплен на штоке рабочего цилиндра – аккуратно отсоедините его, избегая перекосов. Если подшипник прикипел, используйте проникающую смазку (например, WD-40) и легкие удары резиновым молотком по корпусу, но не бейте по внутренней обойме – это приведет к повреждению.

Проверьте состояние вилки сцепления и направляющей втулки. На вилке не должно быть трещин или сильного износа в местах контакта с подшипником. Направляющая втулка должна быть гладкой, без задиров – при наличии повреждений замените ее, иначе новый подшипник быстро выйдет из строя. Очистите посадочные поверхности от грязи и старой смазки ветошью, смоченной в бензине или очистителе тормозов. Не используйте металлические щетки – они могут оставить заусенцы.

При обратной установке коробки передач убедитесь, что первичный вал попал в шлицы диска сцепления. Затягивайте болты крепления коробки к двигателю крест-накрест с моментом, указанным в руководстве по ремонту (обычно 40–70 Н·м). После сборки прокачайте гидравлический привод сцепления, если он был отсоединен, и проверьте свободный ход педали. На механических системах отрегулируйте трос сцепления согласно спецификациям производителя.

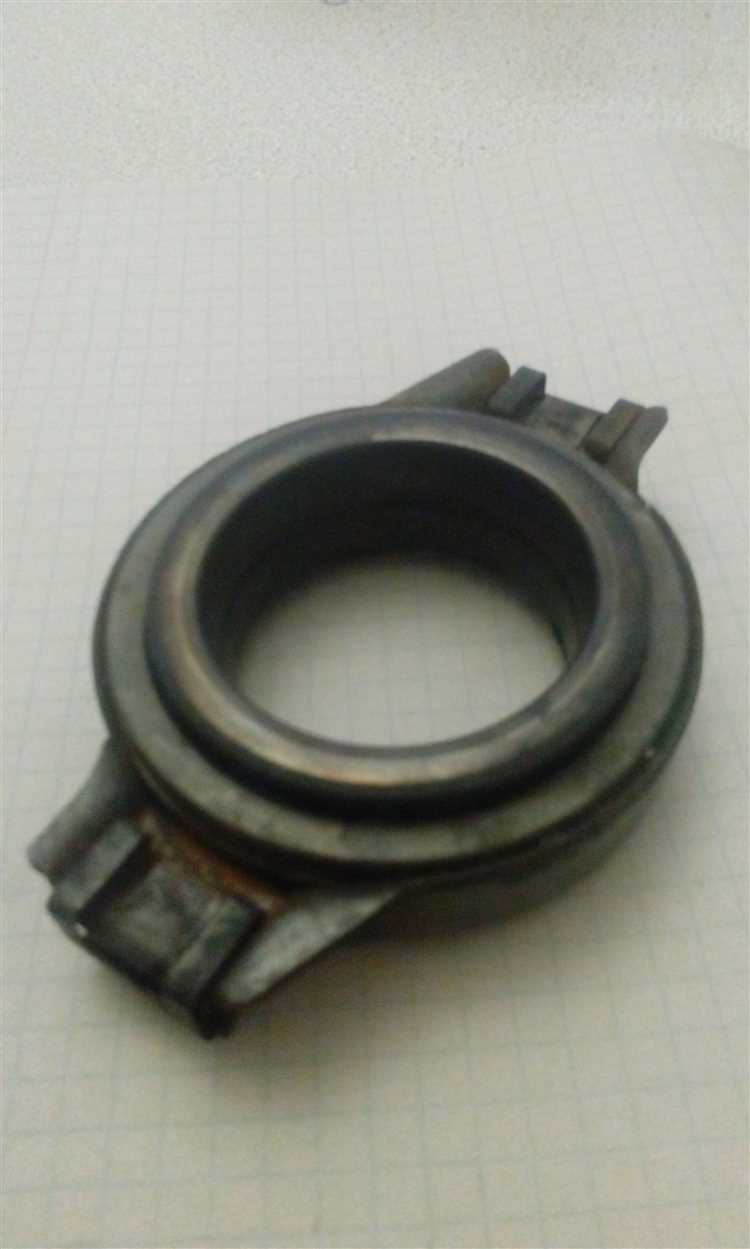

Как очистить ось подшипника перед нанесением смазки

Перед смазкой ось выжимного подшипника требует тщательной очистки от старой смазки, продуктов износа и загрязнений. Остатки абразивных частиц или загустевшей смазки снижают эффективность новой смазки и ускоряют износ деталей. Для очистки используйте безворсовые салфетки или ветошь из хлопка – синтетические материалы могут оставлять волокна, которые попадут в механизм.

Наиболее эффективные растворители для удаления застарелой смазки – уайт-спирит, очиститель карбюратора или специализированные составы для подшипников (например, CRC Brake & Parts Cleaner). Нанесите растворитель на салфетку, а не на ось напрямую, чтобы избежать попадания жидкости в сам подшипник. Для труднодоступных мест используйте мягкую кисть с натуральной щетиной (диаметр ворса не более 0,3 мм).

После обработки растворителем протрите ось сухой салфеткой, затем продуйте сжатым воздухом под давлением 2–4 бар. Если воздуха нет, используйте медицинский шприц на 20 мл с иглой – направьте струю вдоль оси, чтобы выдуть остатки загрязнений из канавок и микротрещин. Избегайте высокого давления (свыше 6 бар), чтобы не повредить сепаратор подшипника.

Для проверки чистоты проведите по оси пальцем в перчатке – на поверхности не должно оставаться жирных следов или абразивных частиц. Если загрязнения остались, повторите очистку с использованием более агрессивного растворителя (например, ацетона для силиконовых смазок). Однако ацетон применяйте только на металлических поверхностях – он разрушает пластиковые и резиновые элементы.

Особое внимание уделите канавкам и посадочным местам оси. В них скапливается до 70% загрязнений, которые не видны при поверхностном осмотре. Для очистки канавок используйте зубочистку или деревянный шпатель – металлические инструменты оставляют царапины, которые станут очагами коррозии. После механической очистки обработайте канавки растворителем и продуйте воздухом.

Завершающий этап – обезжиривание. Нанесите на ось спирт (изопропиловый, не менее 90%) или специализированный обезжириватель (например, Loctite 7063). Протрите поверхность до полного испарения жидкости – остатки спирта не влияют на смазку, но могут вызвать коррозию при длительном контакте с металлом. После обезжиривания ось готова к нанесению новой смазки.

Какую смазку выбрать для оси выжимного подшипника

Для смазки оси выжимного подшипника подходят только специализированные составы, устойчивые к высоким температурам (до 200°C) и механическим нагрузкам. Оптимальный выбор – литиевые или кальциевые пластичные смазки с противозадирными присадками, например, Liqui Moly LM 50 Litho HT, Molykote BR2 Plus или Castrol LMX Li-Komplexfett 2. Эти продукты сохраняют вязкость при экстремальных условиях, предотвращают коррозию и снижают износ металлических поверхностей. Избегайте универсальных смазок типа «Литол-24» – они не рассчитаны на динамические нагрузки сцепления и быстро вымываются.

При выборе обращайте внимание на класс NLGI: для выжимных подшипников рекомендуется NLGI 2 (средняя консистенция). В таблице ниже – ключевые параметры проверенных смазок:

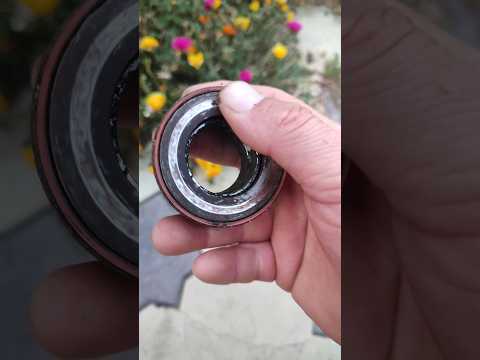

Как равномерно нанести смазку на ось

Очистите ось от старой смазки и загрязнений безворсовой салфеткой, смоченной в обезжиривателе (например, CRC Brake Cleaner или Loctite 7063). Убедитесь, что поверхность сухая – остатки растворителя снижают адгезию новой смазки. Для труднодоступных участков используйте узкую кисть с синтетическим ворсом или пластиковый шпатель.

Нанесите смазку тонким слоем (0,1–0,2 мм) с помощью шприца-дозатора или аппликатора с игольчатым наконечником. Для осей диаметром до 15 мм достаточно 0,5–1 г смазки на 10 см длины. Распределяйте состав по спирали, начиная от одного края оси к другому, чтобы избежать воздушных карманов. При использовании консистентных смазок (Molykote BR2 Plus, Liqui Moly LM 50) прогрейте их до 40–50°C для снижения вязкости – это улучшит проникновение в микронеровности.

Проверьте равномерность покрытия визуально и на ощупь: смазка должна образовывать сплошную пленку без разрывов. Для контроля используйте фонарик под углом 45° – блестящие участки указывают на недостаточное нанесение. Вращайте ось вручную 5–7 раз, чтобы смазка заполнила зазоры между подшипником и посадочным местом. Излишки удалите чистой тканью, не оставляя наплывов – они могут привести к перегреву при работе.

Как проверить качество смазки перед сборкой

Перед нанесением смазки на ось выжимного подшипника оцените её консистенцию и чистоту. Нанесите небольшое количество на палец и разотрите: качественная смазка должна быть однородной, без комков, посторонних включений или металлической стружки. Для высоконагруженных узлов используйте смазки с температурной стойкостью от -30°C до +150°C (например, литиевые или молибденовые). Проверьте срок годности на упаковке – просроченная смазка теряет свойства, особенно если хранилась при температуре выше +25°C или под прямыми солнечными лучами.

1. Проведите тест на адгезию: нанесите тонкий слой смазки на чистую металлическую пластину и переверните её. Если смазка не стекает в течение 5 минут при комнатной температуре, адгезия достаточна.
2. Проверьте водостойкость: капните воду на смазанную поверхность. Качественная смазка не должна смываться или образовывать эмульсию.
3. Оцените термостойкость: нагрейте небольшое количество смазки до +100°C на металлической поверхности. Если она не растекается и не меняет цвет, пригодна для эксплуатации.
4. Используйте спектральный анализ (при наличии оборудования) для выявления примесей свыше 0,1% – это критично для подшипников с высокими оборотами.

Как правильно установить подшипник обратно на ось

Перед установкой убедитесь, что посадочное место на оси и внутренняя поверхность подшипника очищены от старой смазки, грязи и заусенцев. Используйте безворсовую салфетку и обезжириватель – остатки абразивов или масла снижают ресурс узла. Если на оси есть следы коррозии, удалите их мелкозернистой наждачной бумагой (зернистость 800–1000), затем протрите поверхность. Проверьте геометрию оси: биение не должно превышать 0,03 мм, иначе подшипник быстро выйдет из строя.

Нагрейте подшипник в масляной ванне до 80–100°C – это расширит внутреннее кольцо и облегчит монтаж. Альтернатива: используйте индукционный нагреватель, но избегайте открытого огня – перегрев свыше 120°C разрушает термообработку стали. Ось оставьте при комнатной температуре, чтобы сохранить зазор. Надевайте подшипник строго перпендикулярно оси, без перекосов, используя оправку из мягкого металла (латунь, алюминий) или специальный монтажный стакан. Удары молотком наносите только по внутреннему кольцу – воздействие на внешнее приведёт к деформации тел качения.

После установки проверьте лёгкость вращения: подшипник должен прокручиваться без заеданий и посторонних шумов. Если ощущается сопротивление, снимите деталь и осмотрите на предмет задиров или неправильной посадки. Зазор между подшипником и упорным буртиком оси не должен превышать 0,1 мм – при необходимости используйте регулировочные шайбы. Нанесите тонкий слой смазки на дорожки качения (для выжимных подшипников подходит литиевая смазка с присадками EP, например, Литол-24 или Mobilgrease XHP 222).

Фиксация подшипника на оси зависит от конструкции: если предусмотрен стопорный кольцевой паз, установите кольцо до щелчка, убедившись, что оно полностью вошло в канавку. Для подшипников с прессовой посадкой используйте динамометрический ключ – усилие затяжки гайки должно соответствовать спецификации производителя (обычно 20–30 Н·м). После сборки проверьте осевой люфт: допустимое значение – 0,05–0,1 мм. Если люфт превышен, замените изношенные детали или отрегулируйте зазор.

Какие ошибки чаще всего допускают при смазке

Первая и самая критичная ошибка – использование неподходящего типа смазки. Для выжимного подшипника требуются составы с высокой термостойкостью (до 150–200°C) и устойчивостью к давлению, например, литиевые или молибденовые смазки с присадками EP (Extreme Pressure). Применение универсальных смазок типа «Литол-24» без модификаторов приводит к быстрому высыханию, образованию абразивной пасты и заклиниванию подшипника уже через 5–10 тысяч км пробега. Ещё хуже – использование графитовых или медных смазок: они не обеспечивают нужной адгезии и вымываются при контакте с трансмиссионным маслом.

Вторая распространённая ошибка связана с техникой нанесения. Часто смазку наносят только на видимые поверхности оси, игнорируя внутренние обоймы подшипника. Правильный алгоритм: разобрать узел, удалить старую смазку растворителем (например, уайт-спиритом), просушить детали и равномерно распределить 1–2 грамма смазки по всей поверхности роликов и сепаратора. Избыточное количество смазки так же вредно, как и её недостаток – при нагреве она выдавливается, загрязняет сцепление и вызывает пробуксовку. Особое внимание – чистоте: попадание пыли или металлической стружки в смазку ускоряет износ в 3–5 раз.

• Игнорирование регламента: смазку выжимного подшипника проводят каждые 30–50 тысяч км, но многие автовладельцы забывают об этом до появления скрипов или затруднённого переключения передач.
• Смешивание разных типов смазок: например, добавление силиконовой смазки к литиевой приводит к расслоению и потере свойств.
• Нанесение смазки на загрязнённые детали: остатки старой смазки и продукты износа создают абразивную среду, даже если поверх них нанесён свежий состав.

Как проверить работу подшипника после смазки

После нанесения смазки на ось выжимного подшипника проведите тестирование в три этапа. Сначала запустите двигатель на холостом ходу и выжмите сцепление 5–7 раз с интервалом в 2–3 секунды: прислушайтесь к посторонним шумам – скрипы, скрежет или гул указывают на недостаточную смазку или повреждение. Затем, не выключая двигатель, переведите рычаг КПП в нейтраль и резко нажмите на педаль сцепления до упора: нормально работающий подшипник не должен издавать металлического лязга или вибрации, передающейся на педаль. Завершите проверку визуальным осмотром: на корпусе подшипника не должно быть следов вытекающей смазки, а ось – вращаться свободно, без заеданий при ручном прокручивании (при выключенном двигателе).

• Проверьте люфт: зафиксируйте первичный вал КПП и попробуйте покачать подшипник в радиальном направлении – допустимый зазор не более 0,1–0,2 мм.
• Оцените температуру: после 10–15 минут работы двигателя на холостом ходу корпус подшипника должен быть теплым, но не горячим (максимум 50–60°C).
• Сравните усилие на педали: если после смазки оно стало заметно легче или, наоборот, возросло – это сигнал о неправильной сборке или износе деталей.
