Сабвуфер в автомобиле – это не просто элемент аудиосистемы, а инструмент, способный радикально улучшить качество звука. Стандартные динамики воспроизводят частоты от 80–100 Гц, оставляя без внимания нижний диапазон, где формируется глубина и мощность баса. Правильно подключенный сабвуфер компенсирует этот пробел, добавляя частоты от 20 до 200 Гц, что особенно критично для жанров с выраженной ритм-секцией: электронной музыки, хип-хопа, рока. Однако ошибки при монтаже могут привести к искажениям, перегрузке усилителя или даже повреждению аккумулятора. В этой инструкции разберем процесс подключения без лишних обобщений.
Первое, что нужно определить, – тип сабвуфера: активный или пассивный. Активный сабвуфер имеет встроенный усилитель и требует только питания (12 В) и сигнала с магнитолы. Пассивный нуждается во внешнем усилителе, что усложняет схему, но дает больше контроля над настройкой. Для большинства автовладельцев оптимален активный вариант: он компактнее, проще в установке и не требует дополнительных компонентов. Если же выбираете пассивный, убедитесь, что усилитель соответствует мощности сабвуфера (RMS, а не пиковые значения) и имеет фильтр низких частот (LPF).
Перед началом работ подготовьте инструменты: мультиметр (для проверки напряжения), обжимные клещи, изоленту, гофру для проводов, предохранители (обычно 30–60 А для силового кабеля), а также конденсатор (если мощность системы превышает 300 Вт). Никогда не подключайте силовой кабель напрямую к аккумулятору без предохранителя – это чревато коротким замыканием и возгоранием. Расположение сабвуфера зависит от модели авто: в багажнике (наиболее распространенный вариант), под сиденьем или в нише задней полки. Учитывайте, что низкие частоты слабо локализуются, поэтому точное позиционирование не критично, но избегайте мест с высокой влажностью или вибрацией.
Силовой кабель (обычно сечением 8–10 AWG для систем до 500 Вт) прокладывайте вдоль штатной проводки авто, избегая острых кромок и подвижных элементов. Для заземления используйте неокрашенную металлическую поверхность кузова, предварительно зачистив ее до блеска. Сигнал с магнитолы передается через RCA-кабель (линейный уровень) или высокоуровневые провода (если магнитола не имеет линейных выходов). В последнем случае потребуется адаптер или фильтр для удаления постоянной составляющей. Настройка включает регулировку частоты среза LPF (обычно 50–80 Гц), уровня усиления и фазы (0° или 180°) для синхронизации с фронтальными динамиками.

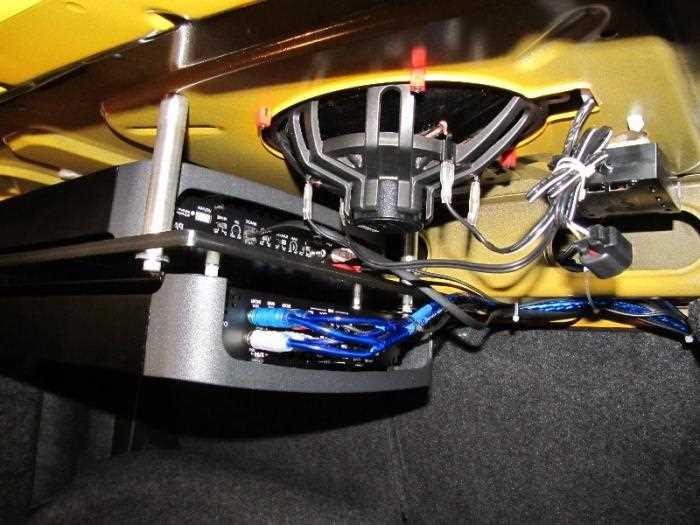

Подключение сабвуфера в авто: пошаговая инструкция
Перед началом работ определите тип сабвуфера: активный (со встроенным усилителем) или пассивный (требует внешнего усилителя). Активные модели подключаются напрямую к магнитоле через RCA-кабель или высокоуровневый вход, пассивные – через усилитель с отдельным питанием. Проверьте мощность сабвуфера (RMS) и совместимость с усилителем: разница не должна превышать 20% во избежание искажений или повреждений.
Для подключения потребуются: силовой кабель (сечение 4–8 AWG в зависимости от мощности), предохранитель (ближе к аккумулятору, на расстоянии не более 30 см), RCA-кабели (экранированные, с минимальным сопротивлением), провод дистанционного управления (18–20 AWG), акустический кабель (12–16 AWG для пассивных сабвуферов). Из инструментов: обжимные клещи, мультиметр, изолента, гофра для защиты проводов. Избегайте использования скруток – только обжимные гильзы или пайка.
Проложите силовой кабель от аккумулятора к усилителю или сабвуферу (для активных моделей), избегая острых кромок и горячих поверхностей. Используйте гофру или пластиковые каналы для защиты от перетирания. Предохранитель установите в разрыв кабеля как можно ближе к аккумулятору – это критично для безопасности. Для автомобилей с системой Start-Stop выберите AGM-аккумулятор и кабель с низким сопротивлением, чтобы избежать просадок напряжения.
Подключите RCA-кабель к линейному выходу магнитолы (обычно помечен как «Sub Out» или «RCA Out») и к соответствующему входу на усилителе. Если магнитола не имеет линейных выходов, используйте высокоуровневые входы (speaker level inputs) на усилителе или адаптер уровня сигнала. Убедитесь, что экранирование кабеля не повреждено – это снизит помехи от бортовой сети. Для минимизации наводок прокладывайте RCA-кабель отдельно от силового провода.
Настройте усилитель после подключения: установите фильтр низких частот (LPF) в диапазоне 50–80 Гц, отключите высокочастотный фильтр (HPF), если он активен. Уровень усиления (gain) регулируйте по мультиметру или осциллографу, добиваясь минимальных искажений на максимальной громкости. Для активных сабвуферов используйте встроенные регуляторы фазы (0° или 180°) и чувствительности. Проверьте полярность подключения динамика: при неправильной фазе бас будет «пропадать» на низких частотах.
Завершите установку тестированием: включите музыку с выраженными низкими частотами (например, бас-гитара или электронная музыка) и оцените качество звука. При появлении дребезга проверьте крепление сабвуфера, целостность проводки и настройки усилителя. Для долговременной работы сабвуфера обеспечьте вентиляцию корпуса – избегайте установки в закрытых нишах без циркуляции воздуха. Регулярно проверяйте затяжку клемм и состояние предохранителя.
Какие инструменты и материалы понадобятся для установки
Для подключения сабвуфера в автомобиле потребуется набор специализированных инструментов, без которых невозможно выполнить работу качественно. Основной комплект включает:
- Крестовая и плоская отвёртки (размер PH2 и SL5–6 для большинства креплений)
- Набор торцевых головок (8, 10, 12 мм – стандартные размеры для болтов в авто)
- Трещотка с удлинителем (для доступа к труднодоступным местам)
- Бокорезы и пассатижи (для обрезки и зачистки проводов)
- Стриппер (инструмент для снятия изоляции с кабелей без повреждения жил)
- Мультиметр (для проверки напряжения, сопротивления и целостности цепей)
- Нож с выдвижным лезвием (для резки звукоизоляционных материалов и оболочек проводов)
Помимо ручного инструмента, понадобятся расходные материалы, которые обеспечат надёжность и долговечность подключения. К ним относятся:
- Силовой кабель (сечение от 8 до 4 AWG в зависимости от мощности усилителя – например, 8 AWG для систем до 500 Вт, 4 AWG для 1000 Вт и выше)
- Межблочный кабель RCA (длина подбирается с запасом 30–50 см для удобного монтажа, экранированный для защиты от помех)
- Провод для дистанционного управления (обычно 18–20 AWG, синий или сине-белый)
- Предохранитель с держателем (номинал рассчитывается по формуле: мощность усилителя / напряжение бортовой сети + 20% запаса)
- Клеммы для подключения к аккумулятору (медные, луженые, с термоусадкой для защиты от коррозии)
- Изолента или термоусадочные трубки (для изоляции соединений, диаметр трубок подбирается под толщину кабеля)
- Пластиковые стяжки (для фиксации проводов к кузову, ширина 3–5 мм, длина 100–200 мм)
Для монтажа сабвуфера в багажнике или салоне потребуются дополнительные крепёжные элементы. В их числе:
- Саморезы по металлу (длина 16–25 мм, диаметр 4–5 мм для крепления кронштейнов)
- Болты с гайками и шайбами (М6–М8 для надёжной фиксации сабвуфера к корпусу)
- Двусторонний скотч или монтажный клей (для временной фиксации элементов при примерке)
- Звукоизоляционные материалы (например, вибропласт или битопласт для снижения вибраций и улучшения акустики)
Если планируется прокладка проводов через салон или под обшивкой, пригодятся:
- Пластиковые клипсы для обшивки (оригинальные или универсальные, подходящие по размеру)
- Защитные гофры (спиральные или разрезные, диаметром 10–20 мм для защиты кабелей от перетирания)
- Съёмники обшивки (пластиковые лопатки для демонтажа панелей без повреждений)
- Фонарик или налобный светильник (для работы в труднодоступных местах)
Для подключения к бортовой сети автомобиля необходимы компоненты, обеспечивающие безопасность и корректную работу системы:
- Конденсатор (ёмкостью от 0,5 до 2 Фарад для стабилизации напряжения при пиковых нагрузках)
- Распределительный блок питания (если к усилителю подключается несколько компонентов)
- Реле (для управления питанием усилителя, если штатная проводка не рассчитана на дополнительную нагрузку)
- Диод (для защиты цепи дистанционного управления от обратного тока)
При работе с акустическими системами важно учитывать особенности автомобиля. Например, для машин с системой Start-Stop потребуется дополнительный аккумулятор или буферный конденсатор, чтобы избежать просадок напряжения. В автомобилях премиум-класса с CAN-шиной может понадобиться адаптер для интеграции сабвуфера в штатную аудиосистему – например, Pac-Audio RP4-CH11 или iDatalink Maestro RR.
Не экономьте на расходных материалах: дешёвые кабели и клеммы окисляются, что приводит к падению мощности и помехам. Для силовых проводов выбирайте медные многожильные кабели с кислородно-свободной жилой (OFC), а для RCA – кабели с двойным экранированием. Перед началом работ проверьте совместимость усилителя и сабвуфера по импедансу (сопротивлению) – например, если усилитель поддерживает 2 Ом, а сабвуфер имеет 4 Ом, потребуется параллельное подключение двух катушек.
Как выбрать место для размещения сабвуфера в машине
Ключевые параметры при выборе места: расстояние до слушателя (не более 1,5 м для сохранения фазовой когерентности), жёсткость крепления (металлические кронштейны или демпфирующие подушки предотвращают дребезг), доступ к проводам (оставляйте зазор 10–15 см для удобного подключения RCA и силового кабеля). Для активных сабвуферов учитывайте вентиляцию – перегрев усилителя сокращает срок службы. В минивэнах и внедорожниках проверяйте, не перекрывает ли сабвуфер доступ к задним дверям или багажным отсекам, и используйте съёмные крепления, если требуется гибкость в эксплуатации.
Подготовка проводки и прокладка кабелей к сабвуферу
Выберите силовой кабель сечением не менее 8 AWG (8,37 мм²) для сабвуферов мощностью до 500 Вт и 4 AWG (21,15 мм²) для систем свыше 1000 Вт. Используйте медный провод с кислородно-свободной жилой (OFC) – он на 20–30% эффективнее алюминиевого при той же толщине. Прокладывайте кабель напрямую от аккумулятора, избегая мест с высокой температурой (выпускной коллектор, радиатор) и острыми кромками кузова. Для защиты от короткого замыкания установите предохранитель на расстоянии не более 30 см от клеммы аккумулятора – номинал должен на 20–30% превышать максимальный ток усилителя (например, 80 А для 600-ваттного моноблока).
Прокладку RCA-кабеля и провода управления (remote) выполняйте отдельно от силового кабеля, минимум в 30 см от него, чтобы избежать наводок. Если штатная проводка автомобиля проходит вдоль левого борта, ведите сигнальные кабели по правому, используя пластиковые клипсы или гофру для фиксации. В местах прохода через металлические перегородки (например, моторный щит) применяйте резиновые втулки – они предотвратят перетирание изоляции. Для сабвуферов с отдельным усилителем используйте экранированный RCA-кабель длиной не более 6 м; при большей длине сигнал затухает на 10–15%.
Заземление усилителя организуйте на неокрашенную металлическую поверхность кузова в радиусе 60 см от устройства. Очистите точку контакта от ржавчины и грязи наждачной бумагой (зерно 120–220), затем обработайте антикоррозийным составом (например, медной пастой). Используйте болт М8 или М10 с гроверной шайбой и контргайкой – это снизит сопротивление контакта до 0,01 Ом. Не заземляйте усилитель на штатные болты крепления сидений или ремней безопасности: вибрации кузова со временем ослабят соединение, что приведет к появлению фона и перегреву проводки.
Подключение сабвуфера к усилителю или магнитоле
Выбор способа подключения зависит от типа сабвуфера и имеющегося оборудования. Для пассивного сабвуфера потребуется внешний усилитель – подключите его через RCA-кабели (линейный выход магнитолы) или высокоуровневые провода (динамические выходы). Активный сабвуфер можно запитать напрямую от магнитолы, если она оснащена отдельным RCA-выходом для сабвуфера (Sub Out) или фильтром низких частот (LPF). При отсутствии таких выходов используйте линейный конвертер (LOC), преобразующий высокоуровневый сигнал в низкоуровневый.
При подключении к усилителю обратите внимание на импеданс сабвуфера и мощность усилителя. Для сабвуфера с сопротивлением 4 Ом выбирайте усилитель с поддержкой этого импеданса, иначе возможны перегрев или искажения звука. Подключайте сабвуфер к усилителю через специализированные клеммы (Speaker Out) или RCA-разъемы, если усилитель имеет отдельный канал для низких частот. Настройте кроссовер на усилителе в диапазоне 50–80 Гц, чтобы избежать перегрузки динамика и конфликта с фронтальной акустикой.
Для магнитолы без RCA-выходов используйте высокоуровневое подключение через штатные динамические провода. Отсоедините заводские провода от задних динамиков и подключите их к входам сабвуфера или LOC, затем соедините выходы устройства с усилителем или активным сабвуфером. Убедитесь, что сечение проводов соответствует мощности системы (не менее 2,5 мм² для усилителей до 200 Вт). После подключения отключите встроенный фильтр низких частот на магнитоле, если он активирован, чтобы избежать двойной фильтрации сигнала.
