Двигатель 4G64 GDI от Mitsubishi – агрегат с непосредственным впрыском топлива, известный своей склонностью к повышенному расходу масла после 100–150 тыс. км пробега. Одна из основных причин – износ маслосъемных колпачков (сальников клапанов), которые теряют эластичность из-за высоких температур и агрессивных условий работы. В отличие от атмосферных моторов, GDI-версия предъявляет более жесткие требования к герметичности клапанного механизма: даже незначительное проникновение масла в камеру сгорания ускоряет образование нагара на форсунках и поршнях, снижая эффективность впрыска.
Замена колпачков на 4G64 GDI требует демонтажа распредвалов и клапанных пружин, что усложняет процедуру по сравнению с традиционными двигателями. Критический момент – правильный подбор запчастей: оригинальные колпачки (артикул MD346682 для впускных и MD346683 для выпускных клапанов) изготовлены из фторкаучука, устойчивого к топливным парам и высоким температурам. Аналоги от Elring (761.420) или Victor Reinz (81-36080-00) также подходят, но их ресурс может быть ниже на 15–20%.
При сборке особое внимание уделяют установке колпачков: их запрессовывают с помощью оправки диаметром 8,5 мм, избегая перекосов. После замены рекомендуется проверить герметичность клапанов, залив керосин в камеру сгорания через свечные колодцы – утечка укажет на неправильную посадку сальников. Для профилактики повторного износа используют масло с пониженной испаряемостью (например, 5W-30 API SN) и сокращают интервал замены до 7–8 тыс. км.
Типичные ошибки при замене: использование герметика на направляющих втулках (нарушает теплоотвод) и пренебрежение заменой маслосъемных колец при их износе свыше 0,15 мм. Если после ремонта расход масла сохраняется на уровне 300–500 г на 1000 км, проблема, скорее всего, в износе цилиндропоршневой группы – в этом случае требуется более глубокая диагностика.

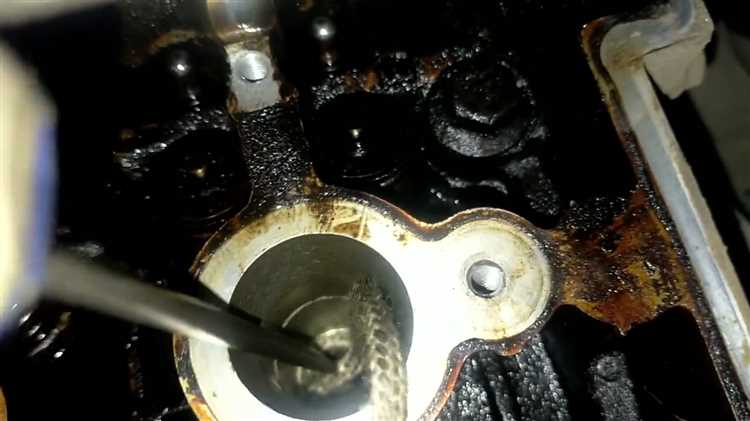

Необходимые инструменты и расходные материалы для работы
Для замены маслосъемных колпачков на двигателе 4g64 GDI потребуется набор специфических инструментов, адаптированных под конструкцию головки блока цилиндров. Основной – съемник колпачков с цанговым захватом диаметром 7–9 мм, так как стандартные универсальные модели часто не подходят из-за особенностей посадочных мест клапанов. Дополнительно понадобится динамометрический ключ с диапазоном 20–120 Н·м для затяжки болтов распредвалов и крышки головки с усилием 10–12 Н·м. Без него невозможно соблюсти заводские параметры, что приведет к деформации деталей или утечкам масла.
Разборка ГБЦ требует использования торцевых головок на 10, 12, 14 и 17 мм с удлинителями, а также шестигранников на 5 и 6 мм для снятия топливных форсунок и креплений впускного коллектора. Обязателен магнитный стержень или пинцет с тонкими губками – клапаны 4g64 GDI имеют узкие стержни, и их случайное падение в цилиндр чревато повреждением поршней. Для фиксации распредвалов в положении ВМТ потребуется специальный стопор или самодельный шаблон из металла толщиной 3–4 мм, так как заводские метки на шкивах не всегда совпадают из-за износа ремня ГРМ.
Из расходных материалов критически важны оригинальные маслосъемные колпачки Mitsubishi с артикулами MD346560 (впуск) и MD346561 (выпуск) – аналоги часто не обеспечивают герметичность из-за разницы в материале или геометрии. Для герметизации крышки ГБЦ необходим высокотемпературный силиконовый герметик Loctite 5920 или его аналог с рабочей температурой не ниже +300°C. Применение обычных герметиков приведет к их выгоранию и утечкам масла уже через 5–10 тысяч километров.
Для очистки посадочных мест колпачков и направляющих втулок клапанов используйте безворсовую салфетку и очиститель карбюратора в аэрозольном баллоне – ацетон или бензин оставляют маслянистую пленку, ухудшающую адгезию нового колпачка. При сборке понадобится моторное масло спецификации API SN или выше для смазки стержней клапанов и внутренней поверхности колпачков. Не используйте трансмиссионные масла или смазки на литиевой основе – они не выдерживают температурных нагрузок и разлагаются.
Для защиты резьбы болтов ГБЦ от прикипания и коррозии примените фиксатор резьбы средней прочности, например Loctite 243. Это предотвратит самопроизвольное ослабление крепежа при вибрациях. Если при разборке обнаружится износ направляющих втулок клапанов, потребуется комплект новых втулок (артикул MD346562) и развертка диаметром 8,02–8,04 мм для их установки. Без замены втулок новые колпачки быстро выйдут из строя из-за повышенного люфта клапанов.
Работа с топливной системой GDI требует осторожности: перед снятием форсунок сбросьте давление в магистрали, отсоединив предохранитель топливного насоса и запустив двигатель до остановки. Для защиты резьбы форсунок используйте медные шайбы (артикул MD346563) – их отсутствие приведет к утечкам топлива под высоким давлением. При обратной сборке замените уплотнительные кольца форсунок (артикул MD346564) на новые, даже если старые выглядят целыми – они теряют эластичность и не обеспечивают герметичность.
Подготовка двигателя и демонтаж навесного оборудования
Перед началом работ слейте масло и охлаждающую жидкость. Для 4g64 GDI используйте ключ на 17 мм для сливной пробки поддона – момент затяжки после сборки 35–40 Н·м. Охлаждающую жидкость сливайте через нижний патрубок радиатора, предварительно сняв крышку расширительного бачка. Отсоедините отрицательную клемму аккумулятора и извлеките его, чтобы освободить доступ к левой стороне двигателя.
Демонтируйте воздушный фильтр в сборе с корпусом и резонатором. Отсоедините разъемы датчиков MAF и IAT, затем открутите три болта крепления корпуса к впускному коллектору (ключ на 10 мм). Снимите шланги вентиляции картера и вакуумные трубки, предварительно промаркировав их положение. Для удобства отсоедините топливную рампу – открутите два болта крепления (ключ на 12 мм) и аккуратно отведите ее в сторону, не снимая форсунки.
Снимите ремень ГРМ и навесное оборудование. Ослабьте натяжитель ремня генератора (ключ на 14 мм) и снимите ремень. Демонтируйте шкив коленвала – для фиксации маховика используйте специальный стопор через отверстие в картере сцепления. Открутите шесть болтов крепления крышки ГРМ (ключ на 10 мм) и снимите ее. Проверьте состояние сальников распредвалов – при наличии течей замените их одновременно с маслосъемными колпачками.
Отсоедините высоковольтные провода и катушки зажигания. На 4g64 GDI катушки крепятся болтами на 10 мм – открутите их и снимите катушки вместе с проводами. Отключите разъемы форсунок, предварительно сняв фиксирующие скобы. Демонтируйте впускной коллектор: открутите восемь болтов (ключ на 12 мм) и две гайки (ключ на 14 мм), затем аккуратно снимите коллектор, не повредив прокладку.
Для доступа к клапанной крышке снимите клапан PCV и его шланги. Открутите болты крепления клапанной крышки (ключ на 10 мм) – расположение болтов несимметрично, поэтому запомните их позиции. Снимите крышку и осмотрите состояние прокладки: при наличии повреждений или затвердевании замените ее. Перед дальнейшими действиями очистите поверхность головки блока от остатков масла и герметика.
Снятие крышки клапанов и проверка состояния деталей
После снятия крышки осмотрите прокладку на предмет повреждений: трещины, разрывы или сильное затвердевание – признаки необходимости замены. Оригинальная прокладка (артикул MD342312) изготовлена из термостойкого материала, но при повторном использовании теряет герметичность. Очистите привалочные поверхности крышки и головки блока от остатков старого герметика и масла, используя пластиковый скребок – металлические инструменты оставляют царапины.
Проверьте состояние распредвалов и их постелей. На поверхности не должно быть задиров, глубоких рисок или следов перегрева. Измерьте зазоры в подшипниках распредвалов с помощью микрометра и пластинчатых щупов: допустимый предел – 0,05–0,10 мм. Превышение этих значений указывает на износ, требующий замены валов или расточки постелей.
- Оцените состояние клапанов и их направляющих втулок. Наличие масляного нагара на штоках клапанов – косвенный признак износа маслосъемных колпачков. Проверьте люфт клапанов в направляющих: при покачивании штока рукой не должно ощущаться поперечного смещения более 0,15 мм.
- Особое внимание уделите гидрокомпенсаторам. Нажмите на каждый из них пальцем: если компенсатор продавливается без сопротивления или издает стук, он неисправен. Для точной диагностики снимите их и проверьте на герметичность, погрузив в керосин под давлением.
Промойте крышку клапанов в бензине или специальном очистителе, удалив отложения с маслоотделителя. На двигателях 4g64 GDI часто забиваются каналы системы вентиляции картера, что приводит к повышенному давлению и утечкам масла. Проверьте проходимость каналов тонкой проволокой и продуйте сжатым воздухом.
При обнаружении следов масла на поверхности головки блока в зоне установки маслосъемных колпачков, замените их в обязательном порядке. Колпачки на этом двигателе (артикул MD342313) изготовлены из фторкаучука и рассчитаны на пробег до 100 000 км, но при эксплуатации на некачественном масле ресурс снижается вдвое. Перед установкой новых колпачков смажьте их внутреннюю поверхность моторным маслом.
Соберите все детали в обратной последовательности, нанеся тонкий слой герметика (например, Loctite 574) на углы крышки клапанов в местах стыка с головкой блока. Затягивайте болты динамометрическим ключом в три этапа: сначала 5 Н·м, затем 8 Н·м, окончательно – 10–12 Н·м. После сборки запустите двигатель и проверьте отсутствие течей масла в течение 10–15 минут работы на холостом ходу.
Методы фиксации распредвалов и снятие рокеров
На двигателе 4g64 GDI фиксация распредвалов требует точности из-за отсутствия меток на шестернях в стандартной комплектации. Используйте специальный фиксатор распредвалов (например, Mitsubishi MD998767 или аналог), который вставляется в технологические отверстия на задней стороне головки блока. Перед установкой фиксатора проверните коленвал по часовой стрелке до совмещения метки на шкиве с нулевой отметкой на крышке ГРМ. Это обеспечит положение поршней в ВМТ первого цилиндра, исключив контакт клапанов с поршнями при снятии рокеров.
Альтернативный метод – применение самодельного шаблона из стального листа толщиной 3–4 мм, повторяющего контур ответных пазов на распредвалах. Шаблон крепится болтами M6 к торцам валов, предотвращая их проворачивание. При отсутствии заводского инструмента этот способ допустим, но требует предварительной проверки зазоров между шаблоном и головкой блока – минимальный зазор должен составлять 0,5 мм для исключения деформации.
Снятие рокеров начинайте с ослабления болтов крепления осей в последовательности от центра к краям, чтобы избежать перекоса. На 4g64 GDI оси рокеров зафиксированы болтами с моментом затяжки 22–25 Н·м, поэтому используйте динамометрический ключ для равномерного ослабления. Перед демонтажем отметьте положение каждого рокера и его оси маркером или гравировкой – это критично для сохранения заводских регулировок зазоров при обратной сборке.
При извлечении рокеров обратите внимание на состояние гидрокомпенсаторов. Если они остаются на своих местах, зафиксируйте их пластиковыми стяжками или магнитным держателем, чтобы предотвратить выпадение. В случае замены колпачков без снятия головки блока компенсаторы можно оставить на месте, но при этом потребуется защитить их от попадания грязи и масла – используйте полиэтиленовые колпачки или скотч.
Для двигателей с пробегом свыше 150 000 км рекомендуется заменить болты крепления осей рокеров – они подвержены усталостному износу и могут лопнуть при повторной затяжке. Новые болты (артикул Mitsubishi 1100A035) имеют увеличенный класс прочности и покрытие, предотвращающее прикипание. Перед установкой смажьте резьбу болтов и опорные поверхности осей тонким слоем моторного масла.
После снятия рокеров проверьте состояние кулачков распредвалов на наличие задиров или неравномерного износа. Допустимая глубина выработки – не более 0,05 мм. При превышении этого значения валы подлежат замене или шлифовке. Также осмотрите поверхность рокеров: трещины, сколы или следы перегрева (синеватый оттенок) указывают на необходимость замены деталей.
Обратная сборка требует соблюдения последовательности затяжки болтов осей рокеров: сначала центральные, затем крайние, в три этапа с моментом 10, 18 и 22 Н·м. После установки проверьте свободу вращения распредвалов – они должны проворачиваться от руки без заеданий. Если фиксатор не снимается легко, не прилагайте усилий: проверьте положение коленвала и совпадение меток, так как даже незначительное смещение может привести к повреждению клапанов.
Замена маслосъемных колпачков без снятия головки блока
На двигателе 4g64 GDI замена маслосъемных колпачков без демонтажа головки возможна при использовании специализированного инструмента – съемника пружин клапанов. Для работы потребуется комплект приспособлений: рассухариватель, магнитный захват для сухарей, динамометрический ключ с моментом затяжки 20–25 Н·м для болтов распредвалов. Перед началом процедуры снимите крышку клапанов, ремень ГРМ и распределительные валы, чтобы получить доступ к толкателям. Убедитесь, что поршень соответствующего цилиндра находится в ВМТ, иначе клапан может провалиться в цилиндр при рассухаривании.
Ключевой этап – фиксация клапана в закрытом положении. Для этого через свечное отверстие подается сжатый воздух под давлением 6–8 бар, удерживающий клапан на седле. Альтернативный метод – использование приспособления с резьбовым штоком, вкручиваемым в свечное отверстие и упирающимся в тарелку клапана. После установки фиксатора рассухаривателем сжимается пружина, извлекаются сухари, затем снимается тарелка и пружина. Колпачок поддевается цанговым съемником или тонкими плоскогубцами, избегая повреждения направляющей втулки.
При установке новых колпачков используйте оригинальные детали Mitsubishi (артикул MD342311 для впускных, MD342312 для выпускных) или аналоги от NOK или Corteco. Перед монтажом смажьте внутреннюю поверхность колпачка моторным маслом и наденьте его на направляющую втулку с помощью оправки соответствующего диаметра (10–12 мм). Убедитесь, что колпачок сел до упора – зазор между его кромкой и стержнем клапана не должен превышать 0,5 мм. После сборки проверьте герметичность клапанов, залив керосин в камеру сгорания через свечное отверстие: утечка более 5 мл за 10 минут указывает на неправильную установку.
Сборка проводится в обратной последовательности, но с обязательной заменой прокладки крышки клапанов (артикул MD342308) и проверкой зазоров клапанов. Болты распредвалов затягиваются крест-накрест в три этапа: 10 Н·м, 20 Н·м, окончательный момент 25 Н·м. После запуска двигателя контролируйте расход масла в течение первых 500 км – превышение 0,5 л на 1000 км свидетельствует о необходимости повторной проверки колпачков или направляющих втулок.
Установка новых колпачков и сборка клапанного механизма
После установки колпачков проверьте свободу хода клапанов в направляющих. Если клапан заедает, демонтируйте колпачок и повторно очистите втулку от остатков старой смазки. При сборке пружинного механизма следите за правильной ориентацией тарелок клапанов: на двигателе 4g64 GDI они имеют разную толщину – впускные 1,2 мм, выпускные 1,4 мм. Установите сухари с помощью специального приспособления, избегая перекосов.
Смажьте стержни клапанов и внутренние поверхности колпачков тонким слоем масла 5W-30 или 10W-40 перед окончательной сборкой. Это снизит трение на первых минутах работы двигателя. При установке коромысел убедитесь, что регулировочные винты выставлены в среднее положение – это упростит последующую регулировку зазоров. Затяжку болтов крепления коромысел производите в два этапа: сначала моментом 12 Н·м, затем дотяните на 90°.
Перед установкой крышки клапанов замените прокладку на новую (MD342858) и нанесите герметик ThreeBond 1211 на стыки головки блока с крышкой в зонах масляных каналов. Избегайте избыточного нанесения герметика – его частицы могут попасть в масляную систему. Болты крышки затягивайте крест-накрест в три подхода: 5 Н·м, 10 Н·м, 15 Н·м.
После сборки подключите топливную рампу и форсунки, установив новые уплотнительные кольца (MD342859). Перед запуском двигателя прокрутите коленвал вручную на два оборота, чтобы убедиться в отсутствии заклинивания клапанов. Первый запуск проводите без нагрузки, контролируя давление масла по датчику – оно должно стабилизироваться на уровне 2,5–3,5 бар в течение 5 секунд.
В течение первых 500 км пробега избегайте резких ускорений и высоких оборотов. Проверьте уровень масла через 100 км – угар до 0,5 л на этом этапе считается нормой для двигателя 4g64 GDI. Если расход превышает указанный показатель, повторно разберите клапанный механизм и проверьте герметичность колпачков.
Проверка герметичности и регулировка зазоров клапанов
После замены маслосъемных колпачков на двигателе 4g64 GDI проверка герметичности клапанов обязательна. Используйте пневматический тестер с адаптером для свечных колодцев: подайте давление 0,6–0,8 МПа в цилиндр при закрытых клапанах. Утечка воздуха через впускной коллектор указывает на неплотность впускного клапана, через выпускной – выпускного. При обнаружении утечки свыше 10% от подаваемого объема требуется притирка клапанов или замена седел. Для точности измерений прогрейте двигатель до 80–90°C и установите поршень в ВМТ такта сжатия.
Регулировка зазоров клапанов на 4g64 GDI проводится щупом на холодном двигателе (20–25°C). Номинальные зазоры: впускные клапаны – 0,15–0,20 мм, выпускные – 0,25–0,30 мм. Отклонения свыше 0,05 мм от допуска приводят к стуку, повышенному износу кулачков распредвала или прогару клапанов. Для регулировки ослабьте контргайку толкателя, вращайте регулировочный винт до достижения требуемого зазора, затем зафиксируйте контргайку моментом 18–22 Н·м. Проверяйте зазоры через каждые 30 000 км пробега или при появлении характерного металлического стука на холостых оборотах.
Особое внимание уделите состоянию гидрокомпенсаторов (если установлены): при их наличии зазоры регулируются автоматически, но требуется проверка давления масла в системе. Минимально допустимое давление на холостом ходу – 0,1 МПа, при 3000 об/мин – 0,35 МПа. При падении давления ниже нормы замените масляный насос или очистите сетку маслоприемника. После регулировки зазоров запустите двигатель и проконтролируйте отсутствие посторонних шумов в течение 5–10 минут работы.
