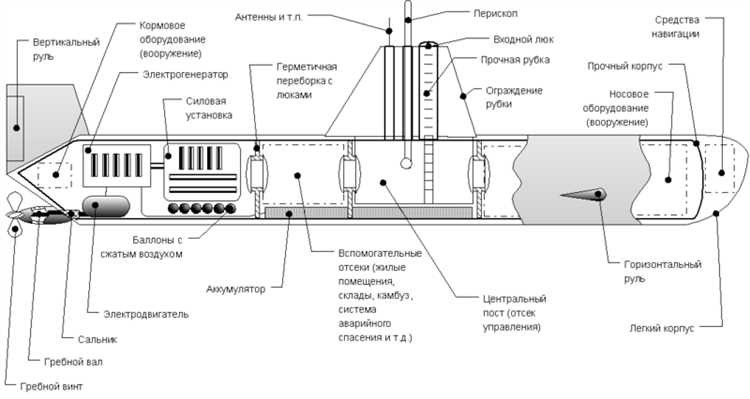

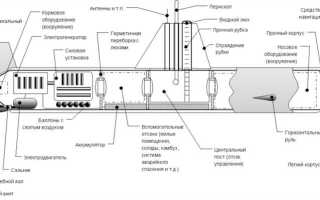

Подводные лодки – замкнутые системы, где поддержание пригодной для дыхания атмосферы критически важно. В отличие от надводных судов, они не могут просто открыть люк для проветривания. Каждый литр воздуха на борту проходит через многоступенчатую очистку и регенерацию, а запасы кислорода рассчитываются с точностью до грамма. Современные атомные подводные лодки способны находиться под водой до 90 суток без всплытия, но даже дизель-электрические субмарины вынуждены решать эту задачу в условиях ограниченных ресурсов.
Основной источник кислорода на борту – электролиз воды. Система разлагает морскую воду на водород и кислород с помощью электрического тока. Для этого используются электролизёры с твердополимерными мембранами, потребляющие до 50 кВт мощности на каждые 10 кг кислорода в час. Водород стравливается за борт, а кислород поступает в систему вентиляции. На атомных лодках типа «Борей» или «Вирджиния» такие установки обеспечивают до 90% потребностей экипажа в кислороде.
Однако электролиз – не единственный метод. На случай аварий или нехватки энергии используются химические генераторы кислорода. Это патроны с пероксидом натрия (Na2O2) или хлоратом натрия (NaClO3), которые при нагревании выделяют кислород. Один килограмм хлоратного патрона даёт около 270 литров O2 – достаточно для дыхания одного человека в течение 6–8 часов. Такие системы резервные, но их запасы ограничены: на лодке проекта 636 «Варшавянка» хранится до 50 кг таких патронов.
Углекислый газ – главный враг экипажа. Его концентрация свыше 1% вызывает головную боль, а при 5% наступает потеря сознания. Для удаления CO2 применяются химические поглотители на основе гидроксида лития (LiOH) или аминов. Один килограмм LiOH поглощает до 0,9 кг CO2. На подводных лодках ВМФ США используются регенерируемые системы на основе моноэтаноламина (MEA), которые можно перезаряжать, но они требуют значительных энергозатрат на регенерацию – до 10 кВт на 1 кг поглощённого CO2.
Вентиляция на подводной лодке работает по замкнутому циклу. Воздух прогоняется через фильтры, очищающие его от угарного газа, аммиака и других примесей. Для этого используются каталитические дожигатели на основе платины или палладия, которые окисляют CO до CO2 при температуре 200–300°C. На российских лодках проекта 955 «Борей» установлены системы с производительностью до 500 м³/ч, обеспечивающие полный обмен воздуха в отсеках каждые 20–30 минут.
Контроль состава атмосферы ведётся непрерывно. Газоанализаторы отслеживают концентрацию O2, CO2, CO, H2 и углеводородов с точностью до 0,01%. При превышении допустимых норм автоматически включаются системы очистки или подачи кислорода. На лодках ВМС Великобритании типа «Astute» установлены масс-спектрометры, способные определять до 20 различных газов в реальном времени. Это позволяет оперативно реагировать на утечки или неисправности оборудования.
Расчёт запасов воздуха ведётся по формуле: V = (N × Q × T) / (C × K), где V – объём кислорода (м³), N – численность экипажа, Q – средний расход кислорода на человека (0,5–0,7 м³/сутки), T – автономность (сутки), C – концентрация кислорода в воздухе (0,21), K – коэффициент запаса (1,2–1,5). Для лодки с экипажем 100 человек и автономностью 60 суток потребуется не менее 2100 м³ кислорода, что эквивалентно 3 тоннам сжатого газа или 10 тоннам воды для электролиза.
Какие системы очистки воздуха установлены на подводных лодках
На современных подводных лодках применяются многоступенчатые системы очистки воздуха, обеспечивающие удаление углекислого газа, угарного газа, водорода, паров масел и других загрязнителей. Основу составляют химические поглотители на основе гидроксида лития (LiOH) или регенерируемых аминов, таких как моноэтаноламин (МЭА). LiOH поглощает CO₂ с эффективностью до 99% при температуре 20–25°C, но требует замены после насыщения – стандартный патрон весом 10 кг рассчитан на 24 часа работы для экипажа из 50 человек. МЭА-системы, используемые на атомных подлодках, регенерируются нагревом до 120°C, что позволяет многократно использовать сорбент, снижая логистическую нагрузку.
Для удаления угарного газа (CO) и водорода (H₂), образующихся при работе оборудования и аккумуляторов, применяются каталитические окислители с платино-палладиевыми катализаторами. Температура реакции – 200–300°C, при которой CO окисляется до CO₂, а H₂ – до воды. На дизель-электрических подлодках типа «Варшавянка» установлены системы с производительностью до 5 м³/ч, способные нейтрализовать до 0,5% CO в воздухе за 30 минут. Для контроля концентрации используются газоанализаторы с электрохимическими датчиками, срабатывающие при превышении порога в 25 ppm для CO и 1% для H₂.
Пары масел и органические загрязнители улавливаются фильтрами с активированным углём или цеолитами. На атомных подлодках проекта 955 «Борей» применяются комбинированные фильтры с гранулированным углём марки АГ-3, обеспечивающие степень очистки до 95% при скорости потока 0,1 м/с. Для удаления аэрозолей и микрочастиц используются высокоэффективные HEPA-фильтры класса H14, задерживающие частицы размером до 0,3 мкм с эффективностью 99,995%. Замена фильтров проводится каждые 30 суток автономного плавания или при падении перепада давления на 20% от номинального.
Кислород на подводных лодках восполняется электролизом воды или из запасов сжатого газа. Электролизёры, работающие на твёрдополимерных мембранах (PEM), производят до 25 л O₂ в час при потреблении 5 кВт электроэнергии. На дизельных лодках кислород хранится в баллонах под давлением 200 атм, с расходом 0,5–0,7 кг на человека в сутки. Для поддержания оптимальной влажности (40–60%) используются адсорбционные осушители с силикагелем или алюмогелем, снижающие точку росы до −40°C. Контроль параметров воздуха осуществляется автоматизированными системами, такими как «Экология-2» на российских лодках, с частотой опроса датчиков каждые 5 секунд.
Как работает регенерация кислорода из углекислого газа
На подводных лодках для регенерации кислорода из CO₂ применяют химические поглотители на основе гидроксидов щелочных металлов, чаще всего – натрия или калия. Система работает по принципу хемосорбции: углекислый газ вступает в реакцию с гидроксидом, образуя карбонат и воду. Например, реакция с гидроксидом натрия выглядит так: 2NaOH + CO₂ → Na₂CO₃ + H₂O. Процесс протекает при температуре 20–30°C и требует принудительной циркуляции воздуха через поглотительные патроны. Эффективность поглощения достигает 95–98% при влажности воздуха 40–60% и скорости потока 0,5–1,5 м/с.
В современных системах используют регенеративные установки с твердыми аминами, например, полиэтиленполиамином (PEI). Они адсорбируют CO₂ при комнатной температуре, а затем десорбируют его при нагреве до 80–120°C, восстанавливая поглотительную способность. Преимущество метода – возможность многократного использования сорбента (до 1000 циклов) и снижение массы системы на 30–40% по сравнению с одноразовыми патронами. Расход энергии на десорбцию составляет 0,5–0,8 кВт·ч на 1 кг поглощенного CO₂.
Для выделения кислорода из образовавшихся карбонатов или продуктов десорбции применяют электролиз воды или термохимические циклы. В первом случае вода разлагается на H₂ и O₂ под действием электрического тока (напряжение 1,8–2,2 В, плотность тока 0,5–1 А/см²), при этом выход кислорода составляет 0,56 л на 1 Вт·ч. Во втором – используют реакции с оксидами металлов, например, цикл на основе оксида церия: CeO₂ + CO₂ → Ce₂O₃ + O₂ при 1400°C, затем Ce₂O₃ + H₂O → CeO₂ + H₂ при 800°C. КПД таких систем достигает 40–50%, но требует высокотемпературных источников энергии.
Ключевые параметры эффективности регенерации:
— Удельная поглотительная способность сорбента: 0,1–0,3 кг CO₂/кг для гидроксидов, 0,05–0,15 кг CO₂/кг для аминов.
— Время непрерывной работы поглотителя: 6–12 часов для одноразовых патронов, до 30 суток для регенеративных систем.
— Чистота выделяемого кислорода: не менее 99,5% для электролиза, 95–98% для термохимических методов.
Для продления ресурса сорбентов критически важно поддерживать влажность воздуха в пределах 50±10% и исключать попадание масел или аэрозолей в систему.
Какие химические поглотители используются для удаления CO₂
На подводных лодках основным поглотителем углекислого газа служит гидроксид лития (LiOH). Его эффективность обусловлена высокой поглотительной способностью: 1 кг LiOH связывает до 0,92 кг CO₂. Реакция протекает по уравнению: 2LiOH + CO₂ → Li₂CO₃ + H₂O, выделяя тепло (около 1,4 МДж/кг CO₂). Преимущество – отсутствие побочных газов, но стоимость и ограниченный ресурс требуют строгого контроля расхода.
В советских и российских лодках традиционно применялся регенеративный продукт на основе надпероксида калия (KO₂). При взаимодействии с CO₂ и влагой выделяется кислород: 4KO₂ + 2CO₂ → 2K₂CO₃ + 3O₂. Это позволяет одновременно удалять углекислый газ и пополнять запасы O₂, но система требует сложного оборудования для фильтрации пыли и контроля температуры (реакция экзотермична).
Аминовые поглотители, такие как моноэтаноламин (MEA), используются в системах с жидкостными скрубберами. Раствор MEA (15–30% концентрации) химически связывает CO₂ при температуре 40–60°C, а затем регенерируется нагревом до 100–120°C. Преимущество – возможность многократного использования, но энергозатраты на регенерацию и коррозионная активность ограничивают применение на подлодках.
Кальцинированная сода (Na₂CO₃) в сочетании с гидроксидом кальция (Ca(OH)₂) – бюджетная альтернатива для аварийных систем. Реакция: Na₂CO₃ + CO₂ + H₂O → 2NaHCO₃ протекает медленно, поэтому используется в резервных контурах. Эффективность ниже, чем у LiOH, но доступность и простота хранения делают её пригодной для длительных автономных походов.
Цеолиты с модифицированной поверхностью (например, NaX или CaA) применяются в адсорбционных системах. Они физически удерживают CO₂ при низких температурах (5–10°C) и давлении, а затем десорбируют его при нагреве до 150–200°C. Преимущество – отсутствие химических отходов, но требуется дополнительное оборудование для охлаждения и нагрева, что увеличивает энергопотребление.
Пероксид натрия (Na₂O₂) используется в компактных системах регенерации воздуха. Реакция: 2Na₂O₂ + 2CO₂ → 2Na₂CO₃ + O₂ протекает с выделением кислорода, но образующаяся щелочь требует нейтрализации. Из-за высокой реакционной способности (взрывоопасен при контакте с водой) применяется только в герметичных патронах с жестким контролем влажности.
Ионообменные смолы с аминогруппами (например, полистирол-дивинилбензольные) перспективны для модульных систем. Они избирательно поглощают CO₂ из воздуха при комнатной температуре и регенерируются паром или горячим воздухом. Преимущество – низкое энергопотребление при регенерации, но высокая стоимость и необходимость частой замены ограничивают массовое применение.
Для экстренных ситуаций используются одноразовые патроны с гидроксидом кальция (Ca(OH)₂). Реакция: Ca(OH)₂ + CO₂ → CaCO₃ + H₂O протекает без выделения тепла, но эффективность падает при высокой влажности. Патроны компактны, не требуют энергозатрат, но после исчерпания ресурса подлежат замене. Применяются на малых глубинах или в спасательных аппаратах.

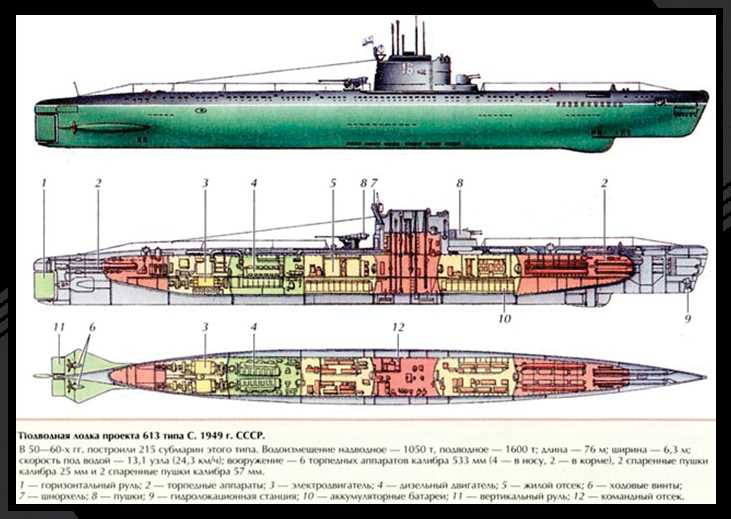

Как хранится и пополняется запас кислорода на борту
Основной метод хранения кислорода на подводных лодках – криогенные баллоны с жидким кислородом при температуре ниже -183°C. Емкости изготавливают из нержавеющей стали или алюминиевых сплавов с многослойной изоляцией, снижающей теплоприток. Типовая цистерна проекта 636 «Варшавянка» вмещает до 1,2 тонны жидкого O₂, что обеспечивает автономность до 45 суток для экипажа из 52 человек. Давление в баллонах поддерживается на уровне 15–20 бар, а система редуцирования снижает его до 0,2–0,3 бар перед подачей в обитаемые отсеки.
Альтернативный способ – хранение кислорода в газообразном виде под высоким давлением (до 200 бар) в стальных или композитных баллонах. Такие системы компактнее криогенных, но уступают по плотности хранения: один баллон объемом 50 литров содержит всего 10 кг O₂. На атомных подлодках типа «Борей» используют комбинированный подход: криогенные емкости для длительных походов и газовые баллоны для экстренных ситуаций. Композитные баллоны из углеродного волокна на 30% легче стальных, но требуют защиты от механических повреждений.
Пополнение запасов кислорода в море возможно тремя способами:
- Передача с судна снабжения: через шланговые соединения под давлением до 40 бар. Процесс занимает 2–4 часа для криогенных систем и до 8 часов для газовых баллонов. Надводные корабли снабжения оснащают собственными установками сжижения воздуха производительностью до 50 кг/ч.
- Электролиз воды: на атомных подлодках используют электролизеры с твердополимерным электролитом (ТПЭ), вырабатывающие до 2 кг O₂ в час при потреблении 10 кВт энергии. КПД установок достигает 85%, а чистота получаемого кислорода – 99,9%. Пресную воду для электролиза берут из опреснительных установок или запасов.
- Химические генераторы: на дизель-электрических подлодках применяют хлоратные свечи (например, NaClO₃), выделяющие O₂ при нагревании до 500°C. Одна свеча массой 2,5 кг обеспечивает дневную норму кислорода для одного человека. Реакция инициируется электрическим запалом, а продукты разложения (NaCl и Fe₂O₃) утилизируются в специальных контейнерах.
Системы хранения кислорода оснащают датчиками утечек с порогом срабатывания 0,1% объемной доли O₂ в воздухе. Криогенные емкости оборудованы предохранительными клапанами, сбрасывающими избыточное давление при превышении 25 бар. Для предотвращения образования взрывоопасных смесей кислород разбавляют азотом до концентрации 21% перед подачей в отсеки. На подлодках ВМС США используют автоматическую систему смешивания с точностью дозирования ±0,5%.
Расход кислорода на человека составляет 0,8–1,2 кг/сутки в зависимости от физической активности. Для экономии запасов на подлодках внедряют регенерационные установки на основе надпероксидов калия (KO₂), поглощающие CO₂ и выделяющие O₂ по реакции: 4KO₂ + 2CO₂ → 2K₂CO₃ + 3O₂. Одна установка с 50 кг KO₂ обеспечивает дыхание 10 человек в течение 30 суток. Однако такие системы требуют регулярной замены реагентов и контроля влажности, так как KO₂ гигроскопичен.
При проектировании систем хранения кислорода учитывают пожарную безопасность. Все материалы в зоне размещения баллонов должны иметь группу горючести не ниже Г1 (слабогорючие). Трубопроводы изготавливают из меди или нержавеющей стали, а арматуру – из латуни с никелевым покрытием. Запрещено использовать смазки на основе углеводородов; вместо них применяют фторопластовые или силиконовые уплотнения. На подлодках ВМФ России действует норма: расстояние от кислородных баллонов до источников тепла должно быть не менее 1,5 м.
Для проверки герметичности систем используют гелиевые течеискатели с чувствительностью 10⁻⁹ мбар·л/с. Криогенные емкости испытывают гидравлическим давлением 1,5 от рабочего раз в 5 лет. Газовые баллоны подлежат освидетельствованию каждые 2 года с контролем толщины стенок ультразвуковым методом. При обнаружении коррозии или микротрещин баллоны бракуют независимо от срока эксплуатации. На подлодках НАТО применяют систему мониторинга остаточного ресурса баллонов на основе анализа акустической эмиссии при нагружении.
