Фазоинвертор – не просто труба в корпусе сабвуфера, а акустический элемент, требующий расчета с точностью до миллиметров. Ошибка в длине или диаметре на 10% снижает КПД системы на 3–5 дБ, а неправильная настройка частоты резонанса приводит к «бубнению» на низких частотах. В этой статье – методика настройки без спекуляций, основанная на формулах акустики и проверенных данных.
Ключевые параметры для расчета: объем корпуса (Vb), частота настройки (Fb), диаметр порта (D) и его длина (L). Для примера возьмем сабвуфер с динамиком 12 дюймов (30 см) и объемом ящика 50 литров. Стандартная частота настройки для такого объема – 35–40 Гц. Если Fb ниже 30 Гц, порт потребует увеличения длины до 40–50 см, что может не поместиться в корпус.
Материал порта влияет на конечный результат. ПВХ-трубы – оптимальный выбор: они жесткие, не резонируют и имеют гладкую внутреннюю поверхность. Картонные или фанерные порты искажают звук из-за вибраций стенок. Диаметр трубы выбирайте из расчета: D = √(Vb × Fb × 1,84 × 108 / L). Для 50-литрового корпуса и Fb=35 Гц при длине порта 30 см диаметр составит ~7,5 см.
Практический этап начинается с проверки герметичности корпуса. Утечки воздуха через щели сводят на нет всю настройку. Используйте силиконовый герметик для швов и проверяйте давление внутри ящика: при подаче сигнала 50 Гц на динамик порт должен издавать четкий, ровный гул без хрипов. Если звук «запирается» – уменьшите длину порта на 5–10%.
Финальная корректировка – тестирование с реальным аудиоматериалом. Запустите трек с выраженными басами (например, электронную музыку с частотой 30–60 Гц) и контролируйте АЧХ с помощью измерительного микрофона. Пик на графике должен совпадать с расчетной Fb. Если пик смещен – измените длину порта: +1 см снижает Fb на ~2 Гц, -1 см повышает на столько же.
Выбор материалов и инструментов для сборки корпуса
Для корпуса фазоинвертора оптимальны плиты МДФ толщиной 18–22 мм – они обеспечивают жёсткость конструкции и минимизируют нежелательные резонансы. Избегайте ДСП: его рыхлая структура ухудшает акустические свойства. Если бюджет ограничен, выбирайте МДФ с плотностью не ниже 700 кг/м³. Для передней панели и перегородок подойдёт фанера берёзовая 15–18 мм – она легче, но сохраняет прочность. Внутренние поверхности обработайте виброизолирующим материалом: битумные маты толщиной 2–3 мм или самоклеящийся вспененный полиэтилен (3–5 мм) снизят паразитные вибрации.
Инструменты подбирайте под точность и чистоту реза:
- Циркулярная пила с направляющей шиной или форматно-раскроечный станок – для прямых пропилов с погрешностью до 0,5 мм.
- Электролобзик с пилкой по дереву (T101B) – для вырезов под динамики и фазоинверторные трубы.
- Шуруповёрт с регулировкой крутящего момента (до 10 Н·м) – для сборки на конфирматы 5×50 мм или саморезы 4×30 мм.
- Рулетка, угольник и штангенциркуль – контроль размеров с точностью до 1 мм.
- Наждачная бумага (зерно 120–220) и рашпиль – для обработки кромок после распила.
- Клей для дерева (например, Titebond III) – для герметизации стыков перед сборкой.
Для фазоинверторных труб используйте ПВХ-канализационные диаметром 50–100 мм (толщина стенки 3–4 мм) или готовые акустические трубы из АБС-пластика. Избегайте гофрированных труб – они создают турбулентность и шумы.

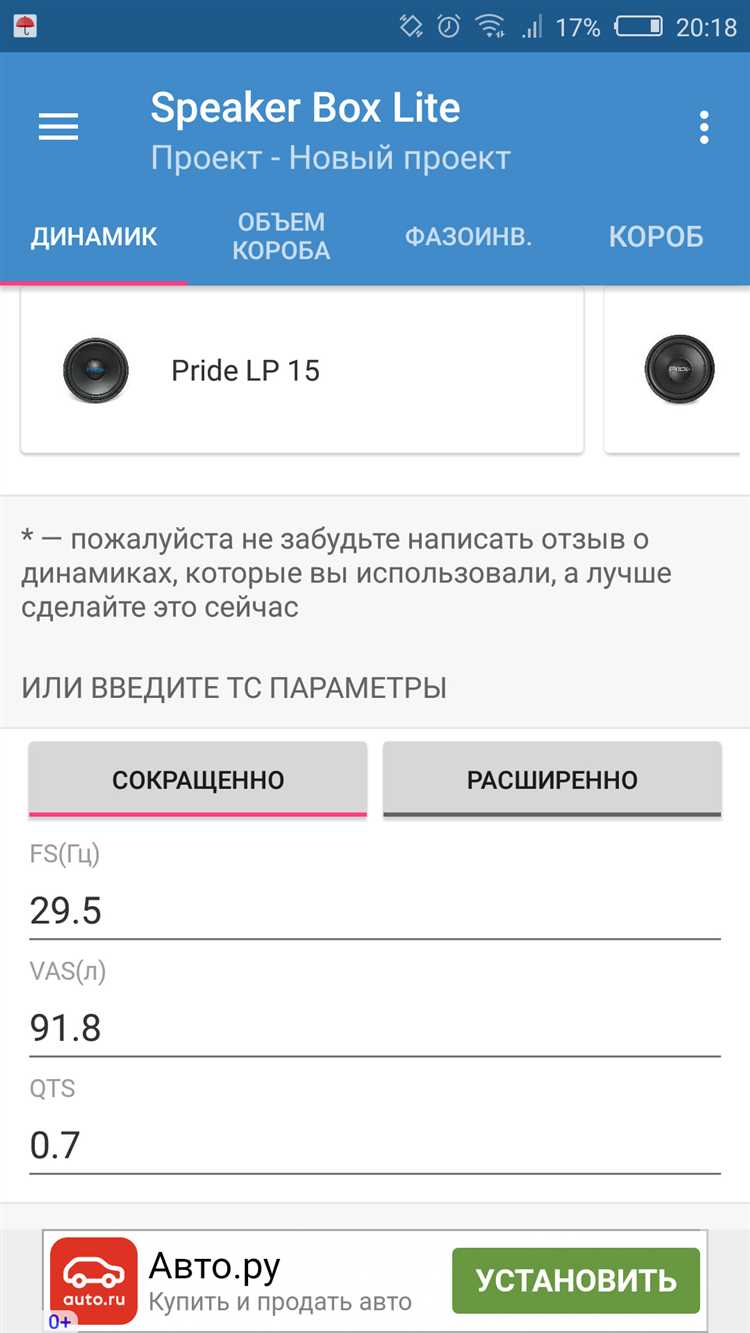

Расчет оптимальных размеров трубы фазоинвертора
Определение длины и диаметра трубы фазоинвертора начинается с анализа параметров динамика: резонансной частоты (Fs) и эквивалентного объема (Vas). Для расчета используйте формулу Томпсона: L = (c / (4 * Fb)) * √(Vb / Vas), где L – длина трубы, c – скорость звука (343 м/с при 20°C), Fb – частота настройки фазоинвертора, Vb – объем ящика. Частоту Fb выбирайте на 10–20% ниже Fs динамика, но не ниже 20 Гц для сабвуферов.
Диаметр трубы зависит от площади порта (S) и определяется по формуле S = (2 * π * (D/2)²), где D – диаметр. Минимальная площадь порта должна составлять не менее 10–15% от эффективной площади диффузора динамика (Sd). Например, для динамика с Sd = 500 см² минимальный диаметр трубы – 8–10 см. При меньших значениях возрастает риск турбулентности и потерь КПД.
Для корректировки длины трубы учитывайте влияние торцевых эффектов: реальная длина должна быть уменьшена на 0,82 * D (для круглых труб) или 0,73 * √(4S/π) (для щелевых портов). Это компенсирует акустическое удлинение трубы из-за дифракции на концах. Например, труба диаметром 10 см потребует сокращения длины на ~8,2 см.
При выборе материала трубы отдавайте предпочтение гладким поверхностям: пластик или металл с шероховатостью не более 0,1 мм. Шероховатые стенки увеличивают сопротивление потоку воздуха, снижая эффективность на 5–10% на частотах ниже 50 Гц. Толщина стенок трубы должна быть не менее 3–5 мм для предотвращения вибраций и резонансов.
Оптимальное соотношение длины и диаметра трубы – 4:1 до 10:1. При превышении этого диапазона возрастают нелинейные искажения из-за высокой скорости потока воздуха. Для сабвуферов с Fb = 30 Гц и Vb = 50 л рекомендуемая длина трубы диаметром 10 см составит ~35–40 см с учетом торцевых поправок.
Проверка расчетов проводится экспериментально: измерьте АЧХ системы с помощью микрофона и анализатора спектра. Пик на частоте Fb должен быть на 3–6 дБ выше уровня на Fs. Если пик смещен, скорректируйте длину трубы с шагом 5% от расчетного значения. Избегайте настройки Fb выше Fs – это приведет к провалу на резонансной частоте динамика.
Для многотрубных фазоинверторов общая площадь портов должна равняться расчетной S, а длина каждой трубы – одинаковой. При использовании щелевых портов ширина щели не должна превышать 1/3 от ее высоты, чтобы минимизировать турбулентность. Углы ящика в местах установки труб скругляйте радиусом не менее 1,5 * D для снижения сопротивления потоку.
Подготовка и обработка деталей перед монтажом
Перед сборкой фазоинвертора проверьте все деревянные детали на наличие сколов, трещин или неровностей. Используйте шлифовальную бумагу с зернистостью 120–180 для черновой обработки и 220–320 для финишной. Особое внимание уделите кромкам отверстий под динамики и порты – их края должны быть гладкими, без заусенцев, чтобы избежать повреждения диффузора и воздушных завихрений. Для фанеры толщиной 18–22 мм оптимальная глубина фаски на внутренних углах – 2–3 мм, что снижает риск резонансов на высоких частотах.
Если корпус изготавливается из МДФ, обработайте торцы герметиком на водной основе (например, акриловым) в два слоя с промежуточной сушкой 4–6 часов. Это предотвратит разбухание материала при изменении влажности. Для клеевых соединений используйте ПВА столярный (D3 или D4) или полиуретановый клей – первый дает 12–24 часа на корректировку, второй схватывается за 30–60 минут, но требует фиксации струбцинами. Наносите клей зигзагообразно с шагом 50–70 мм, избегая избытка, чтобы не деформировать панели.
Металлические элементы (уголки, крепеж) перед установкой обезжирьте ацетоном или спиртом и покройте антикоррозийным составом, например, цинксодержащим спреем. Для портов фазоинвертора из ПВХ-труб диаметром 75–100 мм внутреннюю поверхность обработайте наждачной бумагой с зернистостью 400, чтобы устранить заводскую гладкость, способствующую турбулентности. Длина порта должна быть выверена с точностью до 1 мм – используйте лазерный дальномер или штангенциркуль.
После сборки корпуса проверьте герметичность всех стыков с помощью мыльного раствора и компрессора (давление 0,3–0,5 атм). Пузырьки укажут на утечки, которые устраняются силиконовым герметиком или уплотнительной лентой. Для акустического демпфирования внутренние поверхности оклейте битумным виброизолятором толщиной 2–3 мм, а затем слоем синтепона (плотность 150–200 г/м²) – это снизит стоячие волны на 15–20 дБ в диапазоне 200–500 Гц.
Сборка и герметизация корпуса с учетом акустических требований
Внутренние поверхности обработайте вибропоглощающим материалом: наклейте слой битумной мастики толщиной 2–3 мм на боковые стенки и заднюю панель, а затем закройте его акустическим войлоком плотностью 80–100 кг/м³. Избегайте сплошного покрытия передней панели – оставьте свободными зоны вокруг динамика и фазоинверторного отверстия, чтобы не искажать АЧХ. Для фазоинверторной трубы используйте пластиковые или металлические патрубки с толщиной стенки не менее 3 мм, закрепленные на герметик с внутренним диаметром, соответствующим расчетному.
Перед окончательной сборкой проверьте герметичность корпуса мыльным раствором: накачайте воздух через фазоинвертор до давления 0,3 кПа и нанесите раствор на все швы. Пузырьки укажут на утечки – устраните их дополнительным слоем герметика. Особое внимание уделите местам крепления динамика: используйте резиновые или неопреновые прокладки толщиной 1–1,5 мм между диффузором и панелью, чтобы исключить передачу вибраций на корпус.
Для снижения стоячих волн внутри корпуса установите рассеиватели из пенополиуретана или стекловолокна с плотностью 30–40 кг/м³. Размещайте их асимметрично: один блок размером 100×100×50 мм закрепите на задней стенке, второй – на боковой, ближе к середине. Избегайте заполнения более 20% объема, иначе возрастет акустическое сопротивление, что приведет к снижению КПД системы на 5–8%.
Установка динамика и настройка частоты настройки фазоинвертора
Перед установкой динамика проверьте соответствие его параметров расчётным данным корпуса. Номинальное сопротивление должно совпадать с импедансом усилителя (обычно 4 или 8 Ом), а резонансная частота (Fs) – укладываться в диапазон 20–60 Гц для сабвуферов. Закрепите динамик на передней панели корпуса через резиновую прокладку толщиной 2–3 мм, используя саморезы с шагом не более 50 мм. Избегайте перекосов – зазор между диффузором и панелью должен быть равномерным, иначе возникнут призвуки на высоких уровнях громкости.
Для настройки частоты фазоинвертора (Fb) используйте формулу: Fb = (c / 2π) * √(S / (Vb * Lv)), где c – скорость звука (343 м/с при 20°C), S – площадь сечения порта (м²), Vb – объём корпуса (м³), Lv – длина порта (м). Оптимальное значение Fb должно быть на 5–10% ниже резонансной частоты динамика (Fs). Например, при Fs = 35 Гц целевая Fb составит 31–33 Гц. Измерьте фактическую частоту с помощью генератора сигналов и осциллографа, подавая синусоидальный сигнал на динамик и фиксируя пик импеданса на выходе.
Корректируйте длину порта (Lv) с шагом 5 мм, каждый раз перепроверяя Fb. Если частота завышена – удлините порт, если занижена – укоротите. Для портов диаметром 50–75 мм изменение длины на 1 см смещает Fb на 2–4 Гц. При использовании щелевых портов учитывайте их эффективную длину: Lv = физическая длина + 0,825 * √(площадь сечения). Зафиксируйте порт герметиком или резиновыми втулками, чтобы исключить вибрации стенок.
После настройки проверьте переходную характеристику системы. Подайте тестовый сигнал (например, прямоугольный импульс 50 Гц) и проанализируйте осциллограмму: затухание колебаний должно происходить за 2–3 периода. Если наблюдаются длительные осцилляции – увеличьте демпфирование, добавив в корпус звукопоглощающий материал (например, синтепон плотностью 300 г/м³). Избегайте переполнения корпуса материалом – оптимальное заполнение составляет 30–50% объёма.

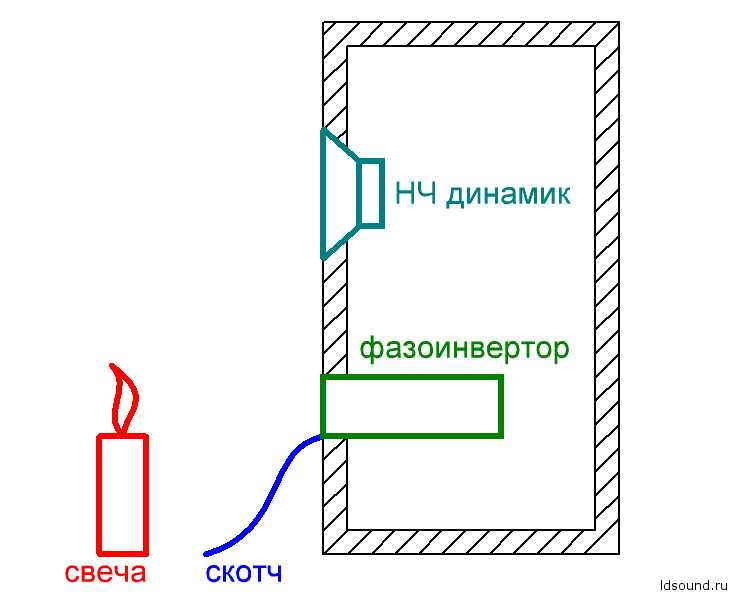

Проверка герметичности и коррекция резонансов
Герметичность фазоинвертора критически влияет на частотную характеристику и КПД системы. Начните с визуального осмотра всех стыков корпуса, портов и мест крепления динамика. Используйте фонарик под углом 45° – даже микрощели будут заметны по преломлению света. Для количественной оценки примените мыльный раствор (1 часть жидкого мыла на 10 частей воды) и кисть: нанесите на швы, затем подайте в корпус давление 0,1–0,2 атм через компрессор или пылесос в режиме нагнетания. Пузырьки укажут на утечки.
Для точной локализации используйте генератор сигналов и осциллограф. Подайте на динамик синусоидальный сигнал 50–100 Гц с уровнем 1–2 В и измерьте амплитуду на выходе порта. Сравните с расчетным значением для вашего объема (например, для 50-литрового корпуса с портом 75×150 мм на 40 Гц амплитуда должна быть в пределах ±1,5 дБ от теоретической). Отклонения свыше 3 дБ свидетельствуют о негерметичности или ошибках в расчетах.
- Заклейте обнаруженные щели самоклеящейся бутиловой лентой толщиной 3 мм – она сохраняет эластичность при температурных колебаниях.
- Для стыков с динамиком используйте силиконовый герметик с модулем упругости 10–20 Shore A (например, Dow Corning 732). Наносите его тонким слоем (0,5–1 мм) по периметру магнитной системы, избегая попадания на подвес.
- Проверьте герметичность порта: если он вклеен, обработайте края эпоксидной смолой с наполнителем (алюминиевая пудра 5–10% по массе).
Резонансы корпуса проявляются как пики или провалы на АЧХ в диапазоне 100–500 Гц. Для их выявления используйте программу Room EQ Wizard (REW) с микрофоном UMIK-1 или аналогичным. Установите микрофон на расстоянии 1 м от порта на оси излучения, проведите измерения с разрешением 1/24 октавы. Обратите внимание на узкие пики с добротностью Q > 5 – они указывают на стоячие волны или резонансы панелей.
Коррекция резонансов начинается с изменения жесткости корпуса. Если пик наблюдается на частоте 200–300 Гц, укрепите заднюю стенку дополнительным слоем фанеры 18 мм или вклейте ребра жесткости из бруса 40×40 мм. Для высокочастотных резонансов (400–500 Гц) эффективны вибропоглощающие материалы: наклейте на внутренние стенки лист мастики Bitumen 3 мм с поверхностной плотностью 5 кг/м². Избегайте сплошного покрытия – оставляйте 20–30% площади свободной для сохранения акустической прозрачности.
Настройка порта требует точной подстройки его длины. Если резонансный пик смещен относительно расчетной частоты, измените длину порта с шагом 5 мм. Для этого используйте телескопические порты с возможностью регулировки (например, из ПВХ-труб с резиновыми манжетами). При увеличении длины порта на 10% частота настройки снижается на 5–7%, при уменьшении – повышается. Проверяйте результат после каждой корректировки с помощью REW, сравнивая фазовую характеристику на частоте настройки (должна быть близка к 0°).
Финальный этап – проверка переходных характеристик. Подайте на динамик прямоугольный импульс 50 Гц и проанализируйте осциллограмму: затухание колебаний должно происходить за 2–3 периода. Если наблюдаются осцилляции дольше, увеличьте демпфирование, добавив внутрь корпуса слой синтепона плотностью 300 г/м³ на задней стенке. Избегайте чрезмерного заполнения – оптимальный объем поглотителя не должен превышать 10–15% от внутреннего объема корпуса.
Тестирование звучания и финальная доводка параметров
Начните с проверки частотной характеристики на слух, используя тестовые треки с чистыми синусоидальными сигналами в диапазоне 20–200 Гц. Запустите сигнал на уровне -12 дБ и медленно повышайте громкость до -6 дБ, фиксируя резонансные пики и провалы. Если на частоте настройки фазоинвертора (например, 40 Гц) бас звучит гулко или «бубнит», уменьшите диаметр порта на 5–10 мм или укоротите его на 10–15%. Для корректировки используйте акустический герметик или временные заглушки из плотного картона.
Проверьте переходные характеристики с помощью импульсных сигналов (например, запись барабанной установки с четкими атаками). Если бас «размазывается» или запаздывает, увеличьте жесткость подвеса динамика, добавив демпфирующий материал (например, синтепон) на заднюю стенку корпуса, но не более 30% объема. Избегайте перегрузки демпфированием – это снизит отдачу на низких частотах.
Оцените баланс между НЧ и СЧ/ВЧ, используя треки с широким спектром (джаз, оркестр). Если бас перекрывает вокальные партии, сместите частоту настройки фазоинвертора вверх на 5–8 Гц или уменьшите объем корпуса на 5–7%. Для этого временно установите перегородку из ДСП толщиной 16–18 мм, закрепленную на шурупах, и проверьте изменения.
Измерьте уровень звукового давления (SPL) на расстоянии 1 м от динамика с помощью приложения-шумомера (например, NIOSH SLM) при подаче розового шума. Оптимальный диапазон для домашнего фазоинвертора – 85–90 дБ на частоте настройки. Если значение превышает 95 дБ, увеличьте длину порта на 20–30% или уменьшите мощность усилителя на 3–5 дБ.
Проверьте герметичность корпуса, запустив тест на утечку воздуха: приложите лист бумаги к стыкам и порту при работе динамика на средней громкости. Если бумага вибрирует или притягивается, уплотните швы силиконовым герметиком или замените прокладки. Даже микроскопические щели искажают фазовую характеристику и снижают КПД на 10–15%.
Для финальной доводки используйте эквалайзер с параметрической коррекцией. Настройте узкополосный фильтр (Q = 2–3) на частоте резонанса порта (обычно на 10–15% ниже расчетной частоты настройки) и снизьте уровень на 2–4 дБ. Это устранит «бубнение» без потери глубины баса. Избегайте широкополосной коррекции – она нарушит фазовую линейность.
Запишите АЧХ с помощью измерительного микрофона (например, UMIK-1) и программы REW. Сравните полученный график с расчетной кривой: допустимое отклонение – ±3 дБ в диапазоне 30–150 Гц. Если пик на частоте настройки превышает 5 дБ, уменьшите объем корпуса на 3–5% или увеличьте длину порта на 15–20%. Для точной подстройки используйте временные регулировки (например, подвижные перегородки).
После всех корректировок проведите слепой тест с тремя разными музыкальными жанрами (электронная музыка, рок, классика). Попросите помощника менять настройки порта или демпфирования, не сообщая вам параметры. Если вы не можете уверенно определить изменения, система настроена оптимально. Зафиксируйте окончательные параметры (длина порта, объем корпуса, демпфирование) и сохраните их для будущих доработок.
