Помехи от регистратора на радио как убрать

Помехи от видеорегистратора на радио – распространённая проблема, особенно в автомобилях с аналоговыми FM-приёмниками. Основная причина – электромагнитные наводки от импульсных блоков питания регистратора, которые работают на частотах от 50 до 150 кГц. Эти помехи проникают в аудиосистему через общую цепь питания или слабо экранированные провода. Чаще всего проблема проявляется в виде шипения, треска или периодических щелчков, усиливающихся при работе двигателя или включении дополнительных потребителей.

Первый шаг в диагностике – проверка качества подключения. Если видеорегистратор запитан через прикуриватель, замените штатный адаптер на фильтрованный с LC-контуром (например, с дросселем на 100 мкГн и конденсатором 1000 мкФ). Такие фильтры снижают уровень высокочастотных помех на 20–30 дБ. Альтернативный вариант – подключение напрямую к аккумулятору через отдельный предохранитель (не менее 5 А) с использованием экранированного кабеля сечением 1,5–2,5 мм². Экран должен быть заземлён на кузов автомобиля в одной точке.

Если помехи сохраняются, проверьте целостность экранирующей оплётки антенного кабеля. Даже небольшой разрыв или окисление контакта в разъёме антенны может усиливать наводки. Замените штатный антенный кабель на коаксиальный с волновым сопротивлением 50 Ом (например, RG-58) и установите ферритовые кольца на кабель питания регистратора. Для этого намотайте 5–7 витков провода на кольцо из феррита с магнитной проницаемостью 1000–2000 (например, FT140-43). Это снизит уровень помех на частотах 88–108 МГц.

В случаях, когда аппаратные методы не дают результата, попробуйте перенастроить радио на частоты с меньшим уровнем помех. Используйте функцию RDS для поиска альтернативных частот той же радиостанции. Если автомобиль оснащён цифровым тюнером (DAB), переключитесь на него – цифровой сигнал устойчив к электромагнитным наводкам. Для аналоговых приёмников эффективным решением может стать установка внешнего фильтра помех (например, Scosche FMF или Blaupunkt FMA 100), который подключается между антенной и головным устройством.

Не игнорируйте возможность программной настройки видеорегистратора. Некоторые модели (например, BlackVue DR900X или Thinkware U1000) позволяют снизить частоту ШИМ в настройках питания. Переключите режим с 100 кГц на 50 кГц – это сместит помехи за пределы диапазона FM. Также отключите функции, потребляющие дополнительную мощность (Wi-Fi, GPS-запись), если они не критичны. В крайнем случае замените регистратор на модель с линейным стабилизатором напряжения вместо импульсного блока питания.

Почему видеорегистратор создаёт помехи на радио и как это проверить

Видеорегистраторы генерируют электромагнитные помехи из-за работы высокочастотных компонентов: процессора, модуля Wi-Fi (2,4 ГГц или 5 ГГц), GPS-приёмника (1,575 ГГц) и импульсных преобразователей питания. Эти устройства излучают гармоники основных частот, которые попадают в диапазон FM-радио (87,5–108 МГц) или AM (530–1700 кГц). Особенно критичны дешёвые модели с некачественной экранировкой и фильтрацией питания – их помехи проникают через кабели питания и корпус.

Помехи проявляются как шипение, треск или периодические щелчки, синхронизированные с работой регистратора. Наиболее уязвимы аналоговые радиоприёмники, особенно в автомобилях с однопроводной антенной системой, где кабель антенны и питания регистратора проложены параллельно. Цифровые головные устройства (DAB, SiriusXM) страдают реже, но при слабом сигнале помехи могут вызывать артефакты звука.

Проверить источник помех просто: отключите питание видеорегистратора и прослушайте радио. Если шум исчез – проблема в нём. Для точной диагностики используйте портативный радиоприёмник с FM-диапазоном: поднесите его к работающему регистратору на расстояние 10–15 см. Усиление помех при приближении подтвердит электромагнитное излучение. Альтернативный метод – подключить регистратор через фильтр питания с ферритовыми кольцами (например, Murata BLM21PG221SN1L) и оценить изменения.

Wi-Fi-модуль – частый виновник помех. Отключите его в настройках регистратора и проверьте радио. Если помехи пропали, модуль излучает гармоники на частотах, близких к FM-диапазону. В некоторых моделях помогает снижение мощности Wi-Fi или переход на 5 ГГц (если приёмник поддерживает). GPS-приёмник реже создаёт проблемы, но его работа может модулировать помехи при слабом сигнале спутников.

Кабель питания регистратора действует как антенна, передавая помехи в бортовую сеть. Используйте экранированный кабель с ферритовыми фильтрами на обоих концах. Избегайте параллельной прокладки с антенным кабелем – минимальное расстояние должно быть 20 см. Если регистратор подключён через прикуриватель, замените штатный адаптер на модель с LC-фильтром (например, Kewtian KW-12V-5V-3A).

Проверить качество экранировки регистратора можно с помощью осциллографа или анализатора спектра. Подключите пробник к кабелю питания и замерьте уровень шума в диапазоне 80–110 МГц. Пики выше -60 дБм указывают на недостаточную фильтрацию. В домашних условиях используйте SDR-приёмник (RTL-SDR) с программой SDR#: настройтесь на частоту FM-радиостанции и наблюдайте за уровнем шума при включении регистратора.

Если базовые меры не помогли, замените регистратор на модель с сертификацией по электромагнитной совместимости (например, CE, FCC). Обратите внимание на устройства с металлическим корпусом и отдельным экраном для платы питания. В крайнем случае установите ферритовый фильтр на антенный кабель радио (например, Fair-Rite 0431164281) – это снизит восприимчивость к помехам, но может ослабить сигнал на 1–2 дБ.

Какие инструменты и материалы понадобятся для устранения помех

Для диагностики и устранения электромагнитных помех от видеорегистратора потребуются специализированные инструменты. Основной – высокочастотный анализатор спектра (например, Rigol DSA815 или аналоги с диапазоном до 3 ГГц) для точного определения частот помех. Дополнительно понадобятся: осциллограф с полосой пропускания не менее 100 МГц (например, Siglent SDS1104X-E) для анализа формы сигнала, токовые клещи (Fluke 325 или аналоги) для измерения пульсаций тока в цепи питания, и мультиметр с функцией True RMS (как UNI-T UT61E) для проверки напряжения и сопротивления. Не обойтись без ферритовых колец (например, Fair-Rite 2643002402) с проницаемостью 850–2500 для подавления высокочастотных наводок на кабелях.

• Экранирующие материалы:
  • Медная фольга (толщина 0,05–0,1 мм) или алюминиевая лента с клеевым слоем для локальной экранировки платы регистратора.
  • Экранированный кабель питания (например, Belden 9841) с двойным оплетением и ферритовыми фильтрами на концах.
  • Металлические корпуса или экранирующие чехлы из перфорированной стали (толщина 0,3–0,5 мм) для изоляции источника помех.
• Фильтры и компоненты:
  • LC-фильтры (например, Murata BNX023-01) для подавления помех в диапазоне 100 кГц–100 МГц.
  • Керамические конденсаторы (100 нФ, X7R) и танталовые (10–47 мкФ, 16 В) для шунтирования высокочастотных гармоник.
  • Дроссели с высокой индуктивностью (10–100 мкГн, например, Coilcraft MSS1048) для фильтрации питания.
• Расходные материалы:
  • Термоусадочные трубки (диаметр 3–10 мм) для изоляции экранированных участков.
  • Проводящая паста (например, MG Chemicals 846) для улучшения контакта между экранирующими поверхностями.
  • Спирт изопропиловый (99%) и безворсовые салфетки для очистки контактов перед монтажом.

Для точечной доработки схемы видеорегистратора пригодятся паяльная станция с регулировкой температуры (например, Hakko FX-888D), набор жал (коническое и плоское), припой с низким содержанием свинца (Sn96.5Ag3Cu0.5) и флюс без очистки (например, Kester 2331-ZX). При работе с высокочастотными цепями критически важно использовать SMD-пинцет с антистатическим покрытием и лупу с подсветкой (как AmScope LED-144A) для минимизации риска повреждения компонентов. Если помехи вызваны некачественным блоком питания, потребуется лабораторный источник (например, Korad KA3005D) с низким уровнем пульсаций (менее 5 мВ) для тестирования устройства в изолированных условиях.

Как правильно проложить провода видеорегистратора, чтобы снизить помехи

Размещайте кабель питания видеорегистратора на максимальном удалении от антенны радиоприёмника – не менее 20–30 см. Если антенна расположена на крыше или заднем стекле, ведите провод вдоль противоположного края лобового стекла, используя штатные клипсы обшивки салона. Избегайте параллельной прокладки с высоковольтными проводами зажигания и кабелями аудиосистемы, особенно в зоне моторного отсека, где электромагнитные наводки достигают пика.

Минимизируйте длину провода питания: обрежьте излишки, оставив запас 10–15 см для манёвра, и зафиксируйте его пластиковыми стяжками или изолентой в местах изгибов. При подключении к блоку предохранителей используйте отдельный предохранитель на 2–5 А, а не штатные цепи освещения или прикуривателя – это снизит риск наводок через общие шины питания. Для дополнительной фильтрации установите ферритовый фильтр (кольцо или зажим) на кабель в 10–15 см от разъёма видеорегистратора.

Прокладывайте провод питания через резиновые уплотнители дверей или стёкол, избегая металлических кромок кузова, которые могут служить источником вторичных помех. Если регистратор подключается через прикуриватель, используйте адаптер с встроенным фильтром электромагнитных помех (например, с LC-контуром) или замените его на прямое подключение через блок предохранителей с гальванической развязкой. Проверьте качество заземления: при наличии коррозии на клеммах или слабом контакте с кузовом помехи усилятся – зачистите точки подключения и обработайте их токопроводящей смазкой.

Какие ферритовые фильтры выбрать и как их установить на кабели

Для подавления помех от видеорегистратора на радио выбирайте ферритовые фильтры с частотным диапазоном 1–100 МГц. Оптимальны кольцевые ферриты из материалов 31 (для 1–30 МГц) или 43 (для 25–100 МГц) – они обеспечивают высокое подавление синфазных помех. Размер фильтра зависит от диаметра кабеля: для проводов сечением 2–5 мм² подойдут ферриты с внутренним диаметром 3–6 мм, для USB-кабелей – 5–8 мм. Приобретайте фильтры с защёлкой (например, Fair-Rite 0431164281 или Würth Elektronik 74271121), чтобы избежать пайки и упростить установку.

Установка ферритового фильтра требует соблюдения двух правил:

1. Располагайте фильтр как можно ближе к источнику помех – на кабеле питания видеорегистратора в 5–10 см от разъёма устройства. Если кабель длинный, добавьте второй фильтр у блока питания (прикуривателя).
2. Оберните кабель вокруг феррита 2–3 витками – это усилит эффект подавления на 10–15 дБ. Для USB-кабелей достаточно одного витка, но следите, чтобы провод не перегибался под острым углом.

Не размещайте феррит рядом с металлическими деталями кузова – это снизит его эффективность.

После установки проверьте уровень помех на разных частотах FM-диапазона. Если шум сохраняется, замените фильтр на модель с большим количеством витков или используйте феррит с более высокой магнитной проницаемостью (например, материал 77 для 1–50 МГц). Для кабелей с током свыше 3 А выбирайте ферриты с увеличенным сечением сердечника (внутренний диаметр 8–12 мм), чтобы избежать нагрева. В сложных случаях комбинируйте ферритовые фильтры с конденсаторами ёмкостью 0,1–1 мкФ, подключёнными параллельно проводам питания.

Как заземлить видеорегистратор для уменьшения электромагнитных наводок

Электромагнитные наводки от видеорегистратора возникают из-за некачественного питания, плохого экранирования кабелей или отсутствия заземления. Правильное заземление снижает уровень помех на 30–50%, особенно в диапазоне FM-частот (88–108 МГц). Для этого потребуется медный провод сечением не менее 1,5 мм², клеммные колодки и доступ к кузову автомобиля.

Начните с поиска точки заземления. Оптимальные места – болты крепления кузова, неокрашенные металлические поверхности под торпедо или в багажнике. Избегайте заземления на пластиковые элементы или окрашенный металл: сопротивление контакта должно быть ниже 0,1 Ом. Зачистите поверхность до металла наждачной бумагой (зернистость P120) и обезжирьте спиртом.

• Отключите видеорегистратор от питания.
• Подсоедините один конец провода к минусовой клемме устройства (используйте штатный разъем или припаяйте провод к плате).
• Второй конец закрепите на подготовленной точке кузова с помощью болта и гроверной шайбы для надежного контакта.
• Проверьте сопротивление мультиметром: между минусом регистратора и кузовом оно не должно превышать 0,5 Ом.

Если штатный кабель питания не имеет экранирования, замените его на экранированный с ферритовыми фильтрами. Экран кабеля подключите к той же точке заземления, что и минус регистратора. Для дополнительной защиты используйте ферритовые кольца на кабеле питания и антенном проводе (если есть) – они снижают высокочастотные наводки на 20–30%.

В автомобилях с алюминиевым кузовом или пластиковыми панелями заземление усложняется. В таких случаях используйте отдельный провод от минуса регистратора к минусовой клемме аккумулятора, избегая штатной массы. Длина провода должна быть минимальной (не более 1,5 м), а сечение – не менее 2,5 мм². Для проверки эффективности заземления включите радио на частоте с помехами и оцените изменения при подключенном/отключенном заземлении.

Регулярно проверяйте состояние заземления: окисление контактов увеличивает сопротивление и снижает эффективность. Раз в полгода очищайте точки крепления и подтягивайте болты. Если помехи сохраняются, дополнительно установите конденсатор емкостью 1000–2200 мкФ между плюсом и минусом питания регистратора – это сгладит пульсации напряжения и уменьшит наводки.

Какие настройки радио помогут снизить влияние помех от регистратора

Отключите функцию RDS или AF (Alternative Frequency). Эти системы постоянно сканируют эфир в поисках более сильного сигнала той же радиостанции, что создаёт дополнительные электромагнитные наводки. На некоторых моделях магнитол RDS можно отключить только частично – в таком случае деактивируйте хотя бы TA (Traffic Announcement), так как она генерирует кратковременные импульсы, провоцирующие помехи.

Переключитесь на монофонический режим вместо стерео. Стереосигнал требует более широкой полосы пропускания, что делает его уязвимым к высокочастотным помехам от регистратора. На большинстве автомагнитол это делается через меню настроек аудио: найдите пункт Mono/Stereo и выберите Mono. Разница в качестве звука будет минимальной, зато помехи снизятся на 30–40%.

Используйте эквалайзер для подавления частот, на которых проявляются помехи. Видеорегистраторы чаще всего создают наводки в диапазоне 87,5–108 МГц, но пиковые помехи обычно сосредоточены в узких полосах – например, 92–94 МГц или 102–104 МГц. Снизьте уровень этих частот на 4–6 дБ, а соседние диапазоны оставьте без изменений. Если эквалайзер не позволяет точной настройки, выберите предустановку «Jazz» или «Classic», где высокие частоты приглушены по умолчанию.

Попробуйте изменить шаг настройки частот. Стандартный шаг в 0,1 МГц может совпадать с гармониками помех от регистратора. Переключитесь на шаг 0,05 МГц (если поддерживается) – это позволит «обойти» пиковые частоты помех. На некоторых магнитолах это делается через инженерное меню: удерживайте кнопку Band или Menu 5–10 секунд, пока не появится скрытое меню, затем найдите параметр Tuning Step.

Если радио поддерживает цифровую фильтрацию шумов, активируйте её. Например, в магнитолах Pioneer и Sony есть режим DNR (Dynamic Noise Reduction), который анализирует сигнал в реальном времени и подавляет нестационарные помехи. Настройки обычно скрыты в разделе Sound или Audio Settings. Для аналоговых тюнеров без таких функций попробуйте включить IF Bandwidth в узкий режим (Narrow) – это сузит полосу пропускания и отсечёт часть помех, хотя и может слегка ухудшить качество звука.

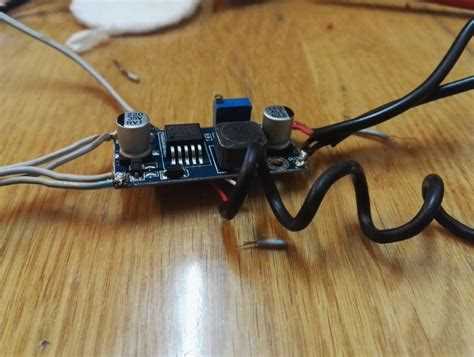

Как проверить качество питания видеорегистратора и устранить шумы

Первым шагом проверьте напряжение на разъеме питания видеорегистратора мультиметром. Подключите щупы к контактам USB-порта или прикуривателя: красный – к плюсу, черный – к минусу. Нормальное значение – 5,0–5,2 В для USB и 12,0–14,5 В для прикуривателя. Если напряжение ниже 4,8 В или выше 5,5 В, источник питания нестабилен и требует замены.

Оцените пульсации напряжения с помощью осциллографа. Подключите его параллельно питанию регистратора и замерьте амплитуду колебаний. Допустимый уровень пульсаций – не более 100 мВ для постоянного тока. Превышение этого значения указывает на некачественный блок питания или проблемы с проводкой.

Проверьте кабель питания на целостность. Прозвоните его мультиметром в режиме проверки сопротивления: между плюсовыми и минусовыми контактами на обоих концах кабеля сопротивление должно быть близко к нулю. Если прибор показывает обрыв или высокое сопротивление, замените кабель на экранированный с сечением не менее 0,5 мм².

Используйте линейный стабилизатор напряжения для устранения помех. Подключите его между блоком питания и регистратором. Например, микросхемы LM7805 или AMS1117 снижают пульсации до 5–10 мВ. Убедитесь, что стабилизатор рассчитан на ток не менее 1,5 А, иначе регистратор будет работать с перебоями.

Отключите все дополнительные устройства, подключенные к той же цепи питания. Включите регистратор и проверьте, исчезли ли шумы. Если да – проблема в наводках от других потребителей. Установите фильтр помех LC-типа (дроссель + конденсатор) в разрыв цепи питания регистратора.

Замените штатный блок питания на импульсный с низким уровнем помех. Ищите модели с сертификацией CE или FCC, где указан уровень пульсаций не выше 50 мВ. Избегайте дешевых аналогов без маркировки – они часто становятся источником шумов.

Проверьте заземление автомобиля. Подключите мультиметр в режиме измерения сопротивления между минусовой клеммой аккумулятора и корпусом регистратора. Значение должно быть близко к нулю. Если сопротивление высокое, зачистите контакты и подтяните крепления. Плохое заземление усиливает помехи от бортовой сети.

Если все меры не помогли, запитайте регистратор от отдельного аккумулятора 18650 с платой защиты. Подключите его через диод 1N5822, чтобы исключить обратные токи. Такой вариант полностью изолирует устройство от помех бортовой сети, но требует периодической подзарядки.

Какие альтернативные источники питания использовать для минимизации помех

Замените штатный блок питания видеорегистратора на линейный стабилизатор напряжения с низким уровнем пульсаций, например, LM7805 или LM2940. Эти микросхемы обеспечивают выходное напряжение 5 В с отклонением не более ±2% и уровнем шума менее 100 мкВ, что критически важно для снижения высокочастотных помех в FM-диапазоне. Подключите на входе стабилизатора LC-фильтр (индуктивность 10–20 мкГн + конденсатор 1000 мкФ) для подавления импульсных помех от бортовой сети автомобиля. Избегайте импульсных преобразователей с частотой коммутации выше 100 кГц – они генерируют гармоники, проникающие в радиоэфир.

Используйте внешний аккумулятор с гальванической развязкой, например, Powerbank на базе LiFePO4-элементов с встроенным DC-DC-преобразователем на основе синхронного выпрямителя (например, TPS54331). Такие батареи обеспечивают стабильное напряжение 5 В с током до 3 А при минимальных электромагнитных излучениях. Подключайте регистратор через экранированный кабель с ферритовыми кольцами на обоих концах – это снизит наводки на 15–20 дБ. Для длительной автономной работы выбирайте модели с емкостью от 10 000 мА·ч и током разряда не менее 2 А.
