В современных двигателях внутреннего сгорания топливная система играет ключевую роль в обеспечении эффективности и надежности работы. Часто термины «инжектор» и «форсунка» используются как синонимы, однако это принципиально разные элементы. Инжектор – это система впрыска топлива, включающая в себя электронный блок управления (ЭБУ), топливную рампу, датчики и непосредственно форсунки. Форсунка же – это исполнительный механизм, отвечающий за дозированную подачу топлива в цилиндры или впускной коллектор.
Основное отличие заключается в функциональной нагрузке. Инжекторная система управляет процессом впрыска на основе данных от датчиков (кислорода, положения дроссельной заслонки, температуры двигателя и др.), корректируя состав топливно-воздушной смеси в реальном времени. Форсунка, в свою очередь, – это электромагнитный или пьезоэлектрический клапан, который открывается по сигналу ЭБУ на строго определенное время (обычно 1–10 мс), обеспечивая точную дозировку топлива. Например, в системах Common Rail давление впрыска может достигать 2500 бар, а форсунки способны осуществлять до 5–7 впрысков за один цикл.
При выборе или диагностике важно учитывать конструктивные особенности. Механические форсунки (используемые в старых системах K-Jetronic) работают под постоянным давлением и не имеют электронного управления, в то время как современные электромагнитные форсунки управляются импульсами от ЭБУ. Пьезоэлектрические форсунки, применяемые в дизельных двигателях, обеспечивают более высокую скорость срабатывания (до 0,1 мс) и точность, что критично для соблюдения экологических норм Euro 6 и выше. При неисправности форсунки (засорение, износ распылителя) нарушается факел распыла, что приводит к перерасходу топлива, падению мощности и увеличению вредных выбросов.
Для продления срока службы форсунок рекомендуется использовать топливо с моющими присадками (например, стандарта Top Tier) и регулярно менять топливные фильтры. В дизельных системах критически важна чистота топлива – даже микрочастицы размером 5–10 мкм могут вывести из строя прецизионные элементы форсунок. При диагностике инжекторной системы следует проверять не только форсунки, но и давление в топливной рампе, целостность проводки и корректность работы ЭБУ. В случае неисправности форсунки часто подлежат замене, а не ремонту, особенно в современных системах с высоким давлением.
Какие функции выполняют инжектор и форсунка в топливной системе

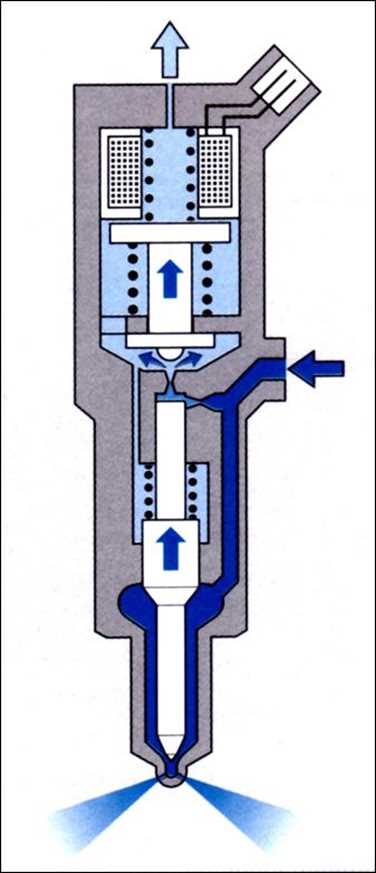

Форсунка – исполнительный элемент инжекторной системы, преобразующий электрический сигнал от ЭБУ в механическое распыление топлива. Современные форсунки работают под давлением 3–6 бар (в системах MPI) или 100–200 бар (в непосредственном впрыске GDI), обеспечивая мелкодисперсное распыление с размером капель 10–50 микрон. Это критично для полного сгорания топлива: при увеличении размера капель на 20% эффективность сгорания снижается на 8–12%, что ведет к росту расхода и выбросов CO. Форсунки также отвечают за равномерное распределение топлива по цилиндрам – разница в подаче более 3% между цилиндрами вызывает вибрации и ускоренный износ двигателя.
В системах с распределенным впрыском (MPI) форсунки устанавливаются во впускной коллектор перед впускными клапанами. Их функция – создавать топливовоздушную смесь до поступления в цилиндр, что упрощает конструкцию и снижает требования к давлению. В системах непосредственного впрыска (GDI, TSI) форсунки размещены в камере сгорания и работают при высоком давлении, обеспечивая послойное смесеобразование. Это позволяет повысить степень сжатия до 12:1 (против 9–10:1 у MPI) и увеличить мощность на 10–15% при том же объеме двигателя, но требует использования топлива с октановым числом не ниже 95.
Форсунки оснащены электромагнитными или пьезоэлектрическими клапанами. Электромагнитные форсунки имеют время срабатывания 0,5–1 мс, что достаточно для большинства режимов работы двигателя. Пьезофорсунки, применяемые в системах Common Rail для дизелей и некоторых бензиновых моторах, реагируют за 0,1–0,2 мс, позволяя осуществлять многократный впрыск за один такт (до 7 фаз). Это снижает шум дизельного двигателя на 3–5 дБ и уменьшает выбросы NOx на 20–30%. Однако пьезофорсунки дороже в производстве и чувствительнее к качеству топлива – наличие воды или механических примесей свыше 5 мкм приводит к их выходу из строя.
Инжекторная система также выполняет диагностические функции. ЭБУ постоянно мониторит сопротивление обмоток форсунок (номинальное значение 12–16 Ом для электромагнитных), время впрыска и обратную связь с датчиком кислорода. При отклонениях более 15% от нормы загорается ошибка Check Engine, а система переходит в аварийный режим с ограничением мощности. Для профилактики засорения форсунок рекомендуется использовать топливные присадки на основе полиэфираминов (например, Liqui Moly Jectron) каждые 10 000 км, особенно при эксплуатации на бензине с содержанием этанола выше 5%.
Ключевое отличие инжектора от форсунки в том, что инжектор – это система в целом, а форсунка – ее компонент. Инжектор управляет процессом впрыска на основе алгоритмов, учитывающих более 20 параметров, включая атмосферное давление, влажность воздуха и даже качество топлива (через адаптивные карты ЭБУ). Форсунка же лишь исполняет команды, но от ее состояния зависит до 40% эффективности работы двигателя. Признаки неисправности форсунок: повышенный расход топлива (на 0,5–1,5 л/100 км), неравномерная работа на холостом ходу (разброс оборотов ±50 об/мин), затрудненный запуск при температуре ниже −10°C. Для точной диагностики используют стенды с измерением производительности форсунок (допустимое отклонение ±2%) и формы факела распыла.
Как устроен инжекторный блок и где он располагается в двигателе
- Электромагнитные форсунки (по одной на цилиндр)
- Топливную рампу (рейку) с регулятором давления
- Датчики давления и температуры топлива
- Электрические разъёмы для подключения к ЭБУ
Конструктивно блок выполнен из алюминиевого сплава или нержавеющей стали для обеспечения коррозионной стойкости и теплоотвода. Внутренние каналы рампы спроектированы так, чтобы минимизировать пульсации топлива, возникающие при работе форсунок. На современных двигателях с непосредственным впрыском давление в рампе может достигать 200 бар, что требует использования уплотнительных колец из фторкаучука или металлических прокладок.
Расположение инжекторного блока зависит от типа системы впрыска. В системах распределённого впрыска (MPI) он крепится на впускном коллекторе, причём форсунки направлены под углом 15–30° к оси впускных клапанов. В системах непосредственного впрыска (GDI) блок интегрирован в головку блока цилиндров, а форсунки установлены вертикально над поршнями. На V-образных двигателях часто применяют два отдельных блока – по одному на каждый ряд цилиндров.
Крепление блока осуществляется через фланцы с болтами или шпильками. Для герметизации используются прокладки из термостойкого материала, например, графитонаполненного паронита. На некоторых моделях (например, BMW N54) блок дополнительно фиксируется металлическими скобами для предотвращения вибраций. При демонтаже важно соблюдать последовательность откручивания болтов, указанную в сервисном мануале, чтобы избежать деформации рампы.
Электрическое подключение инжекторного блока реализовано через многоконтактный разъём, который соединяется с ЭБУ жгутом проводов. Каждая форсунка управляется отдельным каналом контроллера, а сигналы подаются в виде широтно-импульсной модуляции (ШИМ). Для диагностики неисправностей используют сканеры, считывающие коды ошибок по протоколам OBD-II или CAN. Типичные проблемы – обрыв цепи форсунки (ошибка P0201–P0208) или короткое замыкание на массу.
Топливо поступает в блок через входной штуцер, оснащённый фильтрующей сеткой с ячейкой 100–150 мкм. Регулятор давления поддерживает постоянный перепад между рампой и впускным коллектором (обычно 3–5 бар для MPI). На двигателях с турбонаддувом давление может регулироваться динамически в зависимости от нагрузки. При замене блока рекомендуется устанавливать новый регулятор, так как его ресурс сопоставим с ресурсом форсунок – около 150–200 тыс. км.
Тепловой режим работы инжекторного блока критичен для его долговечности. Перегрев приводит к закоксовыванию форсунок и деформации рампы. На двигателях с воздушным охлаждением (например, Porsche 911) блок дополнительно обдувается вентилятором. В системах с жидкостным охлаждением топливная рампа может иметь каналы для циркуляции антифриза. При эксплуатации в условиях низких температур (-30°C и ниже) рекомендуется использовать зимние сорта топлива с улучшенной испаряемостью.
Обслуживание инжекторного блока включает периодическую очистку форсунок ультразвуком или промывкой под давлением. Для этого используют специальные стенды с имитацией рабочих режимов двигателя. При замене блока на новый необходимо прописать его калибровочные данные в ЭБУ через диагностическое оборудование. На автомобилях с пробегом свыше 100 тыс. км рекомендуется одновременно менять топливный фильтр и проверять состояние бензонасоса, так как их износ влияет на стабильность работы инжекторного блока.
Из каких компонентов состоит форсунка и как она работает

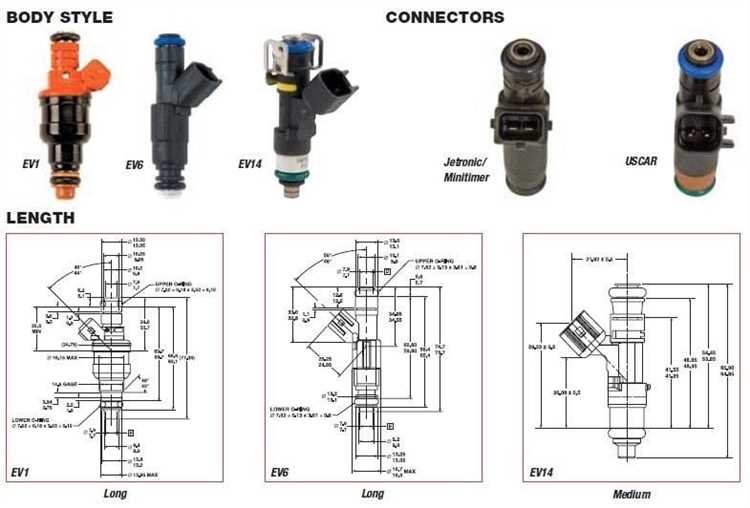

Якорь соединён с иглой, которая перекрывает отверстие распылителя. В закрытом состоянии игла удерживается пружиной с усилием 2–5 Н, обеспечивая герметичность. При срабатывании катушки якорь преодолевает сопротивление пружины, поднимая иглу на 0,05–0,15 мм. Это открывает путь топливу под давлением 3–6 бар (в системах распределённого впрыска) или 50–200 бар (в непосредственном впрыске), которое через микроскопические отверстия распылителя диаметром 0,1–0,3 мм попадает в камеру сгорания или впускной коллектор.
Распылитель – ключевой элемент, определяющий форму и дисперсность топливного факела. В современных форсунках используются многоструйные распылители с 4–12 отверстиями, расположенными под углом 10–30° к оси форсунки. Это обеспечивает равномерное смесеобразование и снижает риск образования нагара на клапанах и поршнях. Фильтр-сетка с ячейками 10–20 мкм защищает распылитель от механических примесей, продлевая ресурс форсунки до 150–200 тыс. км при использовании качественного топлива.
Рабочий цикл форсунки начинается с поступления управляющего импульса от ЭБУ длительностью 1–5 мс. За это время катушка потребляет ток 0,5–2 А, создавая магнитное поле, которое втягивает якорь. Время открытия иглы составляет 0,1–0,3 мс, а закрытия – 0,2–0,5 мс. Частота срабатывания достигает 100 Гц на холостом ходу и 300 Гц при максимальных нагрузках. Для точного дозирования топлива ЭБУ корректирует длительность импульса с учётом данных датчиков кислорода, массового расхода воздуха и положения дроссельной заслонки.
Неисправности форсунок проявляются в виде пропусков зажигания, повышенного расхода топлива или чёрного дыма из выхлопной трубы. Основные причины: засорение распылителя (устраняется ультразвуковой чисткой при давлении 40–60 кГц), износ иглы или седла (требует замены форсунки), обрыв обмотки катушки (сопротивление исправной катушки – 12–16 Ом). Для диагностики используют стенды с измерением производительности (допустимое отклонение – ±5%) и формы факела. При эксплуатации рекомендуется заправляться топливом с моющими присадками и менять топливный фильтр каждые 30 тыс. км.
В чем ключевые конструктивные различия между инжектором и форсункой
Основное отличие в архитектуре: инжектор использует электронный блок управления (ЭБУ), который рассчитывает момент впрыска, длительность и давление на основе данных от датчиков (кислорода, положения коленвала, расхода воздуха). Форсунка лишена собственной логики – она лишь преобразует электрический сигнал в механическое распыление. Без ЭБУ форсунка не способна адаптироваться к режимам работы двигателя.
- Инжекторная система включает топливную рампу – металлическую трубку, распределяющую топливо под равномерным давлением ко всем форсункам. Давление в рампе бензиновых двигателей достигает 3–6 бар, в дизельных – до 2500 бар.
- Форсунка не имеет собственного резервуара для топлива – она подключается к рампе через штуцеры и уплотнительные кольца. Герметичность соединения критична: утечки приводят к падению давления и неравномерному распылу.
- В инжекторных системах прямого впрыска (GDI, TFSI) форсунки устанавливаются непосредственно в камеру сгорания, а не во впускной коллектор, как в системах распределенного впрыска. Это требует более высокой точности изготовления и стойкости к температурным нагрузкам.

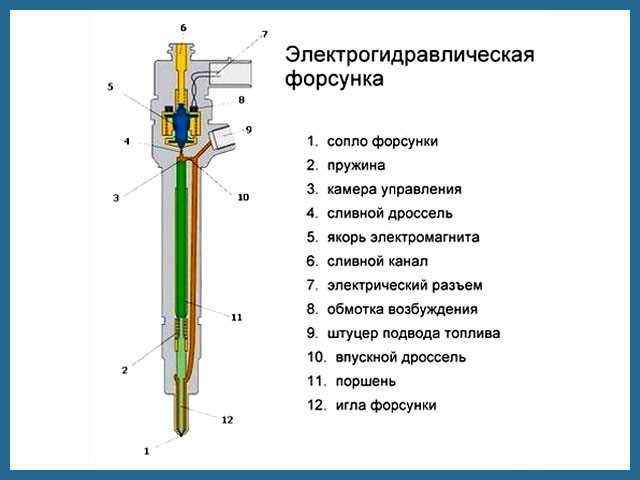

Конструкция форсунки зависит от типа двигателя. В бензиновых моторах чаще применяются электромагнитные форсунки с игольчатым клапаном, открывающимся под действием электромагнита. Время срабатывания – 0,1–0,5 мс. Дизельные форсунки используют пьезоэлектрический привод или гидравлическое управление, обеспечивая более быстрое и точное дозирование топлива. Пьезофорсунки способны выполнять до 5 впрысков за один цикл с интервалом в 0,2 мс.
Материалы изготовления также различаются. Корпус форсунки бензинового двигателя обычно выполняется из нержавеющей стали или алюминиевых сплавов, а распылитель – из закаленной стали с лазерной обработкой отверстий. Дизельные форсунки изготавливаются из жаропрочных сплавов на основе никеля или кобальта, так как работают при температурах до 300°C и давлении свыше 2000 бар. Уплотнительные элементы – из фторкаучука или тефлона, устойчивых к агрессивным средам.
Ключевое конструктивное отличие форсунки – наличие распылителя с калиброванными отверстиями. В бензиновых форсунках используется одно или несколько отверстий диаметром 0,1–0,3 мм, формирующих факел топлива под углом 10–30°. Дизельные форсунки имеют от 5 до 10 микроотверстий диаметром 0,08–0,15 мм, обеспечивающих тонкий распыл для самовоспламенения смеси. Геометрия отверстий влияет на экономичность и экологичность: неправильный угол распыла увеличивает расход топлива на 5–15% и выбросы NOx на 20–40%.
Инжекторная система требует дополнительных компонентов для стабильной работы. Например, регулятор давления топлива поддерживает постоянное давление в рампе, сбрасывая излишки обратно в бак. В системах Common Rail дизелей используется аккумулятор давления (рейл), сглаживающий пульсации от насоса. Форсунка же не нуждается в таких элементах – она лишь исполняет команды, поступающие от ЭБУ или топливного насоса высокого давления.
Надежность и ресурс: инжекторная система рассчитана на пробег 150–250 тыс. км без серьезного вмешательства, но требует регулярной диагностики датчиков и чистки форсунок. Форсунки бензиновых двигателей выдерживают 80–120 тыс. км до первой промывки, дизельные – 100–150 тыс. км. Критические неисправности форсунок (заклинивание иглы, износ распылителя) приводят к падению мощности на 30–50% и увеличению расхода топлива на 20–30%. Для продления срока службы рекомендуется использовать топливо с моющими присадками и менять топливный фильтр каждые 15–20 тыс. км.
Как проверить исправность форсунки и инжектора своими руками
Первым шагом проверки форсунок станет визуальный осмотр на наличие подтёков топлива и механических повреждений. Отсоедините топливную рампу, предварительно сбросив давление в системе (отключите бензонасос или вытащите предохранитель, заведите двигатель до остановки). Осмотрите распылители: нагар, копоть или мокрые следы указывают на негерметичность. Для проверки распыла подключите форсунки к рампе, подставьте ёмкости под каждую и кратковременно включите зажигание (без запуска двигателя). Исправная форсунка образует ровный конус распыла без струй и капель.
Проверка сопротивления обмоток форсунок поможет выявить электрические неисправности. Используйте мультиметр в режиме омметра (диапазон 0–200 Ом). Отсоедините разъёмы форсунок и измерьте сопротивление между контактами. Для низкоомных форсунок (12–16 Ом) отклонение более ±1 Ом свидетельствует о неисправности. Высокоомные (16–17 Ом) допускают разброс до ±2 Ом. Замыкание на корпус проверяется измерением сопротивления между контактом и корпусом форсунки – значение должно стремиться к бесконечности.
Для диагностики инжектора без демонтажа используйте сканер OBD-II или адаптер ELM327 с программой Torque. Подключите устройство к диагностическому разъёму и считайте коды ошибок: P0200–P0206 указывают на проблемы с цепью форсунок, P0300–P0308 – на пропуски зажигания, связанные с неравномерной подачей топлива. Проверьте параметры в реальном времени: время впрыска (обычно 2–5 мс на холостом ходу), давление топлива (3–4 бар для большинства систем) и коррекцию подачи топлива (допустимое отклонение ±10%).
Проверка давления в топливной рампе требует манометра с пределом измерения до 7 бар. Подключите его к штуцеру на рампе (или через переходник к топливной магистрали). Запустите двигатель и сравните показания с нормативными: для систем без обратки (без регулятора давления на рампе) – 3,5–4 бар, с обраткой – 2,5–3 бар. Резкое падение давления после остановки двигателя (более 0,5 бар за 10 минут) указывает на негерметичность форсунок или обратного клапана бензонасоса.
Для проверки равномерности работы форсунок на двигателе используйте стетоскоп или отвёртку. Приложите инструмент к каждой форсунке и прослушайте щелчки – они должны быть одинаковыми по частоте и громкости. Неравномерный звук или его отсутствие свидетельствует о засорении или электрической неисправности. Альтернативный метод: поочерёдно отключайте разъёмы форсунок на работающем двигателе. Падение оборотов должно быть одинаковым для всех цилиндров. Разница более 100 об/мин указывает на проблему с конкретной форсункой.
