Как включается передний мост на ниве шевроле

Подключение переднего моста на Ниве Шевроле – процедура, необходимая для активации полного привода в условиях бездорожья или при движении по скользким покрытиям. В штатном режиме автомобиль работает с задним приводом, а передний мост подключается через раздаточную коробку при переводе рычага в соответствующее положение. Однако для корректной работы системы требуется соблюдение ряда технических нюансов, иначе возможны повреждения трансмиссии или неэффективное распределение крутящего момента.

Перед началом работ убедитесь, что автомобиль находится на ровной поверхности, двигатель заглушен, а трансмиссия переведена в нейтральное положение. Для подключения потребуются: ключ на 17 для фиксации фланцев карданных валов, шестигранник на 6 (или Torx T30) для снятия защитных кожухов, а также динамометрический ключ с моментом затяжки 60–80 Н·м. Важно проверить уровень масла в раздаточной коробке – при необходимости долить до метки на щупе (рекомендуется использовать трансмиссионное масло GL-5 80W-90).

Процесс подключения начинается с активации муфты в раздаточной коробке. Рычаг управления раздаткой переводится в положение «4H» (полный привод с понижающей передачей отключен) или «4L» (полный привод с понижающей передачей). При этом на приборной панели должен загореться индикатор «4WD». Если лампа не загорается, проверьте предохранитель F17 (10А) в монтажном блоке и целостность проводки к датчику включения переднего моста. В случае механических неисправностей (например, износа вилки переключения) потребуется демонтаж раздаточной коробки.

После включения переднего моста проконтролируйте работу карданных валов: при движении не должно быть вибраций, стуков или посторонних шумов. Если автомобиль эксплуатируется на асфальте с включенным полным приводом, избегайте резких ускорений и поворотов – это приводит к повышенному износу шарниров равных угловых скоростей (ШРУС) и дифференциала. Для проверки герметичности соединений осмотрите фланцы карданов и сальники раздаточной коробки на предмет утечек масла. При обнаружении подтёков замените уплотнительные кольца и затяните крепления с указанным моментом.

Какие инструменты и материалы понадобятся для подключения переднего моста

Для подключения переднего моста на Ниве Шевроле потребуется набор специфических инструментов, адаптированных под конструкцию трансмиссии и крепежных элементов автомобиля. Базовый комплект включает торцевые головки на 10, 12, 13, 14, 17 и 19 мм – стандартные размеры для болтов карданных валов, фланцев раздаточной коробки и креплений моста. Обязательно наличие удлинителей и карданных шарниров для головок, так как доступ к некоторым болтам (например, на фланце переднего кардана) ограничен. Динамометрический ключ с диапазоном 50–150 Н·м необходим для затяжки болтов с регламентированным моментом, особенно на фланцах карданов и креплении раздатки.

Из специализированных приспособлений понадобятся:

• Съемник для стопорных колец (если требуется демонтаж фланцев карданов).
• Монтажная лопатка или большая отвертка для фиксации фланцев при откручивании гаек.
• Шприц для смазки с насадкой под пресс-масленки (для обслуживания крестовин карданов и шлицевых соединений).
• Ключ для прокачки тормозной системы (если планируется замена жидкости после работ).

Без этих инструментов процесс усложнится или станет невозможным, особенно при работе с закисшими соединениями.

Материалы для подключения моста делятся на расходные и эксплуатационные. К первым относятся:

• Трансмиссионное масло для раздаточной коробки (GL-5, 80W-90 или 75W-90) – объем 0,8 л для долива после сборки.
• Смазка для крестовин карданов (например, Литол-24 или специализированная типа Mobilgrease XHP 222).
• Герметик для фланцев (анаэробный, типа Loctite 574) – наносится на резьбу болтов фланцев раздатки.
• Новые стопорные шайбы и гроверные шайбы для болтов карданов (оригинальные артикулы: 21214-2202080 и 21214-2202084).

Эксплуатационные материалы включают очиститель тормозов (для обезжиривания поверхностей) и ветошь – без них невозможно качественно подготовить детали к сборке.

Особое внимание уделите выбору смазочных материалов. Для шлицевых соединений карданов рекомендуется использовать смазку с высокой адгезией, например, ШРУС-4 или Mobilgrease Special. Она предотвращает коррозию и заедание шлицов, что критично для переднего моста, работающего в условиях повышенных нагрузок. При замене крестовин карданов обязательно проверьте состояние игольчатых подшипников – если на них есть следы износа, замените их комплектом (артикул 2121-2201023-01).

Дополнительно подготовьте домкрат и страховочные подставки (не менее 2 тонн грузоподъемности) – подъем автомобиля потребуется для доступа к карданным валам и проверки центровки моста. Работайте только на ровной твердой поверхности, избегая грунта или песка, чтобы исключить проседание опор. Если планируется замена сальников раздаточной коробки (артикул 2123-1802120), заранее приобретите их и подготовьте оправку для запрессовки.

Как правильно установить автомобиль на подъёмник или смотровую яму

Перед началом работ убедитесь, что автомобиль находится на ровной горизонтальной поверхности. Для смотровой ямы это критично – даже небольшой уклон может привести к смещению машины при поддомкрачивании. На подъёмнике проверьте уровень платформы строительным уровнем или электронным датчиком: допустимое отклонение не должно превышать 1–2 градуса.

Заглушите двигатель, включите стояночный тормоз и переведите рычаг КПП в положение «P» (для автомата) или первую передачу (для механики). Если работаете с полноприводной Нивой Шевроле, дополнительно зафиксируйте задние колёса противооткатными упорами с обеих сторон. Для подъёмника используйте упоры под передние колёса, если конструкция не предусматривает автоматической блокировки.

При использовании двухстоечного подъёмника разместите автомобиль так, чтобы его центр тяжести совпадал с осевой линией стоек. Для Нивы Шевроле это примерно 10–15 см позади передней оси. Проверьте расположение подъёмных лап по заводским меткам на порогах – они обозначены треугольниками или надписями «LIFT HERE». Неправильное позиционирование может привести к деформации кузова или падению машины.

На четырёхстоечном подъёмнике или ножничном платформенном подъёмнике заезжайте строго по центру, ориентируясь на направляющие. Скорость въезда не должна превышать 5 км/ч. Остановитесь, когда передние колёса окажутся на расстоянии 20–30 см от переднего края платформы. Это обеспечит равномерное распределение нагрузки и предотвратит опрокидывание при подъёме.

Для смотровой ямы:

• Очистите въезд от масла, грязи и посторонних предметов – даже небольшой камень может вызвать пробуксовку.
• Заезжайте на минимальной скорости, контролируя положение колёс по краям ямы. Ширина колеи Нивы Шевроле – 1430 мм, поэтому расстояние от каждого колеса до края ямы должно быть не менее 10 см.
• После остановки заглушите двигатель и установите упоры под задние колёса, даже если яма оборудована страховочными упорами.

Перед подъёмом на подъёмнике убедитесь, что все лапы или платформы плотно прилегают к кузову. Нажмите на каждый угол автомобиля – он не должен качаться. На двухстоечном подъёмнике проверьте синхронность движения стоек: разница в высоте не должна превышать 2 см. Если подъёмник гидравлический, стравите воздух из системы, чтобы избежать резкого подъёма.

После установки на подъёмник или в яму ещё раз проверьте фиксацию автомобиля. На подъёмнике опустите его на 5–10 см и убедитесь, что лапы не соскальзывают. В яме осмотрите упоры и страховочные цепи (если есть) – они должны быть натянуты без провисания. Только после этого приступайте к демонтажу переднего моста или другим работам.

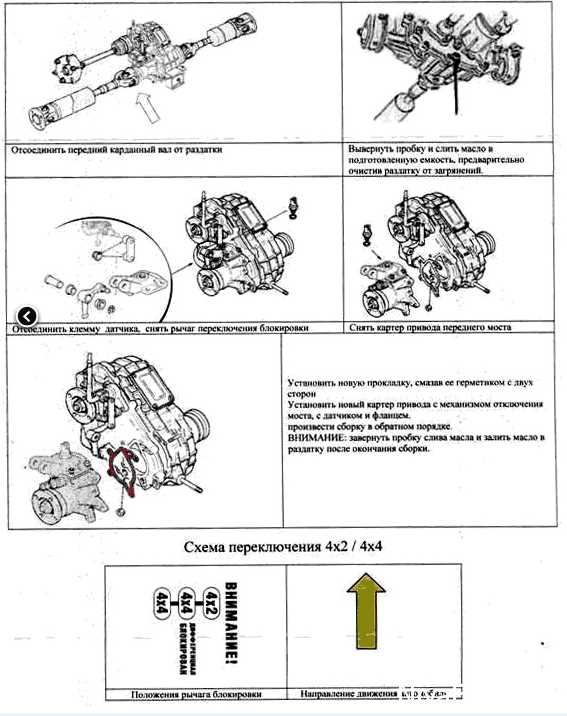

Как снять защитный кожух и получить доступ к раздаточной коробке

Поднимите автомобиль на подъемнике или установите на надежные опоры, предварительно зафиксировав колеса противооткатными упорами. Снимите передние колеса, открутив гайки крепления ключом на 19 мм. Отсоедините брызговики двигателя, выкрутив саморезы крестовой отверткой – на Ниве Шевроле их обычно 6 штук, расположены по периметру.

Открутите болты крепления защитного кожуха раздаточной коробки: два спереди (ключ на 13 мм), четыре по бокам (ключ на 10 мм) и два сзади (ключ на 13 мм). Обратите внимание на нижний болт – он часто закисает, поэтому используйте проникающую смазку заранее. Кожух держится на резиновых втулках, не потеряйте их при демонтаже.

Отсоедините датчик скорости, расположенный на раздаточной коробке, отжав фиксатор разъема плоской отверткой. Снимите привод спидометра, если он мешает доступу, открутив гайку на 10 мм. При необходимости отсоедините тросы управления раздаткой, предварительно пометив их положение для обратной сборки.

Аккуратно опустите кожух вниз, избегая резких движений – он может цепляться за карданный вал или проводку. Если кожух не снимается, проверьте наличие скрытых болтов: на некоторых модификациях Нивы Шевроле есть дополнительное крепление возле фланца кардана. Осмотрите раздаточную коробку на предмет утечек масла или повреждений прокладок.

После снятия кожуха очистите поверхность раздатки от грязи и масла ветошью, чтобы избежать попадания абразивных частиц при последующих работах. Закройте открытые отверстия технологическими заглушками или чистой тканью для защиты от пыли. При обратной установке замените прокладку кожуха, если она деформирована или имеет следы износа.

Как проверить состояние переднего карданного вала и шлицевых соединений

Поднимите автомобиль на подъемнике или установите на смотровую яму, обеспечив доступ к переднему кардану. Осмотрите вал на предмет механических повреждений: трещин, вмятин, коррозии. Проверьте балансировочные грузики – их смещение или отсутствие указывает на необходимость повторной балансировки. Замерьте радиальное биение вала с помощью индикатора часового типа: допустимое значение – не более 0,3 мм. Превышение нормы приводит к вибрациям на скорости свыше 60 км/ч и ускоренному износу крестовин.

Для проверки шлицевых соединений зафиксируйте вал одной рукой, второй попытайтесь провернуть скользящую вилку вдоль оси. Люфт свыше 0,5 мм свидетельствует об износе шлицов. Нанесите на соединение тонкий слой смазки Литол-24 или ШРУС-4 – при наличии зазоров она будет выдавливаться при вращении. Обратите внимание на состояние пыльника: трещины или разрывы требуют замены, так как попадание грязи вызывает абразивный износ. При обнаружении люфта или заеданий замените карданный вал в сборе – восстановление шлицевого соединения нецелесообразно.

Как перевести рычаг раздаточной коробки в режим подключения переднего моста

На Ниве Шевроле рычаг раздаточной коробки (РК) имеет три положения: «2H» (задний мост), «4H» (полный привод без блокировки межосевого дифференциала) и «4L» (пониженная передача с полным приводом). Для подключения переднего моста переведите рычаг в положение «4H». Это делается только при движении на скорости до 60 км/ч – попытка включения на более высокой скорости может повредить механизм.

Перед переключением убедитесь, что автомобиль движется по прямой, а педаль сцепления полностью выжата. Рычаг перемещайте плавно, без рывков, преодолевая небольшое сопротивление пружинного механизма. Если включение не происходит с первого раза, отпустите сцепление на 1–2 секунды и повторите попытку – синхронизаторы РК требуют выравнивания скоростей валов.

При температуре ниже -10°C смазка в раздаточной коробке густеет, что затрудняет переключение. В таких условиях прогрейте трансмиссию, проехав 5–10 км на заднем приводе, или используйте специальные масла с низкой вязкостью (например, 75W-90). Избегайте резких движений рычагом – это может привести к поломке вилок переключения.

Если рычаг не фиксируется в положении «4H», проверьте уровень масла в РК. Низкий уровень или загрязнённая жидкость вызывают заедание механизма. Для проверки используйте щуп на пробке заливного отверстия – масло должно доходить до нижней кромки. При необходимости долейте трансмиссионное масло через шприц с гибким шлангом.

Включение переднего моста сопровождается характерным щелчком – это срабатывает муфта подключения. Если звук отсутствует, а рычаг свободно перемещается, возможна неисправность привода или износ синхронизаторов. В этом случае требуется диагностика на подъёмнике с проверкой тяг и шарниров привода РК.

После переключения в «4H» избегайте резких ускорений и крутых поворотов на твёрдом покрытии. Полный привод на асфальте увеличивает нагрузку на трансмиссию и ускоряет износ шин. Для возврата в режим «2H» снизьте скорость до 20–30 км/ч, выжмите сцепление и переведите рычаг в исходное положение.

На бездорожье при включённом «4H» допускается кратковременное использование блокировки межосевого дифференциала (кнопка на панели приборов). Однако помните: блокировка работает только на скоростях до 40 км/ч и должна отключаться сразу после преодоления сложного участка, иначе возрастает риск повреждения трансмиссии.

Регулярно проверяйте состояние тяг привода раздаточной коробки. Ослабление креплений или износ шарниров приводит к нечёткому включению режимов. Подтяните гайки на кронштейнах и смажьте шаровые соединения литолом или графитовой смазкой каждые 10 000 км пробега.

Как убедиться в правильности срабатывания муфты включения переднего моста

Проверка муфты начинается с визуального осмотра привода. Убедитесь, что трос или тяга, соединяющая рычаг раздатки с муфтой, не имеет перегибов, коррозии или люфтов. На Ниве Шевроле допустимый свободный ход троса – не более 3–5 мм; превышение этого значения указывает на необходимость регулировки или замены. При включении переднего моста рычаг должен перемещаться плавно, без заеданий, а ответная реакция муфты – мгновенной. Если рычаг «проваливается» или требует чрезмерных усилий, проверьте состояние шлицевого соединения на валу раздатки и наличие смазки в механизме.

Для диагностики поддомкратьте одно из передних колес и запустите двигатель. Включите передачу (первую или заднюю) и переведите рычаг раздатки в положение «4H» или «4L». При исправной муфте колесо должно вращаться синхронно с карданным валом переднего моста – это подтверждает зацепление зубчатых венцов. Если колесо остаётся неподвижным или вращается с проскальзыванием, муфта не срабатывает. В этом случае проверьте давление в шинах (разница более 0,2 атм между осями может влиять на работу муфты), уровень масла в раздатке (должен быть по верхнюю кромку заливного отверстия) и состояние подшипников ступиц.

При тестировании на ходу включите передний мост на скорости до 40 км/ч на сухом асфальте. Исправная муфта не должна вызывать рывков или посторонних шумов; допустим лишь лёгкий щелчок при зацеплении. Если автомобиль «уводит» в сторону или слышен гул – отключите мост и проверьте регулировку подшипников ступиц (момент затяжки гайки – 20–25 Н·м).

Как проверить работу переднего моста после подключения на ходу

После активации переднего моста на Ниве Шевроле проверка его работы на ходу – обязательный этап. Начните с выбора ровного участка дороги с твердым покрытием (асфальт, бетон) и скоростью не выше 40 км/ч. Включите пониженную передачу (если есть раздатка) и плавно нажмите на педаль газа. При корректной работе моста автомобиль должен двигаться без рывков, вибраций или посторонних шумов. Если мост подключается с задержкой или слышны металлические стуки, это указывает на неисправность муфты или карданного вала.

Обратите внимание на поведение рулевого управления. При включенном переднем мосте усилие на руле должно оставаться стабильным, без самопроизвольного подруливания или «закусывания». Если руль начинает тянуть в сторону, проверьте схождение колес и состояние шарниров равных угловых скоростей (ШРУСов). Также проконтролируйте температуру ступиц после 5–10 минут езды: чрезмерный нагрев (свыше 60°C) сигнализирует о проблемах с подшипниками или недостатком смазки.

• Проверьте блокировку дифференциала (если она предусмотрена). Для этого вывесите одно переднее колесо домкратом, включите блокировку и попробуйте провернуть колесо вручную. При исправной блокировке второе колесо должно вращаться в противоположную сторону. Если оба колеса крутятся свободно – блокировка не срабатывает.
• На бездорожье протестируйте проходимость. Включите передний мост на рыхлом грунте или снегу и сравните тягу с режимом заднего привода. Разница должна быть заметна: автомобиль должен уверенно преодолевать препятствия без пробуксовки.

Слушайте звуки во время движения. Нормальный шум переднего моста – равномерный гул, усиливающийся при разгоне. Скрежет, вой или стук на поворотах указывают на износ ШРУСов, подшипников или шестерен редуктора. Для точной диагностики заглушите двигатель на ходу (на нейтрали) и прислушайтесь: если шум сохраняется, проблема в механической части моста.

Замерьте расход топлива до и после подключения моста. При исправной системе разница не должна превышать 5–7% на 100 км. Резкое увеличение расхода (более 10%) говорит о неполном отключении моста или заедании муфты. Также проверьте уровень масла в редукторе переднего моста: утечки или эмульсия в смазке – признак повреждения сальников или прокладок.

Финальный тест – движение задним ходом с включенным передним мостом. На скорости 10–15 км/ч прислушайтесь к работе трансмиссии. Если слышны щелчки или вибрации, это свидетельствует о неисправности карданного шарнира или крестовины. После проверки отключите мост и убедитесь, что автомобиль возвращается к стандартному режиму езды без остаточных эффектов (например, увода в сторону).
