Кондиционер в Mitsubishi Lancer 9 – система, требующая правильного обращения, особенно если автомобиль долго стоял без использования. Перед первым запуском после простоя проверьте уровень хладагента: в системе должно быть не менее 450–550 грамм фреона R134a. Давление в магистрали при работающем двигателе и включённом кондиционере должно составлять 2–3 бара на низкой стороне и 12–18 бар на высокой. Если показания ниже, требуется дозаправка или диагностика утечек.
Запуск кондиционера начинайте с прогрева двигателя до рабочей температуры (80–90°C). Убедитесь, что кнопка A/C на панели климат-контроля отключена. Включите вентилятор печки на максимальную скорость, затем нажмите A/C. Компрессор должен сработать через 1–2 секунды – это сопровождается характерным щелчком электромагнитной муфты. Если компрессор не включается, проверьте предохранитель №15 (10А) в блоке под капотом и реле кондиционера (расположено рядом с блоком предохранителей).
При первом запуске после зимы дайте системе поработать 5–10 минут на холостых оборотах, чтобы масло в компрессоре распределилось по магистралям. Избегайте резкого включения кондиционера на максимальную мощность – это может привести к обмерзанию испарителя. Если из дефлекторов идёт тёплый воздух, проверьте наличие фреона манометрическим коллектором или обратитесь к специалисту. Регулярно очищайте салонный фильтр (замена каждые 15 000 км) и следите за состоянием приводного ремня компрессора – его износ приводит к проскальзыванию и недостаточному охлаждению.
В жаркую погоду перед поездкой проветрите салон, открыв окна на 1–2 минуты, чтобы снизить нагрузку на систему. Если кондиционер работает, но охлаждает слабо, проверьте чистоту конденсатора (радиатора кондиционера) – грязь и насекомые снижают эффективность теплообмена. При появлении посторонних шумов или вибраций отключите кондиционер и осмотрите подвес компрессора – изношенные опоры могут привести к повреждению магистралей.
Проверка уровня хладагента перед включением кондиционера
На Mitsubishi Lancer 9 система кондиционирования использует хладагент R134a. Нормальный уровень заправки для этой модели – 450–550 грамм. Отклонение от этих значений на 10–15% уже снижает эффективность работы или приводит к перегрузке компрессора. Проверку проводят только при выключенном двигателе и температуре окружающей среды не ниже +15°C.
Для диагностики потребуется манометрический коллектор с шлангами и переходниками под быстросъемные фитинги низкого (синий) и высокого (красный) давления. На Lancer 9 они расположены: низкого – на трубке от компрессора к конденсору, высокого – на трубке от конденсора к ресиверу-осушителю. Перед подключением убедитесь, что клапаны на коллекторе закрыты, иначе произойдет утечка хладагента.
Подключите манометры, запустите двигатель и включите кондиционер на максимум. Давление в системе должно стабилизироваться через 2–3 минуты. Нормальные показания при температуре +20°C: низкое давление – 1,5–2,5 бар, высокое – 12–18 бар. Если значения ниже, хладагент доливают через сервисный порт низкого давления. Превышение высокого давления указывает на засорение конденсора или избыток хладагента.
При отсутствии манометров косвенно оценить уровень можно по следующим признакам:
- Обмерзание трубок или корпуса испарителя – избыток хладагента.
- Слабый поток холодного воздуха при работающем компрессоре – недостаток.
- Шум компрессора, сопровождаемый периодическим включением/выключением – критически низкий уровень.
Эти методы не заменяют инструментальную проверку, но позволяют выявить явные проблемы.
Долив хладагента проводят только после устранения утечек. На Lancer 9 частые места разгерметизации: сальник компрессора, уплотнительные кольца на сервисных портах, конденсор (особенно в нижней части). Для поиска утечек используют электронный течеискатель или ультрафиолетовый краситель, добавляемый в систему. Без устранения причины утечки долив хладагента даст временный эффект.
Заправку выполняют в следующем порядке:
- Подключите баллон с R134a к сервисному порту низкого давления через заправочную станцию или адаптер.
- Запустите двигатель, включите кондиционер на максимум, установите обороты 1500–2000 об/мин.
- Медленно открывайте вентиль баллона, контролируя давление по манометру низкого давления (не выше 2,5 бар).
- Добавляйте хладагент порциями по 50–100 грамм, делая паузы 30–60 секунд для стабилизации системы.
- После достижения нормы закройте вентиль, отсоедините оборудование и проверьте герметичность мыльным раствором.
Не превышайте рекомендованный объем – избыток хладагента снижает эффективность и увеличивает нагрузку на компрессор.
Если после заправки кондиционер работает нестабильно, проверьте ресивер-осушитель. На Lancer 9 он расположен перед испарителем и подлежит замене каждые 2–3 года или при каждом вскрытии системы. Забитый осушитель вызывает скачки давления и обмерзание трубок. Также осмотрите конденсор на предмет загрязнений – пыль и грязь снижают теплообмен, повышая давление в системе.
Подготовка салона и настройка вентиляции для работы климат-системы
Проверьте фильтр салона: забитый элемент снижает производительность вентиляции на 20–25% и способствует появлению неприятных запахов. В Lancer 9 фильтр расположен за бардачком – для доступа снимите его, нажав на боковые фиксаторы. Замените фильтр, если он загрязнен пылью или пыльцой, особенно перед началом летнего сезона.
Установите режим рециркуляции воздуха (кнопка с изображением автомобиля и стрелкой внутри) на первые 5–7 минут работы кондиционера. Это ускорит охлаждение салона, так как система не будет тратить энергию на забор горячего воздуха снаружи. После достижения комфортной температуры переключитесь на внешний забор, чтобы избежать запотевания стекол.
Направьте дефлекторы вентиляции на уровень головы пассажиров, а не на стекло или ноги. В Lancer 9 центральные дефлекторы регулируются вручную – поверните их так, чтобы поток воздуха шел параллельно потолку. Это обеспечит равномерное распределение холода и предотвратит локальное переохлаждение.
Отключите функцию обдува лобового стекла, если она активирована – в режиме кондиционирования это приведет к конденсации влаги на стекле. Вместо этого используйте режим «Auto» или ручную настройку скорости вентилятора, выбрав 2–3 положение из 4 возможных для оптимального баланса между шумом и эффективностью.
При температуре наружного воздуха выше +28°C установите температуру на климат-контроле на 5–7°C ниже уличной, но не ниже +20°C. Резкий перепад более 10°C увеличивает риск простудных заболеваний и нагружает компрессор кондиционера. В Lancer 9 минимальная температура настройки – +18°C, но комфортный диапазон для длительных поездок – +22–24°C.
Если в салоне присутствует запах сырости или плесени, включите кондиционер на максимальную мощность при закрытых окнах и рециркуляции на 10 минут. Добавьте в систему очиститель кондиционера через дренажное отверстие под днищем автомобиля (расположено с правой стороны у переднего пассажирского колеса) – это устранит бактерии и грибок в испарителе.
После выключения двигателя дайте вентилятору кондиционера поработать 30–60 секунд на минимальных оборотах. Это удалит конденсат с испарителя и предотвратит развитие микроорганизмов. В Lancer 9 для этого достаточно выключить зажигание, но оставить включенным вентилятор – система автоматически отключится через указанное время.
Активация кондиционера через кнопку A/C на панели управления
На Mitsubishi Lancer 9 кнопка A/C расположена на центральной консоли между регуляторами температуры и скорости вентилятора. Она отвечает за включение компрессора кондиционера, который запускает цикл охлаждения. Перед нажатием убедитесь, что двигатель заведён, а температура окружающего воздуха выше +5°C – работа кондиционера при низких температурах может повредить систему.
Для активации нажмите кнопку A/C один раз: загорится индикатор на панели, а обороты двигателя кратковременно увеличатся из-за нагрузки компрессора. Если индикатор не загорается, проверьте уровень хладагента – при его недостатке система автоматически блокируется. Также убедитесь, что предохранитель F21 (10A) в блоке под капотом исправен: он отвечает за цепь кондиционера.
После включения A/C регулируйте температуру поворотным переключателем: минимальное значение (синяя зона) активирует максимальное охлаждение, но не забывайте, что длительная работа на пределе увеличивает нагрузку на компрессор. Оптимальный режим – 20–22°C при средней скорости вентилятора. Если воздух не охлаждается, проверьте салонный фильтр: забитый фильтр снижает эффективность системы на 30–40%.
В зимний период кондиционер рекомендуется включать раз в месяц на 10–15 минут, даже если охлаждение не требуется. Это предотвращает высыхание уплотнений компрессора и поддерживает циркуляцию масла в системе. При этом переключите режим обдува на «стёкла» или «ноги», чтобы избежать переохлаждения салона.
Если после нажатия A/C слышен щелчок, но компрессор не запускается, проверьте датчик давления хладагента (расположен на трубке высокого давления у радиатора). При срабатывании защиты из-за низкого или высокого давления система отключается автоматически. В этом случае требуется диагностика на СТО с подключением манометрической станции.

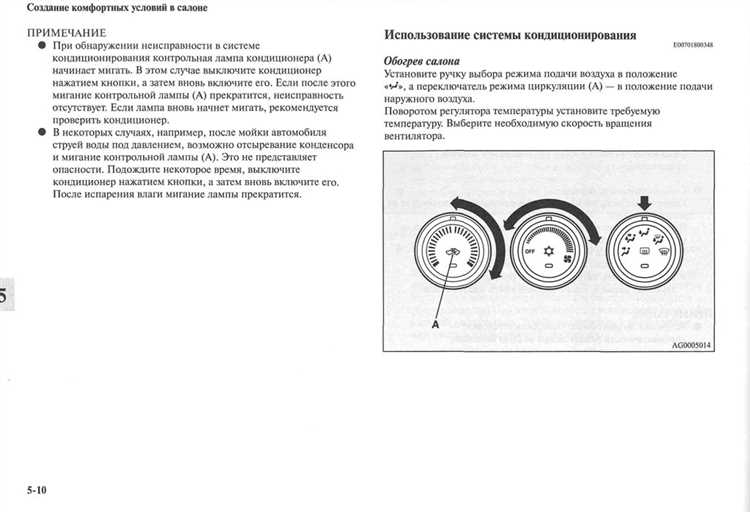

Регулировка температуры и скорости обдува в Mitsubishi Lancer 9
В Mitsubishi Lancer 9 управление климатической системой осуществляется через ручки на центральной консоли. Для изменения температуры используйте левую ручку с красной и синей шкалой: поворот в сторону красного увеличивает нагрев, в сторону синего – охлаждение. Диапазон регулировки составляет от +16°C до +32°C, но реальная температура зависит от внешних условий и состояния системы. При включённом кондиционере (кнопка A/C) охлаждение начинается при установке температуры ниже текущей в салоне, а при выключенном – работает только вентиляция.
Скорость обдува регулируется правой ручкой с четырьмя положениями: от минимального (1) до максимального (4). На первой скорости вентилятор работает практически бесшумно, что удобно для ночной езды или при слабом охлаждении. На четвёртой скорости поток воздуха максимальный, но увеличивается шум и нагрузка на электрическую систему – не рекомендуется использовать её постоянно при работающем кондиционере, если напряжение бортовой сети ниже 13,5 В. Для равномерного распределения воздуха по салону переключайте режимы обдува кнопками с иконками направлений: лобовое стекло, лицо, ноги или комбинированные варианты.
Для оптимальной работы системы придерживайтесь следующих рекомендаций: при температуре за бортом выше +25°C включайте кондиционер на 2–3 скорости обдува с температурой +20–22°C, чтобы избежать перегрузки компрессора. В режиме рециркуляции (кнопка с иконкой стрелки в салоне) охлаждение происходит быстрее, но не используйте его дольше 15 минут – это приводит к запотеванию стёкол и повышенной влажности. Если после длительной стоянки на солнце салон сильно нагрет, первые 2–3 минуты проветривайте его на максимальной скорости обдува без кондиционера, чтобы выгнать горячий воздух, а затем включайте охлаждение.
Диагностика неисправностей при отсутствии холодного воздуха
Первым шагом проверьте уровень хладагента в системе. Для Mitsubishi Lancer 9 нормальное давление в контуре при работающем кондиционере на холостых оборотах – 2,0–2,5 бар на стороне низкого давления и 12–15 бар на высокой. Если манометры показывают значения ниже 1,5 бар или выше 20 бар, система либо недозаправлена, либо перегружена. Утечки чаще всего возникают в местах соединений трубок с компрессором, конденсором или испарителем – осмотрите их на наличие масляных подтёков, которые указывают на разгерметизацию.
Компрессор кондиционера на Lancer 9 включается при подаче напряжения 12 В на электромагнитную муфту. Проверьте предохранитель №13 (10 А) в блоке под капотом и реле кондиционера (расположено в том же блоке, маркировка «A/C»). Если предохранитель цел, прозвоните проводку от муфты до блока управления климатом: сопротивление обмотки муфты должно быть в пределах 3,5–4,5 Ом. Отсутствие щелчка при включении кондиционера – признак неисправности муфты или цепи управления.
Засорение конденсора или испарителя снижает эффективность охлаждения. Конденсор на Lancer 9 установлен перед радиатором охлаждения двигателя – проверьте его на наличие грязи, листьев или повреждений сот. Испаритель расположен за бардачком: если из воздуховодов идёт слабый поток воздуха, возможно, забит салонный фильтр (заменяется каждые 15 000 км) или испаритель покрыт слоем грязи. Для очистки испарителя используйте специальные аэрозоли с антибактериальным эффектом, распыляя их через дренажный патрубок.
Датчик давления хладагента (расположен на трубке высокого давления) блокирует работу компрессора при критических значениях. Если датчик неисправен, система может не запускаться даже при нормальном уровне фреона. Проверьте его сопротивление мультиметром: при давлении 2 бар – 50–100 Ом, при 30 бар – 1,5–2,5 кОм. Замените датчик, если показания выходят за эти пределы. Также убедитесь, что разъём датчика не окислен – это частая причина ложных срабатываний.
Электронный блок управления климатом (ЭБУ) на Lancer 9 интегрирован с системой самодиагностики. Для считывания ошибок замкните перемычкой контакты 1 и 4 в диагностическом разъёме OBD-II (расположен под рулевой колонкой) и включите зажигание. Мигающий индикатор «A/C» на панели приборов укажет код неисправности: например, 3 коротких и 1 длинный сигнал означает ошибку датчика температуры испарителя. Сбросьте ошибки, отключив клемму аккумулятора на 10 минут, но если проблема повторяется – замените неисправный компонент.
