Помпа на ВАЗ 2110 с 8-клапанным мотором (модели 2110, 2111, 2112) – уязвимый узел, требующий замены каждые 60–90 тыс. км или при появлении течи, постороннего шума, перегрева. Работа занимает 2–3 часа при наличии базового набора инструментов: ключей на 10, 13, 17, шестигранника на 5, отвёртки, домкрата и ёмкости для слива антифриза. Перед началом убедитесь, что двигатель остыл – горячая охлаждающая жидкость под давлением опасна.
Основные признаки неисправности помпы: люфт шкива (проверяется покачиванием рукой), следы антифриза под автомобилем в районе корпуса помпы, повышенный шум при работе двигателя (свист или скрежет). Если игнорировать эти симптомы, возможен обрыв ремня ГРМ с последующим загибом клапанов – ремонт обойдётся в 10–15 раз дороже замены помпы.
Для работы потребуется новая помпа (артикул 2112-1307010 для двигателей 21114/21124, 2108-1307010 для 2110/2111), прокладка (рекомендуется паронитовая, артикул 2112-1307013), герметик (например, ABRO красный) и 5–7 литров антифриза для доливки. Избегайте дешёвых аналогов – некачественные подшипники или уплотнения приведут к повторной замене через 10–20 тыс. км.
Сливать антифриз нужно через нижний патрубок радиатора или сливную пробку на блоке цилиндров (ключ на 13). После демонтажа ремня ГРМ (метки на шкивах должны совпадать) открутите три болта крепления помпы шестигранником на 5. Очистите посадочное место от остатков старой прокладки и герметика – даже микроскопические частицы могут вызвать течь. При установке новой помпы нанесите тонкий слой герметика на прокладку и затяните болты с моментом 8–10 Н·м.
Необходимые инструменты и материалы для замены помпы
Для замены помпы на ВАЗ 2110 с 8-клапанным двигателем потребуется стандартный набор инструментов: торцевые головки на 10, 13 и 17 мм, удлинитель и трещотка. Обязателен ключ на 19 мм для ослабления натяжного ролика ремня ГРМ, а также шестигранник на 5 мм для фиксации шкива распредвала. Не забудьте динамометрический ключ – момент затяжки болтов помпы составляет 8–10 Н·м. Для слива охлаждающей жидкости подготовьте емкость объемом не менее 8 литров и шланг диаметром 10–12 мм.
Расходные материалы: новая помпа (артикул 2112-1307010 для двигателей 21114/21124), прокладка помпы (2112-1307013-01), герметик для систем охлаждения (например, ABRO RTV 11AB или аналог). Рекомендуется заменить ремень ГРМ (2112-1006040) и натяжной ролик (2112-1006120), если пробег превышает 50 000 км. Антифриз лучше использовать тот же, что залит в системе – для ВАЗ 2110 подходит G12 или G12+ в объеме 7,8 литра.
Дополнительно: понадобятся плоская отвертка для снятия хомутов патрубков, съемник стопорных колец (если потребуется демонтаж шкива коленвала), а также ветошь и очиститель тормозов для удаления старого герметика. Проверьте состояние шлангов системы охлаждения – при наличии трещин или потери эластичности замените их на новые (артикулы 2110-1303025 и 2110-1303010). Работайте на холодном двигателе, чтобы избежать ожогов и деформации деталей.
Подготовка автомобиля и слив охлаждающей жидкости
Перед началом работ установите автомобиль на ровную площадку, затяните ручной тормоз и включите первую передачу. Отсоедините минусовую клемму аккумулятора, чтобы исключить случайное замыкание. Подготовьте емкость объемом не менее 8 литров для слива антифриза – стандартный объем системы охлаждения ВАЗ 2110 с 8-клапанным двигателем составляет 7,8 литра. Для удобства доступа к сливному крану радиатора снимите защиту картера, если она установлена, открутив четыре болта М6 на 10.
Слив охлаждающей жидкости начинайте с открытия крышки расширительного бачка для сброса давления. Подставьте емкость под сливной кран радиатора, расположенный в нижней части с левой стороны (по ходу движения). Открутите кран на 2–3 оборота ключом на 13 – антифриз начнет вытекать интенсивной струей. После снижения потока переместите емкость под блок цилиндров и выверните пробку сливного отверстия (ключ на 13) на задней стороне двигателя, рядом с выпускным коллектором. Дождитесь полного слива жидкости, затем закрутите обе пробки с усилием 15–20 Н·м, чтобы избежать течей.
Снятие ремня ГРМ и демонтаж старой помпы
Перед началом работ убедитесь, что двигатель остыл, а аккумулятор отключён. Снимите правое переднее колесо и брызговик двигателя, чтобы получить доступ к шкиву коленвала. Ослабьте натяжной ролик ремня ГРМ ключом на 17, повернув его против часовой стрелки, и снимите ремень со шкивов. Зафиксируйте маховик через отверстие в картере сцепления отвёрткой или специальным приспособлением, чтобы предотвратить проворачивание коленвала при откручивании болтов.
Открутите болт крепления шкива коленвала головкой на 19 с удлинителем – момент затяжки составляет 90–100 Н·м, поэтому потребуется значительное усилие. Снимите шкив, затем демонтируйте защитные кожухи ремня ГРМ: верхний (3 болта на 10) и нижний (2 болта на 10). Проверьте состояние снятого ремня на наличие трещин, расслоений или масляных пятен – их наличие указывает на необходимость замены.
- Отсоедините шланги от помпы, предварительно подставив ёмкость для слива охлаждающей жидкости (около 1,5–2 литров).
- Открутите три болта крепления помпы ключом на 10 – два сверху и один снизу. Болты могут прикипеть, поэтому используйте проникающую смазку за 10–15 минут до демонтажа.
- Аккуратно подденьте помпу плоской отвёрткой, избегая повреждения посадочного места на блоке цилиндров. Очистите поверхность от остатков старой прокладки и герметика, используя металлическую щётку или наждачную бумагу с зернистостью P120.

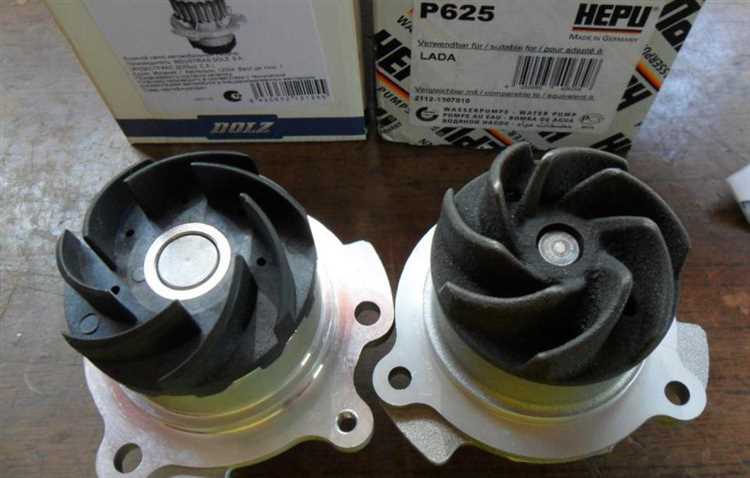

Перед установкой новой помпы сравните её со старой деталью: проверьте совпадение отверстий под болты, диаметр крыльчатки (должен быть не менее 32 мм) и наличие уплотнительного кольца. Если старая помпа имела течь через дренажное отверстие, это свидетельствует о разрушении сальника – новая деталь должна быть проверена на герметичность до установки.
Проверка состояния деталей перед установкой новой помпы
Перед монтажом новой помпы осмотрите приводной ремень ГРМ на наличие трещин, расслоений или замасливания. Даже микроскопические повреждения снижают ресурс насоса на 30–40%. Замените ремень, если его пробег превышает 50 000 км или возраст – 5 лет, независимо от внешнего состояния.
Проверьте шкив коленвала и зубчатый шкив распредвала на износ зубьев. Деформация или сколы приводят к неравномерной нагрузке на помпу, вызывая преждевременный износ подшипника. Используйте штангенциркуль для замера глубины зубьев – допустимое отклонение не более 0,2 мм.
Оцените состояние сальников коленвала и распредвала. Подтекание масла через них загрязняет ремень и ускоряет коррозию металлических частей помпы. Нанесите на сальники тонкий слой герметика ABRO 999 при установке, если наблюдается даже незначительное запотевание.
Проконтролируйте плоскость прилегания корпуса помпы к блоку цилиндров. Неровности более 0,05 мм вызывают утечку охлаждающей жидкости. Используйте лекальную линейку и щуп – при обнаружении дефектов обработайте поверхность притирочной пастой GOI №3 на чугунной плите.
Проверьте термостат на работоспособность. Зависание клапана в закрытом положении приводит к перегреву и повышенному давлению в системе, что разрушает уплотнения помпы. Погрузите термостат в воду, нагрейте до 87–92°C – шток должен полностью открыться за 3–5 секунд.
Осмотрите патрубки системы охлаждения на предмет трещин и потери эластичности. Жесткие или разбухшие шланги создают избыточное сопротивление потоку, увеличивая нагрузку на крыльчатку помпы. Замените патрубки, если их внутренний диаметр уменьшился более чем на 10% от номинального.
Перед установкой новой помпы промойте рубашку охлаждения блока цилиндров раствором лимонной кислоты (50 г на 1 л воды). Накипь и продукты коррозии, оседая на крыльчатке, снижают эффективность насоса на 15–20%. Прогоняйте раствор по системе в течение 30 минут при температуре 80–90°C, затем промойте дистиллированной водой.
Установка новой помпы и правильная центровка
Перед установкой новой помпы очистите привалочную поверхность блока цилиндров от остатков старой прокладки и герметика, используя металлическую щётку и растворитель. Нанесите тонкий слой герметика (например, ABRO 999 или аналогичный термостойкий) на новую прокладку, избегая избытка – толщина слоя не должна превышать 0,5 мм. Установите помпу на место, совместив отверстия под болты, и затяните крепёж в три этапа: сначала все болты от руки, затем с моментом 8–10 Н·м, и окончательно – 12–15 Н·м по схеме «крест-накрест».
Центровка помпы критически важна для предотвращения биения ремня ГРМ и преждевременного износа подшипников. Проверьте соосность шкива помпы со шкивами коленвала и распредвала с помощью металлической линейки или специального шаблона: зазор между линейкой и поверхностью шкивов не должен превышать 0,5 мм по всей длине. Если отклонение больше, отрегулируйте положение помпы, ослабив крепёж и подложив тонкие шайбы (0,1–0,3 мм) под фланец корпуса. После регулировки повторно затяните болты с указанным моментом.
После установки залейте охлаждающую жидкость до уровня между метками «MIN» и «MAX» на расширительном бачке, удалите воздушные пробки, прокрутив двигатель стартером (без запуска) при открытых пробках радиатора и бачка. Запустите двигатель, прогрейте до 90°C и проверьте отсутствие течей в местах соединений. Если помпа работает с посторонними шумами или наблюдается утечка, немедленно остановите двигатель и устраните неисправность – даже незначительное смещение может привести к обрыву ремня ГРМ.
Сборка ремня ГРМ и натяжение роликов

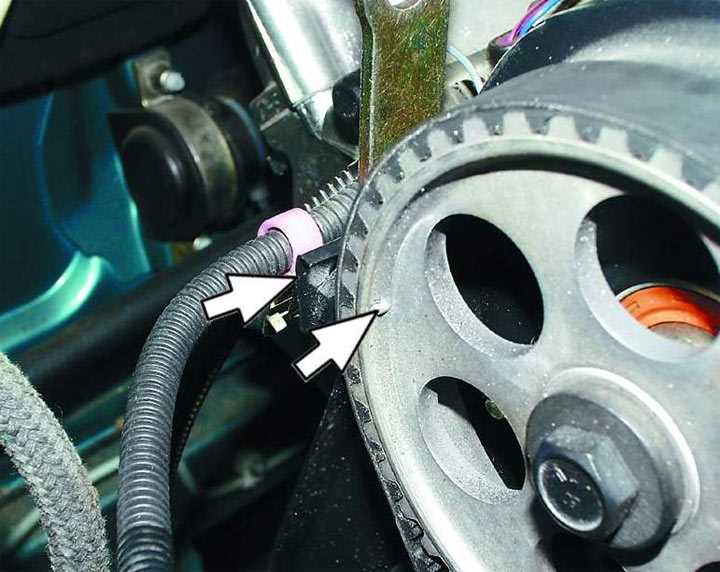

Установите шкив распредвала, совместив метку на его зубчатом венце с приливом на задней крышке ГРМ. Проверьте положение коленвала: метка на маховике должна совпадать с треугольным указателем на картере сцепления. Если совпадения нет, прокрутите коленвал на один оборот ключом на 17 за болт шкива. Наденьте ремень ГРМ на шкив коленвала, затем на шкив помпы, обводной ролик и шкив распредвала, соблюдая направление вращения (стрелки на ремне). Оставьте свободным участок между шкивом распредвала и натяжным роликом.
Для натяжения ремня используйте специальный ключ или съемник стопорных колец. Вставьте инструмент в отверстия натяжного ролика и поверните его против часовой стрелки до совмещения меток на корпусе и подвижной части ролика. Удерживая ролик в этом положении, затяните фиксирующий болт моментом 35–40 Н·м. Проверьте натяжение: ремень должен прогибаться на 5–6 мм при усилии 10 кгс в середине участка между шкивами распредвала и помпы.
- Прокрутите коленвал на два полных оборота по часовой стрелке, проверяя совпадение меток на маховике и шкиве распредвала.
- Если метки не совпадают, ослабьте натяжной ролик и повторите установку ремня.
- При правильной сборке ремень не должен касаться защитных кожухов или смещаться на зубьях шкивов.
Затяните болты крепления шкива коленвала моментом 90–100 Н·м, предварительно зафиксировав маховик отверткой через окно в картере сцепления. Установите переднюю крышку ГРМ, закрепив ее болтами с моментом 8–10 Н·м. Проверьте работу механизма на слух: при запуске двигателя не должно быть посторонних шумов от ремня или роликов. Если слышен свист, ослабьте натяжение на 1–2 мм и повторите проверку.
Заправка системы охлаждения и удаление воздушных пробок
После установки новой помпы залейте охлаждающую жидкость через расширительный бачок до отметки «MAX». Используйте только рекомендованный антифриз (например, Felix Carbox G12+ или Sintec Lux G12) в пропорции 50/50 с дистиллированной водой. Не доливайте жидкость до верхнего уровня сразу – оставьте 2–3 см до края, чтобы избежать выплескивания при прогреве. Закройте крышку бачка и запустите двигатель на 2–3 минуты, затем заглушите и проверьте уровень: при необходимости долейте до нормы.
Для удаления воздушных пробок прогрейте двигатель до включения вентилятора радиатора, предварительно сняв крышку расширительного бачка. Следите за температурой по датчику – она должна стабилизироваться на 90–95°C. На работающем моторе аккуратно сожмите верхний патрубок радиатора рукой (в перчатке) 3–4 раза, чтобы выгнать воздух. Если пробка осталась, приподнимите переднюю часть автомобиля на 20–30 см (например, домкратом) и повторите процедуру – это сместит воздух к бачку.
После остывания двигателя проверьте уровень жидкости: он должен находиться между отметками «MIN» и «MAX». Если антифриз уходит, ищите утечки в местах соединений патрубков, на помпе или радиаторе. Не используйте герметики для системы охлаждения – они забивают каналы и снижают эффективность теплообмена. При первом запуске после замены помпы следите за температурой в течение 50–100 км пробега: резкий рост показаний указывает на неисправность термостата или остаточную воздушную пробку.
Проверка работы двигателя и устранение возможных утечек
После установки новой помпы запустите двигатель и прогрейте его до рабочей температуры (90–95°C по указателю на панели приборов). Внимательно следите за показаниями температуры: если стрелка резко поднимается выше нормы или мигает лампа перегрева, немедленно заглушите мотор. Проверьте уровень охлаждающей жидкости в расширительном бачке – он должен находиться между метками «MIN» и «MAX». При падении уровня долейте антифриз той же марки, что и в системе, избегая смешивания разных типов.
Осмотрите место установки помпы, патрубки и соединения на предмет подтеканий. Особое внимание уделите стыку помпы с блоком цилиндров, а также хомутам на верхнем и нижнем патрубках радиатора. Даже незначительные капли антифриза могут свидетельствовать о неплотном прилегании прокладки или недостаточной затяжке болтов крепления помпы. В случае обнаружения утечки подтяните болты моментом 10–12 Н·м, используя динамометрический ключ, или замените прокладку, если течь не устраняется.
Прослушайте работу двигателя на холостых оборотах и при плавном увеличении оборотов до 2000–2500 об/мин. Новая помпа не должна издавать посторонних шумов: свиста, скрежета или стука. Если слышен металлический скрежет, это указывает на неисправность подшипника помпы или попадание посторонних частиц в систему охлаждения. В таком случае требуется повторная разборка и проверка состояния крыльчатки, вала и подшипникового узла. Также убедитесь, что ремень ГРМ не проскальзывает и не имеет следов износа.
После остановки двигателя дайте ему остыть в течение 15–20 минут, затем повторно проверьте уровень антифриза и герметичность соединений. Если уровень жидкости упал, но утечек не обнаружено, возможно, в системе остался воздух. Для его удаления ослабьте хомут на верхнем патрубке радиатора, запустите двигатель и дождитесь, пока из-под патрубка не пойдет ровная струя антифриза без пузырьков. После этого затяните хомут и долейте жидкость до нормы. При повторном запуске проконтролируйте температуру двигателя в течение 10–15 минут езды.
