Зеркало с камерой заднего вида как работает

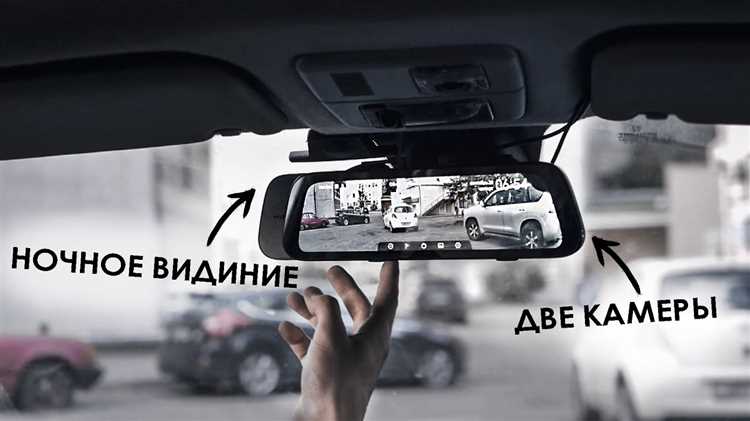

Зеркало с камерой заднего вида – это гибридное устройство, объединяющее традиционное зеркало и цифровой дисплей. В основе его работы лежит камера высокого разрешения (обычно 720p или 1080p), установленная на заднем бампере или крышке багажника. Она передает изображение на экран, встроенный в зеркало, через коаксиальный кабель или беспроводной модуль. Размер дисплея, как правило, составляет 5–10 дюймов, а угол обзора камеры достигает 120–170 градусов, что устраняет «слепые зоны» классического зеркала.

Ключевой элемент системы – процессор, обрабатывающий видеопоток в реальном времени. Современные модели поддерживают функции динамической разметки парковки, коррекции искажений широкоугольного объектива и ночного режима с инфракрасной подсветкой. Задержка сигнала не превышает 100 мс, что критично для безопасного маневрирования. Некоторые зеркала оснащены датчиками движения, автоматически переключающимися на камеру при включении задней передачи.

Для корректной работы важно правильно настроить камеру: центр изображения должен совпадать с осевой линией автомобиля, а горизонт – находиться на уровне 1/3 высоты экрана. Рекомендуется использовать кабели с экранированием от помех, особенно в автомобилях с мощными аудиосистемами. При выборе устройства обращайте внимание на IP67 или выше – это гарантирует защиту от пыли и влаги. Для стабильной работы в мороз выбирайте модели с подогревом объектива.

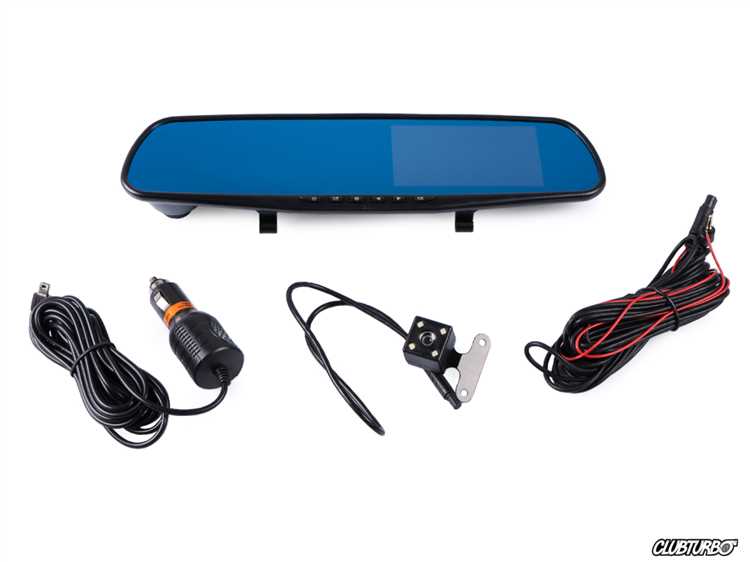

Какие компоненты входят в систему зеркала с камерой

Центральный элемент системы – камера заднего вида, устанавливаемая на бампере или крышке багажника. Модели различаются по углу обзора (от 120° до 180°), разрешению (VGA, 720p, 1080p) и типу матрицы (CMOS или CCD). Камеры с разрешением 1080p обеспечивают четкость изображения на расстоянии до 15 метров, но требуют высокоскоростного интерфейса передачи данных, например, HDMI или специализированного коаксиального кабеля. Дополнительно камеры оснащаются инфракрасной подсветкой для ночной съемки и водонепроницаемым корпусом с классом защиты IP67 или выше.

Для передачи видеосигнала используются кабели и разъемы, выбор которых зависит от типа камеры и зеркала. Стандартные решения включают:

• Коаксиальный кабель RG59 или RG6 – для аналоговых камер с разрешением до 720p;
• Витая пара Cat5e/Cat6 – для IP-камер с поддержкой PoE (питание через Ethernet);
• HDMI-кабель – для цифровых камер с разрешением 1080p и выше.

При монтаже важно учитывать длину кабеля: превышение 10 метров для аналоговых систем приводит к потерям сигнала, а для цифровых – к задержкам. Рекомендуется использовать экранированные кабели и избегать прокладки рядом с источниками электромагнитных помех.

Блок управления (ECU) – это микрокомпьютер, отвечающий за обработку видеопотока, наложение графических элементов (парковочные линии, дистанционные метки) и интеграцию с другими системами автомобиля. Современные ECU поддерживают функции:

• Автоматическое переключение между зеркалом и камерой при включении задней передачи;
• Коррекцию искажений объектива (фиш-ай);
• Синхронизацию с датчиками парковки для отображения расстояния до препятствий.

Производители, такие как Ficosa или Gentex, используют процессоры с архитектурой ARM Cortex-A7 или аналогичные для обеспечения минимальной задержки обработки (менее 100 мс). При выборе системы стоит обратить внимание на совместимость ECU с протоколом CAN-шины автомобиля для корректной работы с бортовым компьютером.

Датчики и вспомогательные устройства расширяют функциональность системы. В базовой комплектации это датчик включения задней передачи, подключаемый к фонарям заднего хода. В продвинутых моделях добавляются:

• Гироскоп и акселерометр – для стабилизации изображения при тряске;
• Датчик освещенности – для автоматической регулировки яркости дисплея;
• Микрофон – для голосовых подсказок или записи звука.

Для питания системы требуется стабильный источник напряжения 12 В с током потребления от 1 до 3 А в зависимости от модели. Рекомендуется подключать зеркало напрямую к аккумулятору через предохранитель на 10 А, избегая использования прикуривателя, чтобы исключить помехи от других устройств.

Последний, но критически важный компонент – программное обеспечение. Оно отвечает за калибровку камеры, настройку парковочных линий и обновление прошивки. В заводских системах ПО разрабатывается под конкретную модель автомобиля, но для универсальных зеркал доступны решения с открытым исходным кодом, например, OpenAuto или Crankshaft. При самостоятельной установке важно проверить совместимость ПО с разрешением камеры и типом дисплея. Регулярные обновления прошивки устраняют баги и добавляют новые функции, такие как распознавание объектов или интеграция с системами ADAS.

Как подключается камера заднего вида к зеркалу

Подключение камеры заднего вида к зеркалу начинается с выбора совместимого оборудования. Большинство современных зеркал с дисплеем поддерживают аналоговый (композитный) или цифровой (HDMI, AHD, CVBS) сигнал. Перед покупкой проверьте тип разъема на камере и зеркале: RCA (желтый штекер) для аналогового сигнала, mini-HDMI или специальные автомобильные разъемы для цифровых решений. Некоторые зеркала оснащены встроенным декодером, что позволяет подключать камеры без дополнительных адаптеров.

Для подключения потребуется проложить кабель от камеры к зеркалу. Оптимальный маршрут – вдоль штатной проводки автомобиля, через багажник, потолок и стойки дверей. Используйте гофрированные трубки или пластиковые клипсы, чтобы защитить провода от перетирания и вибрации. Длина кабеля должна быть достаточной, но не избыточной: стандартные комплекты поставляются с проводами 5–7 метров, чего хватает для большинства легковых автомобилей. При необходимости удлинители можно приобрести отдельно, но избегайте соединений на открытых участках – это снижает качество сигнала.

Питание камеры подключается к фонарю заднего хода или к отдельному проводу через реле. Первый вариант проще: при включении задней передачи камера автоматически активируется. Для этого найдите провод питания фонаря (обычно синий или зеленый с черной полосой) и подсоедините к нему красный провод камеры через изолированную клемму. Если камера должна работать постоянно, используйте отдельный провод от аккумулятора с предохранителем на 5 А. В таблице ниже приведены типовые цвета проводов для разных автомобилей:

После прокладки кабеля и подключения питания соедините видеовыход камеры с входом зеркала. Для аналоговых систем используйте RCA-разъем, для цифровых – соответствующий кабель (например, mini-HDMI). Убедитесь, что соединения плотные и защищены от влаги: используйте термоусадочные трубки или изоленту. Если зеркало не распознает сигнал, проверьте настройки в меню устройства – некоторые модели требуют ручного выбора источника видео (AV1, AV2, HDMI). Также возможны помехи из-за некачественного заземления: подключите черный провод камеры к кузову автомобиля или к штатной массе.

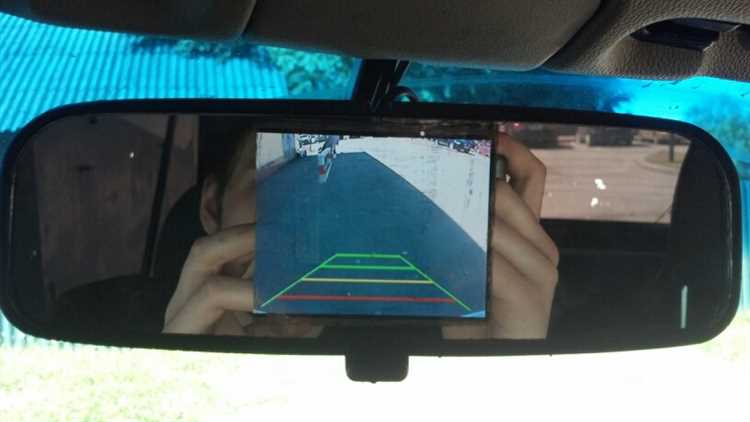

Завершающий этап – настройка изображения. В зеркалах с дисплеем доступны регулировки яркости, контрастности и угла обзора. Для камер с динамическими линиями разметки (парковочными линиями) откалибруйте их через меню зеркала, следуя инструкции производителя. Если изображение перевернуто, измените настройку «Mirror» или «Flip» в параметрах. При слабом сигнале замените кабель на экранированный или установите усилитель видеосигнала. После проверки всех соединений зафиксируйте зеркало на штатном креплении, убедившись, что оно не мешает обзору и не вибрирует во время движения.

Почему изображение с камеры отображается прямо в зеркале

Современные зеркала заднего вида с интегрированным дисплеем используют технологию полупрозрачного отражающего слоя. Этот слой, обычно изготовленный из тонкой металлизированной пленки или специального покрытия на основе оксидов металлов, пропускает часть света (около 20–30%) и отражает остальное. Когда камера передает сигнал на встроенный ЖК-экран за зеркалом, изображение проецируется сквозь полупрозрачную поверхность, создавая иллюзию наложения картинки на отражение.

Ключевой элемент – поляризационные фильтры. Экран камеры и зеркало оснащены фильтрами с перпендикулярной поляризацией, что позволяет подавлять паразитные блики и повышать контрастность изображения. Без такой системы свет от экрана рассеивался бы, делая картинку размытой или невидимой при ярком солнце. Производители, например Gentex или Magna, используют фильтры с углом поляризации 45° и 135° для оптимальной передачи сигнала.

Разрешение встроенного дисплея критически важно. Стандартные решения работают в диапазоне 480×320 до 1280×720 пикселей. Чем выше разрешение, тем четче изображение, но при этом растет нагрузка на процессор камеры. Для зеркал с функцией автозатемнения (например, электрохромных) рекомендуется выбирать модели с разрешением не ниже 800×480, чтобы избежать пикселизации при масштабировании.

Яркость экрана должна адаптироваться к внешним условиям. В солнечный день дисплей автоматически увеличивает подсветку до 600–800 кд/м², а ночью снижает до 50–100 кд/м², чтобы не слепить водителя. Датчики освещенности, интегрированные в зеркало, корректируют яркость с частотой 10–15 раз в секунду. При выборе устройства обращайте внимание на наличие автоматической регулировки – ручные настройки неэффективны в динамичных условиях.

Угол обзора дисплея влияет на видимость изображения под разными углами. TN-матрицы, часто используемые в бюджетных моделях, имеют угол обзора около 60°, что приводит к искажениям при взгляде сбоку. IPS-экраны обеспечивают угол до 178°, сохраняя цветопередачу и контрастность. Для зеркал с широким углом обзора (например, в грузовиках) IPS – единственный приемлемый вариант.

Задержка передачи сигнала от камеры к дисплею не должна превышать 100 мс. Превышение этого порога создает эффект «размытия» при движении задним ходом, что опасно при маневрировании. Современные системы, такие как Sony IMX324 или OmniVision OV10640, обеспечивают задержку 30–50 мс за счет аппаратного ускорения обработки видеопотока. При установке проверяйте совместимость камеры и дисплея по протоколу передачи данных (например, LVDS или MIPI-CSI).

Температурный диапазон работы дисплея – от -40°C до +85°C. При низких температурах жидкие кристаллы замедляют реакцию, что приводит к «замерзанию» изображения. Производители решают проблему подогревом экрана или использованием специальных жидкокристаллических смесей с низкой вязкостью. В регионах с суровым климатом выбирайте модели с активным подогревом, например, от компании Ficosa.

Калибровка изображения – обязательный этап после установки. Даже минимальное смещение дисплея относительно зеркала приводит к рассогласованию реального и отображаемого пространства. Используйте программное обеспечение производителя (например, «MirrorLink Calibration Tool») или ручную настройку по контрольным точкам. Для точности рекомендуется проводить калибровку на ровной площадке с разметкой через каждые 50 см на расстоянии до 5 метров от камеры.

Как настроить угол обзора и яркость дисплея в зеркале

Большинство современных зеркал с камерой заднего вида оснащены регулировкой угла обзора через меню настроек. Найдите кнопку «Menu» или «Settings» на корпусе зеркала или пульте управления – обычно она расположена сбоку или снизу. В разделе «Camera» или «View Angle» выберите один из предустановленных режимов: широкий (120–180°), средний (90–120°) или узкий (60–90°). Широкий угол полезен для парковки в стеснённых условиях, но может искажать перспективу, а узкий – для движения по трассе, где важна точность расстояний.

Для ручной настройки угла обзора используйте сенсорные кнопки или джойстик, если зеркало поддерживает эту функцию. Поворачивайте камеру по горизонтали и вертикали с шагом в 5–10°, пока изображение не охватит нужную зону. Ориентируйтесь на метки парковочных линий или бордюры – они должны быть видны целиком без обрезки. Избегайте чрезмерного наклона вниз: это сокращает видимость препятствий на расстоянии более 3 метров.

Яркость дисплея регулируется отдельно для дневного и ночного режимов. В солнечную погоду установите значение в диапазоне 70–90% – этого достаточно для чёткой картинки без бликов. Ночью снизьте яркость до 30–50%, чтобы избежать ослепления отражённым светом фар. В некоторых моделях яркость переключается автоматически при включении габаритных огней или задней передачи – проверьте настройки в разделе «Display» или «Brightness».

Если дисплей зеркала не реагирует на изменения яркости, проверьте питание камеры и соединение с бортовым компьютером. Убедитесь, что разъём кабеля не окислен и плотно вставлен в гнездо. При наличии адаптера HDMI или RCA сигнала попробуйте подключить камеру напрямую к монитору для диагностики. В случае программных сбоев выполните сброс настроек до заводских через меню «Reset» – это часто устраняет конфликты параметров.

Для точной калибровки угла обзора используйте тестовый объект на расстоянии 1–1,5 метра от бампера. Это может быть лист бумаги с нанесённой сеткой или специальная мишень для настройки камер. Отрегулируйте положение камеры так, чтобы горизонтальные линии на объекте совпадали с парковочными метками на экране. Зафиксируйте настройки и проверьте их в реальных условиях парковки – при необходимости скорректируйте повторно.

Какие режимы работы поддерживает зеркало с камерой

Современные зеркала с камерой заднего вида оснащены несколькими режимами, расширяющими функциональность стандартного отражения. Основной – режим зеркала, при котором устройство работает как обычное салонное зеркало, но с возможностью переключения на видеопоток с камеры при движении задним ходом. Этот режим автоматически активируется при включении передачи заднего хода, обеспечивая обзор без мертвых зон.

Режим ночного видения использует инфракрасную подсветку или алгоритмы обработки изображения для улучшения видимости в темноте. Камера фиксирует объекты на расстоянии до 10–15 метров, даже при отсутствии внешнего освещения, а зеркало снижает яркость экрана, чтобы не слепить водителя. Производители, такие как Gentex или Magna, интегрируют этот режим в модели с датчиками освещенности, переключающимися автоматически при наступлении сумерек.

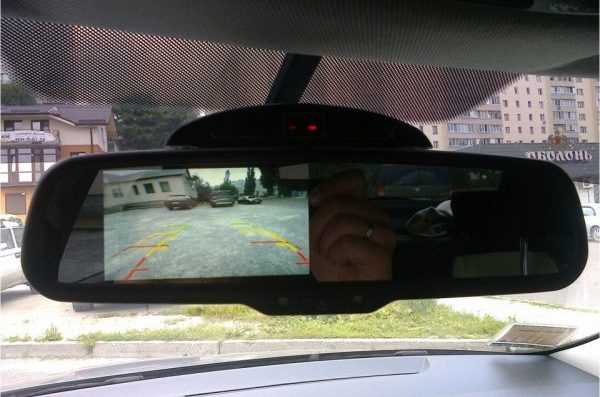

Парковочный режим активируется не только при движении назад, но и при низкой скорости (обычно до 10 км/ч). В этом случае на дисплее отображаются динамические линии разметки, адаптирующиеся к углу поворота руля. Некоторые системы, например, у BMW или Mercedes, дополнительно показывают расстояние до препятствий в сантиметрах, что критично при парковке в стесненных условиях.

Режим панорамного обзора (360°) объединяет изображения с нескольких камер – передней, задней и боковых – в единую картинку сверху. Это позволяет видеть автомобиль и окружающее пространство как бы с высоты птичьего полета. Режим полезен при маневрировании на парковках или в узких дворах, но требует калибровки камер после замены шин или ремонта подвески, иначе линии разметки будут искажены.

В режиме записи зеркало с камерой функционирует как видеорегистратор, сохраняя данные на microSD-карту. Запись может вестись непрерывно или по событию – при срабатывании датчика удара (G-сенсора). Некоторые модели, например, от Garmin или Nextbase, поддерживают циклическую запись с разрешением 1080p и частотой 30 кадров в секунду, а также сохраняют отдельные файлы при нажатии кнопки аварийной фиксации.

Режим мониторинга слепых зон использует боковые камеры или радары для отображения объектов, невидимых в зеркалах. При обнаружении автомобиля в слепой зоне на дисплее появляется предупреждающий индикатор, а в некоторых системах (например, у Toyota Safety Sense) – и звуковой сигнал. Этот режим снижает риск столкновений при перестроении, особенно на скоростях выше 30 км/ч.

В режиме настройки пользователь может корректировать параметры изображения: яркость, контрастность, угол обзора камеры и даже цвет линий парковочной разметки. Например, в зеркалах с камерой от Pioneer доступна регулировка чувствительности датчиков дождя, а в моделях от Kenwood – настройка зон детекции движения для режима записи. Производители рекомендуют обновлять ПО устройства каждые 6–12 месяцев, чтобы исправлять ошибки и добавлять новые функции.

Как синхронизировать зеркало с другими системами автомобиля

Современные зеркала с камерой заднего вида редко работают изолированно – их функционал расширяется за счёт интеграции с бортовыми системами. Первым шагом становится подключение к CAN-шине автомобиля, если она предусмотрена производителем. Большинство зеркал с поддержкой синхронизации используют стандартные протоколы обмена данными, такие как CAN 2.0B или LIN, для передачи сигналов от датчиков парковки, системы стабилизации или модуля управления кузовом. Без корректного подключения к CAN зеркало не сможет получать данные о скорости, включённом поворотнике или активации задней передачи, что лишает его ключевых функций.

• Проверьте наличие свободных контактов в разъёме зеркала – для синхронизации с системой кругового обзора (360°) часто требуется дополнительный вход видеосигнала от боковых камер.
• Используйте экранированные кабели для подключения к CAN-шине, чтобы избежать помех от работы двигателя или генератора.
• Обновите прошивку зеркала до последней версии – производители регулярно добавляют поддержку новых моделей автомобилей и исправляют ошибки синхронизации.

Интеграция с системой помощи при парковке требует настройки пороговых значений срабатывания. Например, если зеркало должно автоматически переключаться на вид камеры при обнаружении препятствия ближе 1,5 метра, этот параметр задаётся в меню настроек зеркала или через диагностический сканер. В некоторых моделях, таких как Gentex HomeLink, синхронизация с датчиками парковки происходит через отдельный модуль, который необходимо активировать в бортовом компьютере автомобиля.

Для работы с навигационной системой зеркало должно поддерживать протокол NMEA 0183 или NMEA 2000, если речь идёт о передаче данных о скорости и направлении движения. Это позволяет отображать на экране зеркала стрелки поворотов или предупреждения о приближении к повороту. В случае с Android Auto или Apple CarPlay синхронизация происходит через Bluetooth или USB, но для стабильной работы требуется версия прошивки зеркала не ниже 2.3.4 (для Android) или 1.5.2 (для iOS).

Синхронизация с системой адаптивного освещения (AFS) или автоматическим затемнением зеркала требует подключения к датчику освещённости. В большинстве случаев используется аналоговый сигнал 0–5 В, где 0 В соответствует полной темноте, а 5 В – яркому солнечному свету. Если зеркало не реагирует на изменение освещения, проверьте сопротивление датчика – оно должно составлять 10–15 кОм в темноте и 1–2 кОм при ярком свете.

При подключении к системе бесключевого доступа или иммобилайзеру зеркало может использоваться как дополнительный дисплей для отображения статуса блокировки дверей или предупреждений о оставленном ключе в салоне. Для этого требуется подключение к модулю BCM (Body Control Module) через шину K-Line или CAN FD. В некоторых автомобилях, например, в моделях BMW с системой Comfort Access, зеркало синхронизируется с блоком управления кузовом через отдельный радиоканал на частоте 433 МГц, что исключает задержки при передаче сигнала.
