Электромагнитный клапан на ВАЗ 2106 – ключевой элемент системы холостого хода карбюратора Озон или ДААЗ 2107. Его основная задача – регулировать подачу топливной смеси в режиме холостого хода, обеспечивая стабильные обороты двигателя при закрытой дроссельной заслонке. Клапан работает в паре с блоком управления экономайзером принудительного холостого хода (ЭПХХ), отключая подачу топлива при торможении двигателем, что снижает расход бензина и токсичность выхлопа.
Конструктивно клапан представляет собой соленоид с запорным элементом, который перекрывает канал подачи топлива при подаче напряжения. На ВАЗ 2106 он установлен на корпусе карбюратора и подключается к электросети через разъем с двумя проводами: один идет на «+12 В» от замка зажигания, второй – на управляющий сигнал от блока ЭПХХ. При неисправности клапана двигатель может глохнуть на холостых оборотах, работать с перебоями или расходовать больше топлива.
Проверка работоспособности клапана проводится мультиметром: сопротивление обмотки должно составлять 70–100 Ом. Если значение выходит за эти пределы, клапан подлежит замене. Также стоит убедиться в целостности проводки и исправности блока ЭПХХ – часто проблемы кроются именно в них. При замене рекомендуется использовать оригинальные детали или аналоги от проверенных производителей (например, «Пекар» или «СОАТЭ»), так как некачественные клапаны быстро выходят из строя.
Для продления срока службы электромагнитного клапана важно следить за чистотой топливной системы и использовать качественный бензин. Засорение каналов карбюратора или попадание грязи в клапан может привести к его заклиниванию. Регулярная проверка и своевременная замена фильтров (топливного и воздушного) снизят риск неисправностей и обеспечат стабильную работу двигателя.
Где расположен электромагнитный клапан в карбюраторе ВАЗ 2106
Электромагнитный клапан на ВАЗ 2106 установлен непосредственно в корпусе карбюратора, модели ДААЗ 2107-1107010 или его модификациях. Его положение – правая сторона карбюратора, если смотреть со стороны моторного отсека, лицом к двигателю. Клапан вкручивается в резьбовое отверстие на корпусе, расположенное между каналами системы холостого хода и переходной системы.
Для точного определения местоположения достаточно найти винт качества смеси – клапан находится чуть выше и правее него, на одной линии с топливными жиклёрами. Внешне он выглядит как металлический цилиндр с шестигранной головкой под ключ на 13 мм и электрическим разъёмом на торце.
На карбюраторах ранних выпусков (до 1985 года) клапан мог устанавливаться под углом, но на большинстве экземпляров ВАЗ 2106 он расположен вертикально. Резьбовое соединение уплотняется медной или алюминиевой шайбой – её состояние критично для герметичности системы.
При демонтаже обратите внимание на два канала, выходящих к клапану: один ведёт к эмульсионному колодцу, второй – к воздушному жиклёру холостого хода. Засорение любого из них приводит к нестабильной работе двигателя на холостых оборотах, даже если сам клапан исправен.
Доступ к электромагнитному клапану возможен без снятия карбюратора, но требует отсоединения воздушного фильтра и частичной разборки системы впуска. Для удобства рекомендуется использовать удлинённую головку на 13 мм с трещоткой – стандартный ключ не всегда помещается в ограниченном пространстве.
На моделях с подогревом карбюратора (терморегулятором) клапан может быть смещён ближе к термоэлементу. В этом случае при замене важно не повредить резиновые шланги системы охлаждения, проходящие рядом. Перед откручиванием слейте охлаждающую жидкость из малого контура.
Если клапан не удаётся обнаружить визуально, проверьте электрическую цепь: при включении зажигания на его контактах должно появляться напряжение 12 В. Отсутствие сигнала указывает на неисправность реле или проводки, а не на проблему с самим клапаном.
Как проверить работоспособность электромагнитного клапана мультиметром
Для проверки питания снимите клапан с карбюратора, не отсоединяя провод. Включите зажигание, но не запускайте двигатель. Переведите мультиметр в режим постоянного напряжения (DCV) на предел 20 В. Подключите один щуп к проводу клапана, второй – к массе автомобиля. При исправной цепи прибор должен показывать напряжение бортовой сети (12–14 В). Если напряжение отсутствует, проверьте предохранитель №9 (8 А) в монтажном блоке и целостность проводки от блока управления до клапана.
Проверка на короткое замыкание требует отключения клапана от электрической цепи. Установите мультиметр в режим прозвонки или измерения сопротивления на пределе 2 кОм. Подключите один щуп к центральному контакту клапана, второй – к его корпусу. Прибор не должен показывать сопротивление или издавать звуковой сигнал. Если цепь прозванивается, обмотка замкнута на массу, и клапан подлежит замене.
Динамическую проверку проводите на работающем двигателе. Запустите мотор и прогрейте его до рабочей температуры. Подключите мультиметр в режиме измерения постоянного напряжения (20 В) между проводом клапана и массой. При резком открытии дроссельной заслонки напряжение должно кратковременно падать до 0 В, затем возвращаться к 12–14 В. Отсутствие падения напряжения свидетельствует о неисправности блока управления или датчика положения дроссельной заслонки.
Если клапан не срабатывает при подаче напряжения, проверьте его механическую часть. Снимите клапан с карбюратора, подайте на него 12 В от аккумулятора. Исправный клапан должен издавать характерный щелчок, а игла – полностью втягиваться. Если щелчка нет, но сопротивление обмотки в норме, замените клапан – заклинило иглу или повреждена пружина. Не подавайте напряжение дольше 2–3 секунд, чтобы избежать перегрева обмотки.
При проверке учитывайте температурный режим. После длительной работы двигателя корпус клапана нагревается до 80–90 °C. Сопротивление обмотки при этом может увеличиваться на 5–10 Ом. Если мультиметр показывает пограничные значения (например, 88–92 Ом), повторите измерение после остывания клапана. Разница в показаниях более 15 Ом указывает на межвитковое замыкание.
Какие признаки указывают на неисправность клапана в системе холостого хода
- Плавающие обороты – стрелка тахометра хаотично колеблется в диапазоне 500–1500 об/мин без нажатия на педаль газа.
- Двигатель глохнет при переходе на нейтральную передачу или после резкого сброса газа, особенно на прогретом моторе.
- Заметное увеличение расхода топлива (на 10–20%) при отсутствии других видимых причин.
- Появление ошибки «Check Engine» с кодом P0505 (неисправность системы холостого хода) при диагностике.
- Стук или щелчки из-под капота в районе карбюратора при включении зажигания – признак заклинивания клапана или обрыва обмотки.
Для точной диагностики отсоедините провод питания клапана на работающем двигателе: если обороты не изменятся или мотор заглохнет – клапан неисправен. Проверьте сопротивление обмотки мультиметром: норма – 70–100 Ом. При отклонениях замените деталь, предварительно очистив посадочное место от нагара и грязи. Используйте только оригинальные клапаны (артикул 2101-1148300) или проверенные аналоги, так как некачественные запчасти быстро выходят из строя.
Как правильно демонтировать и установить клапан без повреждений
Перед началом работ отключите аккумулятор, сняв клемму «минус». Это исключит случайное замыкание и повреждение электрических компонентов. На ВАЗ 2106 электромагнитный клапан системы холостого хода расположен на впускном коллекторе, за карбюратором. Для доступа к нему потребуется демонтировать корпус воздушного фильтра, открутив три гайки ключом на 10 и отсоединив шланг вентиляции.
Отсоедините электрический разъем клапана, нажав на фиксатор и потянув его на себя. Если разъем прикипел, используйте тонкую отвертку, чтобы аккуратно поддеть его, избегая повреждения контактов. Проверьте состояние проводов – при наличии трещин или окисления замените их перед установкой нового клапана.
Клапан крепится к коллектору двумя болтами под ключ на 8. Открутите их против часовой стрелки, удерживая корпус клапана рукой, чтобы избежать перекоса и повреждения резьбы. Если болты не поддаются, нанесите проникающую смазку (например, WD-40) и дайте ей подействовать 5–10 минут. Не применяйте чрезмерное усилие – риск сорвать шлицы или сломать болт высок.
При снятии клапана обратите внимание на уплотнительное кольцо. Оно должно остаться на коллекторе или выйти вместе с клапаном. Если кольцо повреждено или потеряло эластичность, замените его новым (каталожный номер 2101-1107010-01). Установка клапана с дефектным уплотнителем приведет к подсосу воздуха и нестабильной работе двигателя.
Перед установкой нового клапана очистите посадочное место на коллекторе от грязи и масляных отложений. Используйте ветошь и очиститель карбюратора, но избегайте абразивных материалов – они могут повредить поверхность. Нанесите тонкий слой моторного масла на новое уплотнительное кольцо для облегчения монтажа и герметичности соединения.
Установите клапан на место, совместив отверстия под болты. Затяните болты крест-накрест с моментом 8–10 Н·м. Превышение момента затяжки может привести к деформации корпуса клапана или срыву резьбы в коллекторе. Подключите электрический разъем до щелчка фиксатора – это гарантирует надежный контакт.
После установки запустите двигатель и проверьте его работу на холостом ходу. Обороты должны быть стабильными, без «плавания». Если двигатель глохнет или работает с перебоями, отключите разъем клапана – при исправной системе это должно вызвать остановку двигателя. В противном случае проверьте целостность проводки и правильность подключения.
Какое напряжение должно подаваться на клапан при включении зажигания
На электромагнитный клапан системы холостого хода (ЭПХХ) ВАЗ 2106 при включении зажигания должно подаваться напряжение 12 В ± 0,5 В. Это значение соответствует номинальному напряжению бортовой сети автомобиля с исправным генератором и аккумулятором. Проверку проводят мультиметром в режиме измерения постоянного напряжения, подключая щупы к контактам клапана при включённом зажигании, но не запущенном двигателе. Отклонение более чем на 1 В указывает на проблемы с проводкой, реле или блоком управления.
Если напряжение отсутствует или ниже 10 В, первым делом проверяют предохранитель F1 (8 А) в монтажном блоке, целостность проводов от блока управления ЭПХХ (расположен под панелью приборов) до клапана и состояние разъёма. Окисление контактов – частая причина падения напряжения. При исправной цепи и наличии 12 В на входе клапана, но отсутствии щелчка (срабатывания), диагностируют обрыв обмотки клапана или заклинивание механической части.
В режиме холостого хода напряжение на клапане должно оставаться стабильным. Если оно пропадает или скачет при работе двигателя, проверяют датчик положения дроссельной заслонки и блок управления ЭПХХ. Для точной диагностики используют диагностический сканер или осциллограф, фиксируя сигналы на управляющем проводе (обычно чёрно-белый) при изменении оборотов.
Чем заменить штатный электромагнитный клапан при отсутствии оригинала

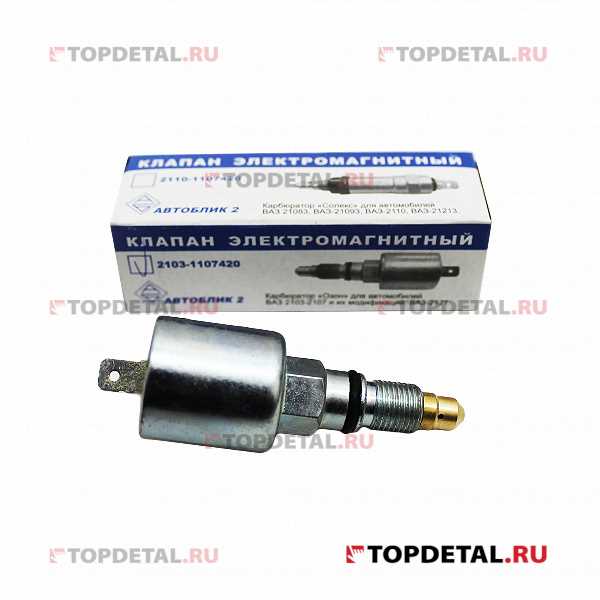

Штатный электромагнитный клапан ВАЗ 2106 (2103-1107420) отвечает за управление подачей топлива в карбюратор. При его отсутствии можно использовать аналоги с идентичными параметрами: напряжение питания 12 В, ток срабатывания не более 0,5 А, резьба М12×1,25 и рабочее давление до 0,3 МПа. Наиболее близкие по характеристикам – клапаны от карбюраторных моделей ВАЗ 2105, 2107 и 2108, но с обязательной проверкой посадочного места.
Из импортных аналогов подходит клапан *Weber 78500.01* или *Pierburg 7.20001.01.0*. Оба имеют совместимую резьбу и электрические параметры, но требуют адаптации кронштейна крепления. Перед установкой проверьте сопротивление обмотки – оно должно быть в пределах 80–120 Ом. Если значение ниже, клапан перегреется и выйдет из строя.
Для временного решения допустимо использовать универсальные электромагнитные клапаны с резьбой М12, например *Hella 8EA 003 001-011* или *Valeo 247300*. Они применяются в системах омывателя фар и имеют схожие габариты, но не рассчитаны на длительную работу в топливной системе. Максимальный срок эксплуатации – 3–5 тыс. км, после чего возможны утечки или залипание.
При выборе клапана от иномарок обратите внимание на модели с карбюраторными двигателями 80-х годов: *Toyota 21330-15010* (для 4A-F), *Nissan 16610-31U00* (для L20B). Эти детали часто встречаются на разборках и имеют подходящие характеристики, но могут потребовать доработки штуцеров под шланги ВАЗ. Перед установкой обязательно промойте клапан бензином для удаления заводской смазки.
В крайнем случае можно использовать клапан от системы холостого хода инжекторных ВАЗ (например, *2112-1148510*), но его потребуется доработать: заменить штуцер на подходящий по диаметру и перепаять разъем под клеммы карбюратора. Рабочее давление такого клапана выше (до 0,6 МПа), поэтому рекомендуется установить дополнительный редукционный клапан на магистрали.
Для проверки совместимости аналога соберите тестовую схему: подайте 12 В на клеммы клапана и подключите манометр к выходному штуцеру. При подаче напряжения давление должно падать до нуля, при отключении – восстанавливаться. Если клапан не срабатывает или пропускает топливо в закрытом состоянии, замените его.
Избегайте дешевых китайских аналогов без маркировки – они часто имеют заниженное сечение проходного канала или некачественную обмотку, что приводит к нестабильной работе двигателя. При покупке на разборке проверяйте клапан на герметичность: залейте в него бензин и подайте напряжение – утечки быть не должно.
