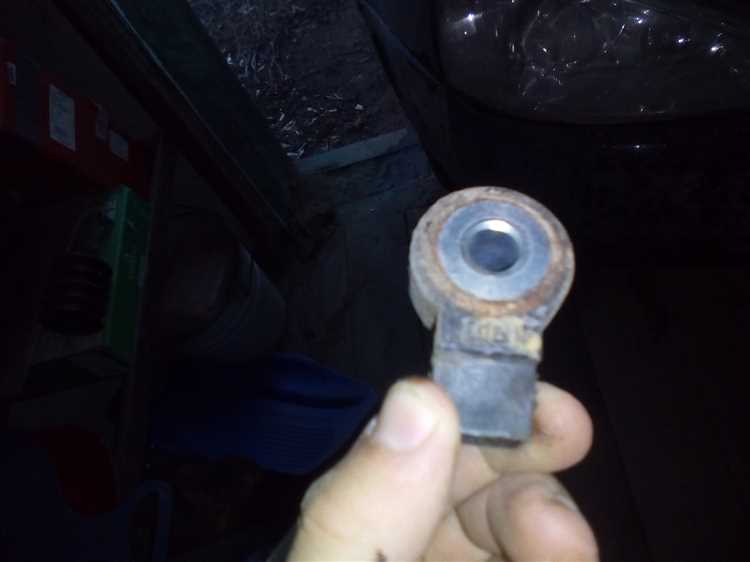

Датчик детонации (ДД) на Lada Priora – ключевой элемент системы управления двигателем, отвечающий за предотвращение детонационного сгорания топлива. Его неисправность приводит к повышенному расходу бензина, потере мощности и риску повреждения поршневой группы. Модели с двигателями 21126 (1.6 л, 16 клапанов) оснащены пьезоэлектрическим датчиком, расположенным на блоке цилиндров между 2-м и 3-м цилиндрами. Средний срок службы ДД – 80–120 тыс. км, но проверку стоит проводить при первых признаках нестабильной работы мотора.
Основные симптомы неисправности: код ошибки P0325–P0328 в бортовом компьютере, металлический стук под нагрузкой, плавающие обороты на холостом ходу и увеличение расхода топлива на 10–15%. Перед диагностикой убедитесь, что проблема не вызвана некачественным бензином (октановое число ниже 95) или неисправностями системы зажигания (свечи, катушки). Для проверки потребуется мультиметр с режимом измерения сопротивления и напряжения, а также ключ на 13 мм для демонтажа датчика.
Шаги диагностики основаны на проверке сопротивления и выходного сигнала ДД. Заводские параметры для исправного датчика: сопротивление 500–600 кОм при температуре 20°C, амплитуда сигнала – 0,2–0,4 В при легком постукивании по корпусу. Отклонения от этих значений указывают на необходимость замены. Не используйте ударные инструменты для проверки – это может повредить пьезоэлемент. Последовательность действий исключает ошибки и позволяет точно определить неисправность без демонтажа дополнительных узлов.
Где находится датчик детонации на Лада Приора и как к нему подобраться
Датчик детонации на Лада Приора расположен на блоке цилиндров двигателя, между вторым и третьим цилиндрами. Его позиция выбрана для максимально точного улавливания вибраций, возникающих при детонационном сгорании топлива. На 16-клапанных моторах (например, 21126 или 21127) доступ к датчику осложнен из-за плотной компоновки агрегатов в подкапотном пространстве, особенно в зоне впускного коллектора и топливной рампы.
Для доступа к датчику потребуется снять верхнюю пластиковую крышку двигателя, открутив две гайки на 10. На 8-клапанных версиях (мотор 21116) процедура проще: достаточно отсоединить штекер проводки и выкрутить датчик ключом на 13 или 22 (в зависимости от года выпуска). На 16-клапанных двигателях дополнительно придется демонтировать защитный кожух ремня ГРМ или отвести в сторону жгут проводов, идущий к катушкам зажигания.
Работать удобнее при холодном двигателе, чтобы избежать ожогов о выпускной коллектор, расположенный в непосредственной близости. Если датчик не поддается при выкручивании, используйте проникающую смазку (например, WD-40) и дайте ей подействовать 10–15 минут. Избегайте чрезмерных усилий – корпус датчика изготовлен из алюминиевого сплава и может треснуть при перетяжке или неаккуратном демонтаже.
После снятия осмотрите посадочное место на блоке цилиндров: очистите его от масла и грязи, проверьте состояние резьбы. При установке нового датчика затягивайте его моментом 15–20 Н·м. Не используйте герметики – они могут попасть в рабочую зону и исказить сигнал. Подключите штекер проводки до упора, убедившись в надежной фиксации защелки.
Какие инструменты понадобятся для диагностики датчика
Для проверки датчика детонации на Приоре потребуется мультиметр с диапазоном измерения сопротивления до 2 кОм и возможностью проверки переменного напряжения в милливольтах (AC 200 мВ). Оптимально использовать модель с функцией автоподстройки диапазона, например, Fluke 17B или аналогичный прибор с погрешностью не более 1%. Также необходим ключ на 13 мм для демонтажа датчика с блока цилиндров – стандартный шестигранный или торцевой, так как крепежный болт часто закисает. Дополнительно пригодится тонкая отвертка с плоским жалом для аккуратного отсоединения разъема проводки без повреждения контактов.
Если планируется проверка сигнала датчика в динамике, понадобится диагностический сканер с поддержкой протокола CAN, например, Launch X431 или ELM327 с программным обеспечением типа Torque Pro. Сканер позволит отслеживать параметр «Детонация» в реальном времени (PID 0x106 для ЭБУ Bosch M7.9.7) и фиксировать отклонения при искусственном создании вибрации – для этого используют металлический предмет (молоток с резиновой накладкой или специальный тестовый ударник). Изоляционная лента или термоусадочная трубка пригодятся для временной фиксации проводов при проверке целостности цепи.
Как снять датчик детонации без повреждения проводки
Датчик детонации на Приоре расположен под впускным коллектором, ближе к блоку цилиндров. Для доступа к нему потребуется снять защитный кожух двигателя и частично демонтировать впускной тракт. Работайте при холодном двигателе – горячие детали могут вызвать ожоги и усложнить демонтаж из-за термического расширения металла.
Отсоедините клемму аккумулятора, чтобы исключить случайное замыкание проводки. Разъем датчика фиксируется пластиковым замком, который нужно отжать тонкой отверткой или пальцем, потянув за фиксатор в сторону. Не тяните за провода – это может повредить контакты или обрыв жил внутри изоляции.
Используйте головку на 13 мм с удлинителем для откручивания крепежного болта датчика. Болт часто прикипает из-за высоких температур, поэтому нанесите проникающую смазку (например, WD-40) за 10–15 минут до демонтажа. Вращайте головку против часовой стрелки, удерживая датчик рукой, чтобы избежать перекоса и повреждения резьбы в блоке.
После ослабления болта аккуратно выньте датчик, одновременно придерживая разъем, чтобы не допустить натяжения проводов. Проводка датчика имеет ограниченную длину – не перекручивайте и не растягивайте ее. Если датчик сидит плотно, покачайте его из стороны в сторону, избегая резких движений.
Проверьте состояние уплотнительного кольца датчика. Если оно деформировано или имеет трещины, замените его перед установкой нового датчика. Кольцо обеспечивает герметичность соединения – его повреждение приведет к попаданию влаги и масла в разъем, что вызовет коррозию контактов.
Перед отсоединением разъема осмотрите провода на предмет повреждений изоляции или окисления контактов. Если обнаружены следы коррозии, очистите их специальным спреем для электроконтактов (например, Kontakt 60). Не используйте наждачную бумагу – она может повредить тонкое покрытие контактов.
Проверка сопротивления датчика мультиметром: пошаговая инструкция
Датчик детонации на Приоре – пьезоэлектрический элемент, сопротивление которого в исправном состоянии должно находиться в диапазоне 500–1200 кОм. Отклонения от этих значений указывают на неисправность. Перед проверкой отключите минусовую клемму аккумулятора и снимите датчик с блока цилиндров, предварительно очистив разъем от грязи.
- Не касайтесь руками металлических частей щупов – это исказит показания.
- Проверяйте датчик при комнатной температуре (20–25°C), так как сопротивление зависит от нагрева.
- Если мультиметр не поддерживает предел 2000 кОм, используйте ближайший верхний диапазон.
Для проверки стабильности сопротивления слегка постучите по корпусу датчика рукояткой отвертки. Показания мультиметра должны кратковременно изменяться в пределах 10–20 кОм, подтверждая работоспособность пьезоэлемента. Отсутствие реакции указывает на внутреннее повреждение.
Сравните полученные данные с эталонными значениями для вашей модели датчика. Например, для Bosch 0 261 231 046 сопротивление в норме составляет 900–1100 кОм. Если показания выходят за рамки, замените датчик – ремонту он не подлежит. Установите новый элемент с моментом затяжки 20–25 Н·м.
После установки датчика подключите аккумулятор и запустите двигатель. С помощью диагностического сканера (например, ELM327) проверьте отсутствие ошибок P0325–P0328. Если ошибки сохраняются, осмотрите проводку на предмет обрывов или окисления контактов в разъеме ЭБУ.
Как проверить сигнал датчика с помощью осциллографа
Подключите осциллограф к датчику детонации через щуп с делителем 1:10. Используйте канал с входным сопротивлением не менее 1 МОм и полосой пропускания от 100 кГц. Заземление осциллографа соедините с массой двигателя вблизи датчика – избегайте длинных проводов, чтобы исключить наводки. Для Приоры оптимальный диапазон напряжения на экране – 50–200 мВ на деление, временная развёртка – 1–2 мс/дел.
Запустите двигатель и установите обороты в диапазоне 2000–3000 об/мин. На осциллограмме должен появиться шумовой сигнал с амплитудой 50–150 мВ и частотой 5–10 кГц. При лёгком постукивании по блоку цилиндров рядом с датчиком (используйте металлический предмет) на графике должны возникать всплески амплитудой до 300–500 мВ. Отсутствие реакции или постоянный уровень сигнала указывает на неисправность датчика или цепи.
Проверьте форму сигнала: при детонации осциллограмма должна иметь хаотичный характер с резкими пиками, а не синусоидальные колебания. Сравните показания с эталонными – для исправного датчика на Приоре при 3000 об/мин амплитуда шума составляет 80–120 мВ, а при детонации – не менее 250 мВ. Если сигнал стабильно ниже 50 мВ или превышает 200 мВ без нагрузки, датчик требует замены.
Для точной диагностики используйте функцию БПФ (быстрое преобразование Фурье) осциллографа. Основной спектр сигнала должен лежать в диапазоне 5–8 кГц с пиком на 6,5 кГц. При наличии гармоник выше 12 кГц или отсутствии выраженного пика проверьте крепление датчика – момент затяжки должен составлять 15–20 Н·м. Также исключите влияние помех от высоковольтных проводов, расположив щуп перпендикулярно им.
Определение неисправности по коду ошибки через диагностический сканер
Диагностический сканер для Приоры должен поддерживать протокол OBD-II и иметь базу данных кодов ошибок для контроллеров Bosch М7.9.7 или Январь 7.2. Подключите устройство к разъёму OBD-II (расположен под рулевой колонкой, слева от блока предохранителей) при выключенном зажигании. После запуска двигателя сканер автоматически опросит ЭБУ и отобразит активные ошибки.
Коды, связанные с датчиком детонации на Приоре, начинаются с префикса P0325–P0334. Наиболее частые:
- P0325 – обрыв или короткое замыкание в цепи датчика детонации;
- P0326 – сигнал датчика вне допустимого диапазона (0,5–4,5 В);
- P0327 – низкий уровень сигнала (менее 0,5 В);
- P0328 – высокий уровень сигнала (более 4,5 В).
Ошибка P0332 указывает на неисправность второго датчика детонации (если установлен). При появлении этих кодов проверьте проводку, разъём и сопротивление датчика (должно быть 500–600 кОм при 20°C).
Сканер также может выдать коды P0300–P0304 (пропуски зажигания в цилиндрах), если детонация не распознаётся из-за неисправного датчика. В этом случае ЭБУ переходит на резервный режим, увеличивая угол опережения зажигания, что приводит к падению мощности и росту расхода топлива. Для точной диагностики сбросьте ошибки, проедьте 10–15 км в разных режимах и повторно считайте коды.
Если сканер показывает ошибку U0100 (потеря связи с ЭБУ), проверьте питание на разъёме OBD-II: контакт 16 – +12 В, контакт 4 – масса, контакт 5 – сигнальная масса. При отсутствии напряжения прозвоните цепи от блока предохранителей (F1, 15 А) до разъёма. Также убедитесь, что зажигание включено при диагностике – некоторые сканеры не работают при выключенном двигателе.
Что делать, если датчик исправен, но ошибка не исчезает
Ошибка P0325 или P0327 на Приоре часто сохраняется даже после проверки и замены датчика детонации. Это указывает на проблемы в цепи, а не в самом сенсоре. Начните с осмотра проводки от датчика до ЭБУ: ищите переломы, окисление контактов или повреждения изоляции в районе разъема на блоке цилиндров и на колодке ЭБУ.
Проверьте напряжение на сигнальном проводе датчика мультиметром. Подключите щупы к контакту сигнала (обычно серый провод) и массе при включенном зажигании. Норма – 2,5 В ±0,2 В. Если значение отличается, ищите короткое замыкание или обрыв в цепи. Особое внимание уделите участку проводки возле выпускного коллектора – там чаще всего происходит перегрев и оплавление изоляции.
- Сбросьте ошибку сканером или отключением АКБ на 10 минут. Если код появляется сразу после запуска двигателя, проблема в цепи питания или сигнала.
- Проверьте «массу» датчика: подключите мультиметр в режиме прозвонки между корпусом датчика и минусовой клеммой АКБ. Сопротивление должно быть близко к нулю.
- Осмотрите разъем ЭБУ на предмет коррозии или ослабших контактов. Особенно критичны контакты №53 (сигнал) и №30 (масса) для датчика детонации.
Если проводка в порядке, проверьте работу ЭБУ. Подключите диагностический сканер и сравните показания датчика детонации с эталонными: на холостом ходу – 0,5–1,5 В, при резком открытии дросселя – до 4,5 В. Отсутствие реакции на изменение оборотов указывает на неисправность контроллера или его прошивки.
Замените топливо на бензин с октановым числом не ниже 95. Низкооктановое топливо вызывает детонацию, которую исправный датчик фиксирует как неисправность. Если ошибка исчезла после заправки, проблема была в качестве горючего. В дальнейшем используйте присадки для повышения октанового числа или перейдите на более качественное топливо.
Проверьте состояние свечей зажигания и катушек. Пробитые свечи или неисправные катушки вызывают пропуски зажигания, которые ЭБУ может интерпретировать как детонацию. Замените свечи на новые с зазором 1,0–1,1 мм и проверьте сопротивление вторичной обмотки катушек (должно быть 5–7 кОм).
- Обновите прошивку ЭБУ. Устаревшая версия может неправильно обрабатывать сигналы датчика. Обратитесь к официальному дилеру или специалисту по чип-тюнингу.
- Проверьте компрессию в цилиндрах. Разница более 1 кг/см² между цилиндрами вызывает неравномерную работу двигателя и ложные срабатывания датчика.
- Осмотрите выпускной коллектор на предмет трещин. Подсос воздуха в выпускной системе искажает показания датчика кислорода, что может влиять на работу датчика детонации.
Если все проверки не дали результата, замените ЭБУ на заведомо исправный. Контроллеры Приоры (М7.9.7 или Январь 7.2) часто выходят из строя из-за скачков напряжения или перегрева. Перед заменой убедитесь, что новая прошивка совместима с вашей версией двигателя (21126 или 21127).
