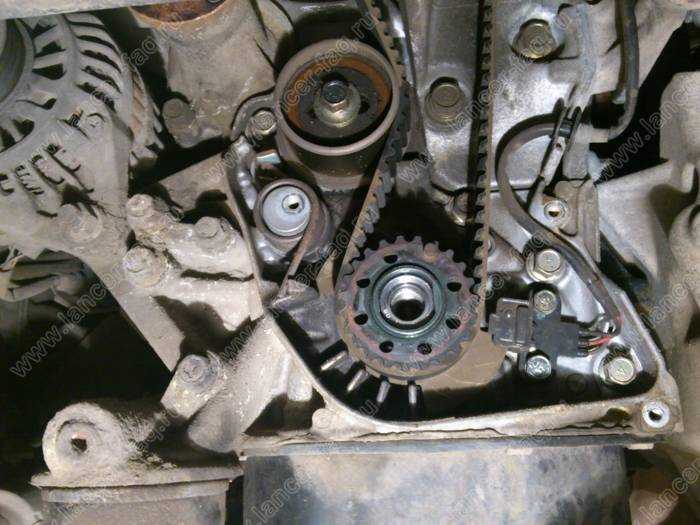

Ремень ГРМ на Mitsubishi Lancer 9 с двигателями 4G13 (1.3 л), 4G15 (1.5 л) и 4G18 (1.6 л) требует замены каждые 90 000–100 000 км или раз в 5 лет – даже если пробег меньше. Превышение этих интервалов увеличивает риск обрыва, что на моторах с интерференцией (все перечисленные) приводит к загибу клапанов и капитальному ремонту. Проверка состояния ремня – не формальность, а необходимость, особенно если автомобиль эксплуатируется в условиях повышенных нагрузок: частые холодные пуски, езда в пробках, агрессивный стиль вождения.
Для диагностики потребуется доступ к ремню через правую часть моторного отсека. На Lancer 9 снимите верхнюю крышку ГРМ (3 болта на 10), правое переднее колесо и пластиковый подкрылок. Дополнительно демонтируйте ремень генератора и шкив коленвала (болт на 19, требует фиксации маховика через технологическое отверстие). Без этих действий осмотр будет поверхностным и не даст полной картины.
Осмотрите ремень на наличие трещин (особенно на зубьях), расслоений корда, замасливания (следы масла или антифриза – признак течи сальников) и износа зубьев (скругление профиля). Проверьте натяжение: при нажатии пальцем на середину ветви между шкивами прогиб должен составлять 5–7 мм. Если ремень провисает сильнее или наоборот – чрезмерно натянут, требуется регулировка или замена натяжного ролика. Обратите внимание на сальники распредвала и коленвала – их течь ускоряет разрушение ремня.
При обнаружении любых дефектов ремень подлежит немедленной замене. Одновременно меняйте натяжной и обводной ролики, а также помпу – их ресурс сопоставим с ресурсом ремня, и экономия на этих деталях обернется повторным разбором. Используйте только оригинальные запчасти или аналоги от проверенных производителей: Gates, Contitech, Dayco. Неоригинальные ремни неизвестных брендов часто не выдерживают заявленного срока службы.
Необходимые инструменты и материалы для диагностики ремня ГРМ
Для проверки ремня ГРМ на Mitsubishi Lancer 9 потребуется минимальный набор инструментов, но каждый из них должен соответствовать спецификациям. Основной инструмент – динамометрический ключ с диапазоном 20–100 Н·м для контроля момента затяжки болтов шкива коленвала и крышки ГРМ. Также понадобятся торцевые головки на 10, 12, 14, 17 и 19 мм, включая удлинитель и карданный шарнир для доступа к труднодоступным болтам. Не обойтись без ключа для натяжителя ремня (специализированный инструмент Mitsubishi, артикул MD998767) – без него невозможно корректно оценить натяжение.
Для визуального осмотра необходимы:
- Фонарь с узким лучом (например, светодиодный налобный фонарь) – позволяет осветить внутренние поверхности ремня и зубья шкивов без теней.
- Зеркало на телескопической ручке (диаметр 50–70 мм) – для проверки задней стороны ремня и состояния сальников без демонтажа дополнительных элементов.
- Лупа с 5–10-кратным увеличением – помогает выявить микротрещины на резине, расслоения корда и износ зубьев.
Из расходных материалов пригодятся чистая ветошь без ворса (для удаления масляных пятен и грязи с поверхности ремня) и силиконовая смазка в аэрозоле (артикул Mitsubishi MZ320293) – для обработки натяжного ролика после проверки. Если планируется замена ремня, заранее подготовьте новый комплект ГРМ (оригинальный Mitsubishi MR984766 или аналог Gates K015631XS) и антифриз (Mitsubishi MZ320291) – при снятии помпы его придется сливать.
Для фиксации двигателя в сервисном положении потребуется специальная планка для удержания шкива коленвала (артикул MD998752) или самодельный аналог из стального уголка 50×50 мм. Без этого инструмента невозможно предотвратить проворачивание коленвала при ослаблении болта шкива, что критично для точной диагностики. Также пригодится штангенциркуль с глубиномером – для измерения износа зубьев ремня (допустимый предел – не более 0,5 мм от номинального профиля).
Подготовка автомобиля: как безопасно поднять и зафиксировать Lancer 9
Перед началом работ убедитесь, что автомобиль находится на ровной твердой поверхности. Асфальт или бетонная площадка – оптимальный выбор, так как грунт или песок могут проседать под домкратом. Заглушите двигатель, включите первую передачу (для механической коробки) или переведите селектор в положение «P» (для автомата). Вытяните ручной тормоз до упора, чтобы исключить случайное движение автомобиля.
Для подъема Mitsubishi Lancer 9 используйте штатный домкрат или гидравлический подъемник грузоподъемностью не менее 1,5 тонны. Штатный домкрат устанавливается в специальные усиленные точки кузова: на передней части – за ребром жесткости под дверью, на задней – перед колесной аркой. Эти зоны обозначены треугольными метками на порогах. Никогда не поднимайте автомобиль за поддон картера или элементы подвески – это приведет к деформации кузова.
Подложите под колеса противооткатные упоры. Для переднеприводного Lancer 9 упоры устанавливаются под задние колеса с обеих сторон. Если поднимаете переднюю часть, упоры размещаются за задними колесами; если заднюю – перед передними. Упоры должны быть из прочного материала (металл или усиленный пластик) и иметь рифленую поверхность для лучшего сцепления с покрытием.
При использовании штатного домкрата:
- Проверьте его на отсутствие трещин и деформаций.
- Убедитесь, что винт домкрата смазан – сухое трение увеличивает нагрузку на механизм.
- Поднимайте автомобиль плавно, без рывков, контролируя устойчивость.
- После подъема сразу установите под кузов страховочные стойки (подкатные или винтовые) в местах, указанных в сервисной документации: под передним подрамником или задней балкой.
Для фиксации автомобиля на стойках используйте только сертифицированные опоры с регулируемой высотой. Минимальная грузоподъемность каждой стойки – 1 тонна. Расстояние между стойками не должно превышать 1 метра, чтобы исключить прогиб кузова. Перед началом работ покачайте автомобиль – он должен оставаться неподвижным. Если заметили люфт, проверьте затяжку стоек и положение упоров.
При работе с гидравлическим подъемником соблюдайте следующие правила:
- Установите лапы подъемника под штатные точки подъема кузова.
- Поднимите автомобиль на высоту 10–15 см, проверьте устойчивость, затем продолжайте подъем до нужного уровня.
- Используйте страховочные подставки даже на подъемнике – гидравлика может дать течь.
- Не оставляйте автомобиль на подъемнике без присмотра.
После установки автомобиля на стойки или подъемник снимите домкрат. Перед началом работ еще раз проверьте фиксацию: потяните за передний бампер вниз – кузов не должен проседать. Если планируете снимать колеса, ослабьте болты крепления до подъема, чтобы избежать прокручивания ступицы. Запасные ключи и инструмент разместите в пределах досягаемости, но не на кузове – вибрация может сбросить их вниз.
Снятие защитных кожухов двигателя для доступа к ремню ГРМ
Перед началом работ убедитесь, что двигатель полностью остыл. На Mitsubishi Lancer 9 доступ к ремню ГРМ закрывают два пластиковых кожуха: верхний и нижний. Верхний крепится тремя болтами на 10 мм – два по краям и один ближе к центру. Нижний фиксируется четырьмя болтами: три на 10 мм и один на 8 мм, расположенный у шкива коленвала. Используйте торцевую головку с удлинителем, так как доступ к некоторым креплениям затруднён.
Снимите правое переднее колесо и подкрылок, чтобы освободить пространство. Подкрылок держится на шести клипсах и двух саморезах – их удобно откручивать короткой отвёрткой или битой TORX T20. После демонтажа откроется доступ к нижнему кожуху, но для его полного снятия потребуется отсоединить датчик положения коленвала, закреплённый одним болтом на 10 мм.
Верхний кожух снимается проще, но требует аккуратности. Отсоедините шланг вентиляции картера, закреплённый на кожухе хомутом – его можно сдвинуть плоскогубцами или отвёрткой. Обратите внимание на резиновые уплотнители по периметру кожуха: они часто прилипают к поверхности двигателя. Подденьте их пластиковой лопаткой, чтобы не повредить.
При снятии нижнего кожуха следите за положением направляющей планки, расположенной между шкивом коленвала и натяжным роликом. Она не закреплена болтами, но может выпасть при неосторожном движении. Запомните её ориентацию – при обратной сборке планка должна стоять строго в исходном положении, иначе ремень будет смещаться.
Если болты крепления кожухов прикипели, нанесите на резьбу проникающую смазку (например, WD-40) и дайте ей подействовать 10–15 минут. Избегайте чрезмерных усилий при откручивании – пластик кожухов хрупкий, особенно в местах крепления. Для облегчения доступа к нижним болтам можно слегка приподнять двигатель домкратом, подложив деревянный брусок под масляный поддон.
После снятия обоих кожухов осмотрите их на предмет трещин или деформаций. Даже мелкие повреждения могут привести к попаданию пыли и влаги на ремень ГРМ, ускоряя его износ. Перед установкой очистите посадочные места на двигателе от грязи и остатков старого герметика – это обеспечит плотное прилегание кожухов и предотвратит подсос воздуха.
Определение меток ГРМ и проверка их совпадения на шкивах
Перед проверкой убедитесь, что двигатель находится в положении ВМТ первого цилиндра. Проверните коленвал по часовой стрелке за болт шкива до совмещения меток, используя головку на 19 мм. Если метки не совпадают, ремень установлен неверно или растянут. На шкиве масляного насоса (нижняя метка) риска должна совпасть с выступом на блоке – это критично для правильной работы системы смазки. При несовпадении меток на распредвале и коленвале более чем на 1 зуб требуется корректировка положения ремня, иначе возможны сбои в работе двигателя или его повреждение.
Визуальный осмотр ремня на трещины, износ и следы масла
Перед началом осмотра убедитесь, что двигатель полностью остыл – ремень ГРМ на Mitsubishi Lancer 9 расположен в зоне высоких температур, и горячие детали могут исказить результаты проверки. Используйте фонарик с узким лучом и зеркало на длинной ручке для доступа к труднодоступным участкам, особенно в районе шкивов коленвала и распредвала. Освещение под углом 45 градусов к поверхности ремня поможет выявить микротрещины, которые не видны при прямом свете.
Основное внимание уделите зубчатой стороне ремня: на Mitsubishi Lancer 9 с двигателем 4G18 (1.6 л) или 4G93 (2.0 л) допускается не более 3–5 мелких трещин на 10 см длины, при условии, что они не проникают глубже 1 мм. Глубокие трещины, доходящие до корда, или расслоение резины – сигнал к немедленной замене. На гладкой стороне ремня проверьте наличие продольных борозд: их глубина не должна превышать 0,3 мм, иначе ремень теряет до 30% прочности.
Износ зубьев проявляется в виде сглаженных граней или их частичного отрыва. На ремне ГРМ Lancer 9 зубья трапециевидные, с углом наклона 20 градусов – при износе более 15% высоты зуба (около 0,8 мм) ремень подлежит замене. Особенно критичен износ на участках между шкивами: здесь нагрузка на зубья максимальна, и даже незначительные повреждения могут привести к проскальзыванию и сбою фаз газораспределения.
Следы масла или технических жидкостей на ремне – прямой признак утечки через сальники коленвала или распредвала. Масло разрушает резину, снижая её эластичность на 40–60% за 500–1000 км пробега. Если обнаружены масляные пятна, промойте ремень чистой ветошью, смоченной в бензине или специальном очистителе для резины (например, CRC Gasket Remover), но не используйте ацетон или растворители на основе хлора – они вызывают набухание материала. После очистки проверьте ремень повторно через 100–200 км.
Обратите внимание на края ремня: на Mitsubishi Lancer 9 с пробегом свыше 80 000 км часто наблюдается «распушение» корда по бокам. Это результат трения о защитный кожух или смещения шкивов. Если нити корда выступают более чем на 1 мм, ремень не прослужит дольше 5 000–7 000 км. Также проверьте наличие металлической стружки в резине – она указывает на износ подшипников натяжного или обводного ролика.
Сравните состояние ремня с эталонным образцом: новый ремень имеет матово-черную поверхность без блеска, а его зубья – четкие грани. Если ремень блестит или имеет сероватый оттенок, это признак старения резины из-за перегрева или длительного хранения. На Lancer 9 с двигателем 4G93 после 60 000 км пробега ремень теряет до 20% прочности даже при отсутствии видимых повреждений – учитывайте это при оценке остаточного ресурса.
Зафиксируйте результаты осмотра: сфотографируйте ремень с разных ракурсов, измерьте глубину трещин штангенциркулем и отметьте локализацию дефектов. Эти данные пригодятся при последующих проверках или для диагностики неисправностей. Если обнаружены критические повреждения, замените ремень в комплекте с роликами и натяжителем – на Mitsubishi Lancer 9 ресурс этих деталей сопоставим, и раздельная замена экономически нецелесообразна.
Проверка натяжения ремня ГРМ и регулировка при необходимости
Натяжение ремня ГРМ на Mitsubishi Lancer 9 проверяется с помощью специального приспособления MD998767 или аналога. Установите инструмент на середину ветви ремня между распредвалом и натяжным роликом, затем приложите усилие 20 Н·м – прогиб должен составлять 5–7 мм. Если значение выходит за пределы, требуется регулировка. На холодном двигателе ослабьте болт крепления натяжного ролика ключом на 14 мм, поверните ролик по часовой стрелке до достижения нужного натяжения, затем затяните болт моментом 35–45 Н·м.
После регулировки прокрутите коленвал на два полных оборота вручную и повторно проверьте натяжение. Избегайте перетяжки – чрезмерное натяжение сокращает ресурс ремня и подшипников роликов. Если ремень провисает даже после регулировки, замените натяжной ролик: износ его пружины или подшипника приводит к нестабильному натяжению. Для точной диагностики используйте щуп для проверки люфта ролика – допустимый зазор не более 0,1 мм.

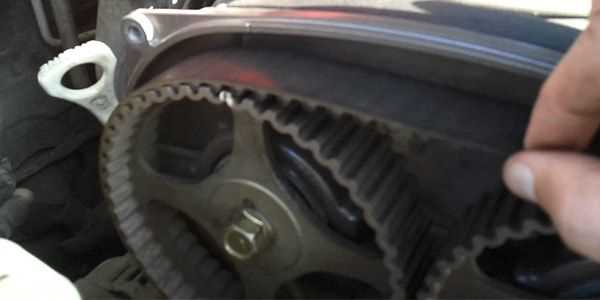

Оценка состояния роликов и натяжителя ремня ГРМ
Ролики и натяжитель ремня ГРМ на Mitsubishi Lancer 9 требуют тщательной проверки каждые 60–90 тыс. км или при появлении посторонних шумов в районе привода. Осмотрите обводной ролик на наличие люфта, вращая его рукой – допустимый зазор не должен превышать 0,5 мм. Проверьте подшипник на отсутствие сухого хруста или заеданий; при обнаружении дефектов замените ролик в сборе, так как ремонту он не подлежит. Натяжной ролик оценивайте по степени износа рабочей поверхности: глубокие канавки, трещины или неравномерный износ свидетельствуют о необходимости замены. Убедитесь, что пружина натяжителя не растянута – её длина в свободном состоянии должна составлять 38±1 мм.
Для проверки гидравлического натяжителя снимите его и слейте масло через технологическое отверстие. Плавно надавите на шток – он должен перемещаться с равномерным сопротивлением без провалов или заклиниваний. Если шток движется рывками или не возвращается в исходное положение, натяжитель подлежит замене. Обратите внимание на состояние уплотнительного кольца – его деформация или затвердевание приводят к утечкам масла и потере давления. При установке нового натяжителя обязательно прокачайте его согласно инструкции производителя, чтобы исключить воздушные пробки.
Сборка узла и тестовый запуск двигателя после проверки
Установите натяжной ролик ГРМ, затянув болт крепления моментом 35–42 Н·м. Перед монтажом ремня убедитесь, что метки на распредвале и коленвале совпадают с ответными на блоке цилиндров и крышке ГРМ. Ремень надевайте в последовательности: коленвал → промежуточный ролик → распредвал → натяжной ролик. После установки проверните коленвал на два полных оборота вручную, чтобы исключить задевание клапанов о поршни – при сопротивлении или стуке разборка обязательна.
Смажьте сальники распредвала и коленвала моторным маслом перед установкой крышек ГРМ. Затяжку болтов крышек производите в два этапа: сначала 5–7 Н·м, затем 10–12 Н·м в шахматном порядке. Не используйте герметики на силиконовой основе – они могут попасть в масляные каналы. Установите шкив коленвала, затянув центральный болт моментом 130–140 Н·м с фиксацией маховика через технологическое отверстие.
Подключите все снятые ранее датчики и разъемы: датчик положения коленвала, катушки зажигания, форсунки. Залейте охлаждающую жидкость до уровня между метками «MIN» и «MAX» на расширительном бачке, удалив воздушные пробки через шланг отопителя. Проверьте уровень масла – при необходимости долейте до нормы (4,3 л для двигателя 4G18).
Перед запуском включите зажигание на 10 секунд, чтобы бензонасос создал давление в системе. Запустите двигатель и дайте ему поработать на холостых оборотах 3–5 минут, контролируя отсутствие посторонних шумов и течей. Температура охлаждающей жидкости должна подняться до 80–90°C – при достижении этого значения обороты стабилизируются на уровне 700–800 об/мин. Если двигатель работает неровно, проверьте фазы газораспределения повторно.
