Автокондиционер теряет до 15% хладагента ежегодно даже при исправной системе. Если утечка превышает 50 грамм в год, требуется диагностика. Основные места разгерметизации – соединения трубок, сальники компрессора, конденсор и испаритель. Визуальный осмотр не всегда эффективен: микротрещины в алюминиевых деталях или резиновых уплотнителях часто незаметны без специальных средств.
Для самостоятельной проверки понадобятся электронный течеискатель с чувствительностью не ниже 5 г/год или ультрафиолетовый краситель с лампой. Течеискатель реагирует на фреон R-134a или R-1234yf, но не работает при низких температурах (ниже +5°C). Краситель добавляется в систему через сервисный порт, после чего кондиционер включается на 10–15 минут. Под ультрафиолетом места утечек светятся зеленым или желтым.
Перед проверкой убедитесь, что давление в системе не ниже 3 бар. При меньших значениях течеискатель может давать ложные срабатывания. Если утечка обнаружена в соединениях, подтяните гайки с моментом 15–20 Н·м. Для сальников компрессора или поврежденных трубок потребуется замена деталей. Не используйте герметики для кондиционеров – они забивают клапаны и повреждают компрессор.
При отсутствии оборудования проверьте систему мыльным раствором. Нанесите его на подозрительные участки и включите кондиционер. Пузырьки укажут на утечку. Метод менее точен, но позволяет выявить крупные повреждения. Если утечка не обнаружена, а кондиционер работает слабо, проверьте уровень масла в компрессоре – его недостаток также снижает эффективность охлаждения.
Какие инструменты понадобятся для диагностики утечек
Первым и обязательным инструментом станет электронный течеискатель фреона. Модели с чувствительностью не ниже 5 г/год (например, Inficon D-TEK Select или Robinair 16700) способны обнаружить даже микроскопические утечки хладагента. При выборе обращайте внимание на совместимость с используемым в системе фреоном – R134a, R1234yf или R22. Дешёвые аналоги часто дают ложные срабатывания на пары масла или влагу, поэтому экономия здесь неоправданна.
Для визуального осмотра соединений и трубок потребуется ультрафиолетовая лампа с длиной волны 365 нм и жёлтые очки. В систему предварительно добавляют УФ-краситель (например, Tracerline TP-3400), который просачивается вместе с фреоном и светится под УФ-светом. Метод эффективен для выявления утечек в труднодоступных местах – радиаторе конденсатора, компрессоре или шлангах. Важно: краситель не должен содержать эфиров, разрушающих резиновые уплотнители.
Манометрический коллектор с двумя шкалами (низкого и высокого давления) необходим для проверки системы под давлением. Модели с быстросъёмными соединениями (как Mastercool 90800) ускоряют процесс подключения. Перед использованием убедитесь, что шланги не имеют трещин, а клапаны герметичны – иначе показания будут искажены. Коллектор также пригодится для дозаправки системы после устранения утечки.
Мыльный раствор с добавлением глицерина (10% от объёма) – простой, но действенный способ локализации утечек. Наносите его кистью на подозрительные участки: штуцеры, места пайки, сальники. Пузырьки газа укажут на дефект. Для труднодоступных зон используйте распылитель с узким соплом. Метод не требует специальных навыков, но малоэффективен при сильном ветре или низких температурах.
Тепловизор или пирометр поможет выявить неравномерное охлаждение компонентов системы. Например, участок трубки с утечкой будет холоднее остальных из-за расширения фреона. Пирометры с диапазоном измерений от -50°C до +380°C (как Fluke 62 Max+) подойдут для большинства задач. Тепловизоры дают более наглядную картину, но их стоимость оправдана только при профессиональном использовании.
Набор заглушек и адаптеров для вакуумирования системы пригодится, если требуется проверка под отрицательным давлением. Вакуумный насос с производительностью не менее 4 м³/ч (например, Yellow Jacket 93600) откачивает воздух и влагу, после чего система заполняется азотом под давлением 10–15 бар. Утечки обнаруживаются по падению давления в течение 30–60 минут. Метод точен, но требует времени и дополнительного оборудования.
Как подготовить систему кондиционирования к проверке
Остановите двигатель и сбросьте давление в системе, отсоединив разъем датчика низкого давления или аккуратно ослабив штуцер на сервисном порту. Используйте защитные перчатки и очки: фреон R-134a или R-1234yf при контакте с кожей вызывает обморожение, а его пары раздражают слизистые. Слейте остатки хладагента в специальный баллон для утилизации – не выпускайте его в атмосферу, это запрещено экологическими нормами и карается штрафами.
Очистите все соединения, шланги и фитинги от грязи и масла с помощью безворсовой салфетки и очистителя для тормозных систем. Особое внимание уделите местам стыков трубок с компрессором, конденсором и испарителем – именно там чаще всего образуются микротрещины. Проверьте состояние уплотнительных колец: если они затвердели, потрескались или деформированы, замените их перед проверкой. Для R-134a используйте кольца из неопрена, для R-1234yf – из HNBR.
Подключите манометрическую станцию к сервисным портам высокого и низкого давления. Убедитесь, что вентили на станции закрыты, а шланги не имеют повреждений. Для точной диагностики используйте электронный течеискатель с чувствительностью не ниже 5 г/год – ультразвуковые и мыльные растворы не всегда выявляют микроутечки. Перед началом проверки продуйте систему азотом под давлением 10–15 бар, чтобы удалить остатки влаги и загрязнений, которые могут исказить результаты.
Зафиксируйте исходные показатели давления на манометрах: при температуре окружающей среды +20°C нормальное давление в системе с R-134a составляет 2,5–3,5 бар на низкой стороне и 12–15 бар на высокой. Для R-1234yf значения ниже – 1,8–2,8 бар и 10–13 бар соответственно. Если давление отличается более чем на 10%, система не готова к проверке: требуется диагностика компрессора, расширительного клапана или дозаправка хладагентом.

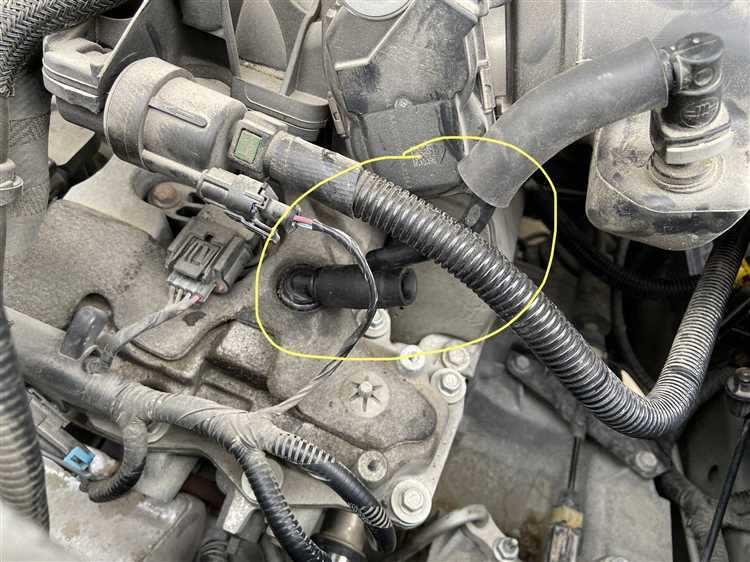

Пошаговая инструкция поиска утечек с помощью мыльного раствора
Подготовьте раствор из 1 литра тёплой воды и 30–50 мл жидкого мыла (без отдушек) или средства для мытья посуды. Концентрация должна быть достаточной для образования устойчивой пены, но не чрезмерной – избыток мыла затруднит обнаружение мелких пузырьков. Перед нанесением убедитесь, что система кондиционирования находится под давлением: запустите двигатель, включите кондиционер на максимум и дайте поработать 2–3 минуты. Используйте кисть с мягкой щетиной или распылитель для равномерного покрытия раствором мест возможных утечек: соединений трубок, штуцеров, сервисных портов, конденсатора, испарителя и компрессора. Особое внимание уделите зонам с масляными пятнами – они часто указывают на негерметичность.
Наблюдайте за появлением пузырьков в течение 5–10 минут. Мелкие утечки проявляются как медленно растущие пузырьки, крупные – как интенсивное пенообразование. Если пузырьки не образуются, но подозрения остаются, повторите проверку через 10–15 минут или увеличьте давление в системе, добавив хладагент (не более 50 г за раз). После обнаружения утечки промойте зону чистой водой, чтобы удалить остатки мыла, и устраните дефект: подтяните соединения (момент затяжки – 15–20 Н·м), замените уплотнительные кольца или повреждённые элементы. Для проверки результата нанесите раствор повторно.
Использование электронного течеискателя: настройка и техника работы
- Подключите течеискатель к питанию (12 В от аккумулятора или сеть 220 В для стационарных моделей).
- Проверьте зонд на целостность: трещины или загрязнения снижают точность на 40–60%.
- Перемещайте датчик со скоростью 2–3 см/с на расстоянии 3–5 мм от проверяемой поверхности. Особое внимание уделите:
- местам пайки трубок;
- уплотнительным кольцам штуцеров;
- сальникам компрессора;
- конденсатору и испарителю (особенно в зонах стыков).
- При срабатывании сигнала (звукового или светового) зафиксируйте точку и повторите проверку через 10–15 секунд – ложные срабатывания часто вызваны остаточным хладагентом в воздухе.
- Для подтверждения утечки используйте мыльный раствор или ультрафиолетовый краситель (если система им заправлена).
Приборы с функцией самодиагностики (например, Mastercool 56360) автоматически отключаются при загрязнении датчика – очищайте его спиртом каждые 5 проверок. Храните течеискатель в сухом месте при температуре от +5 до +30 °C, иначе срок службы датчика сокращается на 30%.
Проверка герметичности соединений и шлангов без специальных приборов
Начните с визуального осмотра всех соединений, шлангов и мест пайки на наличие масляных пятен или следов утечки хладагента. Кондиционер использует масло для смазки компрессора, которое циркулирует вместе с фреоном – даже небольшая утечка оставляет жирные разводы. Особое внимание уделите:
- Штуцерам на компрессоре (часто страдают от вибрации).
- Местам стыков шлангов с металлическими трубками (резиновые уплотнители со временем трескаются).
- Конденсатору (передняя часть радиатора) – здесь часты механические повреждения от камней.
- Сервисным клапанам (проверьте защитные колпачки на целостность).
Если пятна обнаружены, протрите поверхность насухо и нанесите тонкий слой мыльного раствора (1 часть жидкого мыла на 10 частей воды). Включите кондиционер на максимальную мощность и наблюдайте за появлением пузырьков – они укажут точное место утечки. Метод работает при утечках от 30 г/год и выше.
Для проверки шлангов на микротрещины используйте метод «давления воздухом». Отсоедините шланг от системы, заглушите один конец и подайте в него воздух под давлением 10–12 бар через автомобильный компрессор. Погрузите шланг в воду – пузырьки выявят даже незначительные повреждения. Альтернатива: оберните шланг туалетной бумагой и подайте давление – влажные пятна появятся в местах утечек. Не превышайте давление 15 бар, чтобы не повредить резиновые элементы.

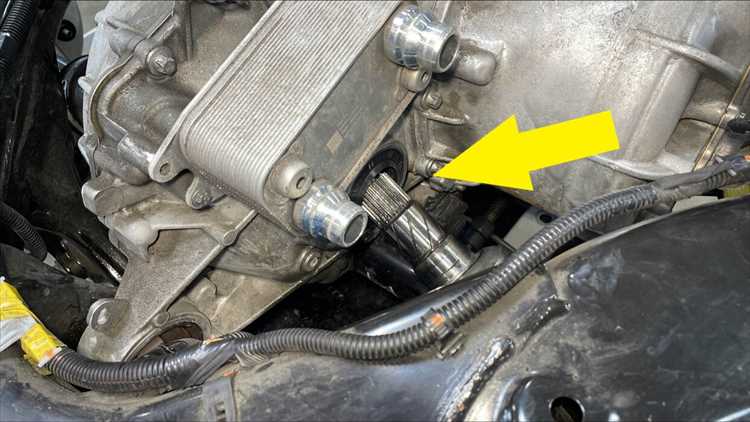

Как обнаружить утечки в конденсаторе и испарителе визуально
Испаритель находится за приборной панелью, и доступ к нему требует демонтажа салонного фильтра или части обшивки. Визуальный осмотр начинайте с дренажной трубки: если на её конце есть маслянистые следы, хладагент выходит через микротрещины в испарителе. Проверьте входной и выходной патрубки на наличие коррозии или деформации – здесь часто возникают утечки из-за вибрации. Внутренние стенки испарителя могут покрываться белым налётом (следствие реакции фреона с влагой), но если налёт неоднородный или с тёмными вкраплениями, это указывает на разгерметизацию. При работе кондиционера обратите внимание на запах: резкий химический аромат – признак утечки хладагента в салон.
Для точной диагностики используйте ультрафиолетовый детектор: добавьте в систему флуоресцентную добавку (например, *Tracerline Dye-Lite*), запустите кондиционер на 10–15 минут, затем осмотрите узлы УФ-фонарём. Утечки проявятся ярко-зелёным или жёлтым свечением. Конденсатор проверяйте при выключенном двигателе, испаритель – при работающем, чтобы давление в системе помогло выявить даже микроскопические отверстия. Если флуоресцентный метод недоступен, нанесите на подозрительные участки мыльный раствор (1 часть жидкого мыла на 3 части воды): пузырьки укажут на место утечки.
Типичные зоны утечек в конденсаторе и испарителе:
| Узел | Место утечки | Признаки |
|---|---|---|
| Конденсатор | Нижние трубки, места пайки, рёбра охлаждения | Масляные пятна, коррозия, деформация |
| Испаритель | Патрубки, дренажная трубка, корпус | Белый налёт, запах фреона, влажные следы |
Оценка состояния уплотнительных колец и их замена при необходимости
Уплотнительные кольца в автокондиционере – критически важные элементы, предотвращающие утечки хладагента. Их износ или повреждение приводят к падению давления в системе, снижению эффективности охлаждения и перегрузке компрессора. Проверка проводится визуально и тактильно: ищите трещины, деформации, потертости или затвердевание материала. Особое внимание уделяйте кольцам на сервисных портах, соединениях трубок и компрессоре – именно здесь чаще всего возникают проблемы.
Материал уплотнительных колец – обычно нитрил (NBR) или неопрен, устойчивые к маслам и хладагентам. Однако со временем они теряют эластичность из-за перепадов температур, воздействия масла PAG или POE, а также агрессивных присадок. Если кольцо при нажатии не восстанавливает форму или оставляет маслянистые следы на пальцах, его необходимо заменить. Не используйте кольца из неизвестных материалов – они могут разбухнуть или раствориться в системе.
Перед заменой сбросьте давление в кондиционере через сервисный порт с помощью манометрической станции. Отсоедините трубки, аккуратно поддев кольца отверткой с плоским жалом или специальным съемником. Избегайте металлических инструментов – они царапают посадочные места, что приводит к новым утечкам. Очистите канавки от старого масла и грязи безворсовой салфеткой, смоченной в спирте или очистителе для кондиционеров.
Новые кольца перед установкой смажьте маслом, совместимым с хладагентом вашего авто. Для R134a используйте PAG-масло (например, PAG 46 или PAG 100 в зависимости от компрессора), для R1234yf – специальное POE-масло. Нанесите тонкий слой на кольцо и посадочное место – это облегчит сборку и предотвратит закусывание. Не перетягивайте соединения: момент затяжки для большинства фитингов – 15–20 Н·м, уточните значение в сервисной документации.
После установки новых колец проведите вакуумирование системы в течение 30–45 минут при остаточном давлении не выше 500 микрон. Это удалит влагу и воздух, которые могут вызвать коррозию или образование кислот. Заправьте кондиционер хладагентом с точным соблюдением нормы (указана на шильдике под капотом) и проверьте герметичность электронным течеискателем или ультрафиолетовым красителем. Если утечка сохраняется, ищите повреждения на трубках или неисправность клапанов.
Запасные кольца храните в герметичной таре с силикагелем, чтобы избежать поглощения влаги. Не используйте кольца повторно, даже если они выглядят целыми – микротрещины не видны невооруженным глазом. При покупке выбирайте детали по каталогу производителя или OEM-аналогам: универсальные кольца часто не соответствуют требуемым допускам по размеру и материалу. Для большинства легковых автомобилей подходят кольца диаметром 8–12 мм с сечением 1,5–2,5 мм.
Если после замены колец кондиционер работает нестабильно (например, компрессор включается и сразу отключается), проверьте давление в системе манометром. Низкое давление на всасывании (ниже 1,5 бар) указывает на недостаток хладагента или негерметичность, высокое (выше 3 бар) – на перезарядку или засорение. В обоих случаях требуется диагностика с использованием профессионального оборудования.
Регулярная проверка уплотнительных колец – часть профилактического обслуживания кондиционера. Проводите осмотр каждые 2–3 года или при каждом демонтаже трубок. Своевременная замена колец обходится в 500–1500 рублей (стоимость деталей и расходных материалов), тогда как игнорирование проблемы приводит к ремонту компрессора за 20 000–50 000 рублей.
