Приемная труба на ВАЗ 2121 (Нива) – элемент выпускной системы, подверженный интенсивному износу из-за высоких температур и агрессивной среды. Средний срок службы детали составляет 50–80 тыс. км, но при эксплуатации в условиях бездорожья или частых коротких поездок коррозия может проявиться уже через 30–40 тыс. км. Замена трубы требуется при появлении сквозных отверстий, трещин или сильной деформации, что сопровождается характерным металлическим звоном, усилением шума выхлопа и запахом газов в салоне.
Для работы понадобятся: новая приемная труба (артикул 2121-1203010 для карбюраторных моделей или 21214-1203010 для инжекторных), набор ключей на 13, 17 и 19 мм, головка на 13 с удлинителем, молоток, зубило, щетка по металлу, графитовая смазка и домкрат. Рекомендуется использовать трубу из нержавеющей стали – она служит в 2–3 раза дольше стандартной. Перед началом работ дайте двигателю остыть: температура выпускного коллектора после поездки достигает 400–500°C, что опасно для рук и может повредить резьбу крепежа.
Основные сложности при замене связаны с прикипевшими гайками крепления к коллектору и фланцу резонатора. Для их откручивания используйте проникающую смазку (WD-40, LIQUI MOLY LM-40) с выдержкой 15–20 минут. Если гайки не поддаются, срежьте их болгаркой или срубите зубилом, предварительно зафиксировав болт вторым ключом. Избегайте чрезмерных усилий – сорванная шпилька коллектора потребует демонтажа головки блока, что увеличит объем работ в 5–7 раз.
При установке новой трубы замените уплотнительные кольца между фланцами (артикул 2101-1203020) и прокладку коллектора (2108-1008081). Нанесите графитовую смазку на резьбу болтов – это облегчит последующий демонтаж. Момент затяжки гаек крепления к коллектору – 30–35 Н·м, к резонатору – 25–30 Н·м. После сборки запустите двигатель и проверьте герметичность соединений: утечки выхлопных газов проявляются шипением или черными следами сажи на стыках.
Какие инструменты и материалы понадобятся для замены
Для демонтажа и установки приемной трубы на ВАЗ 2121 потребуется стандартный набор головок: 10, 12, 13 и 17 мм. Головка на 13 мм нужна для откручивания гаек крепления фланца к выпускному коллектору, а 17 мм – для хомутов соединения с резонатором. Трещотка с удлинителем на 150–200 мм облегчит доступ к труднодоступным крепежам, особенно в районе коробки передач. Ключ на 12 мм пригодится для снятия кронштейна крепления трубы к кузову.
Обязательно запаситесь набором рожковых ключей тех же размеров – они выручат, если гайки прикипели и не поддаются головкам. Для разборки резьбовых соединений используйте проникающую смазку типа WD-40 или жидкий ключ, нанося ее за 10–15 минут до работы. Металлическая щетка с жесткой щетиной понадобится для очистки фланцев и шпилек от ржавчины и нагара, чтобы избежать перекосов при установке новой детали.
Новая приемная труба должна соответствовать модификации двигателя: для карбюраторных версий (2121, 21211) подходит артикул 2121-1203010, для инжекторных (21214) – 21214-1203010-10. Проверьте комплектность: в идеале должны быть новые медные или паронитовые прокладки под фланец (артикул 2101-1203020) и хомуты с болтами М8х25. Если штатные шпильки коллектора повреждены, замените их на аналогичные М8х1,25 длиной 25 мм.
Для защиты рук используйте перчатки из плотной ткани или нитрила – края трубы острые, а работа с горячим металлом чревата ожогами. Домкрат или подставки под раму потребуются, если автомобиль не установлен на смотровой яме: приподняв заднюю часть, вы получите доступ к креплениям снизу. Не забудьте емкость для сбора остатков масла из коробки передач, если труба снимается вместе с кронштейном – в этом узле может скапливаться до 200 мл жидкости.
Дополнительно пригодится динамометрический ключ для затяжки гаек фланца с моментом 20–25 Н·м. Перетяжка приводит к деформации прокладки и утечкам выхлопных газов, а недотяжка – к ослаблению соединения на ходу. Если штатные гайки приржавели намертво, замените их на самоконтрящиеся М8 с нейлоновой вставкой (артикул 8.8 класса прочности). Для обработки резьбы перед сборкой используйте графитовую смазку или медную пасту – это предотвратит прикипание в будущем.
В случае повреждения резиновых подвесов трубы (артикул 2121-1203055) подготовьте новые – их износ приводит к вибрациям и преждевременному разрушению сварных швов. Для проверки герметичности соединений после установки используйте мыльный раствор: нанесите его на стыки и запустите двигатель – пузырьки укажут на утечки. Если работа ведется без помощника, зафиксируйте трубу в нужном положении с помощью проволочных крючков или временных подпорок из деревянных брусков.
Как правильно подготовить автомобиль перед демонтажем
Перед началом работ установите автомобиль на ровную площадку с твердым покрытием. Используйте противооткатные упоры под задние колеса, даже если машина стоит на ручном тормозе. Для ВАЗ 2121 оптимальная высота подъема домкратом – не менее 35 см от земли до нижней точки кузова, чтобы обеспечить свободный доступ к приемной трубе. Проверьте устойчивость автомобиля: покачайте кузов в стороны – он не должен смещаться.
Отключите аккумулятор, сняв клемму «минус». Это исключит случайное замыкание при работе с металлическими элементами выхлопной системы. Если двигатель работал, дайте ему остыть не менее 1 часа – температура приемной трубы после поездки достигает 400–500°C, что опасно для рук и может повредить резиновые подвесы.
Слейте остатки конденсата из глушителя и приемной трубы. Для этого открутите сливную пробку на глушителе (расположена в нижней части) или аккуратно проткните тонким сверлом (3–4 мм) дно резонатора, если пробки нет. Это предотвратит вытекание жидкости на руки и пол при демонтаже.
Обработайте резьбовые соединения приемной трубы проникающей смазкой (WD-40, LIQUI MOLY LM-40 или аналогами). Нанесите состав на гайки крепления к коллектору, фланец соединения с резонатором и болты хомутов. Выдержите 15–20 минут, затем повторите обработку. Для сильно закисших соединений используйте ударную отвертку или гайковерт с моментом затяжки не более 40 Н·м.
Подготовьте инструмент: накидные ключи на 13, 17 и 19 мм, торцевые головки тех же размеров с удлинителем, плоскую отвертку, молоток (500–700 г), зубило (ширина лезвия 10–12 мм). Для резки заржавевших болтов потребуется ножовка по металлу или болгарка с отрезным диском толщиной 1,6 мм. Запаситесь новыми медными или графитовыми прокладками под фланец приемной трубы – артикул 2121-1203020 для ВАЗ 2121.
Пошаговый процесс снятия старой приемной трубы
Перед началом работ убедитесь, что двигатель полностью остыл. Приемная труба на ВАЗ 2121 крепится к выпускному коллектору тремя гайками М8 с пружинными шайбами – их коррозия часто усложняет демонтаж. Подготовьте головку на 13 мм с удлинителем и трещоткой, а также жидкость WD-40 или аналог для обработки резьбовых соединений за 15–20 минут до откручивания.
Отсоедините провод массы от аккумулятора, чтобы исключить случайное замыкание при работе с металлическими элементами. Если автомобиль оснащен катализатором, отключите датчик кислорода (лямбда-зонд), открутив его разъем ключом на 22 мм. При наличии защитного экрана под днищем снимите его, открутив четыре болта М6 крепления к кузову.
Нанесите проникающую смазку на все резьбовые соединения приемной трубы: три гайки на коллекторе, две на кронштейне крепления к коробке передач и болт хомута, соединяющего трубу с резонатором. Дайте составу впитаться не менее 10 минут – это снизит риск срыва граней или облома шпилек.
Начните с откручивания хомута, соединяющего приемную трубу с резонатором. Используйте ключ на 14 мм для болта и на 17 мм для гайки. Если хомут закис, ударьте молотком по его плоскости через деревянную проставку, чтобы разрушить окислы. После ослабления сдвиньте хомут в сторону резонатора.
Перейдите к гайкам крепления трубы к выпускному коллектору. Зафиксируйте шпильки от проворачивания рожковым ключом на 13 мм, одновременно откручивая гайки головкой с удлинителем. Если гайка не поддается, нагрейте ее газовой горелкой до вишневого цвета – это расширит металл и облегчит демонтаж. Избегайте перегрева коллектора, чтобы не повредить прокладку.

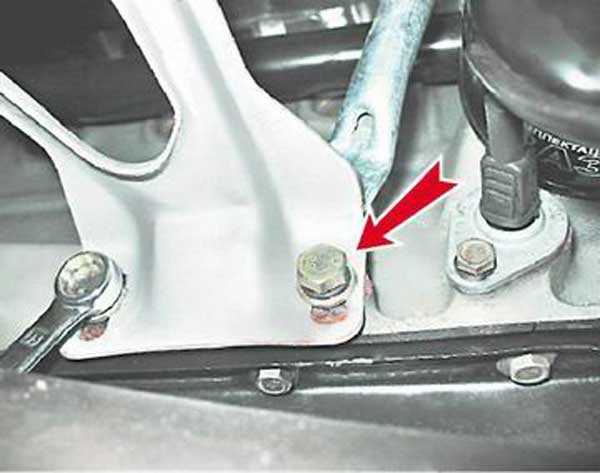

Открутите болт крепления кронштейна приемной трубы к коробке передач. Здесь часто используется болт М10 с головкой на 17 мм. Если кронштейн деформирован или болт закис, срежьте его болгаркой, предварительно защитив коробку от искр асбестовым полотном или металлическим листом.
Аккуратно снимите приемную трубу, слегка покачивая ее из стороны в сторону. Если труба не выходит, проверьте, не осталось ли незамеченных креплений – на некоторых модификациях ВАЗ 2121 используется дополнительный кронштейн у заднего моста. При сильной коррозии разрежьте трубу болгаркой в месте соединения с резонатором, оставив фланец для последующей сварки.
Осмотрите шпильки выпускного коллектора на предмет повреждений. Если резьба сорвана или шпилька обломана, высверлите остаток сверлом диаметром 6,5 мм и нарежьте новую резьбу метчиком М8. Замените прокладку между коллектором и трубой – даже минимальные следы износа приведут к подсосу воздуха и потере мощности.
Проверка состояния сопряженных деталей перед установкой новой трубы
Перед монтажом приемной трубы осмотрите фланец выпускного коллектора на наличие трещин, коррозии или деформаций. Особое внимание уделите отверстиям под шпильки – их диаметр не должен превышать 8,5 мм, иначе потребуется рассверловка или замена коллектора. Проверьте состояние шпилек: резьба должна быть чистой, без задиров, а длина выступающей части – не менее 15 мм. Если шпильки сорваны или имеют следы сильной коррозии, замените их на новые (артикул 2101-1008081) с моментом затяжки 30–40 Н·м.
Оцените состояние прокладки между коллектором и приемной трубой. Даже минимальные разрывы или выгорание материала (толщина новой прокладки – 1,5 мм) приведут к подсосу воздуха и потере мощности. Замените прокладку в обязательном порядке, предварительно очистив привалочные поверхности от нагара и остатков старого уплотнителя. Для очистки используйте металлическую щетку или шабер, избегая абразивных материалов, которые могут повредить поверхность.
Проверьте резиновые подушки крепления трубы к кузову (артикул 2121-1008090). На них не должно быть трещин, разрывов или чрезмерного растяжения – допустимый зазор между металлической втулкой и резиной не более 2 мм. Смажьте втулки графитовой смазкой перед установкой, чтобы предотвратить прикипание. Также осмотрите кронштейны крепления: если они деформированы или имеют следы усталостных трещин, замените их на усиленные аналоги (например, от Нивы Шевроле).
Установка новой приемной трубы и крепление к выпускному коллектору
Перед монтажом новой приемной трубы очистите фланец выпускного коллектора от остатков старой прокладки и нагара металлической щеткой. Нанесите тонкий слой термостойкого герметика (например, ABRO ES-322 или аналоги) на обе стороны новой прокладки из паронита или меди толщиной 1,5–2 мм. Установите трубу на шпильки коллектора, совместив отверстия с направляющими, и наживите гайки М8 моментом 15–20 Н·м в последовательности «крест-накрест» для равномерного обжатия прокладки. Избегайте перетяжки – превышение момента 25 Н·м приводит к деформации фланца или разрушению шпилек.
После фиксации трубы к коллектору закрепите ее к кронштейну на картере сцепления болтом М10×1,25 с пружинной шайбой. Проверьте зазор между трубой и кузовом – минимальное расстояние должно составлять 15–20 мм во избежание перегрева лонжерона. Подключите кислородный датчик (если предусмотрен) к разъему, убедившись в целостности уплотнительного кольца. Запустите двигатель и проконтролируйте отсутствие утечек выхлопных газов в местах соединений при работе на холостых оборотах.
Особенности подключения к резонатору и глушителю
На ВАЗ 2121 приемная труба соединяется с резонатором через фланцевое соединение с тремя болтами М8. Перед установкой проверьте состояние уплотнительной прокладки – она должна быть без разрывов и деформаций, иначе газы будут прорываться наружу. Если прокладка изношена, замените её на новую из термостойкого материала (например, паронит ПОН-Б). Затягивайте болты крест-накрест с моментом 25–30 Н·м, чтобы избежать перекоса фланца.
Резонатор крепится к кузову через резиновые подушки, которые гасят вибрации. При замене трубы осмотрите подушки на наличие трещин или растяжений – деформированные элементы приведут к дребезжанию и ускоренному износу соединений. Для фиксации используйте штатные кронштейны, но если они проржавели, замените их на усиленные аналоги из стали толщиной не менее 3 мм.
Соединение резонатора с глушителем выполнено на хомуте с двумя болтами М10. Перед сборкой очистите стыковочные поверхности от нагара и ржавчины металлической щеткой, иначе герметичность будет нарушена. Нанесите на внутреннюю часть хомута тонкий слой термостойкого герметика (например, ABRO ES-322), чтобы предотвратить утечку выхлопных газов. Затягивайте болты равномерно, контролируя зазор между трубами – он не должен превышать 1 мм.
При подключении глушителя обратите внимание на его положение относительно кузова. Заводской зазор между глушителем и днищем должен составлять 20–30 мм. Если глушитель провисает, подложите под кронштейны дополнительные шайбы или замените резиновые подвесы. Избегайте контакта металлических частей с кузовом – это вызовет коррозию и посторонние шумы.
После сборки запустите двигатель и проверьте все соединения на герметичность. Используйте мыльный раствор: нанесите его на стыки, и если появятся пузыри – подтяните хомуты или замените прокладку. Особое внимание уделите фланцевому соединению приемной трубы с резонатором – именно здесь чаще всего возникают утечки из-за высокой температуры и вибраций.
Если после установки появился металлический звон, проверьте зазоры между трубами и кузовом. Частая причина – соприкосновение глушителя с кронштейнами или теплозащитным экраном. В таких случаях подогните экран или установите дополнительные прокладки из асбестового полотна. Не используйте для изоляции обычную резину – она быстро прогорит.
Для продления срока службы соединений обработайте резьбовые части болтов графитовой смазкой или медной пастой. Это облегчит последующий демонтаж и предотвратит прикипание. После пробега 500–1000 км повторно подтяните все крепления, так как вибрации могут ослабить затяжку, особенно на хомутах глушителя.
Проверка герметичности соединений после монтажа
После установки новой приемной трубы на ВАЗ 2121 запустите двигатель и дайте ему поработать на холостых оборотах 2–3 минуты. Прислушайтесь к звуку выхлопа: шипение, свист или металлический звон указывают на утечку газов. Особое внимание уделите стыкам трубы с выпускным коллектором, резонатором и прокладками – именно здесь чаще всего возникают неплотности из-за деформации фланцев или некачественной затяжки болтов.
Для точной диагностики используйте мыльный раствор (1 часть жидкого мыла на 3 части воды). Нанесите его кистью на все соединения при работающем двигателе. Появление пузырей сигнализирует о пропускании газов. Наиболее уязвимые места: фланец коллектора (момент затяжки болтов – 30–35 Н·м), стык с резонатором (проверьте целостность уплотнительного кольца) и сварные швы самой трубы.
- Если утечка обнаружена на фланце коллектора, ослабьте болты, очистите поверхности от нагара и установите новую прокладку (артикул 2121-1008081 для карбюраторных моделей). Затягивайте болты крест-накрест в 2–3 подхода.
- При пропускании в месте соединения с резонатором замените уплотнительное кольцо (артикул 2121-1203020) и убедитесь, что хомут затянут с усилием 15–20 Н·м.
- Трещины в сварных швах трубы устраняйте только заменой детали – герметики и холодная сварка не обеспечат долговечности.
После устранения утечек повторно проверьте герметичность и проконтролируйте уровень шума выхлопа. Нормальный звук на холостых оборотах – глухой, ровный гул без посторонних призвуков. Если после ремонта двигатель работает нестабильно, проверьте правильность установки лямбда-зонда (при наличии) и отсутствие подсоса воздуха через поврежденные шланги системы вентиляции картера.
Типичные ошибки при замене и как их избежать
Первая распространённая ошибка – игнорирование состояния прокладок и крепёжных элементов. При демонтаже старой приёмной трубы на ВАЗ 2121 часто забывают заменить медную или паронитовую прокладку между фланцем трубы и выпускным коллектором. Даже если старая прокладка выглядит целой, её повторное использование приводит к подсосу воздуха и утечке выхлопных газов, что снижает мощность двигателя и увеличивает шум. Также критично состояние шпилек крепления: приржавевшие или сорванные шпильки усложняют установку новой трубы. Перед началом работ заранее приобретите комплект новых прокладок (артикул 2121-1008080 для медной или 2101-1008080-01 для паронитовой) и проверьте резьбу шпилек – при необходимости замените их на новые М8×1,25 длиной 25 мм.
Вторая ошибка связана с неправильной центровкой трубы относительно коллектора и резонатора. Некорректная установка приводит к перекосам, которые вызывают вибрации, стуки и преждевременный износ деталей. Чтобы избежать этого, соблюдайте последовательность затяжки гаек: сначала затяните фланец к коллектору с моментом 20–25 Н·м, затем – соединение с резонатором (15–20 Н·м). Используйте динамометрический ключ, так как перетяжка грозит деформацией фланцев, а недотяжка – разгерметизацией. Перед окончательной затяжкой проверьте зазоры между трубой и кузовом: минимальное расстояние должно быть не менее 10 мм, чтобы исключить контакт при вибрации.
- Неправильный подбор деталей. Часто автовладельцы покупают приёмные трубы без учёта модификации двигателя. Для ВАЗ 2121 с карбюраторным двигателем подходит труба с артикулом 2121-1008010, а для инжекторных версий – 21214-1008010. Отличие в расположении датчика кислорода: у инжекторной трубы предусмотрено резьбовое отверстие под лямбда-зонд. Установка несоответствующей детали приведёт к ошибкам ЭБУ и повышенному расходу топлива.
- Пренебрежение защитой от коррозии. Новая труба, не обработанная антикоррозийным составом, быстро ржавеет из-за воздействия конденсата и реагентов. Перед установкой нанесите на наружную поверхность термостойкую краску (например, КО-8111) или мастику, а фланцы обработайте графитовой смазкой. Это продлит срок службы детали в 2–3 раза.
- Игнорирование проверки системы выпуска после замены. После установки трубы обязательно заведите двигатель и прослушайте систему на холостых оборотах и при разгоне. Стук или шипение указывают на негерметичность соединений. Также проверьте показания датчика кислорода (если есть) через диагностический сканер – ошибка P0130 или P0135 сигнализирует о проблемах с подключением лямбда-зонда.
