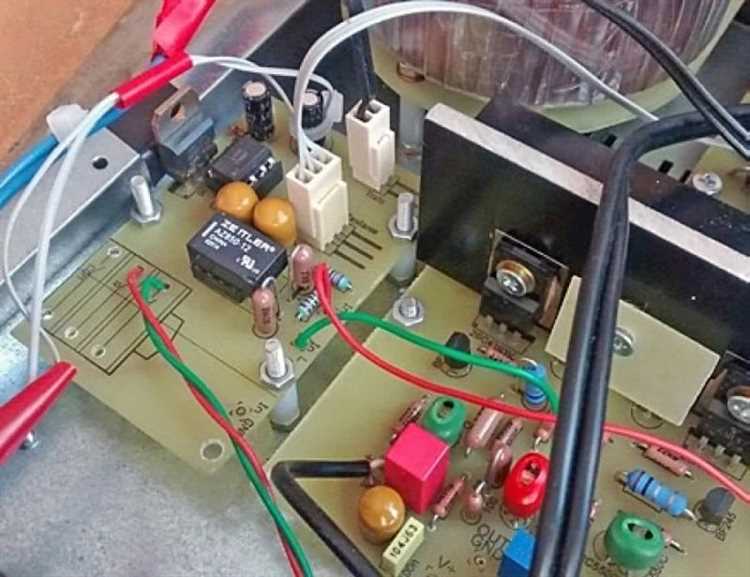

Как снять усилитель с защиты

Защитный режим в усилителях – это штатная функция, предотвращающая повреждение схемы при перегрузках, коротких замыканиях или перегреве. Однако ложные срабатывания или некорректное восстановление после аварийной ситуации могут блокировать работу устройства. Основные причины активации защиты: превышение допустимого тока нагрузки (обычно >10–15 А для бытовых моделей), КЗ на выходе, перегрев радиатора (>70–80°C) или неисправность в цепях питания.

Первый шаг – диагностика. Отключите усилитель от сети и нагрузки, затем проверьте сопротивление динамиков мультиметром (должно быть >2 Ом для 4-омных систем). Осмотрите выходные транзисторы на предмет вздутия или следов перегрева. Если визуальных дефектов нет, измерьте напряжение на шинах питания: при отсутствии ±12–15 В (для аналоговых усилителей) или ±40–60 В (для мощных моделей) проблема может быть в блоке питания.

Для сброса защиты используйте штатную кнопку RESET (если предусмотрена) или полностью обесточьте устройство на 10–15 минут. В некоторых моделях (например, Pioneer, Yamaha) требуется удерживать кнопку питания 5–10 секунд при отключенной нагрузке. Если защита срабатывает повторно, проверьте цепи обратной связи: неисправные конденсаторы в фильтрах питания (обычно электролитические 1000–4700 мкФ) или диоды выпрямителя часто становятся причиной ложных блокировок.

При перегреве очистите радиатор от пыли и убедитесь в работоспособности вентилятора (если есть). Температурные датчики (термисторы или биметаллические реле) могут давать сбой – проверьте их сопротивление при комнатной температуре (обычно 1–10 кОм). В усилителях класса D (например, TPA3116) защита может активироваться из-за нестабильного ШИМ-сигнала: замените микросхему драйвера или проверьте тактовый генератор.

Проверка и устранение короткого замыкания в акустической системе

Короткое замыкание в акустической системе чаще всего возникает из-за повреждения кабелей, неправильного подключения динамиков или дефектов самих колонок. Начните с визуального осмотра проводов: проверьте изоляцию на наличие трещин, оплавлений или оголённых участков, особенно в местах соединений с клеммами усилителя и динамиков. Используйте мультиметр в режиме прозвонки (Ω) для проверки сопротивления между плюсовым и минусовым проводами – при коротком замыкании показания будут близки к нулю или значительно ниже номинального сопротивления динамика (обычно 4–8 Ом). Отсоедините все динамики от усилителя и проверяйте каждый по отдельности: если при подключении одного из них усилитель уходит в защиту, проблема локализована.

Замените повреждённые кабели на новые с сечением не менее 2,5 мм² для систем мощностью свыше 100 Вт – тонкие провода могут перегреваться и провоцировать замыкание.
Проверьте полярность подключения динамиков: перепутанные «+» и «−» на одном из них создают противофазное включение, что может восприниматься усилителем как короткое замыкание.
Осмотрите клеммы динамиков на предмет замыкания между контактами – особенно актуально для колонок с винтовыми зажимами, где оголённый провод может касаться соседней клеммы.
Если замыкание обнаружено внутри динамика (например, при обрыве катушки или касании диффузора магнитной системы), замените его или отдайте в ремонт – самостоятельное вскрытие без опыта может усугубить проблему.
После устранения замыкания подключите систему пошагово: сначала один динамик, затем постепенно добавляйте остальные, контролируя реакцию усилителя.

Диагностика перегрева усилителя и восстановление нормальной работы

Недостаточная вентиляция – частая причина перегрева. Усилители мощностью свыше 100 Вт требуют минимального зазора в 5 см между радиатором и стенками корпуса, а также принудительного обдува при длительной работе на высокой громкости. Проверьте чистоту вентиляционных отверстий: пыль толщиной 1 мм снижает эффективность теплоотвода на 30–40%. Для очистки используйте сжатый воздух под давлением 2–3 бар, направляя струю под углом 45° к поверхности радиатора. Избегайте механического воздействия на ребра охлаждения – их деформация ухудшает конвекцию.

Проверка нагрузки на выходе усилителя критически важна. Сопротивление акустических систем должно соответствовать номиналу, указанному в технической документации (обычно 4 или 8 Ом). Подключение нагрузки с импедансом ниже допустимого увеличивает ток через выходные транзисторы, что приводит к росту рассеиваемой мощности. Например, при работе усилителя с номиналом 4 Ом на нагрузку 2 Ом потребляемый ток возрастает в 1,4–1,8 раза, а тепловыделение – в 2–3 раза. Используйте мультиметр в режиме измерения сопротивления для проверки импеданса динамиков. Если значение ниже 3 Ом для 4-омного усилителя, замените акустику или используйте согласующий трансформатор.

Неисправности в цепях питания также провоцируют перегрев. Проверьте напряжение на шинах питания: отклонение более ±5% от номинала (например, ±38 В для усилителя с номиналом ±35 В) свидетельствует о проблемах с блоком питания. Измерьте пульсации напряжения осциллографом – амплитуда более 100 мВ на частоте 100 Гц указывает на неисправность фильтрующих конденсаторов. Замените электролитические конденсаторы с емкостью ниже 80% от номинала или с ESR выше 0,5 Ом. При отсутствии осциллографа используйте мультиметр в режиме AC: переменная составляющая более 50 мВ говорит о необходимости замены конденсаторов.

Термопаста между транзисторами и радиатором со временем теряет свои свойства. Через 3–5 лет эксплуатации ее теплопроводность снижается на 40–60%, что приводит к росту температуры кристаллов на 15–25°C. Для замены используйте пасты с теплопроводностью не менее 4 Вт/(м·К), например, Arctic MX-6 или Noctua NT-H2. Наносите слой толщиной 0,1–0,2 мм, равномерно распределяя шпателем. Избегайте избыточного количества – это ухудшает теплоотвод. После замены пасты проверьте температуру транзисторов под нагрузкой: разница между кристаллом и радиатором не должна превышать 10°C.

Восстановление нормальной работы после перегрева начинается с принудительного охлаждения. Отключите усилитель от сети и дайте ему остыть до температуры ниже 40°C. Проверьте целостность предохранителей в цепях питания и защиты – их перегорание часто сопровождает срабатывание защитного режима. Если предохранители целы, сбросьте защиту согласно инструкции: обычно это делается кратковременным отключением питания (5–10 секунд) или нажатием кнопки Reset. При повторном срабатывании защиты в течение 1–2 минут после включения проверьте выходные транзисторы на короткое замыкание: сопротивление между коллектором и эмиттером должно быть не менее 1 кОм в обоих направлениях.

Сброс защитного режима через отключение питания и перезагрузку

Отключение питания на 30–60 секунд – минимально необходимый интервал для разряда конденсаторов в цепях защиты усилителя. В моделях с импульсными блоками питания (например, класса D) достаточно 15–20 секунд, тогда как для ламповых или транзисторных усилителей с массивными фильтрующими конденсаторами требуется не менее минуты. Перед повторным включением убедитесь в отсутствии короткого замыкания на выходе: отсоедините все нагрузки (колонки, сабвуферы) и проверьте сопротивление на клеммах мультиметром – оно должно быть не ниже 4 Ом для большинства бытовых усилителей. Если после подачи питания защитный режим активируется снова, причиной может быть перегрев выходных каскадов или неисправность схемы защиты, требующая диагностики осциллографом.

Перезагрузка через программный сброс (если предусмотрена) эффективна только в усилителях с цифровым управлением, например, в AV-ресиверах Denon или Yamaha. Для этого удерживайте кнопку питания 5–10 секунд до появления световой индикации или звукового сигнала. В аналоговых усилителях такой метод не работает – здесь критически важно физическое отключение от сети, а не просто перевод в режим standby. После сброса проверьте стабильность работы на низкой громкости (10–15% от максимума) в течение 5–10 минут: если усилитель снова уходит в защиту, ищите неисправность в цепях питания или выходных транзисторах.

Проверка и замена поврежденных предохранителей в цепи усилителя

Предохранители – первый элемент, который следует проверить при срабатывании защиты усилителя. Их задача – разорвать цепь при превышении допустимого тока, предотвращая повреждение компонентов. В автомобильных усилителях используются плавкие предохранители номиналом от 20 до 150 А, в зависимости от мощности устройства. Для домашних аудиосистем чаще встречаются предохранители на 1–10 А. Перед проверкой отключите питание и извлеките предохранитель из держателя.

Визуальный осмотр позволяет выявить перегоревший предохранитель по характерным признакам: помутневшее или почерневшее стекло, разорванная металлическая нить внутри. Если внешние признаки отсутствуют, используйте мультиметр в режиме прозвонки. Приложите щупы к контактам предохранителя – сопротивление должно стремиться к нулю. Бесконечное сопротивление указывает на обрыв. Не полагайтесь только на визуальный контроль: микротрещины в нити не всегда заметны.

Замена предохранителя требует точного соблюдения номинала. Установка предохранителя с завышенным током приведет к перегреву проводки или выходу из строя усилителя. Если новый предохранитель перегорает сразу после включения, проблема кроется в коротком замыкании или неисправности самого усилителя. В этом случае проверьте:

Целостность силовых проводов (особенно в местах изгибов и соединений).
Наличие замыкания на корпус в разъемах питания.
Работу блока питания (для стационарных усилителей).

В автомобильных системах предохранители часто располагаются в двух местах: рядом с аккумулятором (основной предохранитель) и на монтажном блоке салона (дополнительный). Основной предохранитель защищает силовую линию от аккумулятора до усилителя, его номинал обычно составляет 60–120 А. Дополнительный предохранитель (10–30 А) защищает цепь управления или дистанного включения. Оба элемента должны быть исправны для корректной работы.

При замене предохранителя используйте только оригинальные или сертифицированные аналоги. Дешевые подделки могут иметь нестабильные характеристики плавления, что приведет к ложным срабатываниям или, наоборот, несрабатыванию при перегрузке. Для автомобильных усилителей рекомендуются предохранители типа AGU (стеклянные) или ANL (плоские), в зависимости от конструкции держателя. В стационарных системах чаще применяются керамические или стеклянные предохранители формата 5×20 мм.

Если усилитель продолжает уходить в защиту после замены предохранителя, проверьте падение напряжения на линии питания. Подключите мультиметр в режиме измерения постоянного напряжения между плюсовой клеммой аккумулятора и входом питания усилителя. При работающем двигателе и включенном усилителе падение не должно превышать 0,5 В. Превышение этого значения указывает на окисленные контакты, недостаточное сечение проводов или неисправность генератора.

В редких случаях причиной частых перегораний предохранителей может быть нестабильное напряжение питания. В автомобилях это часто связано с неисправным генератором или слабым аккумулятором. Для проверки замерьте напряжение на клеммах аккумулятора при выключенном и работающем двигателе. Нормальные значения: 12,6 В (выключено) и 13,8–14,4 В (работает). Отклонения свидетельствуют о необходимости диагностики электросистемы автомобиля.

После замены предохранителя и устранения неисправностей протестируйте усилитель под нагрузкой. Подключите динамики и подайте сигнал с источника. Если защита срабатывает повторно, отключите нагрузку и проверьте усилитель на короткое замыкание в выходных каскадах. Для этого измерьте сопротивление между выходами «+» и «–» на клеммах динамиков – оно должно быть не менее 2 Ом. Нулевое или близкое к нулю сопротивление указывает на неисправность усилителя, требующую ремонта или замены.

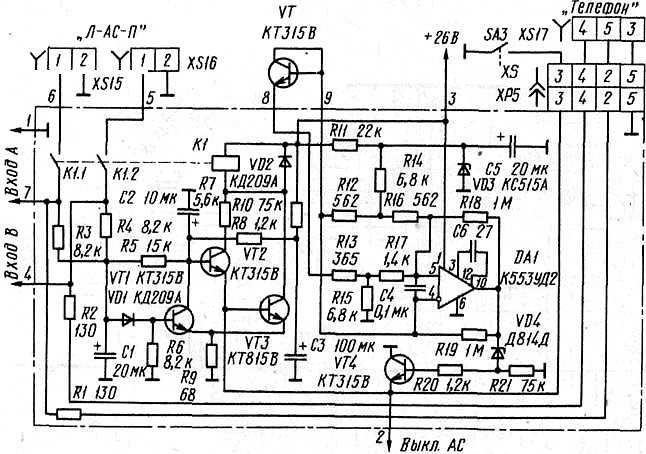

Тестирование и ремонт неисправных транзисторов выходного каскада

Биполярные транзисторы: измерьте hFE (коэффициент усиления) с помощью мультиметра с функцией тестера транзисторов. Значение должно быть в пределах 50–200 для мощных транзисторов. Если hFE ниже 20 – транзистор деградировал.
MOSFET: проверьте пороговое напряжение открытия (V_GS(th)) – для IRFP240 оно составляет 2–4 В. Подайте напряжение на затвор через резистор 1 кОм и измерьте сопротивление сток-исток. При открытом затворе оно должно падать до единиц Ом.
IGBT: тестируются аналогично MOSFET, но с учетом более высоких рабочих напряжений (до 600 В). Проверьте изоляцию между затвором и эмиттером – утечка тока указывает на пробой.

Замена транзисторов требует соблюдения парности. В двухтактных каскадах используйте транзисторы с одинаковым hFE (разброс не более 10%) и V_BE (для биполярных). Для MOSFET подбирайте пары с близкими значениями V_GS(th) и R_DS(on). При замене одиночного транзистора в паре замените оба, даже если второй визуально исправен – его характеристики могли измениться из-за перегрузки.

После установки новых транзисторов проведите статическое тестирование без нагрузки. Подайте питание и измерьте напряжение смещения на эмиттерах (для биполярных) или истоках (для MOSFET) – оно должно быть близко к 0 В (допустимо ±50 мВ). Проверьте ток покоя: для усилителей класса AB он составляет 20–100 мА. Если ток превышает 200 мА, отключите питание и проверьте цепи смещения (подстроечные резисторы, диоды термокомпенсации).

Динамическое тестирование проводите с эквивалентом нагрузки (резистор 4–8 Ом, мощностью не менее 50 Вт). Подайте сигнал частотой 1 кГц и амплитудой 1 В через генератор или аудиоисточник. Осциллографом проверьте форму сигнала на выходе: отсутствие ограничения, симметричность полуволн, отсутствие паразитных колебаний. При появлении искажений проверьте цепи обратной связи и корректирующие конденсаторы (обычно 22–100 пФ между базой и коллектором транзисторов драйвера).

Типовые ошибки при ремонте: использование транзисторов с заниженным напряжением коллектор-эмиттер (V_CEO), например, замены MJL21194 на BD139 (V_CEO 80 В против 250 В). Для усилителей с напряжением питания ±50 В минимальное V_CEO должно быть 150 В. Также избегайте установки транзисторов без теплопроводящей пасты или с поврежденными изоляционными прокладками – это приводит к локальному перегреву и повторному выходу из строя. После ремонта обязательно проверьте температуру корпусов транзисторов в рабочем режиме: при нормальной нагрузке она не должна превышать 60–70°C.

Настройка правильного импеданса нагрузки для предотвращения срабатывания защиты

Современные усилители мощности рассчитаны на работу с нагрузкой, импеданс которой соответствует паспортным значениям – обычно 4, 6 или 8 Ом. Превышение минимально допустимого импеданса (например, подключение 2-омной нагрузки к усилителю с минимальным значением 4 Ом) приводит к росту тока через выходные каскады, перегреву и активации защиты. Для проверки используйте мультиметр в режиме измерения сопротивления: замеряйте импеданс динамиков на частоте 1 кГц, так как реальное сопротивление отличается от номинального из-за индуктивности катушек. Если импеданс ниже допустимого, замените динамики или используйте согласующий трансформатор с коэффициентом трансформации, повышающим сопротивление до безопасного уровня.

При работе с многополосными системами учитывайте импеданс каждой акустической линии. Параллельное подключение динамиков снижает общее сопротивление по формуле 1/Rобщ = 1/R1 + 1/R2 + … + 1/Rn. Например, два 8-омных динамика в параллели дадут 4 Ом – критическое значение для многих усилителей. Решением станет последовательное соединение или использование активного кроссовера, разделяющего сигнал до усилителя. Для сабвуферов с низким импедансом (2–3 Ом) применяйте специализированные усилители с соответствующим диапазоном нагрузки или добавляйте резистивные балласты, но помните: это снижает КПД системы.
