Пайка металлов – процесс соединения деталей с помощью припоя, температура плавления которого ниже, чем у основного материала. Для качественного результата критически важны три фактора: подготовка поверхностей, выбор припоя и соблюдение температурного режима. Даже незначительные отклонения в технологии приводят к слабому сцеплению, коррозии или разрушению шва.
Основные методы пайки делятся на мягкую (до 450°C) и твердую (выше 450°C). Мягкая пайка подходит для электроники, медных труб и тонкостенных конструкций, где не требуется высокая прочность. Для этого используют оловянно-свинцовые припои (ПОС-40, ПОС-61) или бессвинцовые аналоги (Sn-Ag-Cu). Твердая пайка применяется для стали, нержавейки и алюминия, где нужна механическая стойкость. Здесь работают медно-фосфорные (ПМФ-7), серебряные (ПСр-45) и алюминиевые припои (АЛ-2).
Подготовка поверхностей начинается с механической зачистки: наждачная бумага (зернистость 120–240), металлическая щетка или пескоструйная обработка удаляют оксиды и загрязнения. После этого детали обезжиривают ацетоном, спиртом или специализированными растворителями. Для защиты от повторного окисления используют флюсы: канифоль (для меди и латуни), паяльную кислоту (для стали), буру (для твердой пайки). Без флюса припой не смачивает поверхность, и соединение получается пористым.
Температура пайки должна превышать точку плавления припоя на 30–50°C. Перегрев приводит к выгоранию флюса и образованию окалины, недогрев – к холодному шву с низкой прочностью. Для контроля используют термопару или пирометр. Инструмент выбирают в зависимости от задачи: паяльник (40–100 Вт) для мелких работ, газовая горелка (пропан-бутан) для труб и крупных деталей, индукционный нагреватель – для серийного производства.
После пайки шов очищают от остатков флюса: канифоль смывают спиртом, кислотные флюсы нейтрализуют раствором соды. Для проверки качества соединения проводят визуальный осмотр (отсутствие трещин, пор, непропаев) и механические испытания: изгиб, растяжение или проверка герметичности (для трубопроводов). При пайке разнородных металлов учитывают разницу в коэффициентах теплового расширения – это предотвращает напряжения в шве.
Как правильно паять металл к металлу: способы и советы
- Для пайки тонких листов (до 1 мм) используйте паяльник мощностью 40–60 Вт, для толстых деталей – газовую горелку или паяльную лампу.
- При пайке алюминия предварительно прогрейте деталь до 300–400°C, затем нанесите припой с флюсом – это снижает риск образования трещин.
- После пайки удалите остатки флюса: для канифоли – спирт, для кислотных флюсов – раствор соды (5%).
- Проверяйте качество пайки визуально: шов должен быть гладким, без пор и непропаев.
Какие инструменты и материалы нужны для пайки металлов
Основной инструмент – паяльник или паяльная станция. Для тонких работ подойдет паяльник мощностью 25–60 Вт с медным жалом, заточенным под нужную форму (конус, лопатка). При пайке крупных деталей используют газовые горелки с регулируемым пламенем или индукционные нагреватели. Для точной температурной регулировки выбирайте станции с цифровым дисплеем и диапазоном 200–450°C. Жало должно быть покрыто слоем никеля или хрома, чтобы дольше сохранять форму и не окисляться.
Припой – ключевой расходный материал. Для пайки меди, латуни и стали применяют оловянно-свинцовые припои (ПОС-40, ПОС-61) с температурой плавления 183–235°C. Для алюминия используют специальные припои на основе цинка, олова и кадмия (например, Castolin 192FB) с температурой плавления 380–420°C. Бессвинцовые припои (Sn-Ag-Cu) подходят для электроники, но требуют более высоких температур (220–250°C) и активных флюсов. Диаметр прутка или проволоки выбирают в зависимости от размера шва: 0,5–1 мм для мелких деталей, 2–3 мм для крупных.
Флюс предотвращает окисление и улучшает смачиваемость. Для пайки меди и стали подходит канифоль или спирто-канифольный флюс (ФКСп), который не требует смывки. Для нержавеющей стали и алюминия используют активные флюсы на основе хлоридов цинка или аммония (например, Ф-38Н, Ф-64). Пастообразные флюсы удобны для точечной пайки, жидкие – для обработки больших поверхностей. После пайки остатки активных флюсов обязательно удаляют водой или спиртом, чтобы избежать коррозии.
Дополнительные инструменты ускоряют процесс и повышают качество. Пинцет с антистатическим покрытием фиксирует мелкие детали, а тиски с мягкими губками (из меди или алюминия) удерживают заготовки без повреждений. Для очистки поверхностей перед пайкой используют наждачную бумагу (зернистость 120–240), металлические щетки или абразивные губки. Оптоволоконная подсветка помогает контролировать качество шва, а термопара – следить за температурой нагрева. Для защиты рук и глаз обязательны перчатки из термостойкой ткани и очки с УФ-фильтром.
Подготовка рабочего места влияет на результат. Стол должен быть устойчивым, с негорючей поверхностью (керамическая плитка, асбестовый лист). Вентиляция или вытяжка удаляют вредные пары свинца и флюсов. Для хранения инструментов подойдет металлический ящик с отделениями, а расходные материалы лучше держать в герметичных контейнерах, чтобы избежать окисления. Паяльник хранят в подставке с губкой для очистки жала, смоченной дистиллированной водой или глицерином.
Расходные материалы для финишной обработки: спирт или ацетон для обезжиривания, щавелевая кислота для удаления оксидной пленки с алюминия, нейтрализаторы флюса (например, раствор соды). Для защиты швов от коррозии применяют лак или консервирующую смазку (ЦИАТИМ-201). При пайке электроники используют термоусадочные трубки или изоленту для изоляции контактов. Всегда проверяйте совместимость материалов: например, припой ПОС-61 не подходит для пайки алюминия, а активные флюсы разрушают тонкие медные дорожки на печатных платах.

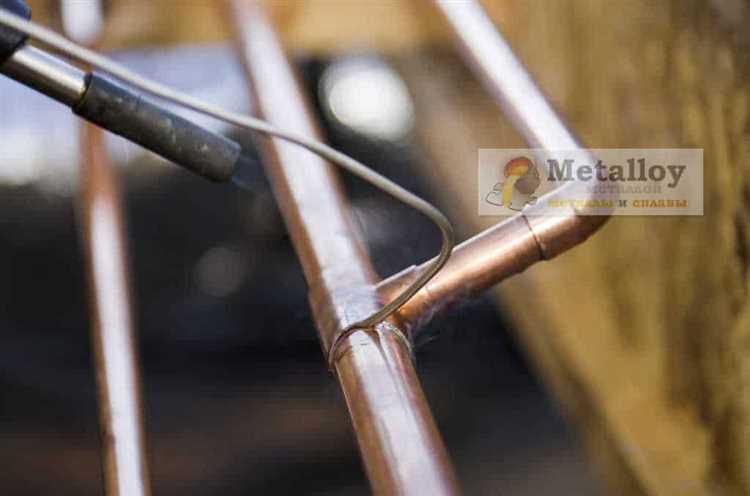

Как выбрать припой и флюс для разных типов металлов
Выбор припоя зависит от температуры плавления металла и условий эксплуатации соединения. Для меди и латуни подходят оловянно-свинцовые припои (ПОС-40, ПОС-61) с температурой плавления 183–235°C. Алюминий требует специальных припоев на основе цинка, олова и кадмия (например, П250А) с температурой плавления 250–400°C. Нержавеющая сталь паяется серебряными припоями (ПСр-45, ПСр-72) или медно-фосфорными составами, выдерживающими высокие нагрузки.
Флюс подбирают по типу металла и окислительным свойствам. Для меди и латуни используют канифоль или активные флюсы на основе хлорида цинка (Ф-38Н). Алюминий требует агрессивных флюсов с фторидами и хлоридами (Ф-64, Ф-34А), так как его оксидная пленка устойчива к обычным составам. Нержавеющая сталь паяется с флюсами на основе борной кислоты или фторборатов (Ф-100, Ф-380), предотвращающими образование тугоплавких оксидов.
При пайке оцинкованной стали избегайте припоев с высоким содержанием свинца – они разрушают цинковое покрытие. Лучше использовать бессвинцовые припои (Sn-Ag-Cu) или оловянно-серебряные (ПСр-2,5). Флюс выбирайте нейтральный (канифоль) или слабоактивный (ФКДТ), чтобы не повредить защитный слой. Для пайки чугуна применяют медно-цинковые припои (Л63) с флюсами на основе буры, так как чугун склонен к образованию графитовых включений, мешающих смачиванию.
Титан и его сплавы паяются только в вакууме или инертной среде из-за высокой химической активности. Припои для титана содержат серебро, медь или алюминий (например, ПСр-72, ВПр-16). Флюсы не используются – их заменяют защитные газы (аргон, гелий) или вакуум. Пайка магния требует припоев на основе магния с добавками алюминия и цинка (П430Мг), а флюсы должны содержать хлориды и фториды (ФЛ-10, ФЛ-20) для удаления оксидной пленки.
Для пайки разнородных металлов (например, медь + алюминий) используют припои с промежуточными свойствами. Хорошо подходят цинково-алюминиевые сплавы (ПЦА-4) или оловянно-цинковые (ПОЦ-90). Флюс должен быть универсальным, но агрессивным – например, Ф-64 или Ф-34А. Важно учитывать разницу в коэффициентах теплового расширения, чтобы избежать трещин при охлаждении.
При выборе флюса обращайте внимание на его остатки после пайки. Канифольные флюсы не требуют удаления, так как не вызывают коррозии. Активные флюсы на основе хлоридов и фторидов (Ф-38Н, Ф-64) нужно тщательно смывать водой или спиртом, иначе они спровоцируют окисление. Для пайки электроники используйте только бескислотные флюсы (ЛТИ-120, ФКЭт), чтобы не повредить печатные платы.
Температурный режим пайки должен соответствовать припою и металлу. Превышение температуры приводит к выгоранию флюса и окислению, недостаточный нагрев – к плохому смачиванию. Для контроля используйте термопару или пирометр. Например, при пайке меди оловянно-свинцовым припоем оптимальная температура – 250–300°C, для алюминия с припоем П250А – 350–400°C. Всегда проверяйте совместимость флюса и припоя по техническим характеристикам.
Подготовка поверхностей перед пайкой: очистка и обезжиривание
Перед пайкой металлические поверхности должны быть очищены от оксидных пленок, ржавчины и загрязнений механическим или химическим способом. Для механической очистки используют наждачную бумагу с зернистостью P120–P400, металлические щетки или абразивные круги – выбор зависит от твердости сплава. Например, для меди и латуни подойдет мелкозернистая наждачка, а для стали – корщетка из нержавеющей проволоки. После обработки поверхность должна быть матовой, без блеска, иначе припой не сцепится с основой. Химическая очистка включает травление в растворах кислот: 10–15% серная кислота для стали, 5–10% азотная – для меди и ее сплавов. Время выдержки – 1–3 минуты, после чего детали промывают проточной водой и сушат.
Обезжиривание – обязательный этап, так как даже следы масел, смазок или отпечатков пальцев препятствуют смачиванию припоем. Для удаления жировых загрязнений применяют органические растворители: ацетон, уайт-спирит или изопропиловый спирт (концентрация не менее 95%). В промышленных условиях используют щелочные растворы, например, 5–10% раствор каустической соды при температуре 60–80°C с последующей промывкой. Для алюминия и его сплавов подходит трихлорэтилен, но из-за токсичности его заменяют на менее опасные составы, такие как метилэтилкетон. После обезжиривания поверхности нельзя касаться руками – даже микроскопические следы кожного жира снижают качество пайки.
Контроль чистоты поверхности проводят визуально или с помощью теста на смачиваемость: каплю воды наносят на подготовленный участок – если она растекается равномерной пленкой, поверхность готова к пайке. При наличии разрывов или скатывания капли очистку повторяют. Для ответственных соединений используют специальные индикаторы, например, раствор фенолфталеина, который окрашивает жировые пятна в розовый цвет. Хранить подготовленные детали следует в герметичных контейнерах с силикагелем или в вакуумной упаковке, чтобы избежать повторного окисления.
Техники нагрева паяльника или горелки для равномерного соединения
Для пайки тонколистовых металлов (до 1 мм) используйте паяльник мощностью 40–60 Вт с коническим жалом. Нагревайте зону соединения круговыми движениями диаметром 5–8 мм, удерживая жало под углом 30–45° к поверхности. Температура наконечника должна быть на 20–30 °C выше точки плавления припоя: для оловянно-свинцовых сплавов (ПОС-61) это 220–240 °C, для бессвинцовых (Sn96.5Ag3Cu0.5) – 250–270 °C. Контролируйте нагрев по изменению цвета флюса: канифоль темнеет при 150 °C, активные флюсы (например, ЛТИ-120) начинают дымить при 200 °C.
При работе с горелкой для пайки меди или латуни (толщиной 2–5 мм) применяйте мягкое пламя с длиной факела 30–50 мм. Направляйте его под углом 60° к стыку, перемещая по спирали от центра к краям со скоростью 10–15 мм/с. Для пропан-бутановых горелок оптимальное давление на входе – 0,3–0,5 бар, расход газа – 150–200 л/ч. Температуру контролируйте по цвету металла: медь приобретает темно-вишневый оттенок при 700–750 °C, латунь – светло-красный при 800–850 °C. Избегайте прямого воздействия пламени на припой – нагревайте только основной металл.
Для пайки алюминия (сплавы АМг, АД31) используйте ацетилен-кислородную горелку с нейтральным пламенем. Настройте соотношение газов 1:1,2 (ацетилен:кислород) для получения температуры 600–650 °C. Прогревайте деталь широкими зигзагообразными движениями, удерживая горелку на расстоянии 20–30 мм от поверхности. Припой (например, AlSi12) вводите только после появления на металле матового налета – это сигнал о разрушении оксидной пленки. Для равномерного распределения тепла чередуйте нагрев обеих соединяемых деталей с интервалом 3–5 секунд.
Пошаговая инструкция пайки тонких и толстых металлических деталей
Подготовка поверхностей – ключевой этап. Для тонких деталей (до 1 мм) зачистите зону пайки наждачной бумагой с зернистостью P240–P400, удаляя оксидную пленку и загрязнения. Толстые детали (от 3 мм) требуют более грубой обработки – используйте металлическую щетку или шлифовальный круг. Обезжирьте поверхности ацетоном или спиртом, избегая прикосновений пальцами после очистки. Для улучшения смачиваемости примените флюс: канифоль для меди и латуни, буру для стали, паяльную кислоту для нержавейки. Наносите флюс тонким слоем кистью или погружением детали.
Выбор припоя зависит от толщины металла и его типа. Для тонких деталей используйте легкоплавкие припои: оловянно-свинцовые (ПОС-61, t°пл 183–190°C) или бессвинцовые (Sn96.5Ag3Cu0.5, t°пл 217°C). Толстые детали паяйте тугоплавкими припоями: медно-фосфорными (ПМФ-7, t°пл 700–800°C) для меди или серебряными (ПСр-45, t°пл 660–725°C) для стали. Диаметр прутка припоя подбирайте пропорционально толщине детали: 1–1,5 мм для тонких, 2–3 мм для толстых. Нагрев ведите равномерно, избегая локального перегрева – для тонких деталей достаточно паяльника мощностью 40–60 Вт, для толстых используйте газовую горелку с регулировкой пламени.
Техника пайки различается для тонких и толстых деталей. При работе с тонким металлом фиксируйте детали струбцинами или магнитными держателями, чтобы исключить смещение. Нагревайте паяльником место стыка до температуры плавления припоя, затем вводите припой в зазор – он должен затечь под действием капиллярных сил. Для толстых деталей предварительно прогрейте всю зону пайки горелкой до вишневого свечения (для стали) или красного (для меди). Припой наносите с противоположной стороны пламени, чтобы избежать окисления. Контролируйте глубину проплавления: для тонких деталей достаточно 0,5–1 мм, для толстых – 2–4 мм.
Завершающий этап – обработка и контроль. После пайки удалите остатки флюса: канифоль смывайте спиртом, буру и кислоту – горячей водой с щеткой. Для толстых деталей примените механическую зачистку шлифовальной шкуркой или напильником. Проверьте качество шва визуально: припой должен равномерно заполнить зазор без пор и непропаев. Для ответственных соединений используйте ультразвуковой контроль или рентгенографию. При пайке разнородных металлов (например, медь + сталь) учитывайте разницу в коэффициентах теплового расширения – применяйте компенсационные зазоры 0,1–0,3 мм.
Загрузка...
