Как определить радиус ведомого шкива

Радиус ведомого шкива определяет передаточное отношение ременной передачи, влияя на скорость вращения выходного вала и крутящий момент. Для точного расчета используют формулу R₂ = (R₁ × n₁) / n₂, где R₁ – радиус ведущего шкива, n₁ и n₂ – частоты вращения ведущего и ведомого валов соответственно. Допустимая погрешность не должна превышать 0,5% от расчетного значения, иначе возникают проскальзывание ремня или неравномерная нагрузка на подшипники.

При выборе радиуса учитывают тип ремня: для клиновых ремней минимальный радиус ограничен профилем (например, для ремня сечения A – не менее 63 мм), а для зубчатых – шагом зубьев. Коэффициент скольжения ε (обычно 0,01–0,03) корректирует расчет: R₂ = (R₁ × n₁) / (n₂ × (1 − ε)). Для высокоскоростных передач (n₂ > 3000 об/мин) рекомендуется увеличивать радиус на 5–10% для снижения центробежных нагрузок.

Материал шкива также влияет на расчет: стальные шкивы допускают меньшие радиусы (до 50 мм для малых мощностей), чем чугунные или алюминиевые, где минимальный радиус ограничен прочностью материала. При работе с поликлиновыми ремнями радиус ведомого шкива должен быть не менее 1,5 × шаг ребра (например, для ремня PK с шагом 3,56 мм – минимум 5,34 мм). Для передач с переменной нагрузкой вводят коэффициент динамичности Kд (1,2–1,5), корректируя формулу: R₂ = (R₁ × n₁ × Kд) / n₂.

Определение исходных данных для расчета радиуса шкива

Для расчета радиуса ведомого шкива требуются три ключевых параметра: частота вращения ведущего вала (n₁, об/мин), частота вращения ведомого вала (n₂, об/мин) и радиус ведущего шкива (r₁, мм). Эти данные берутся из технической документации привода или измеряются непосредственно на оборудовании. При отсутствии паспортных значений n₁ и n₂ используют тахометр с погрешностью не более ±0,5%, а r₁ измеряют штангенциркулем с точностью до 0,1 мм. Дополнительно учитывают передаточное отношение (i = n₁/n₂), которое для ременных передач обычно лежит в диапазоне 0,2–5,0. При i > 5 рекомендуется применять многоступенчатые передачи или зубчатые ремни для снижения проскальзывания.

Второй блок исходных данных включает характеристики ремня: тип (клиновой, поликлиновой, зубчатый), модуль упругости материала (E, МПа) и коэффициент трения (μ) между ремнем и шкивом. Для стандартных клиновых ремней μ принимают равным 0,25–0,35, для поликлиновых – 0,3–0,45. Модуль упругости E варьируется от 100 МПа (резинотканевые ремни) до 1000 МПа (полиуретановые). Эти параметры влияют на расчетное натяжение ремня и, как следствие, на минимально допустимый радиус шкива. При проектировании передачи с высокими нагрузками (более 5 кВт) дополнительно учитывают угол обхвата (α, град) и допустимое удельное давление на ремень (q, Н/мм²), которое для клиновых ремней не должно превышать 2,5 Н/мм².

Выбор формулы в зависимости от типа ременной передачи

Тип ременной передачи напрямую определяет методику расчета радиуса ведомого шкива. Для плоскоременных передач применяют формулу D₂ = D₁ * (n₁ / n₂) * (1 - ε), где D₁ – диаметр ведущего шкива, n₁ и n₂ – частоты вращения валов, ε – коэффициент скольжения (0,01–0,02 для резинотканевых ремней). У клиноременных передач расчет усложняется из-за профиля ремня: используют D₂ = D₁ * (n₁ / n₂) * k, где k – поправочный коэффициент, зависящий от сечения ремня (например, 1,12 для профиля А, 1,14 для Б).

Зубчатоременные передачи требуют учета шага зубьев p и их числа z. Радиус ведомого шкива вычисляют по формуле D₂ = (p * z₂) / π, где z₂ – число зубьев ведомого шкива. Для корректного зацепления шаг ремня и шкива должен совпадать, а минимальное число зубьев на малом шкиве ограничено: 10–12 для ремней с шагом 5 мм, 16–18 для шага 8 мм. Отклонение от этих значений приводит к повышенному износу и шуму.

В поликлиновых передачах расчет аналогичен клиноременным, но с поправкой на число ребер m. Формула принимает вид D₂ = D₁ * (n₁ / n₂) * (1 + 0,01 * m). Например, для ремня с 6 ребрами поправка составит 6%. Важно учитывать, что поликлиновые ремни допускают меньшие диаметры шкивов: минимальный диаметр для профиля PJ – 45 мм, для PK – 75 мм. Нарушение этих ограничений снижает ресурс ремня на 30–40%.

Плоскоременные передачи: скольжение учитывают только при высоких нагрузках (ε > 0,02).
Клиноременные: коэффициент k корректируют при угле обхвата менее 120° (увеличивают на 2–5%).
Зубчатоременные: при z₂ < 20 вводят дополнительный коэффициент 1,05–1,1 для компенсации неравномерности нагрузки.
Поликлиновые: при скорости ремня свыше 30 м/с поправку на m уменьшают на 0,5% за каждые 5 м/с.

Для вариаторных передач с широким клиновым ремнем формула трансформируется: D₂ = D₁ * (n₁ / n₂) * (1 ± Δ), где Δ – диапазон регулирования (0,2–0,5 для стандартных вариаторов). При этом минимальный диаметр шкива ограничен прочностью ремня: для ремней сечения SPZ – 63 мм, для SPA – 90 мм. Превышение этих значений ведет к разрушению корда.

В передачах с натяжным роликом расчет радиуса ведомого шкива дополняют учетом угла обхвата. Формула приобретает вид D₂ = D₁ * (n₁ / n₂) * (1 - ε) / (1 + 0,001 * α), где α – угол обхвата в градусах. Для плоских ремней при α < 150° вводят дополнительный коэффициент 1,03–1,07, для клиновых – 1,05–1,1.

При работе с высокоскоростными передачами (свыше 50 м/с) в формулы вводят динамические поправки. Для плоских ремней используют D₂ = D₁ * (n₁ / n₂) * (1 - ε - 0,0002 * v), где v – скорость ремня в м/с. Для клиновых ремней поправка составляет 0,0003 * v. Эти корректировки компенсируют центробежные силы, снижающие сцепление ремня со шкивом на 15–25% при скоростях выше 40 м/с.

Выбор формулы также зависит от материала ремня. Для синтетических ремней (полиуретан, полиамид) коэффициент скольжения ε принимают равным 0,005–0,01, для резинотканевых – 0,01–0,02. В зубчатоременных передачах с металлическим кордом шаг зубьев может отличаться от номинального на ±0,05 мм, что требует корректировки расчетного диаметра на 0,1–0,3%. При проектировании передач с ремнями из арамидных волокон допустимые диаметры шкивов уменьшают на 10–15% из-за повышенной жесткости материала.

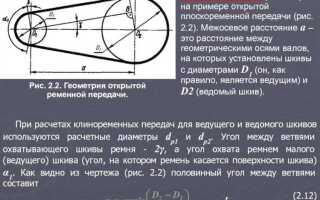

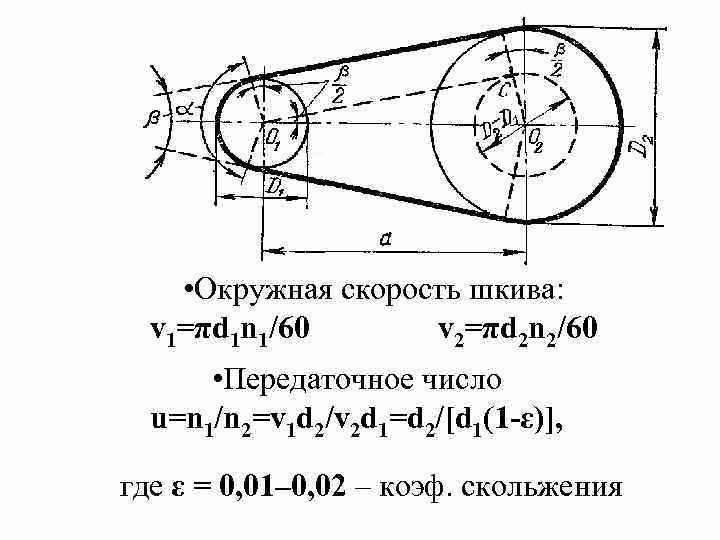

Учет передаточного отношения при вычислении радиуса

Передаточное отношение i – ключевой параметр, определяющий соотношение угловых скоростей ведущего и ведомого шкивов. Формула i = ω₁/ω₂ = D₂/D₁ связывает диаметры шкивов с их частотами вращения, где D₁ и D₂ – диаметры ведущего и ведомого шкивов соответственно. Для расчета радиуса ведомого шкива R₂ при известном i и радиусе ведущего R₁ применяют преобразованную зависимость: R₂ = R₁ × i. Например, при R₁ = 50 мм и i = 2.5 радиус ведомого шкива составит 125 мм.

Погрешность в определении i напрямую влияет на точность расчетов. Если фактическое передаточное отношение отличается от расчетного на 5%, ошибка в радиусе ведомого шкива при R₁ = 60 мм и i = 3 достигнет 9 мм. Для минимизации отклонений рекомендуется измерять частоты вращения тахометром с погрешностью не более 0.5% или использовать лазерные датчики оборотов.

В ременных передачах с зубчатыми ремнями передаточное отношение корректируют с учетом числа зубьев. Формула принимает вид: i = z₂/z₁, где z₁ и z₂ – количество зубьев на ведущем и ведомом шкивах. При z₁ = 20 и z₂ = 60 i = 3, что эквивалентно соотношению диаметров. Однако шаг зубьев ремня должен соответствовать модулю шкивов, иначе возникает проскальзывание.

Для клиноременных передач передаточное отношение ограничено предельными значениями: i ≤ 7 для стандартных ремней и i ≤ 10 для узких. Превышение этих значений приводит к снижению КПД на 15–20% из-за увеличенного угла обхвата и деформации ремня. При проектировании систем с i > 5 рекомендуется использовать многоступенчатые передачи или поликлиновые ремни с коэффициентом трения μ ≥ 0.4.

В вариаторах передаточное отношение изменяется плавно, что требует динамического пересчета радиуса ведомого шкива. Для конических шкивов радиус рассчитывают по формуле: R₂(φ) = R₁ × i(φ), где φ – угол наклона образующей конуса. При φ = 15° и R₁ = 40 мм диапазон регулирования i составляет 0.5–2.0, что соответствует изменению R₂ от 20 до 80 мм.

При работе с асинхронными двигателями передаточное отношение подбирают так, чтобы частота вращения ведомого шкива не превышала номинальную более чем на 10%. Для двигателя с n₁ = 1450 об/мин и требуемой n₂ = 480 об/мин оптимальное i = 3.02. Если расчетный радиус ведомого шкива выходит за пределы конструктивных ограничений (например, R₂ > 200 мм), применяют промежуточные валы или редукторы.

В высокоскоростных передачах (n > 3000 об/мин) передаточное отношение дополнительно корректируют на коэффициент проскальзывания ε = 0.01–0.03. Формула принимает вид: R₂ = R₁ × i × (1 + ε). Для ремней из полиуретана ε = 0.015, что при i = 4 и R₁ = 30 мм дает поправку +1.8 мм к радиусу ведомого шкива. Игнорирование ε приводит к недогрузке или перегрузке привода на 3–5%.

Корректировка расчетов с поправкой на проскальзывание ремня

Проскальзывание ремня – неизбежный фактор, снижающий точность передачи крутящего момента. Стандартные формулы расчета радиуса ведомого шкива (например, D₂ = D₁ × (n₁/n₂)) не учитывают потери на скольжение, что приводит к отклонению фактической частоты вращения до 3–5%. Для клиноременных передач коэффициент проскальзывания ε принимают равным 0,01–0,02, для плоскоременных – 0,02–0,03, в зависимости от натяжения и материала ремня.

Корректировка радиуса ведомого шкива выполняется по формуле: D₂_корр = D₂ / (1 − ε). Например, при расчетном диаметре 200 мм и ε = 0,02 скорректированное значение составит 204 мм. Игнорирование этой поправки при высоких скоростях (свыше 1500 об/мин) может привести к недопустимому рассогласованию частот вращения валов, особенно в приводах с жесткими требованиями к синхронизации.

На практике проскальзывание зависит от условий эксплуатации: влажности, температуры, загрязнения поверхностей. Для ремней из полиуретана ε снижается до 0,005–0,01 при оптимальном натяжении (усилие 1,5–2% от разрушающей нагрузки). В расчетах рекомендуется использовать верхнюю границу диапазона ε для новых ремней и нижнюю – после приработки (50–100 часов эксплуатации).

При проектировании передач с малым передаточным отношением (i < 2) поправку на проскальзывание можно не учитывать, если допустимое отклонение частоты вращения превышает 2%. Однако для многоступенчатых приводов или систем с обратной связью (например, станки с ЧПУ) даже 1% проскальзывания критичен. В таких случаях применяют дополнительные меры: автоматические натяжители, ремни с зубчатым профилем или увеличение угла обхвата шкива свыше 150°.

Для проверки корректности расчетов используют экспериментальный метод: измеряют фактическую частоту вращения ведомого вала n₂_факт и сравнивают с расчетной n₂_расч. Отклонение свыше 1,5% указывает на необходимость пересмотра ε или диаметров шкивов. При этом учитывают, что проскальзывание нелинейно зависит от нагрузки: при 50% номинальной мощности ε может увеличиваться на 30–40% относительно паспортных значений.

В высоконагруженных передачах (мощность свыше 10 кВт) проскальзывание дополнительно компенсируют увеличением диаметра ведущего шкива на 2–3% или применением ремней с повышенным коэффициентом трения (например, кордшнуровые ремни с резиновым покрытием). При этом важно соблюдать ограничения по минимальному диаметру шкива: для клиновых ремней сечения А минимальный диаметр – 63 мм, для сечения Б – 90 мм, иначе ресурс ремня снижается в 2–3 раза.

Практический пример расчета радиуса ведомого шкива

Рассмотрим систему передачи мощности от электродвигателя к ленточному конвейеру. Исходные данные: частота вращения ведущего шкива n₁ = 1450 об/мин, его диаметр D₁ = 120 мм, требуемая частота вращения ведомого вала n₂ = 480 об/мин. Передаточное отношение i = n₁/n₂ = 1450/480 ≈ 3,02. Радиус ведомого шкива R₂ определяется по формуле: R₂ = R₁ × i, где R₁ = D₁/2 = 60 мм.

Подставляем значения: R₂ = 60 × 3,02 ≈ 181,2 мм. Округляем до ближайшего стандартного размера – 180 мм, что соответствует диаметру D₂ = 360 мм. Проверяем фактическое передаточное отношение: i = D₂/D₁ = 360/120 = 3, что дает частоту n₂ = 1450/3 ≈ 483,3 об/мин. Допустимое отклонение от требуемой скорости – не более 1–2%, здесь оно составляет 0,7%.

При выборе материала ремня учитываем окружную скорость: v = π × D₁ × n₁ / 60 000 ≈ 9,11 м/с. Для клиновых ремней оптимальный диапазон – 5–25 м/с. В данном случае скорость в пределах нормы, но при v > 15 м/с рекомендуется использовать узкие клиновые ремни или поликлиновые для снижения вибраций.

Коэффициент скольжения ремня ε = 0,01–0,02 (1–2%) корректирует расчетный радиус. С учетом скольжения фактический радиус ведомого шкива: R₂' = R₂ / (1 - ε). При ε = 0,015 получаем R₂' ≈ 181,2 / 0,985 ≈ 184 мм. Однако на практике округление до 180 мм компенсирует это отклонение за счет подбора ремня с меньшим скольжением.

Для проверки долговечности ремня рассчитываем угол обхвата на меньшем шкиве: α = 180° - 57,3° × (D₂ - D₁)/a, где a – межосевое расстояние. При a = 500 мм угол α ≈ 147°. Минимально допустимый угол для клиновых ремней – 120°, что подтверждает корректность компоновки.

Финальный шаг – выбор ремня по стандарту. Для D₂ = 360 мм и v = 9,11 м/с подходит клиновой ремень сечения B (17×11 мм) с расчетной длиной L = 2a + π(D₁ + D₂)/2 + (D₂ - D₁)²/(4a) ≈ 1780 мм. Стандартная длина – 1800 мм. Корректируем межосевое расстояние: a' = (L - π(D₁ + D₂)/2)/4 + √[(L - π(D₁ + D₂)/2)² - 8(D₂ - D₁)²]/8 ≈ 510 мм.

Проверка результатов и подбор стандартных размеров шкива

После расчета радиуса ведомого шкива по формуле D₂ = D₁ × (n₁/n₂) полученное значение округляют до ближайшего стандартного диаметра из ряда R20 (ГОСТ 1284.1-89). Например, если расчет дал 147,3 мм, выбирают 160 мм – следующий номинал в ряду. Допустимое отклонение от расчетного значения не должно превышать ±3%, иначе нарушится передаточное отношение, что приведет к проскальзыванию ремня или неравномерной нагрузке на подшипники.

Для клиноременных передач стандартные диаметры шкивов начинаются с 50 мм и увеличиваются с шагом 10–20 мм до 200 мм, далее – с шагом 50 мм до 1000 мм. При подборе учитывают не только расчетный диаметр, но и минимально допустимый для выбранного сечения ремня: для профиля А – 90 мм, Б – 125 мм, В – 200 мм. Игнорирование этих ограничений снижает долговечность ремня на 40–60% из-за повышенного изгиба.

Проверку проводят по фактическому передаточному числу: i_факт = D_2станд/D₁. Если отклонение от заданного i превышает 2%, корректируют частоту вращения двигателя или выбирают другой стандартный диаметр. Например, при D₁ = 100 мм и расчетном D₂ = 240 мм стандартные варианты – 224 мм (i=2,24) или 250 мм (i=2,5). Разница в 0,26 единицы может потребовать изменения мощности привода на 5–8%.

Для поликлиновых ремней (ГОСТ 30678-2014) стандартные диаметры шкивов кратны 5 мм в диапазоне 20–500 мм. При подборе учитывают число ребер: для 3–5 ребер минимальный диаметр – 45 мм, для 6–10 – 75 мм. Если расчетный диаметр попадает между стандартными значениями, выбирают больший, чтобы снизить натяжение ремня. Например, при расчетном 82 мм оптимален шкив 85 мм – это уменьшает износ на 15–20% по сравнению с вариантом 80 мм.

После выбора стандартного диаметра повторно проверяют окружную скорость ремня: v = π × D_2станд × n₂/60000. Для клиновых ремней допустимый диапазон – 5–25 м/с, для поликлиновых – до 40 м/с. Превышение скорости на 10% сокращает срок службы ремня вдвое. Если скорость выходит за пределы, корректируют диаметр или частоту вращения, либо переходят на ремень с большим сечением.
