Датчик уровня тормозной жидкости – это компактный электронный компонент, интегрированный в расширительный бачок тормозной системы. Его основная задача – мониторинг минимально допустимого уровня жидкости, при падении которого на приборной панели загорается предупреждающий индикатор. Работа датчика основана на принципе поплавкового механизма или контактного реле, реагирующего на изменение уровня жидкости в диапазоне от 5 до 15 мм от дна бачка.
В большинстве современных автомобилей используется герконовый датчик, где поплавок с магнитом перемещается вдоль направляющей. При снижении уровня жидкости магнит приближается к геркону, замыкая контакты и отправляя сигнал в блок управления. Порог срабатывания обычно составляет 20–30% от общего объема бачка, что соответствует критическому уровню, при котором эффективность торможения снижается на 15–20%.
Некоторые производители, например Bosch и Continental, применяют емкостные датчики, измеряющие изменение диэлектрической проницаемости среды. Такие решения точнее герконовых на 5–7%, но дороже в производстве. При эксплуатации важно учитывать, что датчик не реагирует на качество жидкости – только на её объем. Рекомендуется проверять уровень каждые 10 000 км или перед длительными поездками, особенно в системах с дисковыми тормозами, где износ колодок напрямую влияет на расход жидкости.
Ложные срабатывания датчика часто связаны с окислением контактов или загрязнением поплавка. Для диагностики достаточно отсоединить разъем и проверить сопротивление между контактами мультиметром: в разомкнутом состоянии оно должно стремиться к бесконечности, в замкнутом – не превышать 0,5 Ом. При замене датчика необходимо использовать оригинальные запчасти или аналоги с идентичными параметрами, так как несовпадение порога срабатывания на 2–3 мм может привести к несвоевременному оповещению.
Какие физические явления лежат в основе работы датчика
Датчик уровня тормозной жидкости функционирует на принципах электрической проводимости и изменения сопротивления в зависимости от среды. В большинстве конструкций используется поплавковый механизм с герконом или резистивным элементом. При снижении уровня жидкости поплавок опускается, размыкая контакты геркона или изменяя сопротивление потенциометра. Критическое значение – когда жидкость опускается ниже порога 10–15% от максимального объема, что соответствует изменению сопротивления на 50–200 Ом в зависимости от модели датчика.

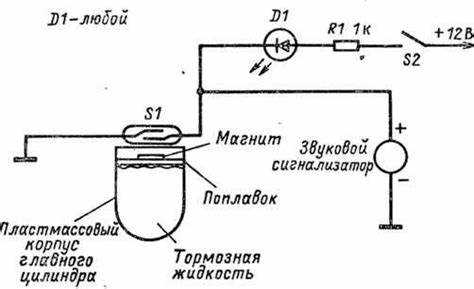

В герконовых датчиках ключевую роль играет магнитное поле. Поплавок с постоянным магнитом перемещается вдоль трубки, внутри которой расположен геркон. При достижении магнитом определенной точки контакты геркона замыкаются под действием магнитного поля, формируя сигнал для ЭБУ. Чувствительность системы зависит от расстояния между магнитом и герконом – обычно оно составляет 3–8 мм. Превышение этого зазора приводит к ложным срабатываниям или отказу датчика.
- Резистивные датчики основаны на изменении сопротивления при погружении поплавка с переменным резистором в жидкость. Сопротивление варьируется от 0 до 10 кОм, что позволяет ЭБУ точно определять уровень с погрешностью не более 2%.
- Емкостные датчики используют диэлектрические свойства тормозной жидкости. Изменение уровня жидкости между обкладками конденсатора меняет его емкость, что фиксируется электронной схемой. Такие датчики точнее герконовых, но чувствительны к загрязнениям и требуют калибровки.
- Оптические датчики работают на принципе преломления света. Инфракрасный излучатель и приемник расположены на разных уровнях. При снижении жидкости световой поток прерывается, что регистрируется как сигнал тревоги.
Температурные колебания влияют на точность измерений. Вязкость тормозной жидкости изменяется в диапазоне от -40°C до +120°C, что может вызывать погрешности до 5% у резистивных датчиков. Для компенсации производители используют терморезисторы или программную коррекцию в ЭБУ. При эксплуатации в экстремальных условиях рекомендуется проверять датчик каждые 10 000 км пробега, особенно если жидкость содержит влагу выше 3% – это снижает диэлектрическую проницаемость и искажает показания емкостных систем.
Типы датчиков уровня тормозной жидкости и их конструктивные различия

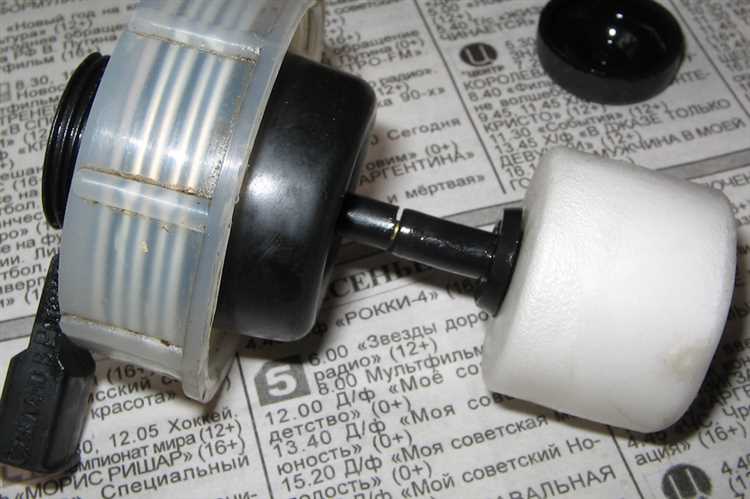

Наиболее распространены два типа датчиков: поплавковые и герконовые. Поплавковые работают по принципу механического перемещения поплавка внутри резервуара с жидкостью. При снижении уровня поплавок опускается, замыкая или размыкая контактную группу. Такие датчики просты в производстве, но чувствительны к загрязнениям и вибрациям, что может приводить к ложным срабатываниям. Герконовые датчики используют магнитный поплавок, который при изменении уровня жидкости активирует геркон (герметичный контакт). Они надежнее поплавковых, так как не имеют подвижных электрических контактов, но дороже в изготовлении.
Реже встречаются оптические датчики, основанные на преломлении света в жидкости. В их конструкции используется светодиод и фотоприемник, расположенные на разных уровнях. При снижении уровня жидкости луч света перестает преломляться, что фиксируется системой. Такие датчики не подвержены износу механических частей, но требуют чистой жидкости – любые загрязнения или пузырьки воздуха искажают показания. Их применение оправдано в системах с высокими требованиями к точности, например, в гоночных автомобилях.
Емкостные датчики измеряют изменение электрической емкости между двумя электродами, погруженными в тормозную жидкость. Емкость зависит от диэлектрической проницаемости среды, которая различается для жидкости и воздуха. Эти датчики бесконтактные, устойчивы к вибрациям и агрессивным средам, но сложны в калибровке и чувствительны к составу жидкости. Например, смешивание разных типов тормозной жидкости (DOT 3 и DOT 5.1) может привести к ошибкам измерений из-за разницы в диэлектрических свойствах.
Ультразвуковые датчики определяют уровень жидкости по времени отражения ультразвукового сигнала от поверхности. Они не контактируют с жидкостью, что исключает коррозию и загрязнение, но требуют сложной электроники для обработки сигнала. Основной недостаток – высокая стоимость и чувствительность к температурным колебаниям, которые влияют на скорость звука. Такие датчики применяются в премиальных автомобилях и коммерческом транспорте, где критична долговечность.

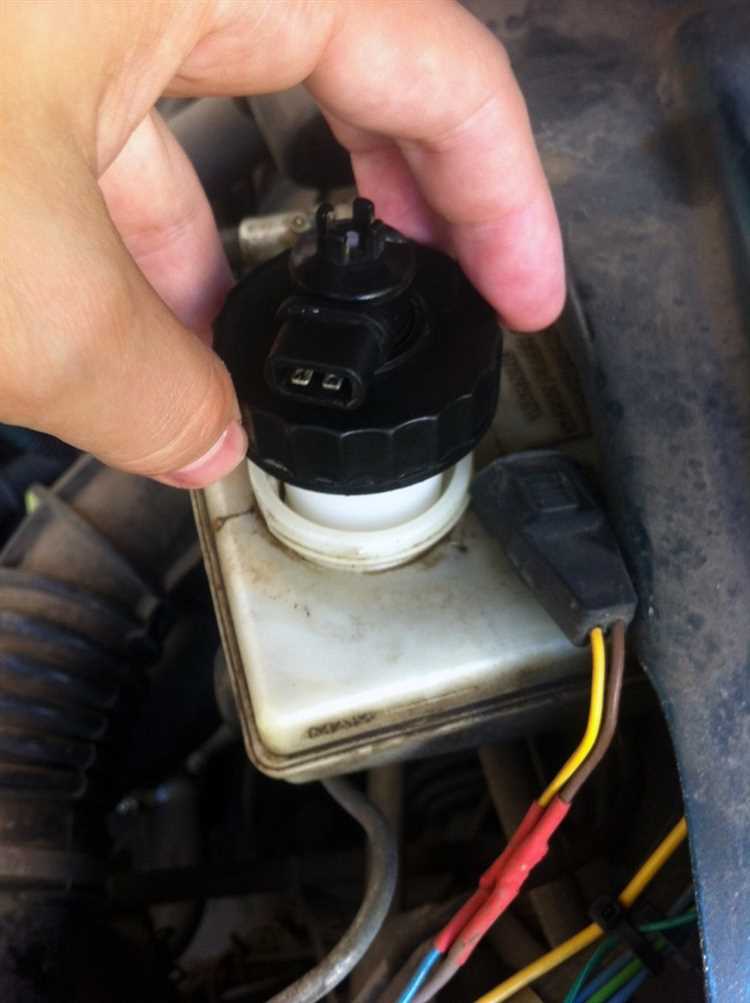

Конструктивно датчики различаются по способу монтажа: врезные и накладные. Врезные устанавливаются непосредственно в бачок тормозной жидкости, обеспечивая высокую точность, но требуют герметизации и сложнее в обслуживании. Накладные крепятся снаружи бачка, что упрощает замену, но снижает точность из-за влияния внешних факторов (например, температуры). Для систем с ABS или ESP рекомендуются врезные датчики, так как они точнее отслеживают критические изменения уровня.
При выборе датчика учитывайте условия эксплуатации. Для легковых автомобилей с умеренными нагрузками подойдут герконовые или поплавковые модели – они дешевы и надежны. В коммерческом транспорте или внедорожниках лучше использовать емкостные или ультразвуковые датчики, устойчивые к вибрациям и перепадам температур. Оптические датчики оправданы только в специализированных приложениях, где требуется максимальная точность и отсутствие механического износа.
Как электрическая цепь датчика взаимодействует с бортовой системой автомобиля
Датчик уровня тормозной жидкости подключается к бортовой сети через двухпроводную цепь: сигнальный провод и «массу». Сигнальный провод обычно имеет сечение 0,5–0,75 мм² и подключается к блоку управления (BCM) или непосредственно к панели приборов, в зависимости от модели автомобиля. Напряжение питания на датчик подаётся через резистор номиналом 1–10 кОм, ограничивающий ток в цепи до 5–12 мА.
В нормальном состоянии (уровень жидкости в норме) поплавок датчика удерживает контакт замкнутым, создавая цепь с низким сопротивлением (менее 10 Ом). При этом на входе BCM фиксируется напряжение, близкое к нулю (0,1–0,5 В). Падение уровня жидкости ниже критической отметки (обычно 10–15 мм от дна бачка) приводит к размыканию контакта – сопротивление цепи резко возрастает до 1 МОм и выше, а напряжение на входе блока управления поднимается до 4,5–5 В.
Блок управления анализирует изменение сигнала по двум критериям:
- Пороговое напряжение – превышение 3,5 В в течение 2–5 секунд (зависит от прошивки).
- Длительность сигнала – кратковременные скачки (менее 0,5 с) игнорируются для исключения ложных срабатываний.
При подтверждении неисправности BCM активирует контрольную лампу на приборной панели и записывает код ошибки в память (например, DTC C1200–C1299 для систем ABS/ESP).
В автомобилях с CAN-шиной сигнал от датчика передаётся через шлюз (gateway) в цифровом формате. Датчик подключается к модулю кузова (BCM), который преобразует аналоговый сигнал в CAN-сообщение с идентификатором 0x280–0x2FF. Частота обновления данных – 10–50 Гц. При отсутствии сигнала в течение 100 мс система переходит в аварийный режим, ограничивая функционал ESP и выдавая предупреждение водителю.
Для диагностики цепи используйте мультиметр в режиме измерения сопротивления:
- Отсоедините разъём датчика.
- Проверьте сопротивление между контактами при опущенном и поднятом поплавке (должно меняться от <10 Ом до >1 МОм).
- Измерьте напряжение на сигнальном проводе при включённом зажигании (должно быть 4,5–5 В при разомкнутом контакте).
- Прозвоните проводку на обрыв и короткое замыкание на массу (сопротивление изоляции – не менее 1 МОм).
Типичные неисправности: окисление контактов разъёма, обрыв провода в месте перегиба у бачка, замыкание на массу из-за повреждения изоляции.
В системах с аналоговым входом BCM использует АЦП с разрешением 8–10 бит для оцифровки сигнала. Пример: на автомобилях Volkswagen Group (платформа MQB) датчик подключается к входу ADC12 канала 3 блока J519. Порог срабатывания программируется через диагностический сканер (например, VCDS) в диапазоне 0,5–4,5 В. Рекомендуется калибровать датчик после замены бачка или тормозной жидкости, так как изменение плотности жидкости влияет на плавучесть поплавка.
При интеграции с системой ABS/ESP сигнал датчика используется для корректировки алгоритмов распределения тормозных усилий. Например, в автомобилях BMW с DSC (Dynamic Stability Control) при низком уровне жидкости система снижает давление в контурах на 15–20%, чтобы предотвратить завоздушивание. В гибридных моделях (Toyota Prius) сигнал дублируется в гибридный блок управления (HV ECU) для отключения рекуперативного торможения при критическом уровне.
Для предотвращения ложных срабатываний в цепь датчика иногда устанавливают RC-фильтр (резистор 1 кОм + конденсатор 10 мкФ), сглаживающий помехи от работы топливного насоса или генератора. В автомобилях с системой Start-Stop (например, Ford EcoBoost) датчик дополнительно экранируется для защиты от электромагнитных наводок при частых пусках двигателя. При замене датчика всегда проверяйте соответствие его сопротивления спецификации производителя – отклонение более чем на 10% может привести к некорректной работе системы.
Причины ложных срабатываний и способы их диагностики
Ложные срабатывания датчика уровня тормозной жидкости чаще всего вызваны тремя факторами: окислением контактов поплавкового механизма, загрязнением бачка продуктами износа тормозных колодок или манжет, либо неисправностью электронного блока управления (ЭБУ). Окисление контактов происходит из-за попадания влаги через микротрещины в крышке бачка или при длительной эксплуатации в условиях высокой влажности – сопротивление цепи возрастает до 5–10 кОм, что ЭБУ интерпретирует как падение уровня жидкости. Загрязнение бачка металлической пылью или резиновой крошкой от манжет приводит к заклиниванию поплавка в промежуточном положении, особенно если частицы размером более 0,3 мм скапливаются на дне. Реже причиной становится программный сбой ЭБУ, когда при штатном уровне жидкости на приборной панели загорается индикатор из-за ошибки P0550 (неисправность цепи датчика).
Пошаговая процедура проверки работоспособности датчика мультиметром
Перед началом отключите аккумулятор автомобиля, чтобы исключить короткое замыкание. Снимите разъем с датчика уровня тормозной жидкости, расположенного на бачке главного тормозного цилиндра. Осмотрите контакты на наличие окисления или повреждений – очистите их при необходимости мелкозернистой наждачной бумагой или специальным спреем для контактов.
Для проверки переключающегося состояния опустите поплавок датчика вручную (если конструкция позволяет) или слейте часть тормозной жидкости из бачка до уровня ниже минимальной отметки. Сопротивление должно резко измениться: для нормально разомкнутых контактов – с бесконечности до 0 Ом, для нормально замкнутых – наоборот. Зафиксируйте показания мультиметра в обоих положениях.
Проверьте целостность проводки от датчика до блока управления или контрольной лампы. Подключите мультиметр в режиме прозвонки к проводам разъема (при отключенном датчике) и прозвоните цепь на массу и на соответствующий контакт ЭБУ. Сопротивление не должно превышать 1 Ом. Если цепь оборвана или имеет высокое сопротивление – устраните обрыв или замените проводку.
Особенности замены датчика на разных моделях автомобилей
На автомобилях Volkswagen Golf V (2003–2009) датчик уровня тормозной жидкости расположен в бачке под пластиковой крышкой. Для доступа требуется снять корпус воздушного фильтра, так как он перекрывает прямой путь к бачку. Крепится датчик на защёлках – их нужно аккуратно отжать отвёрткой, избегая повреждения пластика. После замены обязательно проверить герметичность соединения, так как утечка жидкости на этом поколении часто приводит к ошибкам ABS.
В Toyota Camry XV50 (2011–2017) датчик интегрирован в крышку бачка тормозной жидкости. Замена требует демонтажа всей крышки, что осложняется необходимостью отсоединения электрического разъёма с фиксатором. Перед установкой нового датчика рекомендуется очистить посадочное место от окислов – на этой модели часто возникают проблемы с контактом из-за коррозии. После сборки обязательно сбросить ошибку через диагностический сканер, если загорается лампа на приборной панели.
BMW E60 (2003–2010) использует датчик с двумя контактами, расположенный в нижней части бачка. Особенность замены – необходимость слива части тормозной жидкости, так как датчик находится ниже уровня заливной горловины. После установки нового элемента систему нужно прокачать, даже если жидкость не сливалась полностью. На этой модели датчик часто выходит из строя из-за вибраций – рекомендуется использовать оригинальные запчасти с усиленным креплением.
На Ford Focus III (2011–2018) датчик заменяется без снятия бачка, но требует демонтажа аккумуляторной батареи для удобного доступа. Электрический разъём имеет хрупкий фиксатор – его легко сломать при неаккуратном обращении. После замены необходимо проверить уровень жидкости и отсутствие подтёков, так как на этой модели часто встречаются трещины в бачке из-за перепадов температур.
Lada Vesta оснащена датчиком, который крепится к бачку на резьбе. Для замены достаточно отсоединить разъём и выкрутить старый датчик ключом на 19. Однако на автомобилях с ABS после установки нового элемента может потребоваться инициализация системы через диагностический разъём. Важно использовать датчики с резиновым уплотнительным кольцом – некачественные аналоги часто пропускают жидкость.
В Mercedes-Benz W211 (2002–2009) датчик уровня тормозной жидкости совмещён с датчиком износа колодок. Замена требует снятия переднего колеса и суппорта, так как доступ к бачку ограничен. После установки нового датчика необходимо провести адаптацию через Star Diagnosis, иначе система будет выдавать ложные ошибки. На этой модели часто встречаются проблемы с проводкой – перед заменой стоит прозвонить цепь мультиметром.
Hyundai Solaris (2010–2017) имеет датчик, расположенный в верхней части бачка. Замена не требует специальных инструментов, но важно не перетягивать резьбу при установке – пластиковый корпус бачка легко повредить. После замены рекомендуется проверить работу датчика, долив и слив небольшое количество жидкости, чтобы убедиться в срабатывании сигнальной лампы. На автомобилях с ESP дополнительно проверяется отсутствие ошибок в блоке управления.
