Градуировка – это процедура установления зависимости между показаниями средства измерений и значениями измеряемой величины. Она необходима для обеспечения точности и единства измерений, особенно в условиях, где погрешности могут привести к критическим последствиям. Например, в медицинской диагностике отклонение на 0,1 °C термометра способно исказить клиническую картину, а в авиации неверные показания датчика высоты чреваты катастрофой.
Основная задача градуировки – привязка шкалы прибора к эталонным значениям. Для этого используют образцовые меры или эталоны, прослеживаемые к государственным или международным стандартам. Так, при градуировке манометра применяют грузопоршневые установки с погрешностью не более 0,05 % от измеряемого диапазона. Процесс включает серию измерений при разных значениях входной величины, построение градуировочной характеристики и расчет поправок.
Регулярность градуировки зависит от типа средства измерений и условий эксплуатации. Для высокоточных приборов (например, аналитических весов с дискретностью 0,0001 г) рекомендуется проводить процедуру каждые 6 месяцев или после 500 циклов измерений. В промышленности интервал определяют по ГОСТ Р 8.884-2015, где для рабочих средств измерений установлен срок не более 1 года. Игнорирование этих требований ведет к накоплению систематических погрешностей, что подтверждают данные Росстандарта: до 30 % отказов оборудования связаны с несвоевременной поверкой.
Методы градуировки различаются по точности и трудоемкости. Наиболее распространенные – прямой (сравнение с эталоном) и косвенный (расчет по известным зависимостям). Для цифровых приборов часто применяют программную коррекцию, где поправки вносятся в память устройства. Например, при градуировке pH-метра используют буферные растворы с фиксированными значениями pH (4,01; 6,86; 9,18), а для термопар – реперные точки (точка плавления галлия – 29,7646 °C). Выбор метода зависит от требуемой точности и метрологических характеристик прибора.
Результаты градуировки оформляют в виде протокола, который содержит: идентификационные данные средства измерений, условия проведения (температура, влажность), значения эталонов, полученные показания и расчетные поправки. В протоколе обязательно указывают неопределенность измерений, например: ±0,02 % при доверительной вероятности 0,95. Без этого документа прибор не может быть допущен к эксплуатации в сферах государственного регулирования обеспечения единства измерений.

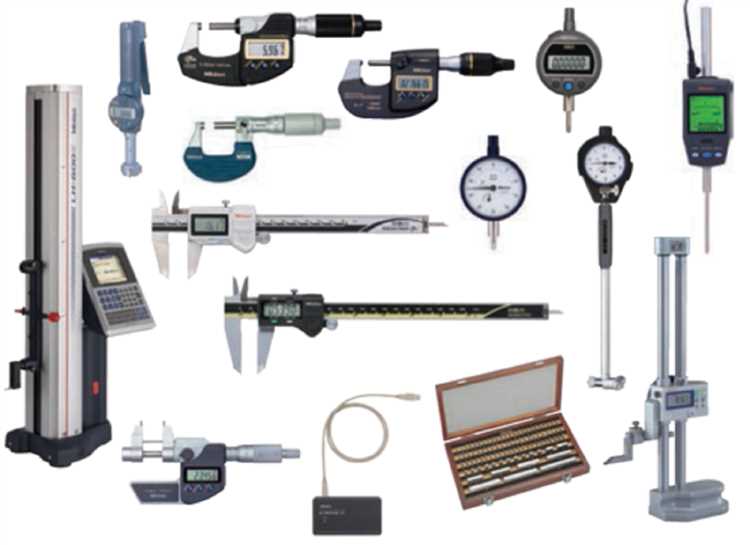

Градуировка средств измерений: суть и назначение
Процедура градуировки включает сравнение показаний СИ с эталонными значениями при заданных условиях. Например, для термопар градуировка проводится в термостатах с фиксированными температурами (0°C, 100°C, 200°C и т.д.), а для манометров – с использованием грузопоршневых установок. Результатом становится градуировочная характеристика, представленная в виде таблицы, графика или математической функции. Для цифровых приборов часто применяют полиномиальную аппроксимацию, например, y = a + bx + cx², где y – показание прибора, x – эталонное значение.
Ключевые параметры, определяемые при градуировке: систематическая погрешность, случайная погрешность и нелинейность. Систематическая погрешность корректируется смещением нуля или масштабным коэффициентом, случайная – статистической обработкой результатов многократных измерений. Нелинейность учитывается при построении градуировочной кривой. Например, для датчиков давления класса точности 0,1 допустимая нелинейность не должна превышать 0,05% от диапазона измерений.
Градуировка обязательна для СИ, используемых в сферах государственного регулирования обеспечения единства измерений (ГРОЕИ), согласно Федеральному закону № 102-ФЗ. Периодичность градуировки зависит от типа прибора и условий эксплуатации. Так, для лабораторных весов класса точности I интервал между градуировками составляет 1 год, для промышленных манометров – 2 года, а для термометров сопротивления в агрессивных средах – 6 месяцев. Нарушение сроков приводит к риску получения недостоверных данных и штрафам до 50 000 рублей для юридических лиц.
Методы градуировки делятся на прямые и косвенные. Прямые методы предполагают непосредственное сравнение с эталоном (например, калибровка гирь на эталонных весах). Косвенные методы используют расчетные зависимости, как при градуировке расходомеров по объему жидкости, прошедшей через эталонный мерник. Выбор метода зависит от требуемой точности и доступности эталонов. Для высокоточных измерений (погрешность менее 0,01%) применяют первичные эталоны, воспроизводящие единицы СИ с наивысшей точностью.
При градуировке учитывают влияние внешних факторов: температуры, влажности, вибрации. Например, для тензодатчиков температурный коэффициент может достигать 0,02%/°C, что требует термокомпенсации. В стандарте ГОСТ 8.461-2009 приведены поправочные коэффициенты для различных типов СИ. Для минимизации погрешностей градуировку проводят в условиях, максимально приближенных к рабочим, или вводят корректирующие поправки.
Автоматизация градуировки повышает производительность и снижает влияние человеческого фактора. Современные градуировочные установки, например, Fluke 754 или Beamex MC6, позволяют проводить процедуру в автоматическом режиме с погрешностью до 0,005%. Программное обеспечение таких систем строит градуировочные кривые, рассчитывает неопределенность измерений и формирует протоколы в соответствии с ISO/IEC 17025. Для серийного производства СИ применяют роботизированные стенды, где градуировка занимает менее 30 секунд на одно изделие.

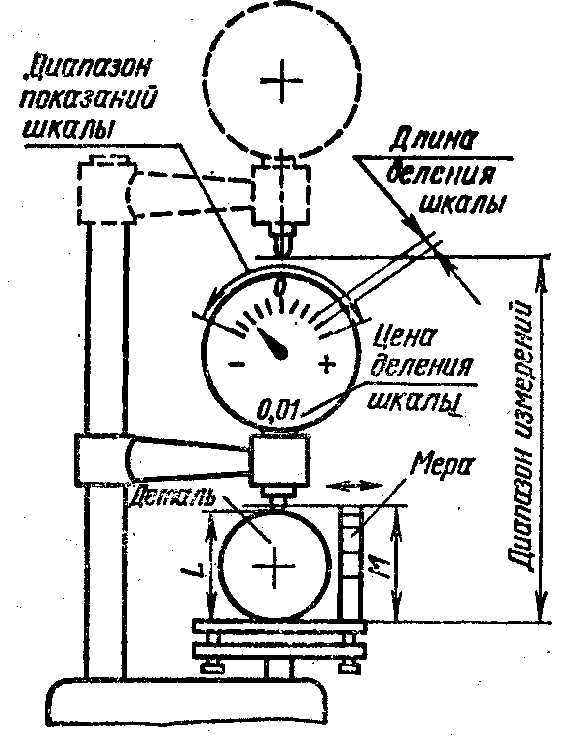

Что такое градуировка и почему она обязательна для измерительных приборов
Обязательность градуировки закреплена в нормативных документах, таких как ГОСТ Р 8.568-2017 и Федеральный закон № 102-ФЗ «Об обеспечении единства измерений». Эти акты требуют, чтобы средства измерений, применяемые в сферах государственного регулирования, проходили периодическую поверку или калибровку, частью которой является градуировка. Например, для медицинских тонометров допустимая погрешность не должна превышать ±3 мм рт. ст., а для промышленных манометров – ±1,6% от диапазона измерений. Нарушение этих требований влечет за собой юридическую ответственность и риск выпуска бракованной продукции.
Градуировка необходима не только для соответствия законодательству, но и для поддержания метрологической прослеживаемости. Это означает, что результаты измерений должны быть сопоставимы с национальными или международными эталонами. Например, в лабораториях, аккредитованных по ISO/IEC 17025, градуировка весов проводится с использованием гирь класса точности E2, погрешность которых не превышает 0,0003% от номинала. Без такой привязки данные, полученные разными лабораториями, невозможно сравнить, что ставит под угрозу научные исследования и технологические процессы.
Процесс градуировки зависит от типа прибора. Для аналоговых устройств, таких как стрелочные вольтметры, она заключается в нанесении шкалы с учетом нелинейности магнитной системы или сопротивления рамки. В цифровых приборах, например, мультиметрах, градуировка выполняется путем записи корректирующих коэффициентов в память микроконтроллера. Современные автоматизированные стенды позволяют проводить градуировку с погрешностью менее 0,01%, используя эталонные генераторы сигналов или прецизионные резистивные делители напряжения.
Периодичность градуировки определяется условиями эксплуатации и требованиями производителя. Для высокоточных приборов, работающих в агрессивных средах, интервал может составлять 3–6 месяцев. Например, датчики давления в нефтехимической промышленности градуируют каждые 1000 часов наработки из-за воздействия коррозионных сред. В лабораторных условиях, где приборы эксплуатируются в стабильных температурных режимах, допустимо проводить градуировку раз в 1–2 года. Пропуск сроков приводит к накоплению систематических погрешностей, которые невозможно выявить без повторной процедуры.
Неправильная градуировка или ее отсутствие ведет к прямым финансовым потерям. В энергетике ошибка в измерении расхода газа на 1% при годовом объеме 1 млрд м³ оборачивается убытками в 5–10 млн рублей. В фармацевтике неверная дозировка компонентов из-за неградуированных весов может привести к отзыву всей партии лекарств. Для минимизации рисков рекомендуется использовать средства измерений с автоматической самодиагностикой, например, анализаторы спектра с функцией автокалибровки по встроенному кварцевому генератору.
Градуировка также критична для обеспечения безопасности. В авиации датчики высоты и скорости градуируются с учетом поправок на атмосферное давление и температуру. Погрешность в 0,1% при измерении скорости на высоте 10 км может привести к ошибке в 10 м/с, что критично при посадке. В медицинских аппаратах ИВЛ градуировка датчиков потока кислорода проводится с точностью до 0,5 л/мин, так как отклонение свыше 2% угрожает жизни пациента.
Для поддержания точности градуировки необходимо соблюдать условия хранения и эксплуатации приборов. Температурные колебания свыше ±5°C, вибрации или электромагнитные помехи способны исказить результаты. Например, электронные весы класса точности I требуют стабильной температуры в пределах 20±2°C и влажности не более 60%. При градуировке высокоточных приборов, таких как интерферометры, используются специальные помещения с термостабилизацией и защитой от вибраций, где отклонения температуры не превышают 0,1°C в час.
Основные этапы процесса градуировки: от подготовки до проверки результатов
Градуировка начинается с подготовки эталонных средств, точность которых должна превышать класс точности градуируемого прибора минимум в 3–5 раз. Для аналоговых устройств используют меры с погрешностью не более 0,1% от диапазона измерений, для цифровых – не более 0,05%. Перед началом работ проверяют стабильность эталонов: термостатируют их при температуре 20±2°C не менее 4 часов, а для высокоточных измерений – 24 часа. Исключают влияние внешних факторов: вибрации, электромагнитных полей, влажности выше 60%. При градуировке расходомеров дополнительно контролируют чистоту рабочей среды – содержание механических примесей не должно превышать 0,01% по массе.
Процесс градуировки включает следующие ключевые шаги:
- Выбор точек градуировки. Для линейных приборов – не менее 5 точек, равномерно распределённых по диапазону (например, 0%, 25%, 50%, 75%, 100%). Для нелинейных – точки выбирают с учётом характерных участков характеристики, но не менее 10. При градуировке термопар используют реперные точки МТШ-90 (например, тройная точка воды – 0,01°C, точка затвердевания цинка – 419,527°C).
- Проведение измерений. Каждую точку фиксируют не менее 3 раз с интервалом 1–2 минуты для стабилизации показаний. Для динамических систем (например, акселерометров) применяют метод ступенчатого воздействия с регистрацией переходного процесса. При градуировке весов используют гири класса точности E2 или F1, размещая их симметрично относительно центра платформы.
- Обработка данных. Рассчитывают среднее арифметическое показаний, систематическую и случайную погрешности. Для цифровых приборов дополнительно оценивают дискретность отсчёта. При превышении допустимой погрешности корректируют характеристику прибора: механически (регулировка пружин, рычагов) или программно (калибровочные коэффициенты в микроконтроллере).
Завершающий этап – проверка результатов и оформление документации. Повторно измеряют 2–3 контрольные точки для подтверждения стабильности градуировки. Составляют протокол, включающий: тип и заводской номер прибора, дату градуировки, условия проведения (температура, влажность, атмосферное давление), перечень эталонов с указанием их метрологических характеристик, таблицу результатов измерений и расчёт погрешностей. Для средств измерений, подлежащих поверке, протокол заверяют печатью аккредитованной лаборатории. Хранят данные не менее 5 лет – для приборов общепромышленного назначения, 10 лет – для эталонов и средств измерений в сфере государственного регулирования.
Какие методы градуировки применяются для разных типов измерительных устройств
Для аналоговых электроизмерительных приборов (вольтметров, амперметров, омметров) применяют метод сравнения с эталонными мерами. В качестве эталонов используют прецизионные калибраторы напряжения, тока или сопротивления, например, Fluke 5700A или Keysight 3458A. Процесс включает подачу на вход прибора известного значения сигнала и фиксацию отклонения стрелки или цифрового показания. Корректировка осуществляется регулировкой магнитного шунта, добавочных резисторов или механической юстировкой подвижной части. Для приборов класса точности 0,1 и выше рекомендуется проводить градуировку при температуре 23±2°C и влажности не более 60%, исключая влияние внешних факторов.
Цифровые мультиметры (DMM) градуируют с использованием метода подстановки и алгоритмической коррекции. На вход подают сигналы от эталонных источников, например, Fluke 732B для напряжения постоянного тока или Fluke 5720A для переменного. Измеренные значения сравнивают с эталонными, а погрешности компенсируют программно через калибровочные коэффициенты, записываемые в энергонезависимую память прибора. Для высокоточных моделей (например, Keysight 34465A) применяют многоточечную градуировку с шагом 10% диапазона, что позволяет учесть нелинейность АЦП. Важно проводить процедуру после прогрева прибора в течение 1–2 часов для стабилизации температурного режима.
Термопары и термометры сопротивления градуируют в жидкостных или сухоблочных калибраторах, таких как Fluke 9170 или Isotech 938. Метод заключается в погружении чувствительного элемента в среду с известной температурой (например, тройная точка воды 0,01°C или точка плавления галлия 29,7646°C) и фиксации выходного сигнала. Для термопар типа K или N используют реперные точки по ГОСТ 8.585-2001, а для платиновых термометров сопротивления (Pt100) – полиномиальную аппроксимацию по МТШ-90. Погрешности корректируют через калибровочные таблицы или программное обеспечение, например, Fluke MET/CAL. При градуировке термопар важно учитывать влияние холодного спая и использовать компенсационные провода соответствующего типа.
Датчики давления (тензорезистивные, емкостные, пьезоэлектрические) градуируют с помощью грузопоршневых манометров или эталонных калибраторов давления, таких как Druck DPI 610 или Fluke 729. Метод основан на создании ступенчатого давления с шагом 10–20% диапазона и регистрации выходного сигнала датчика. Для высокоточных измерений (погрешность ≤0,05%) применяют метод сравнения с эталоном в нескольких точках, включая верхний и нижний пределы диапазона. Корректировку проводят через линейную интерполяцию или полиномиальную аппроксимацию, записывая коэффициенты в память вторичного преобразователя. При градуировке датчиков абсолютного давления необходимо учитывать барометрическое давление и использовать вакуумные насосы для создания опорного нуля.
Расходомеры (ультразвуковые, электромагнитные, кориолисовы) градуируют на проливных стендах с эталонными расходомерами или весовыми установками. Для жидкостей используют метод динамического сравнения, при котором поток пропускают через испытуемый и эталонный приборы последовательно. В качестве эталонов применяют турбинные расходомеры (например, Krohne Optiflux) или весовые системы с погрешностью ≤0,05%. Для газов градуировку проводят на газовых стендах с критическими соплами или колокольными установками. Корректировку проводят через калибровочные коэффициенты, учитывающие профиль потока, вязкость среды и температурные зависимости. При градуировке кориолисовых расходомеров особое внимание уделяют компенсации влияния вибраций и внешних механических воздействий.
Как выбрать эталонные средства для точной градуировки приборов
Выбор эталонных средств зависит от метрологических характеристик градуируемого прибора и требований к точности измерений. Основной критерий – соотношение погрешностей: эталон должен иметь погрешность в 3–5 раз меньше, чем допустимая погрешность поверяемого средства. Например, для градуировки манометра с классом точности 0,5% требуется эталон с погрешностью не более 0,1–0,15%. При работе с высокоточными приборами (класс 0,1% и выше) используют эталоны 1-го или 2-го разряда по ГОСТ 8.061-80, обеспечивающие погрешность на уровне 0,02–0,05%. Для динамических измерений (например, акселерометров) дополнительно учитывают частотный диапазон эталона – он должен перекрывать рабочий диапазон прибора с запасом не менее 20%.
Тип эталона выбирают исходя из физической природы измеряемой величины. Для электрических измерений применяют калибраторы напряжения и тока (например, Fluke 5730A с погрешностью ±0,000015% для постоянного напряжения), для температурных – эталонные платиновые термометры сопротивления (ПТС-10 с погрешностью ±0,001°C в диапазоне 0–100°C). В области давления используют грузопоршневые манометры (МП-60 с погрешностью ±0,005% от измеряемого значения) или цифровые эталонные манометры (например, Additel 681 с погрешностью ±0,025%). Для линейных измерений критически важна стабильность эталона: концевые меры длины 1-го разряда (ГОСТ 9038-90) обеспечивают погрешность ±0,05 мкм на длине 100 мм, но требуют термостатирования с точностью ±0,1°C.
Помимо метрологических параметров, учитывают эксплуатационные характеристики эталонов. Для полевых условий подходят портативные эталоны с автономным питанием (например, калибратор давления Beamex MC6 с погрешностью ±0,02% и временем работы 8 часов от аккумулятора). В лабораториях предпочитают стационарные эталоны с высокой долговременной стабильностью (например, эталонный резистор Vishay VHP202Z с дрейфом менее 2 ppm/год). Обязательно проверяют наличие действующего свидетельства о поверке или калибровке, выданного аккредитованным центром. Для редко используемых эталонов (например, эталонов влажности) экономически оправданна аренда у метрологических служб, а не покупка.
Типичные ошибки при градуировке и способы их предотвращения
Одна из распространённых ошибок – игнорирование влияния внешних условий на результаты градуировки. Температура, влажность и атмосферное давление могут искажать показания эталонных и поверяемых средств измерений. Например, при градуировке термопар отклонение температуры окружающей среды на 5°C способно вызвать погрешность до 0,2% в диапазоне 0–100°C. Для минимизации риска используют климатические камеры с контролем параметров в пределах ±1°C и ±5% влажности, а также вносят поправки на основе данных из сертификатов эталонов.
Неправильный выбор эталонов приводит к систематической погрешности. Если класс точности эталона лишь незначительно превышает класс поверяемого прибора, суммарная неопределённость измерений возрастает. Согласно ГОСТ Р 8.624-2006, эталон должен иметь погрешность в 3–5 раз меньше допустимой погрешности градуируемого средства. При градуировке манометров с пределом допускаемой погрешности 0,5% необходимо использовать эталон с погрешностью не более 0,1–0,15%. Перед началом работ проверяют срок действия свидетельства о поверке эталона и его соответствие методике.
Нарушение последовательности операций при градуировке снижает достоверность результатов. Частая ошибка – проведение измерений без предварительной выдержки прибора в рабочих условиях. Для электронных весов с диапазоном до 10 кг стабилизация показаний после включения занимает 30–60 минут, а для высокоточных аналитических весов – до 2 часов. Пропуск этого этапа приводит к дрейфу нуля и завышению погрешности на 0,05–0,1% от измеряемой величины. В методиках градуировки указывают время выдержки и порядок снятия показаний, которые следует строго соблюдать.
Недостаточная очистка и подготовка поверхностей контакта искажает передачу сигнала. При градуировке датчиков давления остатки масла или окислы на резьбовых соединениях увеличивают гистерезис на 0,3–0,8%. Для предотвращения используют безворсовые салфетки, спиртовые растворы и ультразвуковую очистку. В случае градуировки расходомеров загрязнение трубопровода на 1 мм в диаметре 50 мм снижает точность на 1,2%. Перед началом работ проводят визуальный осмотр и продувку системы сжатым воздухом под давлением 0,6 МПа.
Ошибки при фиксации и обработке данных возникают из-за ручного ввода или некорректного округления. При градуировке штангенциркулей с ценой деления 0,05 мм округление до 0,1 мм приводит к потере 50% разрешающей способности. Для автоматизации процесса применяют программное обеспечение с прямым подключением к эталонным приборам, исключающее субъективный фактор. В протоколах градуировки указывают все промежуточные значения без округления, а окончательный результат приводят с числом значащих цифр, соответствующим классу точности средства измерений.
Отсутствие контроля повторяемости измерений не позволяет выявить случайные погрешности. При градуировке пирометров разброс показаний в одной точке диапазона не должен превышать 0,3% от измеряемой величины. Если стандартное отклонение превышает допустимое значение, проводят не менее 5 повторных измерений и анализируют причины расхождений. В методиках градуировки указывают критерии приемлемости повторяемости, например, коэффициент вариации не более 0,1%. При превышении этого значения проверяют стабильность источника сигнала и состояние соединительных кабелей.
