Выпаивание разъема с печатной платы требует точности и соблюдения технологии. Ошибки приводят к повреждению контактных площадок, перегреву дорожек или отслоению фольги. Температура паяльника должна быть в пределах 300–350°C для бессвинцовых припоев и 280–320°C для свинцовых. Используйте паяльник мощностью 40–60 Вт с тонким жалом (например, коническим или микроскопическим).
Перед началом работы зафиксируйте плату в тисках или на антистатическом коврике. Нанесите флюс на контакты разъема – это снизит поверхностное натяжение припоя и ускорит процесс. Для многоштырьковых разъемов (например, USB, HDMI) используйте оловоотсос или медную оплетку. При работе с оплеткой прижимайте ее к контакту паяльником на 2–3 секунды, чтобы припой впитался.
Если разъем имеет сквозные отверстия, прогревайте их с обратной стороны платы. Для этого установите паяльник под углом 45° и равномерно распределите тепло. Избегайте длительного нагрева одной точки – это может привести к отслоению дорожек. После удаления припоя аккуратно подденьте разъем пинцетом или плоской отверткой, не прилагая чрезмерных усилий.
После выпаивания очистите контактные площадки от остатков флюса и припоя. Используйте изопропиловый спирт и жесткую кисть. Проверьте целостность дорожек с помощью мультиметра в режиме прозвонки. Если обнаружены повреждения, восстановите их тонким проводом и припоем с низкой температурой плавления (180–220°C).
Какие инструменты понадобятся для выпаивания разъема
Основной инструмент – паяльник с регулируемой температурой от 250 до 400°C. Для большинства разъемов оптимальна температура 300–350°C: ниже – припой не расплавится, выше – риск перегрева платы или дорожек. Мощность паяльника должна быть в пределах 40–80 Вт: маломощные модели не справятся с массивными контактами, а слишком мощные могут повредить тонкие проводники. Рекомендуются паяльники с керамическим нагревателем и тонким жалом (например, конус 1–2 мм) для точечной работы.
Для удаления припоя потребуется оловоотсос или медная оплётка. Оловоотсос с пружинным механизмом эффективнее ручных моделей: он создаёт резкий вакуум, мгновенно удаляя расплавленный припой. Оплётка (диаметр 1,5–3 мм) подходит для финальной очистки контактных площадок, но требует предварительного прогрева паяльником. Избегайте дешёвых оплёток с низким содержанием флюса – они оставляют окислы и затрудняют повторную пайку.
Дополнительные инструменты ускорят процесс и снизят риск повреждений:
- Термовоздушная паяльная станция (фен) с насадкой 5–8 мм для одновременного прогрева всех контактов разъёма. Температура нагрева – 300–350°C, поток воздуха – 20–30 л/мин. Подходит для SMD-разъёмов с большим количеством ножек.
- Пинцет с антистатическим покрытием (ESD) для фиксации разъёма при нагреве. Изогнутые модели удобнее для работы с мелкими деталями.
- Кисточка с жёсткой щетиной и изопропиловый спирт (90%+) для очистки платы от остатков флюса и припоя после демонтажа.
- Лупа или микроскоп с увеличением 5–10x для контроля состояния дорожек и контактных площадок.
Расходные материалы: безотмывочный флюс (например, RMA-223 или NC-559) для улучшения смачиваемости припоя, свинцовый припой ПОС-61 (диаметр 0,5–1 мм) для повторной пайки, если потребуется. Избегайте кислотных флюсов – они вызывают коррозию. Для защиты соседних компонентов используйте термостойкий скотч или силиконовые маты. При работе с многослойными платами применяйте предварительный прогрев (100–150°C) для равномерного распределения тепла и предотвращения отслоения дорожек.
Как подготовить плату и рабочее место перед выпаиванием
Перед началом работы отключите питание платы и извлеките все источники энергии, включая батареи и аккумуляторы. Даже минимальное напряжение может вызвать короткое замыкание или повредить компоненты при нагреве. Если плата установлена в устройстве, демонтируйте её полностью – работа на весу увеличивает риск механических повреждений. Для плат с чувствительными элементами (например, микросхемами в корпусах BGA) используйте антистатический браслет, подключённый к заземлению, чтобы исключить повреждение статическим электричеством.
Очистите плату от пыли, грязи и остатков флюса с помощью изопропилового спирта (концентрация не менее 90%) и безворсовой салфетки. Особое внимание уделите области вокруг разъёма: загрязнения снижают эффективность паяльника и могут привести к неравномерному прогреву. Если на плате присутствуют остатки термоклея, удалите их механически – пластиковым или деревянным шпателем, избегая металлических инструментов, способных поцарапать дорожки.
Подготовьте рабочую поверхность: используйте жаростойкий коврик из силикона или стеклотекстолита толщиной не менее 3 мм. Обычный стол или резиновый коврик не подходят – они могут деформироваться при нагреве или выделять токсичные вещества. Расположите плату так, чтобы разъём находился ближе к краю, но не свисал – это обеспечит удобный доступ паяльника и снизит нагрузку на контактные площадки. Зафиксируйте плату с помощью тисков с мягкими губками или специальных держателей, чтобы исключить смещение во время работы.
Проверьте целостность дорожек и контактных площадок под разъёмом с помощью мультиметра в режиме прозвонки. Если обнаружены обрывы или отслоения, восстановите их перед выпаиванием – после нагрева дефекты усугубятся. Для плат с многослойной структурой (4 слоя и более) нанесите тонкий слой флюса на область пайки: это улучшит теплопередачу и предотвратит перегрев внутренних слоёв. Выбирайте флюс без содержания хлоридов (например, канифольный или на основе спирта), чтобы избежать коррозии.

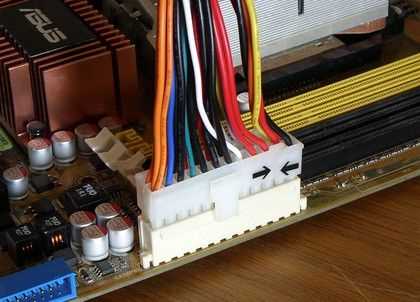

Как выбрать оптимальную температуру паяльника для разных типов разъемов
Разъемы с позолоченными контактами (например, SIM-картодержатели, разъемы для модулей памяти) паяются при 260–280°C. Золото растворяется в припое при высоких температурах, что приводит к образованию интерметаллидов и ухудшению механической прочности соединения. Время пайки одного контакта не должно превышать 2 секунд. Если разъем уже подвергался пайке, температура снижается на 10–15°C, так как повторный нагрев увеличивает риск повреждения покрытия.
Для разъемов с пластиковыми корпусами (например, RJ-45, аудиоразъемы 3.5 мм) температура паяльника ограничивается 250–270°C. Превышение этого порога вызывает деформацию пластика, что приводит к нарушению геометрии контактов или полному выходу разъема из строя. Используйте термостойкие насадки с узким жалом для точечного нагрева, минимизируя теплопередачу на корпус. При пайке таких разъемов рекомендуется предварительно зафиксировать их механически, чтобы избежать смещения при нагреве.
Пошаговая техника удаления припоя с контактов разъема
Подведите жало паяльника к контакту и дождитесь расплавления припоя. Если используется оловоотсос, прижмите его носик к расплавленному припою и нажмите кнопку – вакуум удалит большую часть сплава за один цикл. Для фитиля прижмите его к контакту и проведите жалом по всей длине, впитывая припой.
После удаления основной массы припоя осмотрите контакты под увеличительным стеклом или микроскопом. Остатки сплава удаляйте тонкой иглой или пинцетом, предварительно нагрев их паяльником. Избегайте механического соскабливания – это повреждает покрытие контактов и дорожек.
Очистите контакты от остатков флюса спиртом или специальным очистителем (например, MG Chemicals 4140). Для удаления стойких загрязнений используйте мягкую щетку или безворсовую салфетку. Остатки флюса могут вызвать коррозию или ухудшить пайку нового разъема.
Проверьте целостность дорожек мультиметром в режиме прозвонки. Особое внимание уделите участкам под разъемом – там чаще всего возникают микротрещины из-за термического стресса. Если обнаружены повреждения, восстановите дорожки проводящей пастой или тонким проводом сечением 0,1–0,2 мм².
Как избежать перегрева и повреждения соседних компонентов
Температура жала паяльника не должна превышать 350°C для большинства разъемов с пластиковыми корпусами – при более высоких значениях риск деформации или плавления изоляции возрастает втрое. Используйте терморегулируемый паяльник с точностью ±5°C и предварительно прогрейте плату феном до 100–120°C в течение 30–40 секунд, чтобы сократить время воздействия на целевой участок. Для разъемов с металлическим экраном допустимо повышение до 400°C, но не дольше 5 секунд за один подход.
Защитите соседние компоненты теплоотводящими материалами: медные пластины толщиной 0,5–1 мм или алюминиевую фольгу, обернутую вокруг резисторов, конденсаторов и микросхем в радиусе 10 мм от места пайки. Для SMD-элементов используйте термостойкий каптон или силиконовые прокладки – они выдерживают до 260°C без потери свойств. При работе с многослойными платами отводите тепло от дорожек, прижимая к ним пинцет с широкими губками, охлажденный в морозильной камере до −10°C.
Паяйте разъем поочередно, начиная с крайних контактов, чтобы равномерно распределить тепловую нагрузку. На каждый контакт тратьте не более 2–3 секунд, делая паузы в 10–15 секунд для остывания платы. Если припой не плавится за это время, увеличьте температуру на 10°C или замените жало на более мощное (например, с диаметром 2,4 мм вместо 1,6 мм). После пайки проверьте соседние компоненты мультиметром в режиме прозвонки – сопротивление между контактами не должно падать ниже 1 МОм.
Способы фиксации разъема при выпаивании для предотвращения отрыва дорожек
Первый метод – механическая фиксация с помощью термостойкого зажима или струбцины. Разъем прижимают к плате с усилием 2–3 Н, равномерно распределяя давление по корпусу, а не по контактам. Для этого подходят миниатюрные струбцины с силиконовыми накладками, предотвращающими повреждение корпуса. Температурный предел зажима должен превышать 250°C, чтобы исключить деформацию при нагреве паяльником или феном. Метод эффективен для разъемов с жестким креплением (например, USB-C или HDMI), где основная нагрузка приходится на корпус, а не на пайку.
Второй способ – временная фиксация термостойким клеем или компаундом. Используют эпоксидные составы с рабочей температурой не ниже 300°C (например, Epoxy 353ND или аналоги). Клей наносят точечно на углы корпуса разъема, избегая попадания на контактные площадки и дорожки. После выпаивания остатки удаляют механически или растворителем (изопропиловый спирт для эпоксидов). Способ подходит для SMD-разъемов с низкопрофильным корпусом, где механический зажим невозможен из-за ограниченного пространства.
При работе с гибкими платами или разъемами на тонком текстолите (толщиной менее 0,8 мм) используют подложку из алюминиевой фольги толщиной 0,1–0,2 мм. Фольгу подкладывают под плату в зоне пайки, обеспечивая отвод тепла и предотвращая коробление. Дополнительно разъем фиксируют скотчем Kapton, наклеивая его на корпус с двух сторон. Скотч выдерживает температуру до 260°C и не оставляет клеевых следов при снятии. Метод критичен для плат с высокой плотностью монтажа, где даже незначительное смещение разъема приводит к обрыву дорожек.
Что делать, если припой не отделяется от контактов
Первым шагом увеличьте температуру паяльника на 20–30°C выше стандартных 300–350°C для бессвинцового припоя. Используйте терморегулируемый паяльник с точностью ±5°C, чтобы избежать перегрева платы. Если припой не плавится, проверьте качество жала: окисленное или изношенное жало снижает теплопередачу на 40–60%. Замените его на новое с покрытием из никеля или железа.
Нанесите дополнительный флюс на контакты. Для старых плат с окисленным припоем подойдет активный флюс на основе хлорида цинка (например, Fluxite или Amtech 223). Бескислотные флюсы типа канифоли работают хуже при сильном окислении. После нанесения прогрейте контакты паяльником 5–10 секунд, чтобы флюс проник в микротрещины припоя.
Используйте оловоотсос или медную оплётку с флюсовым покрытием. При работе с оплёткой выбирайте ширину на 1–2 мм больше диаметра контакта. Прижмите оплётку к припою и прогревайте паяльником сверху, пока припой не впитается. Если оловоотсос не создаёт достаточного вакуума, проверьте уплотнительные кольца на поршне – изношенные снижают эффективность на 70%.
Если припой не отделяется из-за массивных теплоотводов (например, у разъёмов с металлическим корпусом), предварительно прогрейте плату на термостоле при 120–150°C в течение 2–3 минут. Это снизит температурный градиент и предотвратит термоудар. Для локального нагрева используйте инфракрасный предварительный подогреватель с точечным излучателем мощностью 200–300 Вт.
При работе с высокотемпературным припоем (например, Sn96.5Ag3Cu0.5 с температурой плавления 217°C) замените стандартное жало на медь с серебряным покрытием. Такие жала выдерживают температуры до 450°C без деградации. Если припой содержит свинец (Sn63Pb37), снизьте температуру до 280–300°C, чтобы избежать испарения свинца и образования токсичных паров.

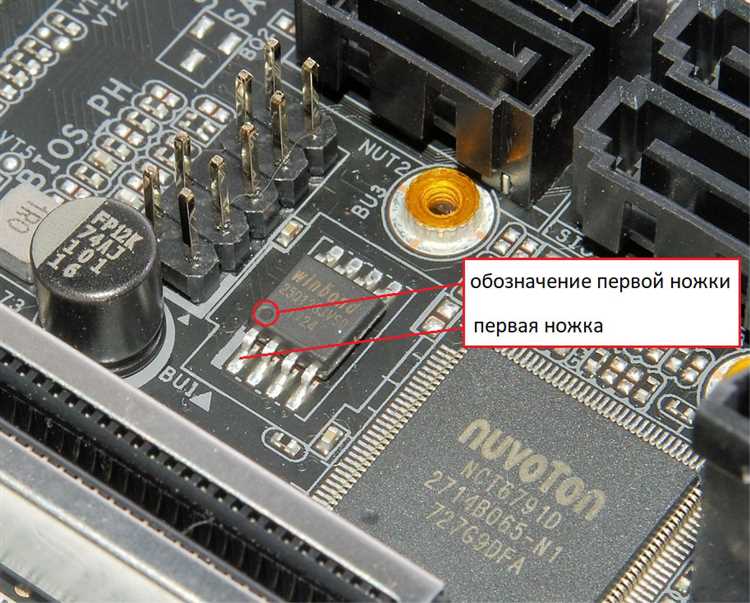

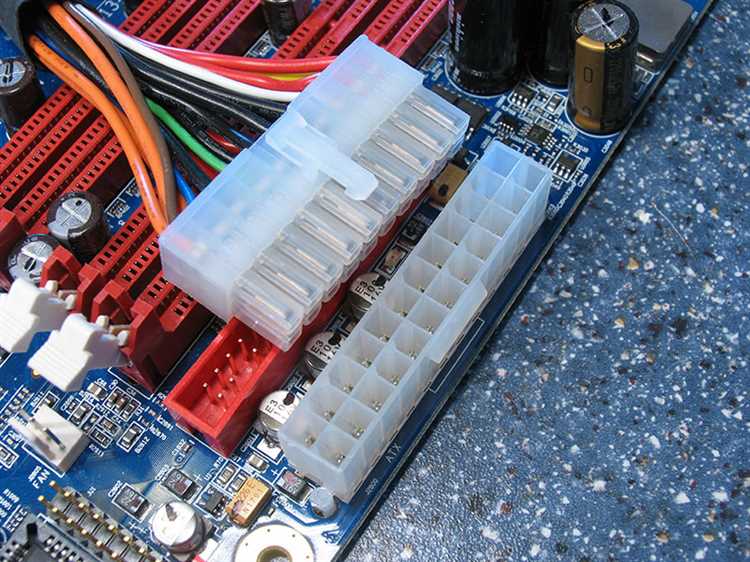

Как очистить плату после удаления разъема от остатков припоя и флюса
После выпаивания разъема на плате остаются частицы припоя, флюса и оксидные пленки, которые могут вызвать коррозию или короткие замыкания. Первым этапом очистки используйте медную оплетку с флюсом или оловоотсос для удаления крупных капель припоя. Работайте паяльником с температурой 300–350°C, чтобы не перегреть контактные площадки. Для труднодоступных мест подойдет игла или тонкий пинцет, но избегайте механических повреждений дорожек.
Остатки флюса удаляйте спиртосодержащими растворами: изопропиловый спирт (90% и выше) или специализированные очистители типа Flux-Off. Нанесите жидкость на безворсовую салфетку или мягкую кисть и аккуратно протрите плату. Для стойких загрязнений используйте ультразвуковую ванну с дистиллированной водой и моющим средством (например, 5% раствором лимонной кислоты) при температуре 40–50°C в течение 5–10 минут.
Для удаления оксидов и остатков флюса на основе канифоли эффективны абразивные методы. Используйте ластик для карандашей (белый, без красителей) или стекловолоконную щетку, но только на открытых участках меди. Избегайте абразивов на компонентах с покрытием (например, позолоченных контактах), так как это может нарушить защитный слой. После механической очистки промойте плату спиртом и просушите сжатым воздухом.
Если на плате остались следы термопасты или клея, применяйте специализированные растворители: ацетон (для нечувствительных к нему материалов) или нитрометан (для эпоксидных смол). Наносите растворитель точечно ватной палочкой, избегая попадания на компоненты. После обработки обязательно промойте плату дистиллированной водой и высушите при температуре 60–70°C в течение 15–20 минут.
Для финальной очистки используйте плазменную обработку или ионизированный воздух, если требуется удалить статическое электричество и микрочастицы. В домашних условиях достаточно продуть плату сжатым воздухом под углом 45° с расстояния 10–15 см. Проверьте качество очистки под микроскопом или лупой с увеличением 10x: на поверхности не должно быть белых разводов, липких пятен или потемнений.
Храните очищенную плату в герметичном контейнере с силикагелем или антистатическим пакетом, чтобы предотвратить повторное окисление. Если планируется длительное хранение, нанесите тонкий слой конформного покрытия (например, акриловый лак) для защиты от влаги. Избегайте использования WD-40 или других маслянистых составов – они оставляют проводящую пленку и ухудшают паяемость.

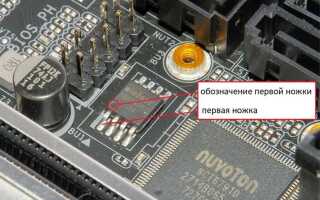

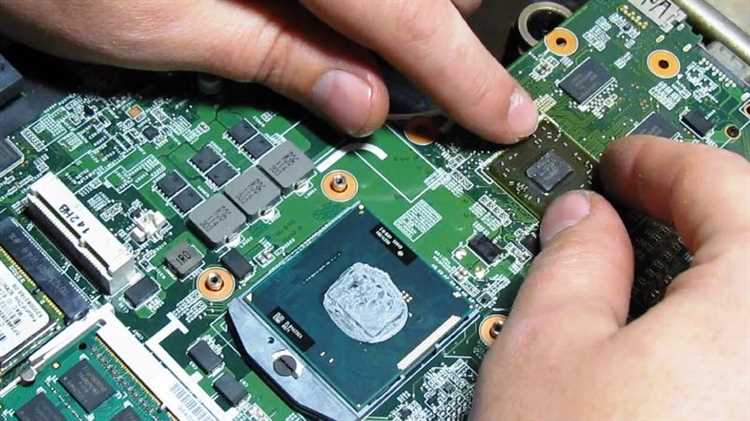

Проверка платы на целостность дорожек после выпаивания разъема
После удаления разъема осмотрите плату под ярким светом с лупой (5–10x увеличение). Ищите микротрещины, отслоения фольги или обуглившиеся участки – частые последствия перегрева. Особое внимание уделите местам пайки контактных площадок: при неправильном нагреве дорожки могут отслоиться от основания, даже если визуально дефект незаметен.
Для проверки целостности используйте мультиметр в режиме прозвонки (200 Ом или «звуковой сигнал»). Прозвоните каждую дорожку от контактной площадки до ближайшего компонента или переходного отверстия. Сопротивление исправной дорожки не должно превышать 0,5 Ом. Если мультиметр показывает обрыв или высокое сопротивление, отметьте участок маркером для последующего ремонта.
- Проверяйте дорожки с обеих сторон платы – многослойные платы могут иметь скрытые повреждения внутренних слоев.
- Используйте игольчатые щупы для точного контакта с узкими дорожками (шириной менее 0,3 мм).
- При прозвонке длинных дорожек учитывайте сопротивление самих щупов – вычитайте его из показаний (обычно 0,1–0,3 Ом).
Если дорожка повреждена, очистите участок от лака скальпелем или иглой, обнажив медь. Нанесите тонкий слой флюса (например, ЛТИ-120) и восстановите соединение медной проволокой диаметром 0,1–0,2 мм. Припаяйте проволоку с минимальным количеством припоя, избегая перегрева соседних элементов. Для фиксации используйте термостойкий клей (например, цианоакрилат), чтобы предотвратить отрыв при механических нагрузках.
После ремонта проверьте восстановленные участки на короткое замыкание с соседними дорожками. Установите мультиметр в режим измерения сопротивления (20 МОм) и убедитесь, что сопротивление между соседними проводниками превышает 10 МОм. Если значение ниже, удалите излишки припоя или флюса, которые могут создавать паразитные утечки.
Для финальной проверки подайте питание на плату и измерьте напряжения в контрольных точках. Сравните показания с эталонными значениями из схемы или даташита. Если плата не работает, повторно прозвоните критические цепи: питание, землю и сигнальные линии разъема. В сложных случаях используйте осциллограф для проверки формы сигналов – искажения могут указывать на скрытые повреждения дорожек или компонентов.
