Заднее колесо Carmega Raven фиксируется на оси с помощью шестигранной гайки M10 с моментом затяжки 25–30 Н·м. Для демонтажа потребуется ключ на 17 мм или шестигранник на 6 мм (в зависимости от модификации), а также съёмник подшипников, если планируется замена деталей. Перед началом работ отключите питание самоката и переведите его в режим блокировки, чтобы исключить случайный запуск мотора.
Сначала снимите защитный кожух тормозного диска, открутив два винта Torx T20. Если установлен дисковый тормоз, отсоедините тросик или гидролинию, предварительно ослабив фиксирующий болт на суппорте. У моделей с механическим тормозом достаточно отвести колодки в сторону, чтобы они не мешали извлечению колеса. Обратите внимание: на Raven 2023 года выпуска тормозной механизм может быть интегрирован в мотор-колесо – в этом случае потребуется отсоединить разъём датчика ABS.
Ослабьте гайку оси, удерживая колесо от проворачивания ключом на 19 мм за плоскую часть вала мотора. Если гайка не поддаётся, нанесите на резьбу проникающую смазку (например, WD-40) и дайте ей подействовать 5–10 минут. После снятия гайки извлеките колесо вместе с мотор-ступицей, аккуратно вытягивая его на себя. При наличии зазора между осью и подшипником используйте пластиковый молоток для лёгкого постукивания по ступице – избегайте ударов по ободу.
Для обратной установки очистите резьбу оси от грязи и нанесите на неё тонкий слой консистентной смазки (например, Литол-24). Затягивайте гайку крест-накрест, контролируя момент динамометрическим ключом. Перед окончательной фиксацией проверьте свободное вращение колеса – оно не должно задевать за тормозные элементы или корпус. Если мотор-колесо установлено с перекосом, отрегулируйте положение с помощью шайб толщиной 0,5–1 мм.
Какие инструменты понадобятся для демонтажа колеса
Для снятия заднего колеса Carmega Raven потребуется шестигранный ключ на 4 мм – он нужен для откручивания болтов крепления оси. Если в комплекте самоката не было специального ключа, подойдет стандартный шестигранник из набора. Проверьте заранее, чтобы грани ключа плотно входили в пазы болтов: изношенный инструмент может сорвать головки, особенно если болты затянуты с усилием.
Второй обязательный инструмент – торцевой ключ на 10 мм или головка с трещоткой. Им откручивается центральная гайка оси колеса, которая фиксирует его на раме. Для удобства используйте удлинитель: доступ к гайке часто ограничен мотором или тормозным механизмом. Если гайка не поддается, нанесите на резьбу проникающую смазку (например, WD-40) и дайте ей подействовать 5–10 минут.
Дополнительно пригодится пластиковый или резиновый молоток – для аккуратного снятия колеса с оси, если оно сидит плотно. Металлический молоток использовать нельзя: можно повредить подшипники или пластиковые элементы рамы. Также подготовьте плоскую отвертку (шириной 3–5 мм) – она поможет поддеть защитный кожух или отсоединить разъемы проводов мотора, если они мешают демонтажу.
Для финальной сборки после ремонта или замены колеса запаситесь динамометрическим ключом с диапазоном 10–20 Н·м. Затяжка гайки оси с правильным моментом критична: слишком слабое крепление приведет к люфту, чрезмерное – к деформации подшипников. Если ключа нет, затягивайте гайку до упора, но без фанатизма, ориентируясь на сопротивление руки.

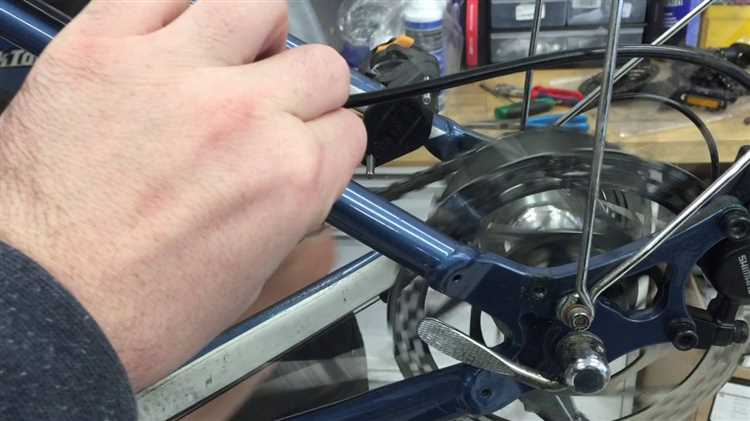

Как отключить питание и подготовить самокат к работе
Перед началом любых манипуляций с задним колесом электросамоката Carmega Raven убедитесь, что питание полностью отключено. Для этого зажмите кнопку включения на рулевом блоке на 3–5 секунд до появления звукового сигнала или гаснущего индикатора на дисплее. Если самокат не реагирует на кнопку, извлеките ключ из замка зажигания (расположен под декоративной крышкой рядом с ручкой газа) и отсоедините аккумулятор. Батарея находится в подножке – снимите защитную крышку, открутив 4 винта крестовой отвёрткой PH2, затем отключите основной разъём питания (красный и чёрный провода).
После отключения питания сбросьте остаточное напряжение в системе. Нажмите и удерживайте тормозную ручку в течение 10 секунд – это разрядит конденсаторы контроллера. Проверьте отсутствие тока мультиметром: установите режим измерения постоянного напряжения до 60 В, подсоедините щупы к контактам разъёма аккумулятора. Показания должны быть ниже 1 В. Если напряжение выше, повторите процедуру разрядки или подождите 15 минут.
Подготовьте рабочее место и инструменты. Вам понадобятся:
- Крестовая отвёртка PH2;
- Шестигранник на 4 мм (для крепления колеса);
- Плоскогубцы с изолированными ручками;
- Мультиметр;
- Антистатический браслет (опционально, для защиты электроники).
Разместите самокат на ровной поверхности, зафиксировав его от случайного движения. Подложите под раму мягкую ткань, чтобы избежать царапин.
Перед демонтажем колеса отсоедините все электрические соединения. На задней вилке Carmega Raven расположены два разъёма: мотор-колеса (толстый трёхжильный кабель) и датчика тормоза (тонкий двухжильный). Аккуратно отщёлкните фиксаторы разъёмов, потянув за пластиковые язычки, затем разведите провода в стороны, закрепив их изолентой. Не тяните за кабели – только за корпус разъёма. Убедитесь, что рядом нет металлических предметов, способных вызвать короткое замыкание при случайном контакте с клеммами.

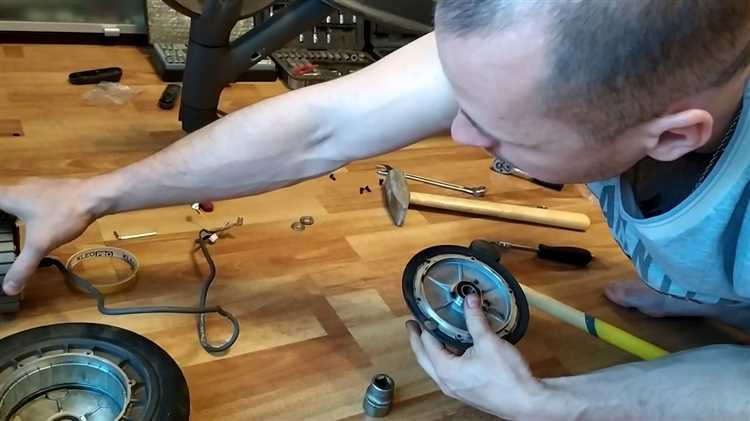

Как снять защитный кожух и получить доступ к креплениям колеса
Перед началом работы отключите питание электросамоката и переверните его на руль, зафиксировав в устойчивом положении. Кожух заднего колеса Carmega Raven крепится на трех точках: два винта под шестигранник 4 мм в нижней части и один пластиковый фиксатор в верхней зоне. Для демонтажа потребуются отвертка T20 (или бита) и плоская лопатка для снятия пластиковых защелок.
Начните с нижних винтов: ослабьте их против часовой стрелки, но не выкручивайте полностью – достаточно 3–4 оборотов, чтобы кожух отошел от рамы. Если винты прикипели, нанесите на резьбу проникающую смазку (например, WD-40) и подождите 5 минут. Избегайте чрезмерных усилий – корпус изготовлен из ABS-пластика и может треснуть при сильном нажатии.
Верхний фиксатор – это пластиковая защелка с направляющей. Аккуратно подденьте ее плоской лопаткой или тонкой отверткой, вставив инструмент в щель между кожухом и рамой. Защелка должна отщелкнуться с характерным щелчком. Если она не поддается, проверьте наличие скрытых винтов под резиновыми заглушками – в некоторых партиях Raven они присутствуют.
После освобождения всех креплений потяните кожух на себя, слегка покачивая из стороны в сторону. Внутренняя сторона кожуха соединена с проводкой мотор-колеса через разъем JST 2.0 мм. Отсоедините его, нажав на фиксатор пальцами или тонким пинцетом. Не тяните за провода – это может повредить контакты.
В открывшемся пространстве вы увидите крепления колеса: центральную гайку на 17 мм (или 19 мм в зависимости от модели) и два болта M6 под шестигранник 5 мм, фиксирующие мотор-колесо к раме. Гайка часто зафиксирована контргайкой или фиксатором резьбы – для ее ослабления используйте удлинитель для ключа или головку с трещоткой.
Если кожух не снимается после отсоединения всех креплений, проверьте наличие дополнительных точек фиксации. В моделях Raven 2023 года производитель добавил скрытый винт под наклейкой с серийным номером. Также осмотрите края кожуха на предмет остатков герметика или грязи, блокирующих движение.
После демонтажа кожуха очистите посадочные места от пыли и влаги. При обратной установке нанесите на резьбу винтов каплю синего фиксатора резьбы (например, Loctite 243) для предотвращения самопроизвольного откручивания. Пластиковые защелки смажьте силиконовой смазкой, чтобы избежать их поломки при последующих разборках.
Как правильно открутить болты и гайки заднего колеса
Осмотрите крепления: на заднем колесе обычно два болта с внешней стороны и гайка на оси с внутренней. Если гайка прикипела, нанесите проникающую смазку (например, WD-40) за 10–15 минут до откручивания. Избегайте чрезмерного усилия – резьба на алюминиевых деталях легко срывается.
Начинайте с болтов, расположенных на тормозном диске или мотор-колесе. Вставьте ключ под углом 90 градусов и плавно вращайте против часовой стрелки. Если болт не поддается, попробуйте короткие рывки с постепенным увеличением нагрузки. Не используйте удлинители ключа без необходимости – это может деформировать головку болта.
Для гайки на оси потребуется два ключа: один для удержания болта, второй – для откручивания гайки. Зафиксируйте болт рожковым ключом на 17 мм, а гайку откручивайте торцевым на 19 мм. Если гайка затянута слишком туго, постучите по ключу резиновым молотком – вибрация поможет сдвинуть резьбу.
При откручивании следите за шайбами и прокладками. Они часто остаются на оси или внутри вилки – потеря даже одной детали усложнит обратную сборку. Сложите все элементы в порядке демонтажа, чтобы не перепутать при установке колеса обратно.
Если болт или гайка проворачиваются вместе с ключом, зажмите их плоскогубцами с обратной стороны. Альтернативный метод – использовать специальный инструмент для фиксации резьбы (например, контргайку). Не пытайтесь открутить заклинивший крепеж ударной отверткой – риск повредить резьбу слишком высок.
После снятия крепежа проверьте состояние резьбы на болтах и гайках. Заусенцы или коррозия – повод заменить детали. Очистите посадочные места от грязи и старой смазки, используя ветошь и обезжириватель. Нанесите тонкий слой консистентной смазки (например, литол-24) перед обратной установкой.
Если колесо не снимается после откручивания всех креплений, не тяните его с силой. Проверьте наличие скрытых защелок или стопорных колец – в некоторых моделях Raven они удерживают колесо на оси. Аккуратно подденьте их отверткой с плоским жалом, избегая повреждения пластиковых элементов.
Как аккуратно извлечь колесо из вилки без повреждений
Перед началом отсоедините аккумулятор электросамоката, чтобы исключить случайное срабатывание мотора. Расположите самокат на ровной поверхности, зафиксировав его от опрокидывания – подойдет деревянный брусок или специальная подставка под раму. Если вилка оснащена дисковыми тормозами, снимите тормозной суппорт, открутив два болта шестигранником на 4 мм, и закрепите его проволокой или пластиковым хомутом к раме, чтобы не повредить гидравлический шланг.
Ослабьте крепежные гайки оси колеса ключом на 17 мм или 19 мм (зависит от модели Raven) на пол-оборота, но не снимайте их полностью. Если ось зафиксирована шплинтом, аккуратно выпрямите его плоскогубцами и извлеките. При наличии защитных колпачков на гайках подденьте их отверткой с плоским жалом, избегая царапин на вилке. Проверьте, не прикипела ли ось – в этом случае нанесите проникающую смазку (например, WD-40) и подождите 5–10 минут.
Поддерживая колесо одной рукой, другой выкрутите гайки до конца, удерживая ось от проворачивания шестигранником на 6 мм. Если ось не выходит свободно, слегка постучите по ней резиновым молотком через деревянную проставку – металлический инструмент может деформировать резьбу. Избегайте перекосов: тяните колесо строго перпендикулярно вилке, иначе подшипники или посадочные места получат микроповреждения.
При извлечении обратите внимание на шайбы и распорные втулки – они должны остаться на оси или аккуратно сняться вместе с колесом. Запомните их расположение: обычно ближе к вилке идут тонкие металлические шайбы, затем пластиковая распорка, а после – резиновые демпферы. Если детали прилипли к вилке, подденьте их пластиковой лопаткой или отверткой, обернутой изолентой, чтобы не поцарапать алюминиевые поверхности.
После извлечения осмотрите посадочные места в вилке на предмет грязи, коррозии или заусенцев. Очистите их мягкой щеткой и ветошью, смоченной в спирте, но не используйте наждачную бумагу – она нарушит геометрию. Если на оси или подшипниках обнаружены следы ржавчины, обработайте их консистентной смазкой (например, Литол-24) перед повторной установкой. Храните снятые детали в отдельном контейнере, чтобы не потерять мелкие элементы.
При обратной сборке нанесите на резьбу оси тонкий слой фиксатора резьбы (например, Loctite 243) для предотвращения самопроизвольного откручивания. Затягивайте гайки крест-накрест с усилием 10–12 Н·м, используя динамометрический ключ. Если его нет, затяните гайки до упора, затем ослабьте на четверть оборота – этого достаточно для надежной фиксации без перетяжки. Проверьте свободное вращение колеса: оно должно крутиться без заеданий и посторонних звуков.
Что делать, если колесо застряло или не поддаётся
Первым делом проверьте, не блокирует ли ось грязь или мелкие камни. У Carmega Raven заднее колесо крепится через алюминиевый кронштейн с двумя болтами M6 под шестигранник на 5 мм. Если при попытке открутить болты ощущается сопротивление, нанесите на резьбу проникающую смазку (например, WD-40 или жидкий ключ) и дайте ей подействовать 10–15 минут. Избегайте чрезмерных усилий – болты могут сорваться, особенно если они алюминиевые.
Если колесо не снимается после ослабления крепежа, осмотрите посадочное место на вилке. Часто причиной заклинивания становится деформация пластикового кожуха или попадание песка между осью и подшипниками. Аккуратно подденьте колесо плоской отвёрткой в зазоре между шиной и рамой, но не вставляйте инструмент глубже 3 мм – рискуете повредить проводку мотор-колеса. При наличии ржавчины на оси используйте мелкозернистую наждачную бумагу (P400) для очистки.
В случаях, когда колесо прикипело к оси, попробуйте метод термического расширения. Нагрейте кронштейн феном (температура 80–100°C) в течение 2–3 минут, затем резко охладите мокрой тряпкой. Разница температур поможет разрушить коррозионные связи. Если мотор-колесо всё равно не поддаётся, зафиксируйте его в тисках через деревянные прокладки и постучите по оси резиновым молотком – вибрация часто освобождает заклинившие детали.
При отсутствии результата проверьте состояние подшипников. У Raven они запрессованы в ступицу и могут заклинить из-за высыхания смазки или попадания влаги. Снимите защитный колпачок и капните в подшипник 2–3 капли масла для швейных машин или велосипедной цепи. Прокрутите колесо вручную – если ход стал легче, но снять его не удаётся, потребуется разборка с помощью съёмника подшипников. Не используйте ударные инструменты напрямую по оси – это гарантированно повредит обмотку мотора.
Если все методы не дали эффекта, вероятно, деформирована сама ось или кронштейн. В этом случае обратитесь в сервисный центр Carmega – самостоятельное применение силы приведёт к выходу из строя контроллера или мотор-колеса. Для профилактики заклинивания смазывайте резьбу болтов медной пастой при каждой сборке и проверяйте затяжку крепежа каждые 500 км пробега.
Как проверить состояние деталей после снятия колеса
Проверьте обод колеса на деформации. Вращайте его в руках, наблюдая за биением – отклонение более 1 мм требует правки или замены. Особое внимание уделите местам крепления спиц: если они ослаблены или повреждены, колесо может разбалансироваться. Стальные обода менее подвержены деформациям, чем алюминиевые, но коррозия на них недопустима.
Оцените состояние подшипников. Покрутите ось колеса вручную: плавное вращение без люфта и посторонних шумов – норма. Если слышен скрежет или колесо останавливается рывками, подшипники изношены. Для точной диагностики снимите их с оси и проверьте на наличие ржавчины или выработки. Подшипники 6000-2RS (стандарт для Raven) служат 2–3 тыс. км, но при езде по лужам срок сокращается.
Тормозной диск (если установлен) требует проверки на износ и деформацию. Измерьте толщину диска штангенциркулем: минимально допустимое значение для Raven – 1,8 мм. Искривления определяются визуально или с помощью линейки: зазор между линейкой и диском не должен превышать 0,3 мм. Царапины глубиной более 0,5 мм ухудшают торможение и требуют замены диска.
Осмотрите мотор-колесо на предмет повреждений обмотки и магнитов. Сколы на магнитах или потемнение изоляции проводов – признаки перегрева. Проверьте сопротивление обмотки мультиметром: значение должно быть в пределах 0,3–0,6 Ом. Если сопротивление стремится к нулю или бесконечности, мотор неисправен. Также убедитесь, что провода не пережаты и не имеют оголенных участков.
- Крепежные элементы: болты и гайки оси проверьте на затяжку и коррозию. Момент затяжки для Raven – 12–15 Н·м. Ржавые или сорванные резьбы замените.
- Амортизаторы (если есть): сожмите их рукой – сопротивление должно быть равномерным. Течь масла или трещины на корпусе – повод для замены.
- Датчик скорости: убедитесь, что магнитный ротор не поврежден, а датчик чист и не смещен. Зазор между датчиком и ротором – 0,5–1 мм.
После проверки смажьте подвижные части. Подшипники обработайте литиевой смазкой, резьбу болтов – медной пастой. Не используйте WD-40 для подшипников: она вымывает смазку. Соберите колесо в обратном порядке, соблюдая последовательность затяжки крепежа. Перед установкой на самокат проверьте вращение колеса на весу: оно должно крутиться свободно, без заеданий.
