Отпайка экрана с платы телефона – задача, требующая точности и соблюдения технологических нюансов. Современные дисплеи, особенно OLED и AMOLED, чувствительны к перегреву: превышение температуры в 260–280°C на срок более 10–15 секунд может привести к деградации органических слоёв или повреждению гибких шлейфов. Для работы используйте паяльную станцию с регулировкой температуры и термопарой, а также флюс на основе канифоли или безотмывочный RMA-223 – агрессивные флюсы типа паяльной кислоты разрушают контактные площадки.
Перед началом демонтажа отключите аккумулятор и разрядите конденсаторы на плате, замкнув их пинцетом на 1–2 секунды. Экраны крепятся к плате через BGA-чипы или гибкие шлейфы с шагом контактов 0,3–0,5 мм. Для равномерного прогрева используйте насадку «жало-лопатка» шириной 5–8 мм или термофен с насадкой 8×8 мм при температуре 240–250°C и потоке воздуха 20–30 л/мин. Прогревайте зону пайки круговыми движениями, избегая прямого воздействия на стекло дисплея – оно может треснуть при резком перепаде температур.
При отпайке гибких шлейфов фиксируйте их пинцетом с антистатическим покрытием, чтобы избежать смещения контактов. Если экран припаян через BGA-чип, нанесите на его края тонкий слой флюса и прогревайте до появления характерного блеска припоя – это сигнал к аккуратному отделению экрана. Для очистки остатков припоя используйте медную оплётку с флюсом или паяльник с жалом-конусом при температуре 280°C. Избегайте механического воздействия на контактные площадки – их повреждение сделает повторную пайку невозможной.
После отпайки проверьте плату на наличие остатков флюса и припоя. Очистите зону пайки изопропиловым спиртом (концентрация не менее 90%) и мягкой щёткой. При повторной установке экрана используйте новый припой (например, Sn63Pb37 или бессвинцовый SAC305) и соблюдайте температурный режим: 230–250°C для свинцовых сплавов, 250–270°C для бессвинцовых. Время пайки не должно превышать 5–7 секунд на точку.
Какие инструменты и расходные материалы понадобятся для отпайки экрана
Для отпайки экрана телефона потребуется паяльная станция с регулировкой температуры в диапазоне 200–380°C. Оптимальный выбор – модели с керамическим нагревателем, например, Quicko T12 или Hakko FX-951. Они обеспечивают стабильный нагрев и минимальный риск перегрева контактных площадок. Дополнительно понадобится насадка типа «жало-игла» диаметром 0,3–0,5 мм для точечной работы с мелкими контактами.
Флюс – обязательный компонент, снижающий окисление и улучшающий растекание припоя. Для работы с микросхемами подходит безотмывочный флюс на основе канифоли или синтетических смол, например, Amtech RMA-223 или Chip Quik SMD291. Избегайте активных флюсов с кислотными компонентами – они могут повредить плату при длительном воздействии.
Припой диаметром 0,3–0,5 мм с низкой температурой плавления (138–183°C) упростит процесс. Рекомендуются сплавы Sn63/Pb37 или бессвинцовые варианты типа Sn96.5/Ag3.0/Cu0.5. Для удаления остатков припоя используйте медную оплётку шириной 1,5–2 мм (например, Chemtronics 10-2-10) или вакуумный отсос с силиконовым наконечником.
Пинцет с антистатическим покрытием и тонкими губками (0,1–0,3 мм) необходим для фиксации шлейфа или микросхемы во время нагрева. Подойдут модели из нержавеющей стали с изогнутыми концами, такие как ESD-15 или Aven 18070. Для защиты соседних компонентов от перегрева используйте термостойкий скотч Kapton или алюминиевую ленту толщиной 0,05 мм.
Микроскоп или лупа с увеличением 10–20x позволят контролировать процесс отпайки. Стационарные модели типа AmScope SE306R или портативные USB-микроскопы (например, Dino-Lite AM4113T) обеспечивают достаточную детализацию. Альтернатива – налобная лупа с подсветкой LED, но она менее удобна при длительной работе.
Для очистки платы после отпайки понадобится изопропиловый спирт концентрацией 95% и безворсовые салфетки. Избегайте спирта с добавками – они оставляют липкий налёт. Для удаления остатков флюса используйте кисть с натуральной щетиной или антистатическую щётку с мягким ворсом. В сложных случаях примените ультразвуковую ванну с дистиллированной водой и моющим средством типа Crest Ultrasonics.
Защитные средства включают антистатический браслет с заземлением (например, 3M 2231) и нитриловые перчатки толщиной 0,1 мм. Рабочая поверхность должна быть покрыта антистатическим ковриком или заземлённой металлической пластиной. Для вентиляции используйте вытяжку с угольным фильтром или респиратор с фильтром класса FFP2, если работа ведётся в непроветриваемом помещении.
Как подготовить рабочее место и телефон перед началом работы
Выберите ровную, хорошо освещённую поверхность с антистатическим покрытием или используйте силиконовый коврик размером не менее 30×40 см. Рабочая зона должна быть свободна от металлических предметов, жидкостей и пыли – даже мелкие частицы могут попасть под экран и повредить шлейфы. Подключите паяльную станцию к заземлённой розетке, а термофен расположите на расстоянии 20–30 см от стола, чтобы избежать случайного перегрева компонентов.
Отключите телефон от питания и извлеките SIM-карту, карту памяти и аккумулятор, если конструкция позволяет. При невозможности снять батарею – разрядите устройство до 0% и отсоедините гибкий шлейф аккумулятора от платы. Очистите корпус от пыли и остатков клея с помощью изопропилового спирта (концентрация 90% и выше) и безворсовой салфетки, уделяя внимание зазорам между экраном и рамкой.
Подготовьте инструменты: пинцет с антистатическим покрытием (лучше с изогнутыми губками), пластиковые лопатки для отсоединения шлейфов, отвёртку P2 или Pentalobe (в зависимости от модели), а также держатель платы с регулируемыми зажимами. Разложите их в порядке использования – это сократит время поиска и снизит риск повреждения компонентов. Для фиксации телефона используйте тиски с силиконовыми накладками или специальный стенд с вакуумным креплением.
Проверьте температурные режимы оборудования: паяльный фен должен быть настроен на 280–320°C (для большинства OLED-экранов) или 350–380°C (для ЖК-дисплеев), а паяльник – на 300–350°C с тонким жалом (0,3–0,5 мм). Прогрейте инструменты в течение 2–3 минут перед началом работы, чтобы стабилизировать температуру. Наденьте антистатический браслет, подключённый к заземлению, и убедитесь, что влажность в помещении не превышает 50% – это предотвратит накопление статического электричества.
Сфотографируйте исходное положение всех шлейфов, винтов и клеевых элементов с помощью макрокамеры или микроскопа. Отметьте маркером или стикерами места крепления антенн, датчиков и динамиков – это упростит обратную сборку. Если экран приклеен двухсторонним скотчем, нанесите на него тонкий слой изопропилового спирта с помощью шприца для размягчения клея за 5–10 минут до нагрева.
Пошаговая техника нагрева контактных точек экрана паяльным феном
Установите температуру фена в диапазоне 320–350°C при скорости воздушного потока 50–70%. Для экранов с OLED-матрицей снизьте температуру до 280–300°C, чтобы избежать повреждения органических слоев. Начинайте прогрев с нижней части дисплея, где расположены основные контактные площадки гибкого шлейфа, удерживая фен на расстоянии 2–3 см от поверхности. Время непрерывного воздействия на одну зону не должно превышать 15–20 секунд – превышение грозит отслоением дорожек на плате или перегревом контроллера.
Используйте тонкую металлическую лопатку или пинцет с антистатическим покрытием для контроля отслоения клеевого слоя. Прогревайте участки последовательно: сначала центральную часть шлейфа, затем боковые контакты, избегая прямого нагрева микросхем и конденсаторов. Если клей не поддается после первого цикла, дайте плате остыть 30–40 секунд и повторите нагрев с увеличением времени на 5 секунд. Для экранов с подсветкой на светодиодах (например, iPhone 6–8) особое внимание уделите верхней части – там часто остаются непрогретые участки из-за плотного расположения компонентов.
| Тип экрана | Температура (°C) | Время нагрева (сек) | Особенности |
|---|---|---|---|
| IPS (LCD) | 330–350 | 15–20 | Высокая термостойкость, но риск повреждения поляризационной пленки |
| OLED | 280–300 | 10–15 | Чувствительность к перегреву, возможна деградация пикселей |
| AMOLED (Samsung) | 290–310 | 12–18 | Требует равномерного прогрева из-за многослойной структуры |
После прогрева всех зон аккуратно подденьте шлейф пластиковой лопаткой, начиная с угла, где клей уже размягчился. Если экран не отделяется, проверьте наличие дополнительных крепежных винтов или скрытых защелок – на моделях Xiaomi Redmi Note 8/9 они часто располагаются под металлической рамкой. Избегайте резких движений: прикладывайте усилие параллельно плоскости платы, чтобы не повредить контактные площадки. Для повторного монтажа очистите остатки клея изопропиловым спиртом (90%+) и используйте термоклей с температурой активации 120–150°C.

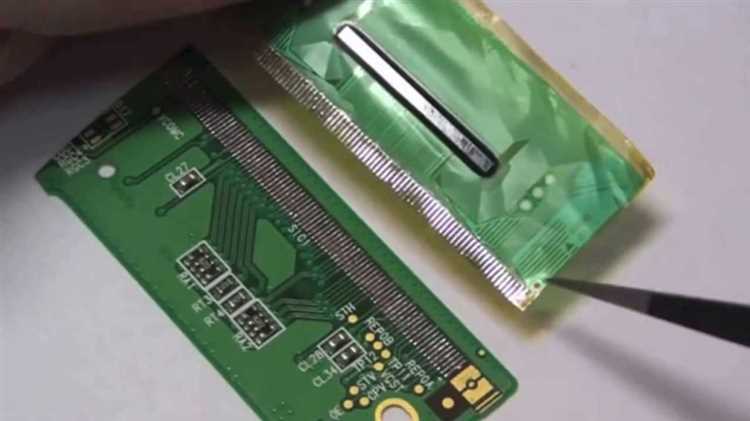

Как аккуратно отделить экран от платы без повреждения шлейфов
Перед началом работы отключите питание устройства и извлеките аккумулятор, если это возможно. Шлейфы экрана часто подключены через ZIF-разъемы (Zero Insertion Force) или обычные штекерные соединения. ZIF-разъемы имеют фиксирующую планку, которую необходимо поднять на 90 градусов перед извлечением шлейфа. Для этого используйте пластиковый пинцет или тонкую отвертку с изолированным наконечником – металлические инструменты могут закоротить контакты.
Определите тип крепления шлейфа: если это клей или двусторонний скотч, прогрейте место соединения термофеном при температуре 80–100°C в течение 20–30 секунд. Избегайте перегрева – превышение 120°C может повредить гибкие контакты. Для снятия остатков клея используйте изопропиловый спирт (концентрация 90% и выше) и безворсовую салфетку. Не применяйте острые предметы – риск порезать дорожки шлейфа.
- Шлейфы с металлическими контактами (например, на iPhone) требуют особой осторожности: при отсоединении тяните строго параллельно плате, без рывков. Даже минимальный перекос может деформировать контакты.
- Для экранов с несколькими шлейфами (как у Samsung Galaxy) маркируйте их перед отсоединением – это упростит обратную сборку. Подойдет малярный скотч и ручка с тонким стержнем.
- Если шлейф припаян к плате (редко, но встречается в бюджетных моделях), потребуется паяльник с регулировкой температуры (300–350°C) и тонким жалом. Используйте припой с низкой температурой плавления (например, Sn42Bi58) и оловоотсос для удаления припоя.
При работе с гибкими шлейфами избегайте их перегиба под углом менее 90 градусов – это приводит к микротрещинам в проводящих дорожках. Храните отсоединенные шлейфы на антистатическом коврике или в специальных пакетах с застежкой. Если шлейф поврежден, замените его целиком – ремонт отдельных дорожек требует микроскопа и навыков работы с микроэлектроникой.
После отсоединения проверьте шлейфы на наличие окисления или загрязнений. Очистите контакты ластиком для карандашей (мягкий, без абразива) или специальной резинкой для электроники. Не используйте наждачную бумагу – она стирает защитное покрытие. Для финальной очистки протрите контакты спиртом и дайте высохнуть 1–2 минуты перед повторным подключением.
Если экран крепится к плате через рамку с винтами, сначала открутите все крепежные элементы, затем аккуратно подденьте рамку пластиковой лопаткой. Начинайте с угла, где нет шлейфов, и постепенно двигайтесь к разъемам. При сопротивлении прогрейте рамку феном – клей размягчится, и риск повреждения шлейфов снизится.

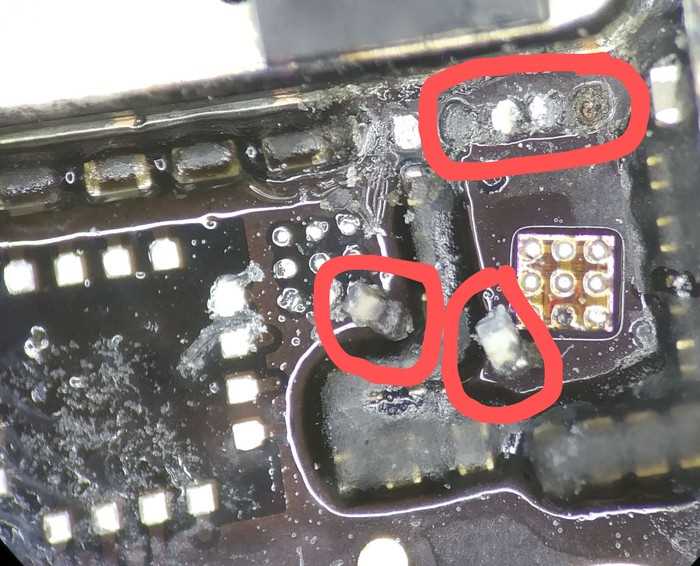

Что делать, если экран не отпаивается с первого раза
Проверьте температуру паяльника или термофена. Для большинства дисплейных шлейфов с BGA-чипами требуется 300–350°C. Если экран припаян свинцовым припоем, снизьте температуру до 280°C – перегрев может повредить контактные площадки. Используйте термопару для контроля: разница между заданной и реальной температурой не должна превышать 10°C.
Нанесите флюс повторно. Остатки старого флюса выгорают и теряют активность. Выбирайте безотмывочный флюс на основе канифоли или синтетических смол – он не оставляет проводящих следов. Наносите тонким слоем только на контактные площадки, избегая попадания на соседние компоненты. Дайте флюсу 10–15 секунд для активации перед повторным нагревом.
Измените угол и направление нагрева. Если экран не отходит, прогрейте плату с обратной стороны в течение 20–30 секунд. Для шлейфов с большим количеством контактов используйте термофен с насадкой «рыбий хвост» – она равномерно распределяет тепло. Держите фен на расстоянии 1–1,5 см от поверхности, перемещая его круговыми движениями со скоростью 2–3 см/с.
Проверьте механическое крепление. Часто экран удерживают не только припой, но и клей или двусторонний скотч. Подденьте край дисплея пластиковой лопаткой, прикладывая усилие параллельно плате. Если клей не поддается, прогрейте зону крепления до 80–100°C – большинство адгезивов теряют прочность при такой температуре. Избегайте рывков: резкое отрывание может повредить гибкий шлейф.
Оцените состояние контактных площадок. Если припой не плавится, возможно, на них нанесено защитное покрытие или окислы. Зачистите площадки латунной щеткой или стекловолоконным карандашом, затем протрите изопропиловым спиртом (99%). Для стойких окислов используйте микронапильник с алмазным напылением – снимайте слой не более 0,05 мм, чтобы не повредить дорожки.
Замените инструмент. Если паяльник с жалом 1,5–2 мм не справляется, возьмите жало «микроигла» диаметром 0,5 мм для точечного нагрева. При работе с термофеном увеличьте поток воздуха до 30–40 л/мин – это ускорит теплопередачу. Для сложных случаев используйте инфракрасный паяльный станок: он нагревает только металлические части, не затрагивая пластиковые элементы корпуса.
