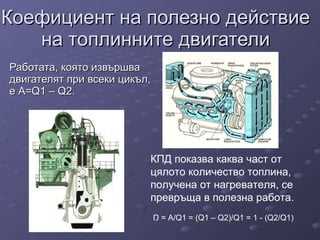

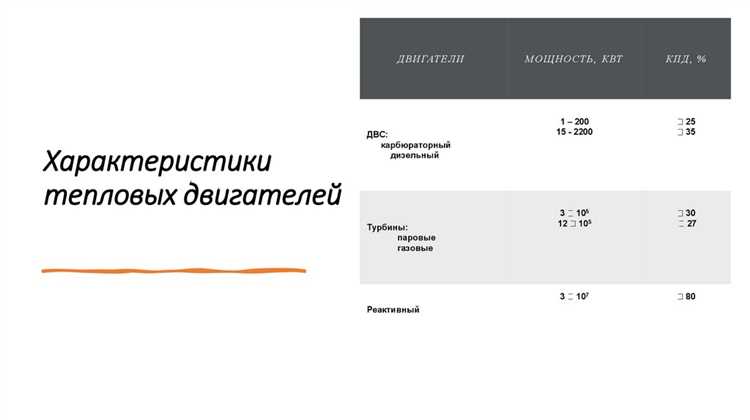

КПД современных дизельных двигателей редко превышает 45%, а в реальных условиях эксплуатации часто опускается до 30–35%. Основные потери энергии приходятся на тепловые (25–30%), механические (10–15%) и насосные (5–10%) процессы. Оптимизация этих параметров позволяет повысить эффективность на 5–12% без радикальных изменений конструкции.
Первоочередное внимание следует уделить системе впрыска топлива. Переход на Common Rail с давлением до 2500 бар и многоточечным впрыском (до 5–7 фаз за цикл) улучшает распыление топлива, сокращая недожог на 8–12%. Использование форсунок с пьезоэлектрическим приводом снижает задержку срабатывания до 0,1 мс, что повышает точность дозирования и снижает расход на 3–5 г/кВт·ч.
Турбонаддув с переменной геометрией турбины (VGT) или двухступенчатый наддув позволяет увеличить плотность воздуха на впуске на 20–30%, снижая насосные потери и повышая термический КПД. Применение интеркулера с эффективностью охлаждения до 90% дополнительно увеличивает массовый расход воздуха, что дает прирост мощности до 15% при неизменном расходе топлива.
Оптимизация степени сжатия (в пределах 16:1–22:1) и фаз газораспределения с помощью систем изменения фаз (VVT) позволяет адаптировать рабочий процесс к нагрузке. Например, увеличение степени сжатия с 18:1 до 20:1 повышает индикаторный КПД на 2–4%, но требует использования топлива с цетановым числом не ниже 55.
Снижение механических потерь достигается применением низковязких масел (SAE 0W-20, HTHS ≥ 2,6 мПа·с), покрытий цилиндров с низким коэффициентом трения (DLC) и оптимизацией зазоров в подшипниках коленвала. Эти меры сокращают потери на трение на 10–15%, что эквивалентно экономии топлива до 3–5%.
Рекуперация тепла выхлопных газов с помощью термоэлектрических генераторов (TEG) или органического цикла Ренкина (ORC) позволяет вернуть до 5–8% потерянной энергии. Системы старт-стоп с усовершенствованными стартерами и аккумуляторами снижают расход топлива в городском цикле на 6–10% за счет исключения холостого хода.
Контроль сажеобразования и окислов азота (NOx) с помощью сажевых фильтров (DPF) и систем селективного каталитического восстановления (SCR) также влияет на КПД. Например, использование мочевины (AdBlue) в SCR снижает температуру выхлопа на 50–80°C, что уменьшает тепловые потери и улучшает условия работы турбины.
Оптимизация процесса впрыска топлива для снижения расхода
Современные системы Common Rail позволяют регулировать давление впрыска с точностью до 1 МПа в диапазоне 200–250 МПа. Увеличение давления на 50 МПа при частичных нагрузках снижает удельный расход топлива на 3–5% за счёт улучшения распыла и сокращения времени сгорания. Однако при давлении выше 220 МПа возрастают потери на трение в насосе высокого давления, что нивелирует эффект. Оптимальный диапазон для большинства дизелей Евро-5/6 – 180–210 МПа.
Многофазный впрыск разбивает цикловую подачу на 3–5 порций с интервалом 0,2–0,5 мс. Предварительная доза (5–10% от общего объёма) снижает жёсткость сгорания на 15–20%, основная доза обеспечивает максимальную эффективность, а пост-впрыск дожигает остатки топлива в сажевом фильтре. Применение 5-фазного впрыска на двигателях MAN D2676 сокращает расход на 4,2% при 1500 об/мин и нагрузке 75%.
- Форсунки с пьезоэлектрическим приводом открываются за 0,1 мс против 0,3 мс у электромагнитных, что позволяет точнее дозировать топливо на переходных режимах. Замена форсунок на пьезоэлектрические в двигателях Cummins ISB6.7 снижает расход на 2,8% в городском цикле.
- Угол опережения впрыска (УОВ) критичен для КПД: смещение на 1° в сторону запаздывания увеличивает расход на 0,5–0,7%. Оптимальный УОВ для дизелей с турбонаддувом – 5–10° до ВМТ при полной нагрузке и 2–5° при частичной.
- Адаптивные алгоритмы управления впрыском, использующие данные с датчиков давления в цилиндре (например, системы Bosch CP4), корректируют параметры в реальном времени с частотой 10 кГц, компенсируя износ форсунок и колебания цетанового числа топлива.
Топливные карты современных ЭБУ содержат до 10 000 точек калибровки, но 80% экономии достигается оптимизацией 20% ключевых режимов: холостого хода, разгона и крейсерской скорости. Например, снижение цикловой подачи на холостом ходу с 12 до 8 мг/цикл уменьшает расход на 0,3 л/ч без потери стабильности работы. Для двигателей Scania DC13 оптимальная подача на холостом ходу – 6–7 мг/цикл при 600 об/мин.
Температура топлива влияет на вязкость и распыл: при снижении с 40°C до 20°C средний диаметр капель увеличивается на 15–20%, что ухудшает смесеобразование. Установка подогревателей топлива перед форсунками (например, системы Webasto Thermo Top) поддерживает температуру в диапазоне 30–35°C, снижая расход на 1,5–2% в зимних условиях. Для тяжёлых дизелей с вязким топливом (до 700 сСт при 50°C) требуется подогрев до 60–70°C.
Износ распылителей форсунок на 10 мкм увеличивает расход на 1–1,5% из-за ухудшения качества распыла. Диагностика форсунок методом гидравлического теста (например, стенд Bosch EPS 815) позволяет выявить отклонения в подаче свыше 5% и заменить неисправные элементы до критического износа. Ресурс форсунок Common Rail – 200–250 тыс. км, но при использовании некачественного топлива он сокращается до 100–120 тыс. км.
Интеграция системы впрыска с турбонаддувом через алгоритмы предсказательного управления (например, в двигателях Volvo D13K) синхронизирует давление наддува и момент впрыска с точностью до 0,1 с. Это позволяет снизить расход на 3–4% в режиме «старт-стоп» за счёт исключения провалов крутящего момента. Для двигателей с переменной геометрией турбины (VGT) оптимальное соотношение давления наддува и УОВ составляет 1,8–2,2 при нагрузке 80%.
Выбор и настройка турбонаддува под конкретные режимы работы
Турбонаддув – ключевой элемент повышения КПД дизельного двигателя, но его эффективность напрямую зависит от соответствия характеристик турбокомпрессора режимам эксплуатации. Для двигателей, работающих преимущественно на низких оборотах (например, в городском цикле), оптимальны турбины с малым диаметром колеса компрессора (40–50 мм) и низким моментом инерции. Это обеспечивает быстрый отклик на изменение нагрузки и минимизирует турбояму. В то же время для двигателей, эксплуатируемых на высоких оборотах (грузовые перевозки, спецтехника), требуются турбины с большим диаметром колеса (60–70 мм) и высоким расходом воздуха, чтобы избежать перегрева и потерь давления на впуске.
Критическое значение имеет степень сжатия воздуха в компрессоре. Для дизелей с рабочим объемом 2–4 л оптимальное давление наддува составляет 1,5–2,2 бара. Превышение этого значения ведет к росту тепловых нагрузок и детонации, особенно при использовании топлива с низким цетановым числом. В то же время недостаточное давление снижает наполнение цилиндров, что уменьшает крутящий момент на 10–15%. Для точной настройки применяют регулируемые направляющие лопатки (VGT) или перепускные клапаны (wastegate), которые позволяют корректировать давление в зависимости от оборотов и нагрузки.
Температура воздуха на выходе из компрессора не должна превышать 180–200°C. Превышение этого порога снижает плотность заряда и увеличивает риск термического разрушения деталей двигателя. Для охлаждения используют интеркулеры с эффективностью не менее 70–80%. В системах с высоким давлением наддува (свыше 2,5 бара) целесообразно применять двухступенчатое охлаждение: сначала воздух проходит через жидкостный теплообменник, затем – через воздушный интеркулер. Это снижает температуру на впуске до 40–50°C, повышая КПД на 3–5%.
Выбор материала колеса турбины зависит от температурного режима. Для двигателей с температурой выхлопных газов до 750°C подходят колеса из никелевого сплава Inconel 713C. При более высоких температурах (до 900°C) используют сплавы на основе кобальта, например MAR-M-247. Керамические колеса (на основе карбида кремния) снижают инерцию ротора на 30–40%, но их применение ограничено из-за хрупкости и высокой стоимости. Для большинства серийных дизелей оптимальным остается Inconel 713C с покрытием из оксида алюминия для защиты от коррозии.
Настройка турбонаддува требует синхронизации с системой впрыска топлива. При увеличении давления наддува на 0,5 бара необходимо корректировать угол опережения впрыска на 1–2° для предотвращения детонации. Современные ЭБУ позволяют реализовать карты наддува с шагом 200–500 об/мин, что обеспечивает плавное изменение давления в зависимости от нагрузки. Например, на режиме частичных нагрузок (до 50% от максимальной) давление снижают до 1,2–1,5 бара, чтобы уменьшить насосные потери и расход топлива. На полной нагрузке давление увеличивают до 2,0–2,2 бара для достижения максимального крутящего момента.
Для двигателей с переменной геометрией турбины (VGT) критически важна калибровка привода лопаток. Ошибка в настройке на 5% приводит к падению КПД на 2–3% из-за неоптимального угла атаки потока газов. В системах с электронным управлением используют обратную связь по датчику давления наддува и датчику массового расхода воздуха. При этом время реакции системы на изменение нагрузки не должно превышать 150–200 мс. Для механических систем (например, с пневматическим приводом) допустимое время реакции – до 300 мс, но это снижает точность регулировки.
Срок службы турбокомпрессора напрямую зависит от качества смазки. Давление масла на входе в подшипники должно составлять 3–5 бар при рабочей температуре. При падении давления ниже 2 бар возникает масляное голодание, что приводит к износу подшипников за 50–100 моточасов. Для высокооборотных турбин (свыше 150 000 об/мин) используют масла с вязкостью 5W-40 или 10W-60, устойчивые к окислению при температурах до 250°C. Замена масла и фильтра должна проводиться каждые 10 000 км или 250 моточасов, в зависимости от условий эксплуатации.
Диагностика неисправностей турбонаддува требует анализа параметров в реальном времени. Падение давления наддува на 0,3 бара при неизменной нагрузке указывает на износ компрессора или утечку в системе впуска. Повышение температуры выхлопных газов на 50°C при тех же оборотах свидетельствует о закоксовывании лопаток турбины или неисправности системы охлаждения. Для точной диагностики используют сканеры с поддержкой протокола J1939 (для грузовых автомобилей) или OBD-II (для легковых). Восстановление работоспособности часто требует замены картриджа турбины или переборки системы с заменой уплотнений и подшипников.
Применение систем рециркуляции отработавших газов (EGR) без потери мощности
Современные системы EGR с электронным управлением и охлаждением позволяют снизить температуру впускного заряда на 50–80°C, что уменьшает образование NOx на 30–50% без падения мощности. Ключевые параметры для сохранения производительности: оптимизация степени рециркуляции (10–25% от общего объема воздуха) и точная синхронизация открытия клапана EGR с фазами газораспределения. Например, в двигателях Cummins ISX15 применение охлаждаемого EGR с регулировкой по давлению наддува позволило снизить расход топлива на 2–3% при сохранении крутящего момента на уровне 2700 Н·м.
Для предотвращения потерь мощности необходимо:
- Использовать высокоэффективные охладители EGR с КПД ≥90% (например, пластинчатые теплообменники с турбулизаторами).
- Интегрировать EGR с системой турбонаддува переменной геометрии (VGT) для компенсации снижения массового расхода воздуха.
- Применять алгоритмы управления, корректирующие угол опережения впрыска при активации EGR (смещение на 1–3° для компенсации задержки воспламенения).
- Обеспечивать чистоту клапана EGR: загрязнение на 20% увеличивает сопротивление потоку на 15%, что снижает наполнение цилиндров.
Двигатели Scania DC13 с такими решениями демонстрируют рост КПД на 1,5% при соблюдении норм Euro VI.
Регулировка фаз газораспределения для улучшения наполнения цилиндров
Оптимизация фаз газораспределения в дизельных двигателях позволяет повысить коэффициент наполнения цилиндров на 5–12% за счет точного согласования моментов открытия и закрытия впускных и выпускных клапанов с рабочим процессом. Современные системы изменения фаз (VVT) обеспечивают динамическое смещение фаз на угол до 50–60° по коленчатому валу, что компенсирует инерционность потока воздуха на разных режимах работы.
На низких оборотах (до 1500 об/мин) раннее закрытие впускного клапана (до НМТ) предотвращает обратный выброс заряда в коллектор, увеличивая массовый расход воздуха на 8–15%. Для этого применяют кулачки с профилем, обеспечивающим подъем клапана на 0,2–0,3 мм раньше стандартного момента. На высоких оборотах (свыше 3000 об/мин) задержка закрытия впускного клапана (на 20–40° после НМТ) использует инерцию потока для дозарядки цилиндра, повышая наполнение на 6–10%.
Перекрытие клапанов (одновременное открытие впускных и выпускных) критически важно для продувки камеры сгорания. Оптимальное перекрытие в 20–30° для турбированных дизелей снижает температуру выпускных газов на 30–50°C и увеличивает массовый расход воздуха на 4–7%. Превышение этого значения ведет к утечке свежего заряда в выпускной тракт, снижая КПД. Для безнаддувных двигателей перекрытие ограничивают 10–15°.
Системы с электрогидравлическим приводом (например, BMW Vanos или Toyota VVT-i) позволяют регулировать фазы с точностью до 1–2° по коленвалу, адаптируясь к нагрузке и оборотам в реальном времени. Гидравлические муфты с рабочим давлением 5–7 бар обеспечивают быстродействие до 150 мс, что критично для переходных режимов. Электромагнитные системы (как у Audi Valvelift) работают с задержкой менее 100 мс, но требуют точной калибровки для предотвращения механических ударов.
При настройке фаз газораспределения ключевым параметром является угол запаздывания закрытия впускного клапана (IVC). Для дизелей с турбонаддувом оптимальное значение IVC составляет 30–50° после НМТ на номинальных оборотах, что соответствует эффективной степени сжатия 12–14. Снижение IVC до 20° после НМТ на режимах частичной нагрузки уменьшает насосные потери на 3–5%, но требует корректировки момента впрыска для сохранения стабильности сгорания.
Влияние фаз на наполнение зависит от геометрии впускного тракта. Для каналов с диаметром 35–45 мм и длиной 200–300 мм оптимальное перекрытие клапанов увеличивается на 5–8° по сравнению с короткими каналами (150–200 мм). Волновые явления во впускном коллекторе усиливают эффект дозарядки при совпадении частоты колебаний давления с оборотами двигателя, что требует учета при проектировании систем VVT.
Практическая настройка фаз начинается с анализа кривой крутящего момента. На стенде с динамометром фиксируют изменение момента при варьировании фаз впуска и выпуска с шагом 5°. Максимальное значение крутящего момента на заданных оборотах соответствует оптимальным фазам. Для дизелей с системой Common Rail дополнительно корректируют угол опережения впрыска на ±2–3° для компенсации изменения времени сгорания при сдвиге фаз.
Эксплуатационные ограничения включают износ кулачков и толкателей при длительной работе с экстремальными фазами. Превышение угла перекрытия на 15–20° сверх оптимального приводит к контакту клапанов с поршнем на двигателях с высокой степенью сжатия (18 и выше). Для предотвращения этого в системах VVT устанавливают программные ограничители, блокирующие регулировку при превышении допустимых значений давления в цилиндре или температуры выпускных газов.
