Передняя звезда на велосипеде Stern изнашивается после 3–5 тысяч километров активной езды, особенно если вы часто переключаете передачи под нагрузкой или катаетесь по пересечённой местности. Симптомы износа: проскальзывание цепи, нечёткое переключение, видимые зазубрины на зубьях. Замена звезды – задача, требующая минимального набора инструментов: шестигранники на 5 и 8 мм, съёмник каретки (если используется интегрированная система), ключ для цепи и динамометрический ключ для затяжки с усилием 35–45 Н·м.
Модели Stern с системой Prowheel или Shimano Tourney имеют разборные шатуны, что упрощает процесс. Если у вас монолитная конструкция (например, на бюджетных моделях с кареткой под квадрат), потребуется съёмник шатунов и молоток. Перед началом работы очистите звёзды и цепь от грязи – это предотвратит попадание абразивных частиц в подшипники каретки. Снимите цепь с помощью выжимки, чтобы не повредить её при демонтаже шатунов.
При выборе новой звезды учитывайте количество зубьев: стандартные варианты для Stern – 38–44T для одиночных систем и 22/32/42T для тройных. Оригинальные запчасти маркируются артикулами Stern 170-42T или Shimano FC-TY301. Альтернативы: RaceFace Ride (для кросс-кантри) или SRAM X-Sync (если требуется повышенная износостойкость). Устанавливайте звезду строго по меткам совмещения на шатуне – неправильная посадка приведёт к перекосу цепи и ускоренному износу трансмиссии.
После установки проверьте биение звезды: допустимое отклонение – не более 0,5 мм. Затяните болты крест-накрест, соблюдая последовательность: сначала центральный, затем периферийные. Смажьте резьбу фиксатором (например, Loctite 243), чтобы предотвратить самопроизвольное откручивание. При первом выезде избегайте резких переключений под нагрузкой – дайте цепи приработаться к новой звезде в течение 50–100 км.

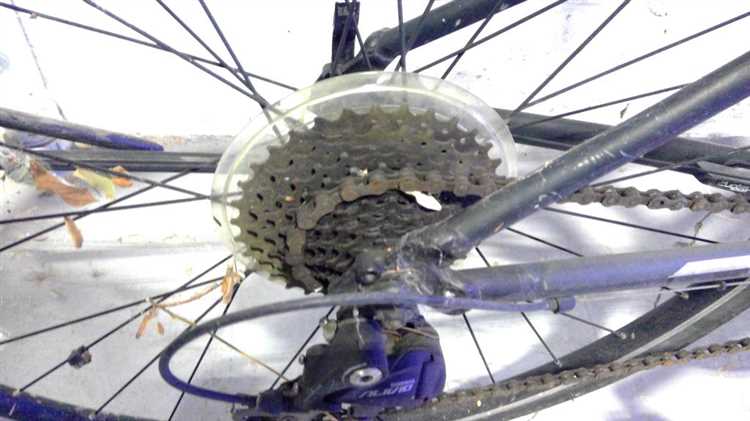

Какие инструменты понадобятся для замены звезды
Для демонтажа и установки передней звезды на велосипеде Stern потребуется минимальный, но специфичный набор инструментов. Основной – ключ для шатунов (чаще всего шестигранник на 8 мм или съёмник с резьбой Shimano TL-FC16), так как большинство моделей Stern используют крепление на квадрат или шлицы Octalink. Если звезда закреплена на кассете с помощью болтов (например, на системах с пауком), понадобятся ключи Torx T25/T30 или пятигранник на 5 мм. Для снятия шатунов без съёмника – молоток с резиновой или пластиковой головкой и выколотка диаметром 6–8 мм, чтобы аккуратно выбить ось.
- Цепной кнут – фиксирует заднюю кассету при откручивании стопорной гайки, если звезда интегрирована с ней (редко, но встречается на бюджетных моделях).
- Шлицевая отвёртка (плоская, ширина 3–5 мм) – для поддевания защитных крышек или регулировки положения звезды при сборке.
- Динамометрический ключ (опционально, но рекомендуется) – момент затяжки болтов шатунов на Stern составляет 35–50 Н·м, а крепёжных болтов звезды – 8–12 Н·м. Превышение приведёт к срыву резьбы.
- Смазка для резьбы (например, Finish Line Ti-Prep или Park Tool ASC-1) – наносится на болты перед установкой, чтобы предотвратить прикипание.
- Перчатки – металлические заусенцы на звезде могут повредить руки.
Для проверки правильности установки пригодится линейка или штангенциркуль: смещение звезды относительно задних звёзд более чем на 1 мм вызовет перескок цепи.

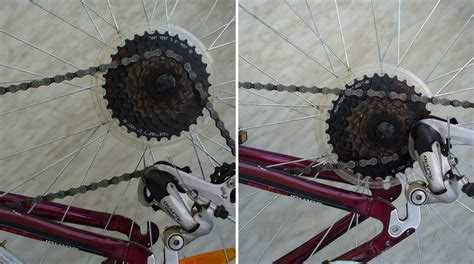

Как снять шатуны с велосипеда Stern без повреждений
Для демонтажа шатунов на велосипедах Stern чаще всего используется система с квадратным посадочным местом или шлицевым соединением типа Octalink. Перед началом работ подготовьте шестигранники на 8 мм (для болта каретки) и 5 мм (для крепления шатуна), а также съёмник шатунов с резьбой М22×1 (подходит для большинства моделей Stern). Если у вас каретка с интегрированными подшипниками, потребуется специальный ключ для её фиксации – например, шлицевой на 16 зубцов.
Открутите болт крепления шатуна против часовой стрелки шестигранником на 8 мм. На моделях с защитой от самоотвинчивания (например, Stern Dynamic или Energy) может потребоваться значительное усилие – используйте рычаг длиной 20–25 см для увеличения момента. Если болт не поддаётся, нанесите проникающую смазку (WD-40, LIQUI MOLY LM-40) и дайте ей впитаться 10–15 минут. Избегайте ударных инструментов: риск сорвать грани болта или повредить резьбу в алюминиевом шатуне высок.
Вкрутите съёмник шатунов в резьбовое отверстие до упора, но не перетягивайте – достаточно лёгкого сопротивления. Вращайте центральный винт съёмника по часовой стрелке, равномерно надавливая на шатун. На моделях Stern с алюминиевыми шатунами (серии Adventure, City) процесс может занять 30–60 секунд: металл деформируется постепенно. Если шатун не сдвигается после 5–7 оборотов винта, проверьте, не заклинило ли съёмник в резьбе – попробуйте ослабить и заново затянуть его.
После снятия шатуна осмотрите посадочное место на валу каретки. На моделях Stern 2020–2023 годов часто встречаются задиры из-за недостаточной смазки при сборке. Удалите старую смазку ветошью и нанесите тонкий слой консистентной смазки (например, Shimano Premium Grease или Motul Tech Grease) перед установкой новой звезды. Если на валу обнаружены глубокие царапины или коррозия, замените каретку – дальнейшая эксплуатация приведёт к люфту и разрушению шатуна.
Храните снятые шатуны в вертикальном положении, чтобы избежать деформации. При обратной установке затягивайте болт крепления с моментом 35–40 Н·м (для алюминиевых шатунов) или 45–50 Н·м (для стальных). Используйте динамометрический ключ: перетяжка приведёт к трещинам в шатуне, а недотяжка – к люфту и биению звезды. На моделях с Octalink проверьте совпадение шлицов перед затяжкой: смещение на 1–2 мм вызовет неравномерный износ подшипников каретки.
Как правильно открутить крепление передней звезды
Перед началом работы зафиксируйте шатун от проворачивания. Для этого используйте специальный ключ-фиксатор (например, Park Tool BBT-9) или зажмите шатун в тисках через мягкие прокладки. Если звезда крепится болтами с шестигранными головками, потребуется набор ключей на 5, 6 или 8 мм – проверьте размер заранее. На моделях Stern часто встречаются болты Torx T25 или T30, поэтому подготовьте соответствующую биту.
Нанесите проникающую смазку (WD-40 Specialist, Liquid Wrench) на резьбу болтов за 10–15 минут до откручивания. Это снизит риск сорвать грани и облегчит процесс. Если болты прикипели, используйте ударную отвёртку или молоток: лёгкие удары по рукоятке ключа помогут стронуть резьбу. Избегайте чрезмерных усилий – при первых признаках деформации головки болта остановитесь и повторите обработку смазкой.
- Откручивайте болты крест-накрест: сначала ослабьте все на 1–2 оборота, затем выкручивайте полностью по диагонали. Это предотвратит перекос звезды и повреждение посадочного места.
- Если звезда сидит на шлицах (например, система Hollowtech II), после снятия болтов потребуется съёмник шатунов. Вставьте его в резьбовое отверстие и вращайте по часовой стрелке, пока шатун не сойдёт с вала.
- Для звёзд с защитным кольцом (как на некоторых моделях Stern) сначала снимите его плоской отвёрткой, поддев за специальные пазы.
После откручивания осмотрите резьбу на болтах и каретке. Удалите остатки старой смазки и грязи металлической щёткой или ветошью. Если на резьбе обнаружены задиры, обработайте их мелкозернистой наждачной бумагой (P600–P800). Перед установкой новой звезды нанесите на резьбу болтов тонкий слой консистентной смазки (например, Shimano Premium Grease) – это предотвратит коррозию и облегчит последующее снятие.

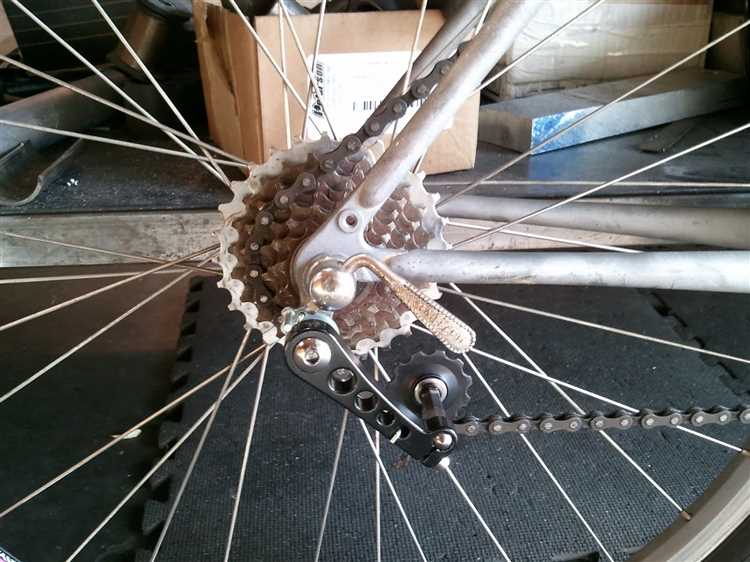

Как выбрать новую звезду под модель велосипеда Stern
Первое, что нужно выяснить – тип каретки на вашем Stern. У большинства моделей установлена система с квадратным валом (Square Taper) или шлицевым соединением (Octalink, Hollowtech II). Проверьте маркировку на старой звезде или измерьте ширину каретки: 68 мм – стандарт для большинства Stern, 73 мм встречается реже. Если каретка неразборная (например, интегрированная в шатуны), замена звезды возможна только в комплекте с шатунами.
Определите количество зубьев на старой звезде. На Stern чаще всего ставят звезды с 28–44 зубьями для односкоростных моделей (например, Stern Energy) и 22–36 зубьев для многоскоростных (Stern Dynamic, Stern Stream). Запишите число зубьев или сфотографируйте звезду сбоку – это ключевой параметр для подбора аналога. Если планируете изменить передаточное отношение, учитывайте совместимость с задней кассетой: разница в 2–4 зуба не критична, но больший разбег потребует замены цепи.
Выбирайте материал звезды в зависимости от стиля езды. Для городских и прогулочных Stern (например, Stern City, Stern Comfort) подойдут алюминиевые сплавы 6061 или 7075 – они легкие и недорогие, но изнашиваются быстрее. Для горных моделей (Stern Attack, Stern Trail) лучше брать стальные звезды с покрытием из нитрида титана или хромированием: они выдерживают удары и абразив, но тяжелее на 30–50 г. Карбоновые звезды на Stern не устанавливают из-за неоправданно высокой цены для бюджетного сегмента.
Обратите внимание на крепление звезды. На Stern используют два основных типа:
- Пять болтов с шагом 110 мм (BCD 110) – стандарт для шатунов Shimano, SRAM, FSA. Встречается на моделях Stern Dynamic, Stern Cross.
- Четыре болта с шагом 64 мм (BCD 64) – чаще на бюджетных односкоростных велосипедах (Stern Energy, Stern Street).
Измерьте расстояние между центрами противоположных болтов штангенциркулем или линейкой. Если BCD не совпадает, звезда не встанет даже при правильном количестве зубьев.
Проверьте совместимость с системой переключения передач. На Stern с планетарными втулками (например, Stern Nexus 3) звезда должна иметь специальный профиль зубьев – «narrow-wide» или асимметричный, чтобы цепь не спадала. Для велосипедов с внешним переключателем (Stern Mountain, Stern Sport) подойдут стандартные звезды с прямыми зубьями. Если на старой звезде есть маркировка «Hyperglide» или «Megarange», ищите аналоги с такой же насечкой – это улучшит переключение.
Учитывайте ширину цепи. На односкоростных Stern (1/8″) звезда должна быть толще, чем на многоскоростных (3/32″). Если поставить узкую звезду на односкоростную систему, цепь будет болтаться и быстро изнашиваться. Наоборот – широкая звезда не встанет в многоскоростную трансмиссию. Проверьте маркировку на цепи или измерьте ширину внутреннего звена: 3,2 мм – 1/8″, 2,4 мм – 3/32″.
Покупайте звезды у проверенных производителей. Для Stern подойдут запчасти от:
- Shimano (серии Tourney, Altus, Acera) – оптимальное соотношение цены и качества.
- SRAM (серии X3, X4) – легче Shimano, но дороже на 15–20%.
- FSA (модели Vero, Omega) – бюджетный вариант, но служат меньше.
- SunRace – редко встречается в России, но совместим с большинством Stern.
Избегайте no-name звезд с AliExpress: они часто имеют неправильный профиль зубьев или некачественный металл, что приводит к проскакиванию цепи и быстрому износу.
Как установить новую звезду на шатун
Перед установкой проверьте совместимость звезды с шатуном. Для систем с креплением на 4 или 5 болтов диаметр посадочного отверстия должен составлять 74 мм (стандарт BCD), для 3 болтов – 110 или 130 мм. Убедитесь, что количество зубьев новой звезды соответствует передаточному отношению, указанному в спецификации велосипеда Stern. Измерьте толщину звезды штангенциркулем: для односкоростных систем она обычно 3–4 мм, для многоскоростных – 1,8–2,2 мм.
Снимите старую звезду, открутив болты шестигранником на 5 или 8 мм (в зависимости от модели). Очистите посадочную поверхность шатуна от грязи и остатков старой смазки ветошью, смоченной в обезжиривателе. Осмотрите зубья на предмет износа: если они заострены или имеют неравномерную форму, замените шатун целиком – дальнейшая эксплуатация приведет к проскакиванию цепи.
Нанесите тонкий слой консистентной смазки (например, Shimano Premium Grease) на посадочную поверхность шатуна и внутреннюю сторону новой звезды. Это предотвратит коррозию и облегчит демонтаж в будущем. Установите звезду на шатун, совместив отверстия под болты. Для систем с направляющими штифтами убедитесь, что они вошли в соответствующие пазы – неправильная ориентация приведет к перекосу и ускоренному износу.
Закрепите звезду болтами, затягивая их крест-накрест динамометрическим ключом. Момент затяжки для алюминиевых шатунов – 8–10 Н·м, для стальных – 12–14 Н·м. Превышение этих значений может деформировать резьбу или треснуть шатун. После затяжки проверьте биение звезды: прокрутите шатун и замерьте отклонение индикатором часового типа – допустимое значение не более 0,5 мм.
Установите цепь на новую звезду, предварительно проверив ее длину. Для односкоростных систем используйте цепь с замком, для многоскоростных – соединительное звено. Натяните цепь с усилием 5–7 кг (можно измерить безменом) и зафиксируйте положение заднего колеса. Если цепь провисает или чрезмерно натянута, отрегулируйте положение эксцентрика или натяжителя.
Проверьте работу трансмиссии на стенде или приподняв заднее колесо. Переключайте передачи последовательно, наблюдая за плавностью переброса цепи. Если цепь соскакивает или заедает, откорректируйте положение переднего переключателя: зазор между рамкой и зубьями звезды должен составлять 1–3 мм, а рамка должна быть параллельна плоскости звезды. Для точной настройки используйте регулировочные винты L и H на переключателе.
После установки проедьте 10–15 км в щадящем режиме, избегая резких нагрузок. Осмотрите звезду и болты на предмет ослабления крепления – при необходимости подтяните. Через 50 км эксплуатации повторно проверьте момент затяжки болтов и биение звезды. Храните инструменты и остатки смазки для последующего обслуживания.

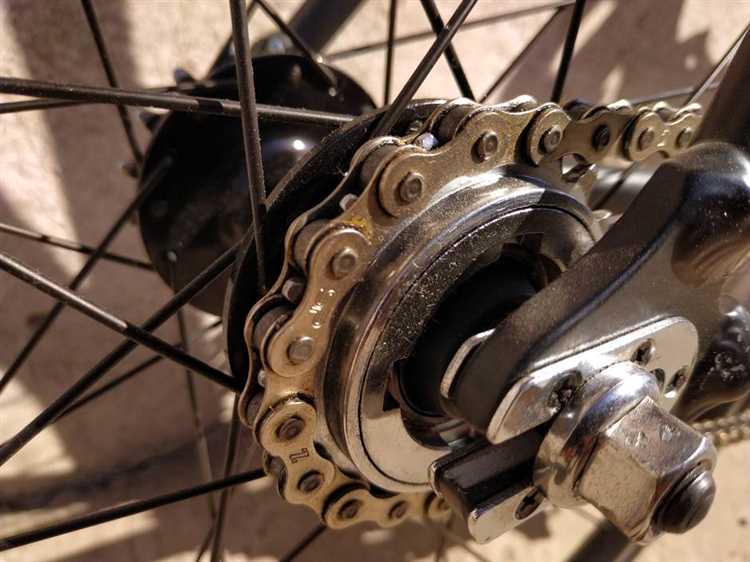

Как затянуть болты звезды с нужным усилием
Перед началом работы подготовьте динамометрический ключ с диапазоном 4–10 Н·м. Для большинства систем Shimano, SRAM и аналогичных моделей Stern рекомендуемое усилие затяжки болтов звезды составляет 5–7 Н·м. Превышение этого значения приводит к деформации алюминиевых сплавов или срыву резьбы, особенно на кассетах с тонкими стенками.
Очистите резьбу болтов и посадочные отверстия от старой смазки и грязи. Используйте обезжириватель и щетку с жесткой щетиной. Нанесите на резьбу тонкий слой консистентной смазки (например, Shimano Premium Grease или аналоги) – это предотвратит прикипание и обеспечит равномерное распределение нагрузки при затяжке.
Установите звезду на шатун, совместив шлицы или направляющие пазы. Вставьте болты вручную, убедившись, что они входят без перекосов. Затягивайте болты крест-накрест: сначала на 1–2 оборота каждый, затем постепенно увеличивайте усилие, следуя схеме «1-3-2-4» для четырехболтовой системы.
Для точной затяжки зафиксируйте динамометрический ключ на болте и плавно вращайте до щелчка. Если ключ не щелкает, проверьте его калибровку или замените батарейку. На моделях с пятью болтами (например, Shimano Deore) чередуйте затяжку через один болт, чтобы избежать неравномерного давления на звезду.
После затяжки всех болтов проверьте биение звезды. Вращайте шатун и наблюдайте за зазором между зубьями и цепью – он должен оставаться равномерным. Допустимое биение не превышает 0,2 мм. Если звезда «бьет», ослабьте болты и повторите установку, сместив ее на 1–2 шлица.
На велосипедах Stern с системой Hollowtech II затяжка болтов звезды требует дополнительного внимания к предварительной нагрузке подшипников каретки. Убедитесь, что шатун закреплен с усилием 35–50 Н·м, иначе звезда может сместиться под нагрузкой. Используйте шестигранник на 8 мм для фиксации шатуна при затяжке болтов звезды.
Для контроля используйте маркер: нанесите тонкую линию поперек болта и звезды. После тестовой поездки (10–15 км) проверьте, не сместилась ли метка. Если болт ослаб, подтяните его с усилием на 0,5 Н·м выше рекомендованного, но не превышайте 8 Н·м. При повторном ослаблении замените болты – резьба может быть повреждена.
Храните динамометрический ключ в сухом месте и периодически проверяйте его точность. Для этого затяните болт с известным усилием (например, 5 Н·м) и измерьте момент обычным ключом с безменом. Погрешность не должна превышать 5%. При работе с алюминиевыми деталями всегда используйте медные или латунные шайбы под головки болтов – они предотвращают задиры и распределяют нагрузку.
Как проверить работу трансмиссии после замены
После установки новой передней звезды прокрутите педали вручную, переключая передачи на каждой из них. Обратите внимание на плавность хода цепи: на 1–2 передачах (малая звезда) и 7–8 (большая) не должно быть рывков, скрипов или соскакивания. Проверьте зазор между цепью и рамой – на крайних передачах расстояние должно оставаться не менее 3–5 мм. Если цепь трется о рамку переднего переключателя, отрегулируйте его положение винтами L и H, смещая рамку на 0,5–1 мм за раз.
Совершите тестовую поездку на ровном участке, последовательно переключаясь с 1-й на высшую передачу и обратно. При нагрузке (например, при подъеме в гору) цепь не должна проскальзывать или издавать металлический лязг. Если натяжение цепи ослабло, подтяните её с помощью заднего переключателя или эксцентрика задней втулки, соблюдая провисание в 10–15 мм. Замените цепь, если её длина увеличилась более чем на 0,75% от исходной (измерьте участок из 24 звеньев – допустимое удлинение до 307,5 мм).
