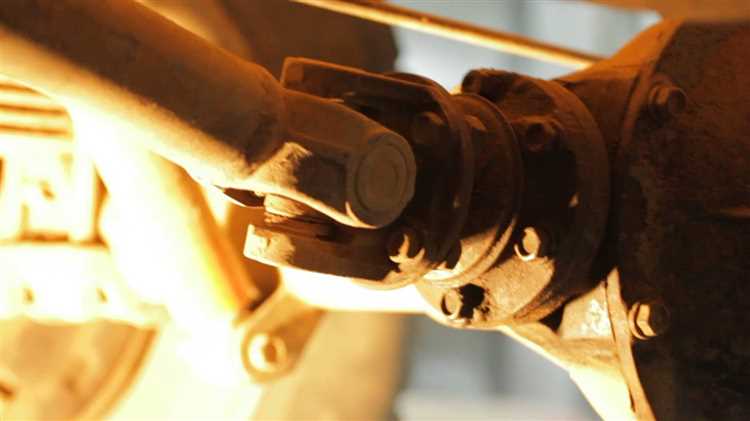

Как убрать люфт в заднем мосту волги

Люфт в заднем мосту ГАЗ-3110 или ГАЗ-24 – распространённая проблема, которая проявляется характерным стуком при движении, особенно на неровностях или при резком торможении. Основные причины: износ подшипников полуосей, ослабление крепления редуктора или деформация посадочных мест. Если не устранить дефект вовремя, это приведёт к разрушению шестерён дифференциала, выходу из строя сальников и утечке масла. Диагностика начинается с проверки осевого люфта полуосей – допустимое значение не должно превышать 0,15 мм.

Для ремонта потребуются: динамометрический ключ (момент затяжки подшипников полуосей – 120–150 Н·м), съёмник подшипников, индикатор часового типа с магнитной стойкой, а также новые подшипники (артикул 7510А для ГАЗ-3110) и сальники. Работы проводятся на смотровой яме или подъёмнике. Перед разборкой сливается масло из редуктора (объём системы – 1,6 л для ГАЗ-24, 1,8 л для ГАЗ-3110) и отсоединяются карданный вал и тормозные шланги.

Ключевой этап – регулировка преднатяга подшипников. После установки новых деталей гайка полуоси затягивается до упора, затем ослабляется на 1/6–1/4 оборота для обеспечения требуемого зазора. Контроль осуществляется индикатором: при покачивании полуоси в осевом направлении люфт не должен превышать 0,05 мм. Если значение больше, регулировка повторяется. После сборки редуктор заполняется трансмиссионным маслом ТАД-17и или аналогом (например, GL-5 80W-90).

Особое внимание уделяется состоянию шестерён дифференциала. При наличии питтинга или сколов на зубьях редуктор подлежит замене. Также проверяется износ шлицевых соединений полуосей – при люфте более 0,3 мм детали заменяются. После ремонта проводится тестовый заезд: стуки должны исчезнуть, а задний мост – работать бесшумно при любых режимах движения.

Необходимые инструменты и материалы для ремонта заднего моста

Для устранения люфта в заднем мосту ГАЗ-3110 или аналогичных моделей Волги потребуется набор специализированных инструментов. Базовый комплект включает:

• Динамометрический ключ с диапазоном 50–200 Н·м для затяжки подшипников и гаек с точным моментом.
• Съемник подшипников заднего моста (универсальный или под конкретную модель, например, С-100).
• Молоток с бронзовой или медной головкой для выпрессовки деталей без повреждений.
• Набор торцевых головок (12, 14, 17, 19, 22 мм) и удлинители для доступа к труднодоступным крепежам.
• Ключ для гайки фланца ведущей шестерни (специальный ключ с двумя штифтами или самодельный аналог).
• Штангенциркуль или микрометр для измерения зазоров в подшипниках с точностью до 0,01 мм.

Расходные материалы и запчасти зависят от степени износа, но обязательный минимум:

• Новые подшипники заднего моста (например, 7510А для ступицы и 7606А для ведущей шестерни).
• Сальники фланца ведущей шестерни (артикул 24-2402052-А) и полуосей (24-2403070).
• Регулировочные шайбы подшипников (набор толщиной от 0,05 до 0,5 мм с шагом 0,05 мм).
• Трансмиссионное масло ТАД-17И или аналог (GL-5, 80W-90) в объеме 1,5–1,7 л для заправки моста после ремонта.
• Герметик для фланцев (например, ABRO Red или Loctite 574) для предотвращения течей.
• Проволока для фиксации гаек (диаметр 1,5–2 мм) или новые шплинты (артикул 24-2402056).

Для разборки и сборки моста понадобятся приспособления, упрощающие работу. Без них высок риск повреждения деталей:

• Пресс или гидравлический домкрат с насадками для выпрессовки подшипников из чашек дифференциала.
• Струбцина или тиски с мягкими губками для фиксации картера моста при демонтаже.
• Индикатор часового типа с магнитной стойкой для проверки осевого люфта ведущей шестерни (точность 0,01 мм).
• Набор щупов (0,05–1 мм) для контроля зазоров в зацеплении шестерен главной пары.

Работа с задним мостом требует чистоты – даже мелкая стружка или грязь могут вывести из строя новые подшипники. Подготовьте:

• Промывочную жидкость (керосин, уайт-спирит или специализированный очиститель для редукторов).
• Кисти с жесткой щетиной для удаления старой смазки из труднодоступных мест.
• Безворсовые салфетки или ветошь для протирки деталей перед сборкой.
• Магнитную ловушку для сбора металлической стружки из картера моста.

Особое внимание уделите выбору подшипников и сальников. Дешевые аналоги часто имеют отклонения по геометрии, что приводит к повторному люфту. Рекомендуемые производители:

• Подшипники: VBF (Россия), SKF (Швеция), FAG (Германия).
• Сальники: Corteco (Германия), Elring (Германия), или оригинальные запчасти ГАЗ.

Для регулировки зацепления шестерен главной пары потребуется специальный инструмент – оправка для центровки ведомой шестерни (можно изготовить из старой полуоси). Без нее невозможно выставить правильный боковой зазор (0,15–0,25 мм для Волги). Также пригодится шаблон для проверки пятна контакта зубьев – его можно распечатать по заводским чертежам или приобрести готовый.

Не пренебрегайте средствами защиты. При работе с трансмиссионным маслом и промывочными жидкостями используйте:

• Нитриловые перчатки (маслостойкие).
• Защитные очки (при выпрессовке подшипников возможен разлет осколков).
• Респиратор (при работе с керосином или уайт-спиритом).

Подготовка автомобиля и рабочего места перед разборкой

Перед началом работ установите автомобиль на ровную площадку с твердым покрытием. Оптимальный вариант – гараж с бетонным полом или эстакада с ямой. Избегайте грунтовых поверхностей: даже небольшой уклон или мягкий грунт могут вызвать смещение машины при поддомкрачивании, что опасно. Если работы проводятся на улице, выберите место в тени – прямые солнечные лучи ускоряют нагрев металла и усложняют демонтаж закисших соединений.

Поднимите заднюю часть автомобиля на домкрате, строго соблюдая точки опоры, указанные в руководстве по эксплуатации Волги ГАЗ-3110. Для ГАЗ-31029 и ГАЗ-24 используйте штатные поддомкратники на лонжеронах. Установите под раму страховочные подставки (козлы) высотой не менее 400 мм – стандартный домкрат не обеспечивает устойчивости при длительных работах. Никогда не полагайтесь только на домкрат: даже кратковременная потеря опоры может привести к травмам.

Слейте масло из заднего моста через сливное отверстие в картере редуктора. Для этого используйте емкость объемом не менее 2 литров с широким горлом – масло стекает медленно, и узкая тара увеличит время слива. Перед откручиванием пробки очистите ее и прилегающую поверхность металлической щеткой от грязи: попадание абразивных частиц в редуктор ускорит износ шестерен. После слива закрутите пробку с усилием 30–40 Н·м, используя динамометрический ключ.

Подготовьте инструмент и расходные материалы:

• Набор головок с трещоткой (размеры 10, 12, 14, 17, 19, 22 мм) – для болтов крепления моста и полуосей.
• Торцевой ключ на 30 мм – для гайки фланца ведущей шестерни.
• Молоток с медной или латунной головкой – для выбивания полуосей без повреждения посадочных мест.
• Съемник подшипников (универсальный или специализированный для Волги) – попытки снять подшипники зубилом приводят к деформации ступиц.
• Новые прокладки картера редуктора (артикул 24-2402025 для ГАЗ-3110) и сальники фланца (артикул 24-2402052).
• Смазка Литол-24 или аналог – для обработки резьбовых соединений перед сборкой.
• Обезжириватель (бензин Калоша или уайт-спирит) – для очистки поверхностей перед установкой прокладок.

Отсоедините карданный вал от фланца редуктора, предварительно пометив взаимное положение фланцев мелом или маркером. Это упростит последующую сборку и сохранит балансировку вала. Открутите четыре болта М12×1,25 с пружинными шайбами, удерживая фланец редуктора от проворачивания монтажной лопаткой или вторым ключом. Если болты не поддаются, обработайте их проникающей смазкой (WD-40, Liquid Wrench) за 15–20 минут до повторной попытки.

Обеспечьте освещение рабочей зоны. Минимальная освещенность – 300 люкс (эквивалент двух ламп накаливания по 100 Вт на расстоянии 1 метра). Используйте переносную лампу с защитной решеткой и магнитным основанием – она крепится к кузову и не занимает руки. Избегайте светодиодных ламп с холодным спектром: они искажают цвета и затрудняют оценку состояния деталей (например, определение степени износа шестерен).

Разложите инструмент и детали в порядке разборки. Используйте пластиковые лотки или магнитные поддоны для мелких элементов (болты, шайбы, подшипники). Подпишите каждый лоток: например, «Болты крепления моста» или «Детали дифференциала». Это исключит потерю деталей и ускорит сборку. Для крупных узлов (полуоси, картер редуктора) подготовьте деревянные подставки высотой 150–200 мм – они защитят детали от повреждений и облегчат доступ к нижним поверхностям.

Демонтаж колес и тормозных барабанов для доступа к мосту

Поднимите автомобиль на подъемнике или установите на надежные опоры, предварительно зафиксировав передние колеса противооткатными упорами. Отверните гайки крепления задних колес ключом на 22 мм, удерживая диск от проворачивания монтажной лопаткой. Снимите колеса, маркируя их положение (левое/правое) для обратной установки. Проверьте состояние шпилек – при наличии срыва резьбы или деформации замените их до сборки.

Тормозные барабаны на Волге ГАЗ-3110 фиксируются двумя винтами с потайной головкой под крестовую отвертку. Отверните их, затем снимите барабан, равномерно поддевая его плоской монтировкой в трех точках по окружности. Если барабан не поддается, нанесите проникающую смазку на посадочный поясок ступицы и постучите молотком через деревянную проставку. Избегайте ударов по кромке барабана – это может привести к его деформации.

При сильном прикипании барабана используйте съемник с тремя захватами, зацепив его за внутренний обод. Альтернативный метод – вкрутите два болта М8 в технологические отверстия барабана (если предусмотрены) и равномерно затягивайте их, создавая распирающее усилие. После демонтажа осмотрите рабочую поверхность барабана: допустимый износ – не более 1 мм от номинального диаметра (280 мм для ГАЗ-3110). При превышении замените оба барабана в комплекте.

Отсоедините трос стояночного тормоза от рычага разжимного механизма, предварительно сняв стопорную шайбу и шплинт. Отведите трос в сторону, зафиксировав его проволокой к балке моста. Проверьте состояние тормозных колодок: минимальная толщина накладок – 1,5 мм. При необходимости замены колодок демонтируйте пружины и фиксаторы, отмечая их расположение для корректной сборки. Очистите поверхности ступицы и полуоси от грязи и ржавчины металлической щеткой, нанесите тонкий слой графитовой смазки на посадочные места.

Проверка состояния подшипников и сальников заднего моста

Для диагностики подшипников поднимите задний мост на домкрате, зафиксируйте автомобиль упорами и проверните колесо вручную. Исправный подшипник вращается без заеданий и посторонних шумов. Если слышен хруст или колесо останавливается рывками – подшипник требует замены. Дополнительно покачайте колесо в вертикальной плоскости: люфт более 0,5 мм указывает на износ.

Сальники проверяют визуально. Осмотрите фланцы полуосей на наличие масляных подтёков или следов смазки вокруг болтов крепления тормозных барабанов. Даже незначительные следы масла свидетельствуют о нарушении герметичности. При обнаружении утечки замените сальник немедленно – попадание грязи в подшипник ускоряет его разрушение.

Температурный режим работы подшипников – до 90°C. Превышение этого значения говорит о недостатке смазки или перетяжке. Для проверки после поездки на 20–30 км прикоснитесь к ступице: если рука не терпит – подшипник перегрет. В этом случае демонтируйте полуось, очистите подшипник и заложите свежую смазку Литол-24 или аналог.

При замене сальников используйте оригинальные детали (артикул 3102-2403070 для левой полуоси, 3102-2403071 для правой) или качественные аналоги. Перед установкой смажьте рабочую кромку сальника трансмиссионным маслом и запрессуйте его оправкой диаметром 62 мм, избегая перекосов. Усилие запрессовки – 15–20 кгс·м.

Подшипники полуосей Волги (артикул 6-180508АК2УС9) имеют ресурс 120 000–150 000 км, но при эксплуатации с перегрузом или в условиях бездорожья изнашиваются быстрее. При замене проверьте состояние посадочного места на полуоси: задиры или коррозия требуют обработки наждачной бумагой Р240 и последующей смазки.

После сборки залейте в мост 1,6 литра трансмиссионного масла ТАД-17И или GL-5 80W-90. Проверьте уровень через контрольное отверстие на картере моста. Запустите двигатель, включите передачу и дайте поработать 2–3 минуты – масло должно равномерно распределиться по механизму.

Если после замены подшипников или сальников люфт сохраняется, проверьте состояние дифференциала и шестерён главной пары. Износ зубьев или ослабление крепления ведомой шестерни к коробке дифференциала также провоцирует люфт. В этом случае потребуется разборка моста и регулировка зацепления.

Регулировка зазора в подшипниках ступицы задних колес

Перед началом работ убедитесь, что автомобиль установлен на ровной площадке с включенным стояночным тормозом и противооткатными упорами под передними колесами. Поддомкратьте задний мост с нужной стороны, снимите колесо и тормозной барабан. Отверните контргайку ступицы ключом на 36 мм, удерживая ступицу от проворачивания монтажной лопаткой через отверстие в тормозном щите.

Снимите стопорную шайбу, отвернув внутреннюю гайку ключом на 30 мм. Проверьте состояние подшипников: ролики и дорожки качения не должны иметь сколов, раковин или следов перегрева. При обнаружении дефектов замените подшипники в сборе. Очистите посадочные поверхности ступицы и полуоси от старой смазки и продуктов износа.

Нанесите на подшипники свежую смазку Литол-24 или аналог (158, ШРУС-4), заполнив пространство между роликами на 50–70%. Установите внутренний подшипник в ступицу, затем наружный, следя за правильной ориентацией сепараторов. Наверните внутреннюю гайку до упора, вращая ступицу рукой для равномерного распределения смазки.

Затяните гайку моментом 15–20 Н·м, одновременно проворачивая ступицу в обе стороны для самоустановки подшипников. Ослабьте гайку на 1/6–1/4 оборота до появления легкого люфта. Проверьте осевой зазор: при покачивании ступицы руками он должен составлять 0,02–0,08 мм. Для точного контроля используйте индикатор часового типа с ценой деления 0,01 мм.

Установите стопорную шайбу, совместив ее выступ с пазом на полуоси. Наверните и затяните контргайку моментом 100–120 Н·м, удерживая внутреннюю гайку от проворачивания. Проверьте вращение ступицы: она должна вращаться свободно, без заеданий и посторонних шумов. При необходимости повторите регулировку, корректируя затяжку внутренней гайки.

Соберите узел в обратной последовательности: установите тормозной барабан, закрепите колесо моментом 90–110 Н·м. После пробной поездки (5–10 км) проверьте температуру ступицы на ощупь – она не должна превышать 60°C. При перегреве ослабьте затяжку внутренней гайки на 1/8 оборота и повторите проверку.

Замена изношенных деталей и смазка узлов заднего моста

После демонтажа редуктора и разборки дифференциала проверьте состояние подшипников, сателлитов, полуосевых шестерен и крестовины. Критический износ определяют по следующим признакам: радиальный люфт подшипников свыше 0,05 мм (измеряется индикатором часового типа), задиры на дорожках качения или роликах, сколы на зубьях шестерен. Для замены используйте оригинальные детали ГАЗ или аналоги с идентичными параметрами: подшипники 7206А (конические, 30×62×17,25 мм) и 7207А (35×72×18,25 мм), сателлиты с модулем 3,75 мм и углом зацепления 20°. Перед установкой новых деталей промойте картер редуктора уайт-спиритом, продуйте сжатым воздухом и просушите.

Для смазки используйте трансмиссионное масло ТАД-17И или его современный аналог GL-5 с вязкостью 80W-90. Заправляйте до уровня контрольного отверстия (1,6–1,8 л), предварительно добавив в масло 50 г молибденовой присадки для снижения трения в зубчатых зацеплениях. После сборки прокрутите мост вручную (не менее 10 оборотов) для равномерного распределения смазки, затем проверьте отсутствие течей и шумов на холостом ходу.
