Электродвигатели на напряжение 380В широко применяются в промышленности, но их номинальные обороты часто не соответствуют требуемым технологическим параметрам. Стандартные асинхронные двигатели с частотой питания 50 Гц имеют синхронную скорость вращения 3000, 1500, 1000 или 750 об/мин в зависимости от числа пар полюсов. Однако на практике реальные обороты ниже из-за скольжения, достигающего 2–5%. Для увеличения скорости вращения вала применяются методы, требующие точных расчётов и учёта ограничений по нагреву, механической прочности и электрическим параметрам.
Наиболее эффективный способ – изменение частоты питающего напряжения. Частотные преобразователи (ПЧ) позволяют плавно регулировать обороты в диапазоне от 0 до 120% от номинальных значений. Например, при увеличении частоты с 50 до 60 Гц двигатель с синхронной скоростью 1500 об/мин разгонится до 1800 об/мин. Однако при этом растёт ток намагничивания, что приводит к дополнительному нагреву обмоток. Предельная частота ограничивается механической прочностью ротора и подшипниковых узлов – обычно не более 70–80 Гц для стандартных двигателей. Для работы на повышенных частотах требуется проверка допустимой окружной скорости ротора, которая не должна превышать 30–40 м/с.
Переключение обмоток статора на меньшее число пар полюсов – ещё один способ увеличения оборотов. Например, двигатель с 4 полюсами (1500 об/мин) можно перемотать на 2 полюса (3000 об/мин). Однако этот метод требует полной разборки двигателя и замены обмоток, что экономически оправдано только для крупных машин мощностью от 10 кВт. При перемотке необходимо учитывать увеличение плотности тока в обмотках и снижение КПД на 3–7% из-за роста потерь в меди. Также возрастает нагрузка на подшипники, что сокращает их ресурс на 20–30%.
Для кратковременного повышения оборотов допустимо увеличение напряжения питания на 5–10% сверх номинального. Например, подача 400–420В вместо 380В может поднять скорость на 2–4%, но при этом растёт ток холостого хода и нагрев. Длительная работа в таком режиме недопустима из-за риска пробоя изоляции и перегрева. Метод применим только для двигателей с запасом по мощности и при условии контроля температуры обмоток. Максимально допустимое напряжение не должно превышать 110% от номинального.
Механические способы, такие как замена шкивов или редукторов, позволяют увеличить обороты на выходном валу без вмешательства в электрическую часть. Например, при передаточном отношении редуктора 1:2 и номинальных оборотах двигателя 1500 об/мин скорость на выходе составит 750 об/мин. Замена редуктора на модель с отношением 1:1,5 повысит обороты до 1000 об/мин. Однако при этом пропорционально снижается крутящий момент, что может быть критично для нагруженных приводов. Важно учитывать допустимую радиальную нагрузку на вал двигателя, которая не должна превышать значений, указанных в паспорте.
Подбор частотного преобразователя для регулировки скорости
Выбор частотного преобразователя (ЧП) для электродвигателя 380 В начинается с определения мощности. Номинальная мощность ЧП должна превышать мощность двигателя на 10–20% для компенсации пусковых токов и перегрузок. Например, для двигателя 7,5 кВт подойдет преобразователь на 9–11 кВт. Превышение мощности более чем на 30% нецелесообразно – увеличиваются габариты, стоимость и энергопотребление без реальной выгоды.
Ключевой параметр – диапазон регулирования частоты. Стандартные модели обеспечивают 0–400 Гц, но для большинства асинхронных двигателей достаточно 0–60 Гц. Если требуется плавный пуск или работа на низких оборотах (менее 10% от номинала), выбирайте ЧП с векторным управлением. Оно поддерживает стабильный момент на валу при снижении частоты, предотвращая перегрев обмоток.
Тип нагрузки влияет на выбор алгоритма управления. Для насосов и вентиляторов (квадратичная зависимость момента от скорости) подойдет скалярное управление (U/f). Для конвейеров, подъемников или станков с постоянным моментом необходим векторный режим (Sensorless Vector Control или полноценный вектор с обратной связью). Последний вариант дороже, но обеспечивает точность регулировки ±0,5% и динамический отклик до 100 Гц/с.
Обратите внимание на входное напряжение и количество фаз. Преобразователи для 380 В бывают трехфазными (3×380 В) или однофазными (1×220 В с выходом на 3×380 В). Последние подходят только для двигателей до 2,2 кВт из-за ограничений по току. Для промышленных применений выбирайте трехфазные модели с защитой от пропадания фазы и перенапряжений. Дополнительные функции – ПИД-регулятор, тормозной резистор, Modbus/Profibus – оправданы только при конкретных задачах.
Производители предлагают серии с разным уровнем защиты: IP20 для щитовых установок, IP54/IP66 для влажных или запыленных помещений. Для работы при температурах выше +40°C выбирайте модели с принудительным охлаждением или снижайте номинальную мощность на 10–15%. Пример: преобразователь Delta VFD-E (векторный, 11 кВт, IP20) подходит для станков, а Mitsubishi FR-A800 (IP55, 7,5 кВт) – для наружных насосных станций.

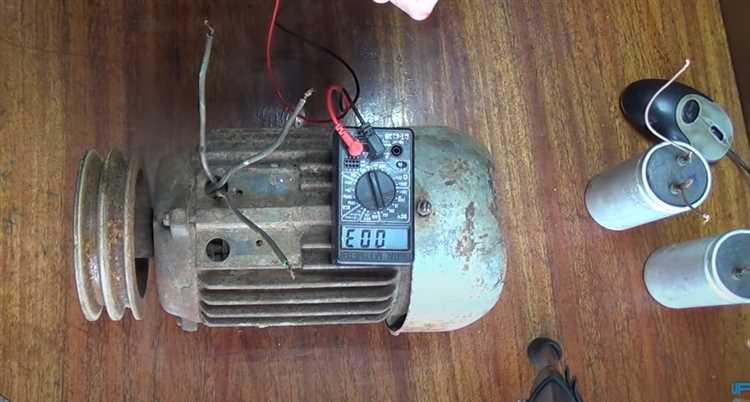

Изменение схемы подключения обмоток с треугольника на звезду
Переключение обмоток асинхронного электродвигателя 380В с треугольника на звезду снижает напряжение на каждой фазе в √3 раза (с 380В до 220В), что приводит к уменьшению магнитного потока и, как следствие, падению крутящего момента на валу. Однако при этом снижается потребляемый ток на 30–40%, что позволяет двигателю работать с меньшими потерями на нагрев и повышает его КПД в режимах неполной нагрузки. Метод эффективен для механизмов с низким пусковым моментом (вентиляторы, насосы), где снижение оборотов не критично, а экономия электроэнергии приоритетна.
Практический эффект: при переходе на звезду частота вращения ротора снижается на 5–15% в зависимости от нагрузки, но стабильность оборотов под нагрузкой улучшается за счет снижения скольжения. Для точного расчета изменения скорости используйте формулу n = (60*f/p)*(1–s), где f – частота сети (50 Гц), p – число пар полюсов, s – скольжение. Пример: двигатель 4А100L4 (1500 об/мин, 4 полюса) на звезде при нагрузке 50% выдаст ~1350–1425 об/мин вместо 1450–1480 об/мин на треугольнике.
Замена шкивов или ременной передачи для механического увеличения оборотов
Механическое увеличение оборотов электродвигателя 380 В через ременную передачу основано на изменении передаточного отношения между ведущим и ведомым шкивами. Стандартное передаточное число для промышленных установок – 1:2 или 1:3, но его можно скорректировать, заменив шкивы. Например, при исходном диаметре ведущего шкива 100 мм и ведомого 200 мм (передаточное отношение 1:2) замена ведомого на шкив 150 мм увеличит обороты выходного вала на 33%. Для точного расчета используйте формулу: n₂ = n₁ × (D₁ / D₂), где n₁ – обороты двигателя, D₁ и D₂ – диаметры ведущего и ведомого шкивов.
Материал шкивов влияет на долговечность и эффективность передачи. Для высокоскоростных применений (свыше 3000 об/мин) рекомендуются шкивы из алюминиевых сплавов (например, Д16Т) или стали 45 с термообработкой. Чугунные шкивы подходят для нагрузок до 1500 об/мин, но их масса увеличивает инерционность системы. При выборе учитывайте ширину ремня: для клиновых ремней типа А или Б минимальная ширина шкива – 13 мм, для поликлиновых (например, PJ) – от 10 мм. Износ ремня ускоряется при несоответствии профиля канавок: угол клина должен составлять 34°–38° для стандартных ремней.
Тип ременной передачи определяет максимально достижимое передаточное отношение. Клиновые ремни допускают отношение до 1:8, но при значениях выше 1:5 требуют натяжителей из-за проскальзывания. Поликлиновые ремни (например, серии PJ) работают с отношением до 1:10 без дополнительных устройств, сохраняя КПД на уровне 95–97%. Зубчатые ремни (HTD или GT) обеспечивают синхронную передачу, но ограничены отношением 1:6 из-за риска срыва зубьев при высоких оборотах. Для двигателей мощностью свыше 15 кВт предпочтительны многоручьевые системы (2–4 ремня), снижающие нагрузку на каждый элемент.
Практический пример: двигатель 380 В с номинальными оборотами 1450 об/мин и шкивами 120/240 мм (отношение 1:2) требует увеличения оборотов до 2200 об/мин. Решение – замена ведомого шкива на 160 мм. Новое передаточное отношение: 120/160 = 0,75, что даст обороты на выходе: 1450 × 0,75 = 1087,5 об/мин. Для достижения 2200 об/мин потребуется уменьшить ведущий шкив до 80 мм (1450 × (80/160) = 2175 об/мин). При этом проверьте нагрузку на ремень: окружная скорость не должна превышать 30 м/с для клиновых и 40 м/с для поликлиновых ремней.
Монтаж шкивов требует соблюдения соосности и натяжения. Допустимое радиальное биение – не более 0,05 мм на 100 мм диаметра. Натяжение ремня контролируйте динамометром: для клиновых ремней усилие должно составлять 1,5–2% от передаваемой мощности (например, 15–20 Н на 1 кВт). Поликлиновые ремни натягивают с усилием 0,8–1,2% от мощности. После установки проверьте температуру ремня в рабочем режиме: превышение 60°C указывает на проскальзывание или перетяжку. Для двигателей с частыми пусками (более 10 в час) используйте шкивы с балансировкой по классу G2.5 (допустимый дисбаланс 2,5 г·мм/кг).
Корректировка напряжения питания через автотрансформатор
Автотрансформатор – эффективный инструмент для плавного регулирования напряжения на обмотках электродвигателя 380 В, позволяющий увеличить обороты на 10–15% без замены обмоток или механических узлов. Для двигателей с номинальной мощностью до 15 кВт подходят автотрансформаторы с диапазоном регулировки 340–420 В, например, серии АТ-10 или АОМН-16. При выборе устройства критически важно учитывать ток нагрузки: для двигателя 11 кВт при 380 В он составляет ~21 А, поэтому автотрансформатор должен иметь запас по току не менее 25%. Подключение выполняется через клеммы «вход» (сеть) и «выход» (двигатель), при этом нейтраль сети остаётся неизменной.
Повышение напряжения на 5–7% (до 400–405 В) увеличивает магнитный поток в статоре, что приводит к росту частоты вращения на 3–5% при сохранении номинальной нагрузки. Однако превышение 410 В для двигателей с изоляцией класса F (155°C) чревато перегревом обмоток: при 420 В потери в меди возрастают на 18–22%, а срок службы изоляции сокращается в 1,5–2 раза. Для контроля используйте вольтметр с классом точности не ниже 1,5 и термодатчики на обмотках – предельная температура не должна превышать 140°C для класса F.
Автотрансформатор подключается последовательно с двигателем через автоматический выключатель с тепловым расцепителем, настроенным на 1,1–1,2 номинального тока. Например, для двигателя 7,5 кВт (14,5 А) выбирается автомат на 16 А с характеристикой C. Регулировку напряжения проводят только при работающем двигателе под нагрузкой, начиная с минимального значения (340 В) и постепенно увеличивая до достижения требуемых оборотов. При этом контролируют ток холостого хода: его рост более чем на 30% от номинала указывает на насыщение магнитопровода и необходимость снижения напряжения.
Для двигателей с фазным ротором автотрансформатор применяют только в цепи статора, избегая регулировки напряжения на роторных обмотках. При использовании в системах с частыми пусками (более 10 в час) автотрансформатор должен иметь принудительное охлаждение или сниженный на 20% ток нагрузки. После корректировки напряжения проверяют вибрацию подшипниковых узлов: превышение уровня 4,5 мм/с (по ГОСТ ИСО 10816-3) требует балансировки ротора или замены подшипников.
Оптимизация нагрузки на вал для снижения потерь мощности
Потери мощности в электродвигателе 380 В напрямую зависят от характера нагрузки на вал. При неравномерной или чрезмерной нагрузке КПД снижается на 5–15% из-за роста механических потерь и увеличения тока холостого хода. Оптимизация достигается за счет подбора момента инерции нагрузки, близкого к паспортному значению двигателя. Например, для асинхронных двигателей серии АИР с частотой вращения 1500 об/мин оптимальный момент инерции нагрузки составляет 0,7–1,2 от момента инерции ротора.
Основные методы снижения потерь:
- Балансировка вращающихся масс: дисбаланс в 0,1 г·м на скорости 3000 об/мин увеличивает вибрации на 20–30%, что ведет к росту механических потерь на 3–7%. Используйте динамическую балансировку с точностью не ниже G2.5 по ISO 1940-1.
- Снижение трения в подшипниках: замена смазки на высокотемпературную (класс NLGI 2–3) или переход на подшипники с керамическими телами качения уменьшает потери на 10–25%. Для двигателей мощностью 11–30 кВт рекомендуются подшипники серии 6200 или 6300 с радиальным зазором C3.
- Оптимизация передаточного отношения: при использовании ременных или зубчатых передач выбирайте соотношение, при котором двигатель работает в зоне 75–90% номинальной мощности. Например, для насоса с требуемой частотой вращения 1200 об/мин и двигателем 1500 об/мин используйте редуктор с передаточным числом 1,25 вместо 1,5.
Контроль осевой и радиальной нагрузки критичен для двигателей с подшипниками качения. Превышение допустимых значений на 20% сокращает ресурс подшипников на 50% и увеличивает потери мощности на 4–8%. Для двигателей АИР допустимая радиальная нагрузка на вал составляет 10–15% от осевой, но не более 500 Н для типоразмера 132. При установке шкивов или муфт используйте самоцентрирующиеся конструкции с допуском соосности не более 0,05 мм.
Регулярная диагностика нагрузки с помощью токовых клещей или анализаторов мощности позволяет выявить скрытые потери. При отклонении коэффициента мощности (cos φ) от номинального значения более чем на 0,15 требуется корректировка нагрузки или установка компенсирующих устройств. Для двигателей 380 В мощностью 5–55 кВт оптимальный cos φ составляет 0,85–0,92. В случае падения ниже 0,75 рекомендуется проверить механическую часть на заедания или износ.
Использование дополнительных конденсаторов для асинхронных двигателей
Добавление конденсаторов в цепь асинхронного двигателя 380В позволяет скорректировать коэффициент мощности (cosφ) и частично компенсировать реактивную составляющую тока. Для двигателей мощностью до 10 кВт оптимальная емкость рабочего конденсатора рассчитывается по формуле: C (мкФ) = 66 × P (кВт), где P – номинальная мощность. Например, для двигателя 5,5 кВт потребуется конденсатор емкостью ~363 мкФ. Превышение расчетного значения на 10–15% допустимо, но дальнейшее увеличение приводит к перегреву обмоток и снижению КПД.
Конденсаторы подключаются параллельно обмоткам статора в двух вариантах:
- Рабочие конденсаторы – постоянно включены в цепь, обеспечивают номинальный режим работы. Выбираются на напряжение не ниже 450В (для сетей 380В) с допуском ±5%. Тип: металлопленочные (МБГО, К78-17) или полипропиленовые (MKP).
- Пусковые конденсаторы – кратковременно подключаются через реле времени или кнопку для увеличения пускового момента. Емкость в 2–3 раза выше рабочей (для 5,5 кВт – 700–1100 мкФ). После разгона двигателя отключаются во избежание перегрузки.
При подборе конденсаторов критически важен температурный режим. Для двигателей, работающих в условиях повышенной температуры (выше +40°C), емкость снижают на 10–20% от расчетной. Использование электролитических конденсаторов недопустимо из-за низкой надежности и риска взрыва при обратной полярности. В трехфазных схемах конденсаторы включаются по схеме «треугольник» для двигателей, рассчитанных на 380В, или «звезда» – для 220В.
Практический эффект от установки конденсаторов проявляется в снижении тока холостого хода на 20–30% и уменьшении нагрева обмоток. Однако прирост оборотов не превышает 3–5% от номинальных, так как частота вращения асинхронного двигателя жестко связана с частотой сети (3000 об/мин для 2-полюсных двигателей при 50 Гц). Для значительного увеличения оборотов требуется частотный преобразователь.
Типовые ошибки при подключении:
- Неправильный выбор напряжения конденсатора (например, 250В вместо 450В) – приводит к пробою диэлектрика и короткому замыканию.
- Подключение пускового конденсатора без автоматического отключения – вызывает перегрев и выход двигателя из строя.
Для проверки эффективности схемы измеряют ток в фазах до и после установки конденсаторов. Разница в показаниях амперметра должна составлять 15–25% в сторону уменьшения. Если ток не снижается, проверяют правильность подключения и соответствие емкости расчетным значениям. В случае перегрева двигателя конденсаторы отключают и повторно рассчитывают параметры с учетом реальных условий эксплуатации.
