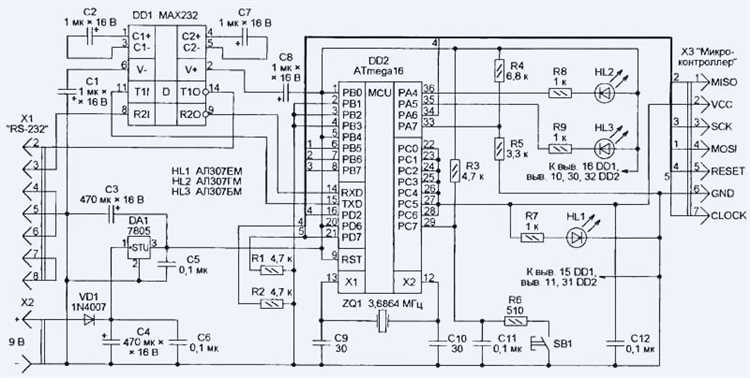

Передача порта avr как параметра в функцию

void configure_port(volatile uint8_t *ddr, volatile uint8_t *port, uint8_t mask);

При вызове передавайте адреса регистров напрямую: configure_port(&DDRB, &PORTB, 0x0F);. Это позволяет одной функцией управлять любым портом, избегая дублирования кода. Однако учитывайте, что компилятор не оптимизирует доступ к volatile переменным, поэтому минимизируйте операции с ними внутри функций.

При работе с прерываниями учитывайте, что модификация портов должна быть атомарной. Используйте ATOMIC_BLOCK(ATOMIC_RESTORESTATE) из <util/atomic.h> при записи в регистры внутри функций, если они могут вызываться из обработчиков прерываний. Это предотвращает гонки данных между основным кодом и прерываниями.

Как объявить указатель на порт AVR для передачи в функцию

volatile uint8_t *port_ptr = &PORTB; – указатель на регистр данных порта B.
void set_port(volatile uint8_t *port, uint8_t value) – функция, принимающая указатель на порт и значение для записи.

Тип volatile обязателен: он предотвращает оптимизацию компилятором обращений к регистрам, которые могут изменяться вне программы (например, прерываниями).

Объявите указатель на регистр направления: volatile uint8_t *ddr_ptr = &DDRB;.
Передайте его в функцию: void configure_as_output(volatile uint8_t *ddr, uint8_t mask).
Внутри функции установите биты: *ddr |= mask;.

Избегайте жесткого кодирования адресов портов – используйте макросы из заголовочного файла микроконтроллера (например, avr/io.h). Это упростит перенос кода между разными моделями AVR.

При передаче указателя на порт в функцию учитывайте, что регистры портов могут иметь разные адреса в зависимости от модели микроконтроллера. Например, в ATmega328P PORTB расположен по адресу 0x25, а в ATtiny85 – 0x18. Всегда проверяйте документацию на конкретный чип и используйте символьные имена из заголовочных файлов, чтобы избежать ошибок.

Способы передачи регистров DDRx и PORTx через параметры

Наиболее эффективный способ – передача указателей на регистры. В AVR-GCC для этого используют тип volatile uint8_t*, так как регистры могут изменяться аппаратно. Пример:

void set_pin(volatile uint8_t* ddr, volatile uint8_t* port, uint8_t pin, uint8_t state)
Внутри функции: *ddr |= (1 << pin); *port = (state) ? (*port | (1 << pin)) : (*port & ~(1 << pin));

Этот подход работает для всех портов (A, B, C и т.д.), так как указатели позволяют обращаться к любому регистру по его адресу.

Альтернативный вариант – передача индекса порта с последующим разрешением адреса через массив указателей. Например:

Объявление массива: volatile uint8_t* const DDR[] = {&DDRA, &DDRB, &DDRC};
Вызов функции: set_pin(1, 2, HIGH); // Порт B, пин 2

Метод удобен для динамического выбора порта, но требует дополнительной памяти для хранения массива указателей. Применим в проектах, где количество портов ограничено и известно заранее.

Для статической типизации можно использовать макросы или шаблоны (в C++). Макрос в чистом C:

#define SET_PIN(port, pin, state) do (1 << pin)) : (PORT##port & ~(1 << pin)); while(0)
Использование: SET_PIN(B, 3, 1);

Макросы компилируются в прямой доступ к регистрам без накладных расходов на передачу параметров, но снижают читаемость и не поддерживают проверку типов.

В C++ для передачи регистров подходит шаблонная функция с параметром типа volatile uint8_t&. Пример:

template<volatile uint8_t& DDRx, volatile uint8_t& PORTx> void set_pin(uint8_t pin, bool state)
Вызов: set_pin<DDRB, PORTB>(5, true);

Шаблоны позволяют компилятору подставить конкретные регистры на этапе компиляции, сохраняя эффективность макросов, но с полной проверкой типов. Подходит для проектов с фиксированным набором портов.

При работе с несколькими пинами одного порта удобно передавать битовые маски вместо отдельных пинов. Это сокращает количество параметров и упрощает массовые операции:

void set_pins(volatile uint8_t* ddr, volatile uint8_t* port, uint8_t mask, uint8_t state_mask)
Пример: set_pins(&DDRD, &PORTD, 0b00001111, 0b00001010); // Пины 0-3, состояние 1010

Для оптимизации размера кода в проектах с ограниченной памятью используют inline-функции. Компилятор AVR-GCC поддерживает директиву __attribute__((always_inline)), которая принудительно встраивает функцию в место вызова:

static inline __attribute__((always_inline)) void set_pin_inline(volatile uint8_t* ddr, volatile uint8_t* port, uint8_t pin, uint8_t state)

Это устраняет накладные расходы на вызов функции, но увеличивает размер кода при частом использовании. Применимо для критичных по времени участков.

При передаче регистров через параметры важно учитывать побочные эффекты. Например, одновременное изменение нескольких пинов одного порта может привести к гонкам, если между записями в PORTx происходит прерывание. Решение – отключать прерывания на время модификации или использовать атомарные операции, такие как ATOMIC_BLOCK(ATOMIC_RESTORESTATE) из библиотеки util/atomic.h. Для функций, работающих с несколькими портами, рекомендуется передавать указатели на все задействованные регистры в одном вызове, чтобы минимизировать количество операций записи.

Использование volatile при работе с портами в функциях

Ключевое слово volatile в языке C для AVR-микроконтроллеров предотвращает оптимизацию компилятором доступа к регистрам портов. Без него компилятор может удалить операции чтения или записи, если посчитает их избыточными, что приведёт к некорректной работе периферии. Например, при работе с регистром PINx для чтения состояния пинов без volatile компилятор может кешировать значение в регистре процессора, игнорируя изменения на физическом уровне.

При передаче портов в функции как параметры volatile должен применяться к указателям на регистры. Рассмотрим пример:

void set_port(volatile uint8_t *port, uint8_t value) – правильно;
void set_port(uint8_t *port, uint8_t value) – неверно, так как компилятор может оптимизировать доступ.

В первом случае компилятор гарантирует, что каждая операция записи в *port будет выполнена непосредственно в регистр порта, а не в промежуточную переменную.

Особое внимание требуется при работе с битовыми операциями. Например, при установке бита в регистре PORTx:

void set_bit(volatile uint8_t *port, uint8_t bit) {
*port |= (1 << bit);
}

Без volatile компилятор может заменить эту операцию на чтение-модификацию-запись в регистр общего назначения, что нарушит логику работы с портом. Аналогично, при чтении флагов прерываний или состояния пинов (PINx) volatile обязателен, чтобы избежать кеширования устаревших значений.

Неправильное использование volatile может привести к трудноуловимым багам. Например, если функция принимает указатель на порт без модификатора, а затем компилятор оптимизирует цикл чтения состояния пина, программа может зависнуть в ожидании изменения, которое никогда не будет зафиксировано. Для отладки таких случаев рекомендуется:

Проверять ассемблерный листинг (avr-objdump -S) на наличие операций с регистрами портов.
Использовать флаг компилятора -O0 для отключения оптимизаций при тестировании.
Тестировать код на реальном железе, так как симуляторы могут не воспроизводить оптимизации корректно.

При работе с составными структурами, включающими порты, volatile должен применяться ко всем уровням. Например:

typedef struct {
volatile uint8_t *ddr;
volatile uint8_t *port;
volatile uint8_t *pin;
} PortStruct;
void init_port(PortStruct *p) {
}

Здесь volatile в структуре гарантирует, что компилятор не будет оптимизировать доступ к регистрам DDRx, PORTx и PINx, даже если они передаются через указатель на структуру.

Избыточное использование volatile также может навредить. Например, применение его к локальным переменным, которые не связаны с периферией, замедлит выполнение кода и увеличит его размер. Ключевое слово должно применяться только к:

Регистрам портов (PORTx, DDRx, PINx).
Переменным, изменяемым в обработчиках прерываний.
Указателям на такие регистры или переменные.

В остальных случаях компилятор сам выберет оптимальный способ работы с данными.

Примеры передачи портов AVR с разными типами данных

Для передачи конфигурации порта целиком используют структуры. Например, структура PortConfig может содержать указатели на регистры DDRx, PORTx и PINx: typedef struct { volatile uint8_t *ddr; volatile uint8_t *port; volatile uint8_t *pin; } PortConfig;. Функция инициализации принимает эту структуру и настраивает порт: void init_port(PortConfig cfg, uint8_t dir_mask) { *cfg.ddr = dir_mask; }. Вызов для порта C с маской 0x0F: PortConfig pc = {&DDRC, &PORTC, &PINC}; init_port(pc, 0x0F);. Этот метод удобен для сложных конфигураций, но увеличивает накладные расходы на память.

В случаях, когда требуется передать порт с фиксированной конфигурацией, используют перечисления. Например, для портов A–D: typedef enum { PORT_A, PORT_B, PORT_C, PORT_D } PortName;. Функция принимает перечисление и внутри использует switch-case для выбора регистров: void set_port(PortName pn, uint8_t value) { switch(pn) { case PORT_A: PORTA = value; break; ... } }. Такой подход повышает читаемость кода, но неэффективен для большого числа портов из-за разрастания switch-блока.

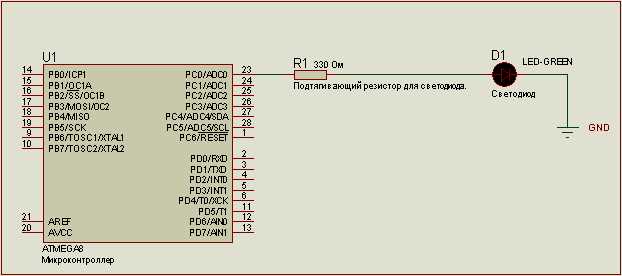

Обработка ошибок при неверной передаче портов

При передаче портов AVR в функции как параметры ошибки возникают из-за несоответствия типов или неверной интерпретации регистров. Например, попытка передать указатель на PORTB вместо volatile uint8_t* приведёт к неопределённому поведению. Компилятор не всегда выдаёт предупреждение, поэтому проверку типов следует выполнять вручную или с помощью статических анализаторов, таких как clang-tidy с флагом -Wconversion.

Ошибки доступа к портам часто проявляются при работе с битовыми операциями. Если функция ожидает маску в виде uint8_t, а получает int, старшие биты могут быть обрезаны, что исказит результат. Для предотвращения используйте явное приведение типов: static_cast<volatile uint8_t*>(port). Это исключит неявные преобразования и сделает код безопаснее.

Некорректная инициализация указателей на порты – распространённая проблема. Если функция принимает указатель на порт, но передаётся адрес несуществующего регистра (например, &PORTF на ATmega328P), программа завершится с ошибкой доступа к памяти. Проверяйте адреса портов через макросы из заголовочных файлов AVR, например: #if defined(PORTF). Это гарантирует совместимость с целевым микроконтроллером.

typedef struct {
volatile uint8_t PIN;
volatile uint8_t DDR;
volatile uint8_t PORT;
} Port_t;

Отладка ошибок передачи портов упрощается при использовании симуляторов, таких как simavr. Запуск кода в симуляторе позволяет отследить обращения к регистрам в реальном времени и выявить неверные адреса или операции. Для критичных участков добавляйте проверки времени выполнения, например, сравнение адреса порта с допустимым диапазоном: if ((uintptr_t)port < 0x20 || (uintptr_t)port > 0x5F).

Ошибки при передаче портов в прерываниях требуют особого внимания. Если порт передаётся в обработчик прерывания через глобальную переменную, убедитесь, что она объявлена как volatile. Иначе компилятор может оптимизировать доступ к ней, что приведёт к некорректной работе. Также избегайте передачи портов в прерывания через параметры – используйте глобальные структуры с фиксированными адресами.

Для универсальных функций, работающих с разными портами, применяйте шаблоны или макросы. Например, макрос SET_BIT(port, bit) может принимать любой порт и номер бита, проверяя их корректность через статические утверждения: static_assert(bit < 8, "Invalid bit number"). Это снижает риск ошибок на этапе компиляции и делает код более гибким.

Сравнение передачи портов по значению и по ссылке

Передача портов AVR по значению требует копирования регистров в стек, что увеличивает расход памяти и замедляет выполнение. Например, при передаче структуры `PORT_t` размером 3 байта в функцию на 8-битном микроконтроллере стек расширяется на эти байты, а компилятор генерирует дополнительные инструкции для копирования. Это критично для систем с ограниченными ресурсами: на ATmega328P с 2 КБ SRAM лишние 10 вызовов функций с передачей портов по значению могут занять до 30 байт стека, что сопоставимо с 1,5% доступной памяти. Метод оправдан только для неизменяемых данных или когда требуется изоляция оригинальных регистров от модификаций.

Передача по ссылке (`volatile uint8_t*`) устраняет накладные расходы на копирование, так как в функцию передаётся только 2-байтный адрес регистра (на AVR). Это сокращает стек до минимума и ускоряет вызов: например, запись в порт через указатель занимает 2 такта (инструкция `ST`), тогда как при передаче по значению – 6 тактов (копирование + запись). Однако риск заключается в непреднамеренном изменении регистров из-за прямого доступа к памяти. Для защиты используйте квалификатор `const` при передаче указателя на входные порты: `void readPort(const volatile uint8_t* port)`.

Выбор метода зависит от задачи. Для функций, модифицирующих порты (например, `setOutput(PORTB, 0x0F)`), передача по ссылке – единственный эффективный вариант. Если функция только читает состояние порта (например, `uint8_t readPin(PINB)`), передача по значению безопаснее, но менее оптимальна. В критичных по времени участках кода (обработчики прерываний) всегда используйте указатели, даже если это усложняет отладку. Компиляторы AVR-GCC оптимизируют передачу по ссылке в ассемблерный код без лишних операций, в отличие от передачи по значению, где оптимизация ограничена.

Оптизация кода при частой передаче портов в функции

Передача регистров портов AVR (например, PORTB, DDRB) в функции как параметры может снижать производительность из-за накладных расходов на копирование 8-битных значений. Компилятор GCC для AVR (avr-gcc) при уровне оптимизации -O2 или выше способен встраивать функции с параметрами-портами, если они объявлены как static inline. Это устраняет вызов функции и заменяет его прямым доступом к регистру, сокращая время выполнения на 2–4 такта на каждую операцию. Для проверки эффективности используйте avr-objdump -d и анализируйте сгенерированный ассемблерный код.

Избегайте передачи портов по значению в циклах с высокой частотой вызовов. Вместо этого передавайте указатели на регистры (volatile uint8_t*) или используйте макросы. Например, замена void set_pin(uint8_t port, uint8_t pin) на #define SET_PIN(port, pin) (port |= (1 << pin)) исключает накладные расходы на вызов функции и копирование параметров. Макросы работают быстрее, но снижают читаемость – применяйте их только в критичных по времени участках кода.

Для функций, работающих с несколькими портами, объединяйте операции в одну функцию вместо последовательных вызовов. Например, вместо двух вызовов set_output(PORTB, 3) и set_output(PORTD, 5) реализуйте void setup_ports(uint8_t port1, uint8_t pin1, uint8_t port2, uint8_t pin2). Это сокращает количество вызовов и уменьшает размер стека, особенно важно для контроллеров с ограниченной памятью (например, ATtiny13 с 64 байтами ОЗУ).

Работа с пинами порта через переданные параметры

В AVR-микроконтроллерах порты представлены регистрами DDRx, PORTx и PINx, где x – буква порта (A, B, C и т.д.). Передача этих регистров в функцию как параметры позволяет абстрагировать логику работы с пинами, избегая дублирования кода. Например, функция set_pin(volatile uint8_t *ddr, volatile uint8_t *port, uint8_t pin, uint8_t state) принимает указатели на регистры DDR и PORT, номер пина и состояние (0 или 1). Это упрощает управление несколькими портами через единый интерфейс.

При передаче регистров важно использовать модификатор volatile, так как компилятор не должен оптимизировать доступ к аппаратным регистрам. Некорректное объявление приведёт к неработоспособности кода. Для пина 3 порта B вызов функции выглядит так: set_pin(&DDRB, &PORTB, 3, 1);. Здесь &DDRB и &PORTB – адреса регистров, а 3 – номер пина.

Для работы с группами пинов удобно передавать маски. Например, функция write_port_mask(volatile uint8_t *port, uint8_t mask, uint8_t value) записывает value в port, применяя mask для выбора пинов. Если нужно установить пины 0 и 2 порта D в 1, а остальные оставить без изменений, используйте: write_port_mask(&PORTD, (1 << 0) | (1 << 2), 0xFF);. Маска (1 << 0) | (1 << 2) определяет целевые пины, а 0xFF – новое значение.

Чтение состояния пинов через параметры требует передачи регистра PINx. Функция read_pin(volatile uint8_t *pin, uint8_t pin_num) возвращает состояние пина: return (*pin & (1 << pin_num)) != 0;. Для проверки пина 5 порта C вызов будет: uint8_t state = read_pin(&PINC, 5);. Такой подход исключает необходимость прямого обращения к регистрам в основном коде.

При динамическом управлении пинами избегайте частых переключений направления (DDRx). Если пин используется как вход с подтяжкой, установите DDRx в 0, а PORTx в 1. Для выхода – DDRx в 1, а PORTx в нужное состояние. Передача этих параметров в функцию позволяет централизованно управлять конфигурацией, например: configure_pin(&DDRB, &PORTB, 4, INPUT_PULLUP);.

Для оптимизации производительности передавайте параметры через регистры, если компилятор поддерживает это (например, с флагом -O2). В критических участках кода используйте inline-функции: static inline void toggle_pin(volatile uint8_t *port, uint8_t pin) { *port ^= (1 << pin); }. Это устраняет накладные расходы на вызов функции, сохраняя гибкость параметризации.
