Какая микросхема отвечает за usb

USB-порты в современных устройствах – не просто разъёмы для подключения периферии, а сложные узлы, требующие точного управления. За их работу отвечают специализированные микросхемы, выбор которых зависит от архитектуры системы, требований к скорости передачи данных и энергоэффективности. В большинстве случаев функции контроллера USB интегрированы в чипсет материнской платы или SoC (систему на кристалле), но существуют и дискретные решения для специфических задач.

В настольных ПК и ноутбуках управление USB чаще всего реализовано через южный мост (например, Intel PCH или AMD FCH) или напрямую в процессоре (как в современных чипсетах Intel 600/700 серии и AMD Ryzen с архитектурой Zen). Эти контроллеры поддерживают стандарты USB 2.0, 3.2 Gen 1/2 и даже USB4, обеспечивая пропускную способность до 40 Гбит/с. Для диагностики можно использовать утилиты вроде HWiNFO или Device Manager в Windows, где контроллер отображается в разделе «Контроллеры универсальной последовательной шины».

В мобильных устройствах и встраиваемых системах за USB отвечают SoC, такие как Qualcomm Snapdragon (с интегрированным контроллером USB 3.1), Apple A-серии (с поддержкой USB 3.2 и Thunderbolt 3) или Raspberry Pi (с контроллером на базе чипа Broadcom). Для разработчиков критически важно учитывать совместимость драйверов: например, Linux-ядро требует наличия модулей xhci_hcd (для USB 3.0+) или ehci_hcd (для USB 2.0). В случае проблем с распознаванием устройств рекомендуется проверять версии прошивок контроллера через lsusb -v в терминале.

Дискретные USB-контроллеры применяются в ситуациях, когда встроенные решения не справляются с нагрузкой. Например, микросхемы ASMedia ASM1142 или Texas Instruments TUSB7340 используются для расширения портов в серверах или рабочих станциях. Они поддерживают PCIe-интерфейс и позволяют добавлять до 4 портов USB 3.1 Gen 2 с минимальными задержками. При выборе таких контроллеров важно обращать внимание на совместимость с материнской платой и наличие актуальных драйверов – устаревшие версии могут вызывать сбои при подключении высокоскоростных накопителей.

Для низкоуровневой отладки USB-контроллеров полезны инструменты вроде USBlyzer или Wireshark с плагином USBPcap. Они позволяют анализировать трафик, выявлять ошибки протокола и оптимизировать работу устройств. В случае аппаратных неисправностей (например, неработающий порт) первым шагом должна быть проверка питания контроллера – неисправный стабилизатор напряжения или повреждённый дроссель могут блокировать инициализацию.

Основные типы контроллеров USB в современных материнских платах

Контроллеры USB в материнских платах делятся на два основных класса: интегрированные в чипсет и дискретные. Интегрированные решения, такие как Intel PCH (Platform Controller Hub) или AMD FCH (Fusion Controller Hub), обеспечивают до 14 портов USB 3.2 Gen 2×2 (20 Гбит/с) и поддерживают все современные стандарты, включая USB4. Дискретные контроллеры, например ASMedia ASM3242 или VIA VL805, используются для расширения возможностей, когда чипсет не справляется с нагрузкой или требуется специфическая функциональность.

Intel PCH 700-й серии (например, Z790) поддерживает до 10 портов USB 3.2 Gen 2×2 и 4 порта USB 2.0. При этом часть портов может быть реализована через внутренние хабы, что снижает реальную пропускную способность. AMD X670E, в свою очередь, предлагает до 12 портов USB 3.2 Gen 2 и 4 порта USB4, но требует дополнительных драйверов для корректной работы с устройствами Thunderbolt.

Дискретные контроллеры часто применяются для реализации высокоскоростных портов на платах среднего и бюджетного сегмента. ASMedia ASM3142 обеспечивает два порта USB 3.2 Gen 2 (10 Гбит/с) с минимальными задержками, но не поддерживает USB4. VIA VL805, используемый в некоторых платах Gigabyte, предлагает четыре порта USB 3.2 Gen 1 (5 Гбит/с), но может вызывать проблемы совместимости с устройствами, требующими стабильного питания.

Intel PCH: до 20 Гбит/с на порт, поддержка USB4, интегрированное решение.
AMD FCH: до 10 Гбит/с, ограниченная поддержка USB4, зависимость от драйверов.
ASMedia ASM3242: 20 Гбит/с, низкое энергопотребление, но высокая стоимость.
VIA VL805: 5 Гбит/с, бюджетное решение, проблемы с совместимостью.

При выборе материнской платы обращайте внимание на распределение портов. Например, платы с чипсетом Intel Z790 могут иметь 4 порта USB 3.2 Gen 2×2 на задней панели, но только 2 из них работают на полной скорости, если подключены одновременно. У AMD X670E все порты USB4 работают независимо, но требуют качественного кабеля для достижения 40 Гбит/с.

Для пользователей, работающих с внешними накопителями или устройствами захвата видео, критически важна стабильность питания. Контроллеры ASMedia и Renesas (например, uPD720202) лучше справляются с высокими нагрузками, чем решения на базе VIA. При этом Renesas часто используется в платах ASUS для реализации портов с поддержкой быстрой зарядки (Quick Charge 3.0).

Обновление прошивки контроллера может решить проблемы с распознаванием устройств или скоростью передачи данных. Например, для ASMedia ASM3142 доступны обновления, исправляющие баги при работе с NVMe-накопителями в режиме UASP. Перед покупкой проверяйте наличие актуальных драйверов на сайте производителя чипсета или материнской платы.

Как определить модель микросхемы USB по маркировке на плате

Маркировка на микросхеме USB-контроллера обычно содержит ключевые символы, по которым можно идентифицировать модель. Начните с поиска надписей, состоящих из буквенно-цифрового кода: например, GL3523, VL817, FE1.1s или ASM1042. Эти обозначения часто наносятся лазером или трафаретной печатью и могут быть частично скрыты под радиаторами или компонентами. Если маркировка нечитаема, используйте увеличительное стекло или микроскоп – особенно на микросхемах в корпусах QFN или BGA, где символы миниатюрны.

Обратите внимание на префиксы и суффиксы маркировки. Производители используют стандартные обозначения:

Texas Instruments: TUSB (например, TUSB8041), TPS для хабов.
Microchip: USBxxx (например, USB2514B).
VIA Labs: VL (например, VL812).
Genesys Logic: GL (например, GL3520).
ASMedia: ASM (например, ASM1142).

Суффиксы вроде -A, -B или QFN48 указывают на ревизию или тип корпуса, но не на базовую модель. Игнорируйте их при первичном поиске.

Если маркировка отсутствует или повреждена, определите производителя по логотипу. Наиболее распространённые символы:

Texas Instruments: стилизованная буква T в круге.
Microchip: ромб с буквами M и C.
VIA Labs: надпись VIA с волнистой линией.
Genesys Logic: буква G в квадрате.
ASMedia: аббревиатура ASM в прямоугольнике.

Логотип поможет сузить круг поиска в даташитах. Например, микросхема с логотипом VIA и кодом 817 – это VL817, а не GL817.

Для проверки найденной модели используйте даташиты. Введите в поисковик полный код маркировки + слово datasheet. Например, запрос "GL3523 datasheet" выдаст официальную документацию Genesys Logic. Обращайте внимание на:

Описание функций – должно соответствовать назначению порта (хаб, контроллер, мост).
Год выпуска – если даташит старше 10 лет, ищите обновлённые версии.

Если даташит недоступен, проверьте аналогичные модели того же производителя. Например, VL812 и VL817 – это хабы USB 3.0 с похожей распиновкой.

При работе с ноутбуками или материнскими платами ПК маркировка может быть скрыта под слоем паяльной маски или экранирующим кожухом. В таких случаях:

Отключите питание и разрядите конденсаторы.
Снимите радиаторы или металлические крышки с помощью отвёртки или пинцета.
Протрите поверхность микросхемы спиртом – иногда маркировка проявляется после удаления налёта.
Используйте фонарик под углом – свет выявит рельефные символы.

Если микросхема залита компаундом (например, в роутерах), идентификация без вскрытия невозможна. В крайнем случае обратитесь к сервисным мануалам устройства – там часто указывают используемые компоненты.

Для автоматизированного поиска используйте базы данных микросхем:

Alldatasheet – содержит сканы даташитов.
Datasheet Archive – архив старых и редких моделей.
LCSC – поиск по маркировке с фильтрацией по производителю.
SiliconPr0n – фотографии кристаллов для сравнения.

Роль чипсета в управлении USB-портами: Intel, AMD и другие производители

Чипсет материнской платы – ключевой элемент, определяющий возможности USB-портов. У Intel за управление USB отвечают контроллеры, интегрированные в Platform Controller Hub (PCH). Например, в чипсетах серии Intel 700 (Z790, H770) реализована поддержка до 14 портов USB, включая 5 USB 3.2 Gen 2×2 (20 Гбит/с) и 10 USB 2.0. При этом часть портов может быть отключена производителем платы для экономии ресурсов или совместимости с другими интерфейсами. Для проверки доступных портов используйте утилиту Intel Chipset Device Software или HWiNFO, где в разделе «USB Controllers» отображаются активные контроллеры и их спецификации.

AMD применяет другой подход: в чипсетах AM5 (например, X670E, B650) управление USB распределено между процессором и чипсетом. Процессоры Ryzen 7000 обеспечивают 4 порта USB 4 (40 Гбит/с) или USB 3.2 Gen 2×2, а чипсет добавляет до 12 дополнительных портов с поддержкой USB 3.2 Gen 2 (10 Гбит/с). Важно: на платах с чипсетами B550/A520 часть высокоскоростных портов может отсутствовать из-за ограничений чипсета. Для диагностики используйте AMD Chipset Drivers – в логах драйвера отображаются активные контроллеры и их версии (например, AMD USB 3.1 eXtensible Host Controller).

Производители вроде ASMedia и VIA часто используются для расширения USB-возможностей на платах среднего и бюджетного сегмента. Чипсеты ASMedia ASM3242 поддерживают USB 3.2 Gen 2×2, но уступают интегрированным решениям Intel/AMD по стабильности и энергоэффективности. На платах с такими контроллерами возможны проблемы с совместимостью при подключении устройств с высоким энергопотреблением (например, внешние SSD). Рекомендация: проверяйте версию прошивки контроллера через Device Manager – обновления часто исправляют баги с распределением питания.

При выборе материнской платы учитывайте не только количество портов, но и их распределение между чипсетом и процессором. На платах с Intel Z790 порты, подключенные напрямую к CPU, имеют меньшие задержки, чем те, что управляются через PCH. У AMD аналогично: порты USB 4 на процессоре Ryzen 7000 работают быстрее, чем USB 3.2 на чипсете. Для критичных задач (например, захват видео с камер 4K) подключайте устройства к портам, управляемым процессором – это снизит нагрузку на шину DMI (Intel) или Infinity Fabric (AMD).

Отличия между встроенными и внешними контроллерами USB на примерах

Встроенные контроллеры USB интегрированы в чипсет материнской платы или процессор, что снижает задержки и энергопотребление. Например, Intel PCH (Platform Controller Hub) в современных системах обеспечивает поддержку USB 3.2 Gen 2×2 (20 Гбит/с) без дополнительных микросхем. Такие решения оптимальны для настольных ПК и ноутбуков, где критична компактность и стабильность работы. Однако их функционал ограничен прошивкой чипсета – обновления редки, а поддержка новых стандартов (например, USB4) требует смены платформы. В корпоративных устройствах, таких как Dell OptiPlex, встроенные контроллеры часто дополняются аппаратным шифрованием для защиты данных.

Внешние контроллеры USB реализуются на отдельных микросхемах, подключаемых через PCIe, M.2 или Thunderbolt. Примеры: ASMedia ASM3142 (USB 3.2 Gen 2) или Fresco Logic FL1100 (USB 3.1). Они позволяют добавить порты в системы с устаревшими чипсетами (например, на платах с Intel H81) или расширить возможности – как в случае с картами расширения для серверов, где требуется изоляция портов для виртуализации. Недостатки: повышенное энергопотребление (до 2–3 Вт на контроллер), зависимость от драйверов (особенно в Linux) и потенциальные конфликты с встроенными контроллерами при одновременном использовании. Для тестирования оборудования или работы с высокоскоростными накопителями (NVMe через USB) внешние контроллеры предпочтительнее, так как обеспечивают гибкость конфигурации и возможность замены при выходе из строя.

Как проверить драйверы USB-контроллера через Диспетчер устройств Windows

Откройте Диспетчер устройств через комбинацию Win + X или введите devmgmt.msc в окне «Выполнить». В списке найдите раздел «Контроллеры USB» – он содержит все микросхемы, отвечающие за работу портов. Если рядом с устройством отображается желтый восклицательный знак, драйвер работает некорректно или отсутствует. Для диагностики щелкните правой кнопкой по проблемному контроллеру и выберите «Свойства» – вкладка «Общие» покажет код ошибки, например, Code 10 (устройство не запущено) или Code 43 (Windows остановила устройство).

Во вкладке «Драйвер» проверьте версию и дату выпуска ПО. Если драйвер устарел, обновите его через кнопку «Обновить драйвер» – Windows автоматически найдет совместимую версию в базе Microsoft или предложит указать путь к файлу вручную. Для контроллеров Intel используйте утилиту Intel Driver & Support Assistant, для AMD – AMD Chipset Software. Если обновление не решает проблему, удалите драйвер через кнопку «Удалить устройство» и перезагрузите ПК – система переустановит его при старте.

Для проверки целостности системных файлов запустите командную строку от имени администратора и выполните команду sfc /scannow. Если ошибки обнаружены, повторите проверку после восстановления. При проблемах с USB 3.0/3.1 обратите внимание на контроллеры с названиями xHCI (Extensible Host Controller) – они часто требуют отдельных драйверов от производителя чипсета. В случае сбоев на ноутбуках проверьте настройки питания: в свойствах контроллера во вкладке «Управление электропитанием» снимите флажок «Разрешить отключение этого устройства для экономии энергии».

Если контроллер не отображается в Диспетчере устройств, включите показ скрытых устройств через меню «Вид» → «Показать скрытые устройства». При появлении неопознанных устройств в разделе «Другие устройства» установите драйвер вручную, указав путь к INF-файлу из пакета драйверов чипсета. Для диагностики аппаратных неисправностей используйте утилиту USBView от Microsoft – она покажет подробную информацию о каждом порте, включая скорость подключения и состояние питания.

Проблемы с USB: как диагностировать неисправность микросхемы

Перед диагностикой аппаратной части исключите программные сбои. Обновите драйверы чипсета через официальный сайт производителя материнской платы (например, Intel Chipset Software Utility для плат на чипсетах Intel). Удалите все USB-устройства в «Диспетчере устройств» и перезагрузите ПК – Windows переустановит драйверы автоматически. Если проблема сохраняется, проверьте целостность системных файлов командой sfc /scannow в командной строке от имени администратора. При обнаружении поврежденных файлов выполните восстановление через DISM /Online /Cleanup-Image /RestoreHealth.

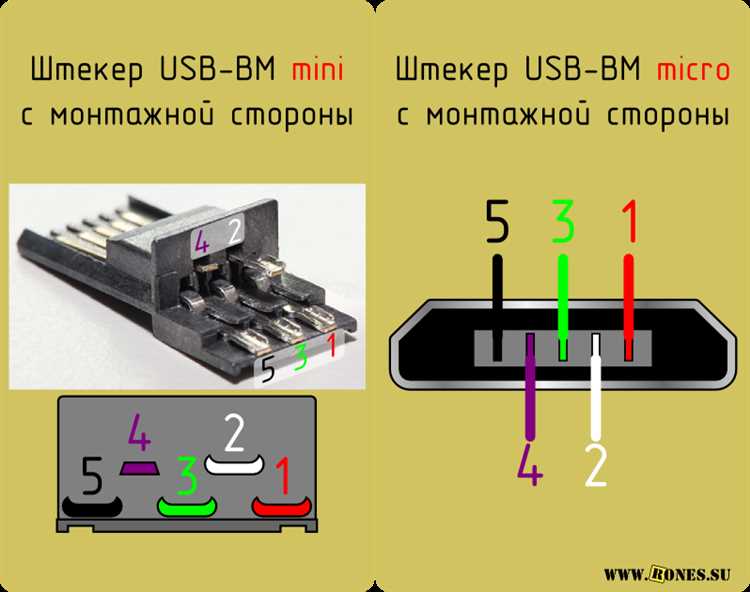

Для проверки питания USB-портов используйте мультиметр. Измерьте напряжение между контактами +5V (обычно 1-й пин) и GND (4-й пин) на разъеме USB-A или Type-C. Допустимое отклонение – ±5% (4.75–5.25 В). Если напряжение отсутствует или ниже нормы, проверьте предохранители на плате (маркировка F1, F2 рядом с USB-портами) и дроссели (катушки индуктивности). Обрыв цепи питания часто указывает на неисправность контроллера или его обвязки – резисторов и конденсаторов номиналом 10–100 Ом и 0.1–10 мкФ соответственно.

Тестирование сигнальных линий требует осциллографа или логического анализатора. Подключите устройство к порту и проверьте наличие сигналов на линиях D+ и D- (2-й и 3-й пины USB-A). При нормальной работе контроллер должен генерировать импульсы частотой 1.5 МГц (для USB 1.1) или 12 МГц (для USB 2.0). Отсутствие сигналов или их искажение (например, постоянный высокий/низкий уровень) свидетельствует о выходе из строя микросхемы. В случае USB 3.0/3.1 проверьте дополнительные пары TX/RX (пины 5–8 для Type-A) – их неработоспособность указывает на повреждение контроллера или прошивки.

Если программные и аппаратные проверки подтвердили неисправность микросхемы, определите ее модель. На материнских платах контроллеры USB часто интегрированы в чипсет (например, Intel PCH или AMD FCH) или реализованы отдельными микросхемами, такими как:

ASMedia ASM1042/ASM1142 (USB 3.0/3.1);
VIA VL805/VL806 (USB 3.0);
Renesas uPD720201/uPD720202 (USB 3.0);
Texas Instruments TUSB73x0 (USB 3.0).

Найдите маркировку на микросхеме с помощью лупы или фотоаппарата с макросъемкой. Для встроенных контроллеров уточните модель чипсета через утилиту HWiNFO или документацию к плате.

Инструменты для анализа работы USB-портов и их контроллеров

USB-контроллеры, будь то встроенные в чипсет или реализованные на отдельных микросхемах (например, ASMedia ASM1142, VIA VL805, Intel PCH), требуют точной диагностики при неполадках. Для этого используют специализированные утилиты, способные считывать регистры контроллера, отслеживать прерывания и анализировать потоки данных. Одна из ключевых программ – USBView от Microsoft, входящая в состав Windows Driver Kit (WDK). Она отображает дерево USB-устройств с подробной информацией о каждом узле: идентификаторы VID/PID, скорость подключения, используемые конечные точки и состояние питания. Инструмент полезен для проверки корректности инициализации устройств и выявления конфликтов на уровне шины.

Для глубокого анализа протокола USB применяют логические анализаторы с поддержкой декодирования сигналов. Saleae Logic и Total Phase Beagle USB 480 – аппаратные решения, способные захватывать трафик на физическом уровне. Saleae, например, поддерживает декодирование USB 2.0/3.0 с частотой дискретизации до 500 МГц, что позволяет выявлять ошибки синхронизации, некорректные пакеты и проблемы с сигнальной целостностью. Beagle USB 480 специализируется на высокоскоростных интерфейсах и может фильтровать трафик по типам пакетов (SOF, IN, OUT), что ускоряет поиск аномалий в работе контроллеров.

На уровне операционной системы для мониторинга активности USB-портов используют USBPcap в сочетании с Wireshark. USBPcap перехватывает USB-трафик на уровне драйвера, сохраняя его в формате PCAP для последующего анализа. Wireshark декодирует пакеты, отображая URB-запросы (USB Request Blocks), дескрипторы устройств и данные передачи. Инструмент незаменим при отладке пользовательских драйверов или выявлении причин зависаний устройств, так как позволяет сопоставить системные события с реальным трафиком на шине.

Для проверки электрических параметров USB-портов применяют осциллографы с дифференциальными пробниками. Keysight InfiniiVision или Rigol DS1054Z позволяют измерять напряжение на линиях VBUS, D+ и D-, а также анализировать форму сигналов при подключении устройств. Например, падение напряжения на VBUS ниже 4.75 В (для USB 2.0) или 4.45 В (для USB 3.0) указывает на проблемы с питанием, вызванные неисправным контроллером или недостаточной мощностью блока питания. Осциллографы также помогают выявлять джиттер и искажения сигналов, критичные для высокоскоростных режимов.

В Linux для диагностики USB-контроллеров используют встроенные инструменты ядра. lsusb отображает список подключенных устройств с детальной информацией о дескрипторах, включая производителя контроллера (например, «Intel Corp. 8 Series/C220 Series USB EHCI»). usbmon захватывает трафик на уровне ядра, записывая его в буфер для последующего анализа с помощью Wireshark или tshark. Для проверки состояния портов и сброса контроллера применяют uhubctl, который позволяет управлять питанием отдельных портов на поддерживаемых хабах, что полезно при тестировании отказоустойчивости.

Для анализа энергопотребления USB-устройств и контроллеров используют USB Power Delivery Analyzer от Total Phase. Устройство подключается между хостом и периферией, измеряя ток и напряжение в реальном времени с разрешением до 1 мА. Это позволяет выявлять утечки тока, несоответствие заявленным характеристикам (например, устройство потребляет 900 мА вместо 500 мА) и проблемы с реализацией протокола USB Power Delivery. Инструмент также декодирует PD-сообщения, что помогает отлаживать зарядные устройства и контроллеры с поддержкой быстрой зарядки.

При разработке или ремонте материнских плат с интегрированными USB-контроллерами применяют JTAG-отладчики, такие как Segger J-Link или Lauterbach Trace32. Они позволяют считывать и модифицировать регистры контроллера напрямую, обходя операционную систему. Например, через JTAG можно проверить состояние регистров xHCI (eXtensible Host Controller Interface) в контроллерах Intel или AMD, выявить зависшие транзакции или некорректные настройки DMA. Инструменты также поддерживают трассировку выполнения кода прошивки контроллера, что критично при отладке низкоуровневых драйверов.

Для автоматизированного тестирования USB-портов и контроллеров используют USB-IF Compliance Test Tools. Набор включает программное обеспечение для проверки соответствия стандартам USB 2.0/3.0/3.1, а также аппаратные тестеры, такие как Ellisys USB Explorer. Инструменты генерируют эталонные тестовые сценарии, проверяя корректность обработки пакетов, тайминги ответов и устойчивость к помехам. Например, тест «USB 3.0 Electrical Compliance» измеряет параметры сигналов на линиях TX/RX, включая амплитуду, время нарастания и джиттер, сравнивая их с допустимыми значениями из спецификации. Результаты тестов помогают выявить аппаратные дефекты контроллера или ошибки в прошивке.
