От чего зависит скорость зарядки конденсатора

Факторы, влияющие на скорость заряда конденсатора

Скорость заряда конденсатора определяется постоянной времени τ (тау), равной произведению сопротивления R и ёмкости C в цепи: τ = R·C. Для достижения 63,2% от максимального напряжения требуется время, равное одной τ. Уменьшение сопротивления резистора в 2 раза ускоряет заряд вдвое, но увеличивает начальный ток, что критично для маломощных источников питания. В высокочастотных схемах используют резисторы с сопротивлением 10–100 Ом, чтобы избежать перегрева и искажений сигнала.

Температура окружающей среды влияет на параметры диэлектрика конденсатора. Например, у керамических конденсаторов класса X7R ёмкость падает на 15% при нагреве до +125°C, что замедляет заряд. Электролитические конденсаторы теряют до 30% ёмкости при −40°C, увеличивая τ. Для стабильной работы в широком диапазоне температур выбирают конденсаторы с низким температурным коэффициентом, такие как NP0 или полипропиленовые.

Внутреннее сопротивление источника питания (ESR) напрямую добавляется к сопротивлению цепи. У импульсных источников ESR может достигать 0,5 Ом, что существенно замедляет заряд конденсаторов ёмкостью выше 1000 мкФ. Для минимизации влияния ESR применяют параллельное подключение конденсаторов разного типа: электролитических (для большой ёмкости) и керамических (для низкого ESR). Это снижает суммарное сопротивление и ускоряет заряд на 20–40%.

Напряжение источника питания ограничивает максимальный заряд конденсатора. При напряжении ниже номинального конденсатор заряжается медленнее из-за нелинейности диэлектрика. Например, танталовый конденсатор на 16 В при питании 5 В зарядится на 90% за время, в 1,5 раза превышающее расчётное τ. Для ускорения заряда в низковольтных цепях применяют конденсаторы с меньшим номинальным напряжением, но с более стабильными характеристиками.

Влияние утечек тока в конденсаторе проявляется при длительном заряде. У электролитических конденсаторов ток утечки составляет 0,01–0,1 мкА/мкФ, что при ёмкости 1000 мкФ создаёт дополнительное сопротивление до 10 МОм. Это эквивалентно увеличению τ на 10–15%. Для точных временных схем выбирают плёночные или керамические конденсаторы с током утечки менее 1 нА, что снижает погрешность заряда до 0,1%.

Как сопротивление цепи изменяет время заряда конденсатора

Сопротивление цепи напрямую определяет постоянную времени τ (тау) в RC-цепочке, где τ = R × C. Для конденсатора ёмкостью 100 мкФ и резистора 1 кОм τ составит 0,1 секунды – за это время конденсатор зарядится до 63,2% от напряжения источника. Увеличение сопротивления до 10 кОм при той же ёмкости растягивает процесс в 10 раз: τ = 1 секунда. Это означает, что при проектировании схем с быстродействующими компонентами (например, в импульсных источниках питания) сопротивление зарядной цепи должно быть минимизировано до единиц или десятков ом.

В реальных цепях сопротивление не ограничивается номиналом резистора. Паразитные сопротивления проводников, контактов и внутреннее сопротивление источника питания суммируются с R, увеличивая общее время заряда. Например, при использовании тонких проводов сечением 0,1 мм² и длиной 1 метр их сопротивление составит ~0,17 Ом – казалось бы, незначительно, но в высокоточных схемах с низким R (менее 1 Ом) это может замедлить заряд на 10–15%. Для критичных приложений рекомендуется использовать провода с сечением не менее 0,5 мм² и минимизировать длину соединений.

Сопротивление влияет не только на скорость, но и на форму зарядной кривой. При R → ∞ ток стремится к нулю, а время заряда – к бесконечности. На практике это проявляется в схемах с высокоомными делителями или утечками: конденсатор 10 мкФ с резистором 1 МОм будет заряжаться до 99% за ~5 секунд, тогда как при 10 кОм этот процесс займёт всего 50 мс. Для ускорения заряда в таких случаях применяют транзисторные ключи или операционные усилители с низким выходным сопротивлением (менее 100 Ом).

Температурная зависимость сопротивления также вносит коррективы. Удельное сопротивление меди увеличивается на ~0,4% на каждый градус Цельсия, что при нагреве цепи на 50°C приведёт к росту R на 20%. Для конденсатора 470 мкФ и резистора 100 Ом при 20°C τ = 47 мс, а при 70°C – уже 56 мс. В термостабильных устройствах (например, прецизионных таймерах) используют резисторы с низким ТКС (температурным коэффициентом сопротивления), такие как металлоплёночные с ТКС ±50 ppm/°C.

Оптимальное сопротивление зарядной цепи выбирают исходя из компромисса между скоростью и энергопотерями. При R = 1 Ом и C = 1000 мкФ ток заряда достигает 5 А (для источника 5 В), что приводит к значительному нагреву резистора и падению КПД. В таких случаях применяют импульсные схемы заряда с ограничением тока или используют резисторы с мощностью рассеивания не менее 25 Вт. Для маломощных устройств (например, в схемах задержки) R выбирают в диапазоне 1–10 кОм, обеспечивая баланс между временем заряда и потребляемой мощностью.

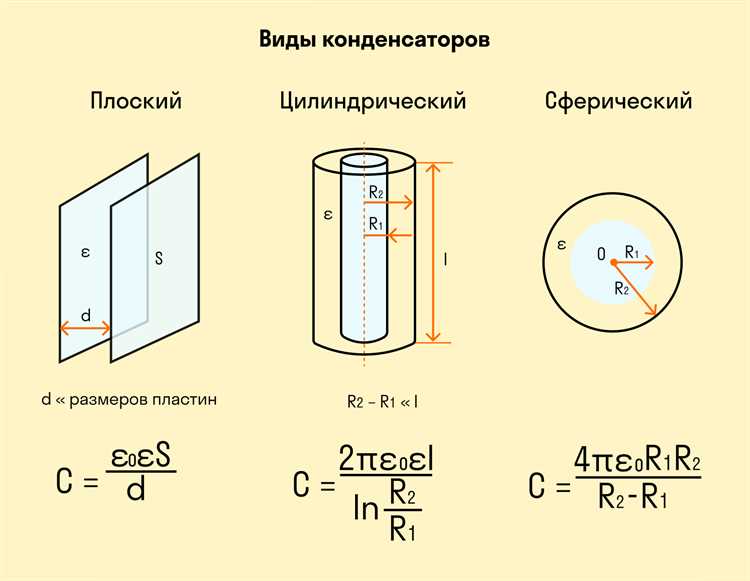

Влияние ёмкости конденсатора на скорость накопления заряда

Ёмкость конденсатора (C) напрямую определяет время его заряда при фиксированном сопротивлении цепи (R). Согласно формуле τ = R·C, постоянная времени τ линейно растёт с увеличением ёмкости: при R = 1 кОм конденсатор 10 мкФ зарядится до 63% напряжения источника за 10 мс, а 100 мкФ – за 100 мс. Для импульсных схем с частотой выше 1 кГц ёмкость свыше 100 мкФ может приводить к неполному заряду за период, что снижает эффективность фильтрации или накопления энергии. В высокочастотных приложениях (например, DC-DC преобразователях) рекомендуется использовать конденсаторы с ёмкостью не более 10–47 мкФ, чтобы избежать фазовых искажений и потерь мощности.

При проектировании цепей с ограниченным током источника (I) увеличение ёмкости замедляет рост напряжения на конденсаторе по закону U(t) = (I/C)·t. Например, при I = 10 мА конденсатор 1000 мкФ достигнет 5 В за 500 мс, тогда как 100 мкФ – за 50 мс. В системах с батарейным питанием (например, IoT-устройствах) критично подбирать ёмкость так, чтобы время заряда не превышало допустимый интервал активности: для 3,3 В и тока 5 мА оптимальный диапазон – 10–100 мкФ. Превышение этих значений ведёт к увеличению энергопотребления и сокращению срока службы источника.

Роль напряжения источника питания в процессе зарядки

Напряжение источника питания определяет максимальный заряд конденсатора, задавая предел его потенциала согласно формуле Q = C·U, где Q – заряд, C – ёмкость, U – напряжение. При увеличении напряжения с 5 В до 12 В на конденсаторе ёмкостью 100 мкФ заряд возрастает с 0,5 мКл до 1,2 мКл, что прямо влияет на энергоёмкость системы. Однако превышение номинального напряжения конденсатора на 10–15% приводит к деградации диэлектрика, сокращая срок службы на 30–50%. Для точных схем рекомендуется использовать источник с напряжением на 5–7% ниже предельного значения конденсатора.

Скорость зарядки конденсатора через резистор описывается уравнением U_C(t) = U_ист·(1 − e^−t/RC), где U_ист – напряжение источника, R – сопротивление, C – ёмкость. При фиксированных R и C время достижения 63% от U_ист (постоянная времени τ = RC) не зависит от напряжения, но абсолютная скорость нарастания заряда пропорциональна U_ист. Например, при U_ист = 24 В конденсатор зарядится до 15 В за то же время, что и до 7,5 В при U_ист = 12 В, но ток зарядки будет вдвое выше, что критично для схем с ограниченной мощностью источника.

Температурные условия и их воздействие на скорость заряда

Температура напрямую влияет на электрические параметры конденсатора, изменяя сопротивление диэлектрика и эквивалентное последовательное сопротивление (ESR). При повышении температуры на каждые 10°C у керамических конденсаторов класса X7R и X5R емкость может снижаться на 5–15%, а у электролитических – увеличиваться на 10–20% из-за роста подвижности ионов. Это приводит к изменению постоянной времени τ=RC: при нагреве от 20°C до 85°C τ для танталовых конденсаторов уменьшается на 25–30%, ускоряя заряд, но одновременно растет ток утечки – до 0,1 мкА/мкФ при 125°C. Для полимерных конденсаторов (например, полипропиленовых) температурный коэффициент емкости (TCC) составляет ±50 ppm/°C, что в диапазоне -40°C…+105°C дает отклонение до 7,5%.

• При эксплуатации в условиях низких температур (-20°C и ниже) вязкость электролита в алюминиевых конденсаторах увеличивается, повышая ESR в 3–5 раз. Это замедляет заряд на 40–60% из-за роста внутреннего сопротивления. Рекомендации:
  1. Использовать конденсаторы с низким ESR (например, полимерные или твердотельные) при температурах ниже -10°C.
  2. Для высокотемпературных применений (+85°C и выше) выбирать конденсаторы с температурной стабильностью (классы X8R, C0G) и номинальным напряжением на 20–30% выше рабочего.
  3. Избегать размещения конденсаторов вблизи источников тепла (радиаторов, силовых ключей) – градиент температуры в 15°C может вызвать локальный перегрев и деградацию диэлектрика.
• Термоциклирование (перепады температур) ускоряет старение конденсаторов: при 1000 циклах -40°C…+125°C емкость электролитических конденсаторов снижается на 10–15%, а ESR растет на 50–100%. Для минимизации эффекта:
  • Применять конденсаторы с расширенным температурным диапазоном (например, серии EEU-FR от Panasonic).
  • Обеспечивать теплоотвод через печатную плату (медные полигоны под корпусом конденсатора).
  • Ограничивать скорость нагрева/охлаждения до 5°C/мин для предотвращения механических напряжений в диэлектрике.

Паразитные параметры цепи: индуктивность и утечки тока

Утечки тока через диэлектрик конденсатора и изоляцию цепи зависят от материала и температуры. В электролитических конденсаторах ток утечки растёт экспоненциально с температурой: при 20°C он составляет 0,01 мкА/мкФ, а при 85°C – до 0,5 мкА/мкФ. В керамических конденсаторах класса II (X7R) утечка достигает 10 нА при 125°C. Для снижения потерь выбирают конденсаторы с низким током утечки (например, плёночные с полипропиленовым диэлектриком – менее 1 нА/мкФ) и ограничивают рабочее напряжение до 70% от номинального.

Паразитная индуктивность печатных плат проявляется в виде резонансных пиков на частотах 10–100 МГц. Ширина дорожки 0,25 мм на FR-4 толщиной 1,6 мм имеет индуктивность ~1 нГн/мм. При заряде конденсатора через такую дорожку длиной 50 мм резонанс возникает на частоте ~30 МГц, увеличивая время установления напряжения на 10–30%. Решение – использование сплошных полигонов питания и заземления с минимальным расстоянием между слоями (менее 0,1 мм).

Влияние утечек усиливается в высокоомных цепях. Сопротивление изоляции кабеля RG-58 при 20°C – 10^12 Ом, но при влажности 80% падает до 10^8 Ом. В цепи с конденсатором 10 мкФ и сопротивлением утечки 10^8 Ом постоянная времени разряда составит 1000 с, что эквивалентно потере заряда 0,1% в секунду. Для прецизионных схем применяют тефлоновые изоляторы (сопротивление 10^15 Ом) и герметичные корпуса с влагопоглотителями.

Комбинированное действие индуктивности и утечек проявляется в импульсных преобразователях напряжения. При заряде конденсатора 100 мкФ через дроссель 1 мкГн и диод с обратным током 1 мкА время нарастания напряжения увеличивается на 5–7 мкс из-за колебаний, а установившееся значение снижается на 0,3–0,5 В из-за утечек. Коррекция – использование диодов Шоттки с током утечки менее 100 нА и дросселей с низкой межвитковой ёмкостью (менее 10 пФ).
