Замена тормозных колодок на Ford Focus 2 рестайлинг (2008–2011 гг.) – процедура, требующая точности и соблюдения регламента. Модели с двигателями 1.6 (115 л.с.) и 2.0 (145 л.с.) оснащены дисковыми тормозами спереди, где колодки изнашиваются быстрее задних. Критический износ наступает при толщине фрикционного слоя менее 2 мм – игнорирование этого параметра приводит к повреждению тормозных дисков и снижению эффективности торможения. Для работы потребуются: домкрат, баллонный ключ, набор торцевых головок (13, 15, 17 мм), шестигранник на 7 мм, смазка для направляющих (например, TRW PFG110 или Febi 31942), новые колодки (оригинал – Ford 1 712 024, аналоги – ATE 13.0460-2812.2 или Brembo P 85 072).
Перед началом демонтажа убедитесь, что автомобиль стоит на ровной поверхности, а ручной тормоз отключен. На моделях с ABS рекомендуется отсоединить клемму аккумулятора на 10 минут, чтобы сбросить ошибки системы. При замене колодок обязательно проверяйте состояние тормозных шлангов – трещины или вздутия требуют немедленной замены. Направляющие суппорта очищайте от старой смазки и ржавчины металлической щеткой, затем наносите новый слой. Избегайте использования графитовых смазок – они не выдерживают высоких температур и приводят к заклиниванию механизма.
Средний ресурс колодок на Форд Фокус 2 рестайлинг составляет 30–50 тыс. км, но при агрессивном стиле вождения или частых поездках по городу интервал сокращается до 20–25 тыс. км. После установки новых колодок выполните приработку: первые 200 км избегайте резких торможений, чтобы фрикционный слой равномерно притерся к диску. Если после замены педаль тормоза стала мягкой, прокачайте систему – воздух в контурах снижает эффективность торможения. Для моделей с электронным стояночным тормозом (EPB) потребуется диагностический сканер (например, FORScan) для сброса сервисного интервала.
Необходимые инструменты и материалы для замены колодок
Для замены тормозных колодок на Форд Фокус 2 рестайлинг потребуется набор ключей: головка на 13 мм для откручивания болтов суппорта, накидной ключ на 15 мм для направляющих пальцев и шестигранник на 7 мм – он нужен для фиксации поршня суппорта при его вдавливании. Дополнительно понадобится баллонный ключ для снятия колеса, а также монтировка или большая отвертка для разведения колодок, если поршень не поддается вручную.
Специфический инструмент – это приспособление для вдавливания поршня суппорта. На рестайлинговых моделях Форд Фокус 2 поршень не просто вдавливается, а вкручивается по часовой стрелке. Для этого используют специальный ключ с двумя выступами или универсальный съемник с насадками под размер поршня. Без него попытки сжать поршень обычным способом приведут к его повреждению.
Из расходных материалов обязательны новые тормозные колодки, соответствующие артикулам оригинальных деталей: для передних – Motorcraft BRAKE PAD SET (артикул 1712025) или аналоги от TRW (GDB1658), ATE (13.0460-7238.2) либо Textar (2520201). Для задних барабанных тормозов – Motorcraft (1736960) или аналоги. Также потребуется медная смазка для обработки направляющих пальцев и противоскрипная паста для нанесения на обратную сторону колодок.
Дополнительные материалы включают очиститель тормозов в аэрозольном баллоне (например, Liqui Moly Bremsen-Reiniger) для удаления старой смазки и продуктов износа с суппорта и диска. Не лишним будет ремкомплект направляющих пальцев суппорта (артикул Ford 1479412), если при осмотре обнаружен износ резиновых пыльников или коррозия на самих пальцах.
Для фиксации автомобиля на домкрате используйте только штатные точки подъема, указанные в руководстве по эксплуатации, и обязательно подставьте под кузов страховочные упоры. Не полагайтесь на один домкрат – даже кратковременная работа под машиной без дополнительной опоры опасна. Если нет заводских подставок, подойдут прочные деревянные бруски или металлические козлы с регулировкой высоты.
Работая с тормозной системой, избегайте попадания смазки и очистителей на фрикционные поверхности колодок и дисков. Даже минимальное загрязнение приведет к снижению эффективности торможения и появлению вибраций. После сборки обязательно прокачайте тормоза, несколько раз нажав на педаль до упора, чтобы колодки заняли рабочее положение, и проверьте уровень тормозной жидкости в бачке.

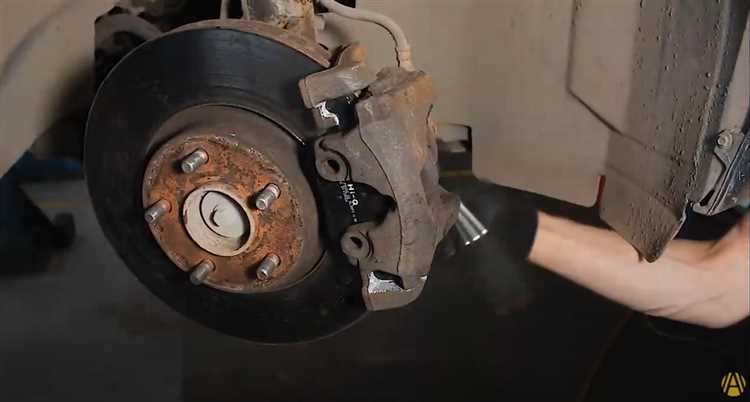

Подготовка автомобиля и безопасность перед началом работ
Перед заменой колодок на Форд Фокус 2 рестайлинг установите автомобиль на ровную площадку с твердым покрытием. Используйте противооткатные упоры под задние колеса – даже на небольшом уклоне машина может сместиться. Если работаете на подъемнике, убедитесь, что он рассчитан на массу не менее 1,5 тонны и зафиксирован страховочными стойками. При использовании домкрата поднимите автомобиль только за штатные точки поддомкрачивания: для передней оси это усиленные участки лонжеронов за передними колесами, для задней – аналогичные зоны перед задними арками.
- Оденьте защитные очки и перчатки: тормозная пыль содержит асбестовые волокна и металлические частицы, опасные для органов дыхания и кожи.
- Не используйте сжатый воздух для очистки деталей – это поднимет пыль в воздух. Вместо этого применяйте специальный очиститель тормозов (например, Liqui Moly Bremsen-Reiniger) и ветошь.
- Перед началом работ проверьте уровень тормозной жидкости в бачке: если он близок к максимуму, откачайте часть шприцем, чтобы избежать перелива при вдавливании поршней суппорта.
- Запрещается подвешивать суппорт на тормозном шланге – используйте проволоку или специальный крюк для фиксации на пружине стойки.
Снятие колеса и доступ к тормозному механизму
Перед началом работ зафиксируйте автомобиль на ровной поверхности стояночным тормозом и подложите противооткатные упоры под задние колеса. Ослабьте болты крепления колеса на ½ оборота ключом на 19 мм, не снимая их полностью. Поднимите нужную сторону домкратом, установив его на штатную точку поддомкрачивания – усиленную часть порога в 20 см от заднего края переднего колеса. Выверните болты полностью и снимите колесо, потянув его на себя с усилием 15–20 кг. Храните колесо под днищем автомобиля в качестве страховки на случай падения домкрата.
Для доступа к тормозному суппорту отсоедините датчик износа колодок (если есть), вытащив его разъем из кронштейна на амортизационной стойке. Ключом Torx T30 выкрутите два направляющих пальца суппорта, расположенных в нижней и верхней частях скобы. Снимите суппорт, подвесив его на проволоке к пружине стойки – не допускайте провисания тормозного шланга. Осмотрите пыльники направляющих: при наличии трещин или разрывов замените их (артикул Ford 1 476 386). Очистите посадочные места колодок металлической щеткой, удалив продукты износа и ржавчину, но не используйте сжатый воздух – это может повредить датчик ABS.
Демонтаж старых тормозных колодок и проверка состояния диска
Извлеките колодки, аккуратно поддев их плоской отверткой. Обратите внимание на положение противоскрипных пластин – на Форд Фокус 2 рестайлинг они часто прикипают к колодкам. Если пластины деформированы или покрыты ржавчиной, замените их новыми (артикул оригинальных – 1476385). Осмотрите поршень суппорта: если он не утоплен равномерно, используйте специальный инструмент для вдавливания (например, Force 5012) или струбцину с деревянной проставкой, чтобы не повредить пыльник.
Проверьте тормозной диск на износ и биение. Допустимая минимальная толщина диска для передних колес – 22 мм (номинал – 25 мм), для задних – 10 мм (номинал – 12 мм). Измерьте толщину штангенциркулем в 4–6 точках по окружности. Биение диска не должно превышать 0,05 мм – проверьте его индикатором часового типа, закрепив суппорт в тисках. При превышении допусков диск подлежит замене. Обратите внимание на наличие глубоких канавок или неравномерного износа: это признак неисправности суппорта или направляющих.
Оцените состояние пыльников направляющих пальцев и поршня. Трещины, разрывы или вытекшая смазка – повод для замены. Для направляющих используйте только силиконовую смазку (например, TRW PFG110), для поршня – тормозную пасту (ATE 03.9902-0501.2). Не применяйте графитовые или медные смазки – они разрушают резиновые уплотнения. После проверки очистите диск от продуктов износа колодок и ржавчины неабразивной губкой, чтобы избежать вибраций при торможении.
Очистка и смазка элементов тормозной системы
После демонтажа старых колодок и перед установкой новых очистите направляющие суппорта и скобы от грязи, ржавчины и остатков старой смазки. Используйте металлическую щетку или наждачную бумагу с зернистостью P120–P240 для удаления коррозии. Особое внимание уделите посадочным местам колодок – на них не должно быть задиров или абразивных частиц, иначе новые колодки будут изнашиваться неравномерно. Для финальной очистки примените очиститель тормозов на основе спирта или ацетона: он быстро испаряется, не оставляя маслянистых следов, которые могут ухудшить торможение.
Смазка направляющих пальцев суппорта – критически важный этап. На Форд Фокус 2 рестайлинг используйте высокотемпературную силиконовую смазку (например, Permatex 24110 или Liqui Moly 7656), устойчивую к температурам до +300°C. Нанесите тонкий слой на пальцы и их резиновые пыльники, избегая попадания смазки на тормозные диски или колодки. Избыток смазки приведет к ее вытеканию и загрязнению рабочих поверхностей. Проверьте состояние пыльников: трещины или разрывы требуют замены, иначе направляющие быстро закиснут.
Для смазки тыльной стороны колодок и мест контакта с суппортом подходит медная паста (например, ATE Plastilube или Febi 03366). Она предотвращает скрип и заедание колодок, компенсируя вибрации при торможении. Наносите пасту точечно: на опорные пластины колодок и выступы суппорта, где происходит механический контакт. Избегайте попадания пасты на фрикционный материал – это снизит эффективность торможения. После нанесения дайте смазке 5–10 минут для частичного впитывания перед сборкой.
Перед установкой новых колодок осмотрите тормозной диск. Если на его поверхности есть глубокие борозды или неравномерный износ, диск требует проточки или замены. Для очистки диска используйте только специальные средства (например, Brake Cleaner CRC 05089), так как бытовые растворители могут оставить пленку, ухудшающую сцепление. После очистки протрите диск безворсовой салфеткой. Не смазывайте диск – это нарушит работу тормозной системы и приведет к неравномерному износу колодок.

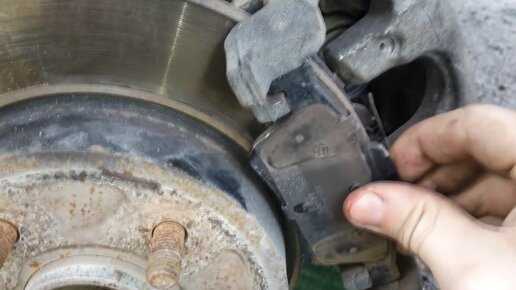

Установка новых тормозных колодок на суппорт
Смажьте тыльную сторону новых колодок тонким слоем медной пасты или специализированной смазки для тормозных систем (например, ATE 03.9902-1001.2). Избегайте попадания смазки на рабочую поверхность колодок или диска – это снизит эффективность торможения. Наносите состав только на места контакта с суппортом и направляющими.
Установите внутреннюю колодку первой, зафиксировав её в поршне суппорта. На моделях с электронным стояночным тормозом (EPB) убедитесь, что поршень полностью втянут – иначе колодка не встанет на место. Для механических суппортов используйте струбцину или специальный инструмент T10165 для вдавливания поршня, вращая его по часовой стрелке.
Внешнюю колодку закрепите в скобе суппорта, убедившись, что она свободно перемещается в пазах. Проверьте положение противоскрипных пластин: на Форд Фокус 2 они должны быть установлены между колодкой и суппортом, а не между колодкой и диском. Если пластины деформированы или отсутствуют, замените их – иначе появится посторонний шум.
После установки колодок проверьте ход поршня: он должен двигаться плавно, без заеданий. Если поршень перемещается туго, разберите суппорт и очистите манжету от грязи. На моделях с плавающим суппортом смажьте направляющие болты высокотемпературной смазкой (Permatex 24110) – это устранит скрипы и обеспечит равномерное прилегание колодок.
Затяните болты крепления суппорта моментом 35 Н·м для передних колёс и 28 Н·м для задних. Используйте динамометрический ключ – перетяжка приведёт к деформации скобы, а недотяжка – к люфту и вибрациям. После затяжки несколько раз нажмите на педаль тормоза, чтобы колодки прижались к диску.
Перед началом движения выполните притирку новых колодок: разгонитесь до 50–60 км/ч и плавно затормозите до 10 км/ч, повторив процедуру 5–6 раз. Избегайте резких торможений в первые 200 км – это предотвратит перегрев фрикционного материала и его неравномерный износ. После притирки проверьте уровень тормозной жидкости: он должен находиться между отметками MIN и MAX.
Если после установки колодок педаль тормоза стала мягкой или проваливается, прокачайте тормозную систему. На Форд Фокус 2 рестайлинг прокачку начинайте с заднего правого колеса, затем переднее левое, заднее левое и переднее правое. Используйте только свежую тормозную жидкость DOT 4 – смешивание разных типов жидкости приводит к коррозии уплотнений.
Сборка тормозного механизма и проверка работоспособности
Установите тормозной суппорт на место, совместив направляющие пальцы с отверстиями в скобе. Затяните болты моментом 28–35 Н·м (для передних колодок) или 25–30 Н·м (для задних), используя динамометрический ключ. Перед монтажом смажьте пальцы тонким слоем высокотемпературной смазки (например, ATE 03.9902-1001.2 или аналогом), чтобы предотвратить коррозию и заедание. Убедитесь, что пыльники направляющих целы – при повреждении замените их, иначе попадание грязи ускорит износ. Если суппорт не садится на новые колодки из-за увеличенной толщины фрикционного материала, аккуратно вдавите поршень специальным инструментом (для задних тормозов с механизмом ручника – вращайте по часовой стрелке, удерживая ключом на 17).
После сборки выполните проверку в следующем порядке:
- Прокачайте педаль тормоза 5–6 раз до появления сопротивления – это устранит зазор между колодками и диском.
- Проверьте уровень тормозной жидкости в бачке: он должен находиться между отметками MIN и MAX. При необходимости долейте жидкость DOT 4 (для Ford Focus 2 рестайлинг – спецификация WSS-M6C62-A).
- Запустите двигатель и несколько раз нажмите на педаль тормоза, удерживая её в нажатом положении 10–15 секунд – убедитесь в отсутствии утечек из-под суппорта.
- Совершите тестовый заезд на скорости 30–40 км/ч, выполняя плавные торможения. Первые 100 км избегайте резких остановок, чтобы колодки приработались к диску.
- Проверьте отсутствие посторонних шумов (скрипов, стуков) и вибраций при торможении. Если суппорт перегревается (появляется запах гари), разберите механизм и проверьте свободу хода направляющих.
При обнаружении неравномерного износа колодок или биения диска свыше 0,05 мм – замените диск или отбалансируйте его.
Обкатка новых колодок и рекомендации по эксплуатации
После установки новых тормозных колодок на Форд Фокус 2 рестайлинг требуется период обкатки в 150–200 км. В это время избегайте резких торможений: фрикционный материал должен равномерно притереться к диску, иначе на поверхности образуются локальные зоны перегрева, снижающие эффективность торможения на 15–25%. Первые 50 км старайтесь тормозить плавно, с постепенным увеличением усилия на педаль.
Температурный режим в обкаточный период критичен. При агрессивном стиле вождения колодки могут нагреться до 400–500°C, что приведёт к выгоранию связующих смол и необратимому снижению коэффициента трения. Оптимальная рабочая температура для притирки – 100–200°C. Контролируйте её косвенно: если после торможения слышен запах гари, дайте системе остыть в течение 10–15 минут.
На этапе обкатки проверяйте уровень тормозной жидкости каждые 50 км. Новые колодки толще старых, поэтому поршни суппортов выдвигаются сильнее, что может привести к снижению уровня жидкости в бачке ниже отметки MIN. Доливайте только рекомендованную Ford жидкость DOT 4 – смешивание с другими типами ухудшает температурные характеристики системы.
После обкатки проведите тест на эффективность торможения. Разгонитесь до 60 км/ч на сухом асфальте и затормозите до полной остановки с усилием на педаль 30–40 кг. Тормозной путь не должен превышать 18–22 м. Если он длиннее, колодки не притёрлись – повторите процедуру обкатки ещё на 100 км.
В первые 500 км эксплуатации избегайте длительных спусков с затяжным торможением. На горных дорогах используйте пониженную передачу для снижения нагрузки на тормоза. При движении в пробках делайте паузы между торможениями: постоянное лёгкое нажатие на педаль приводит к неравномерному износу и образованию борозд на дисках.
Регулярно осматривайте колодки на предмет равномерного износа. Если толщина фрикционного слоя на одной из колодок отличается от другой более чем на 1,5 мм, проверьте направляющие суппортов на заедание. Смазка направляющих высокотемпературной пастой (например, ATE Plastilube) каждые 20 000 км предотвращает неравномерный износ и скрипы.
